Motorline MC93-300

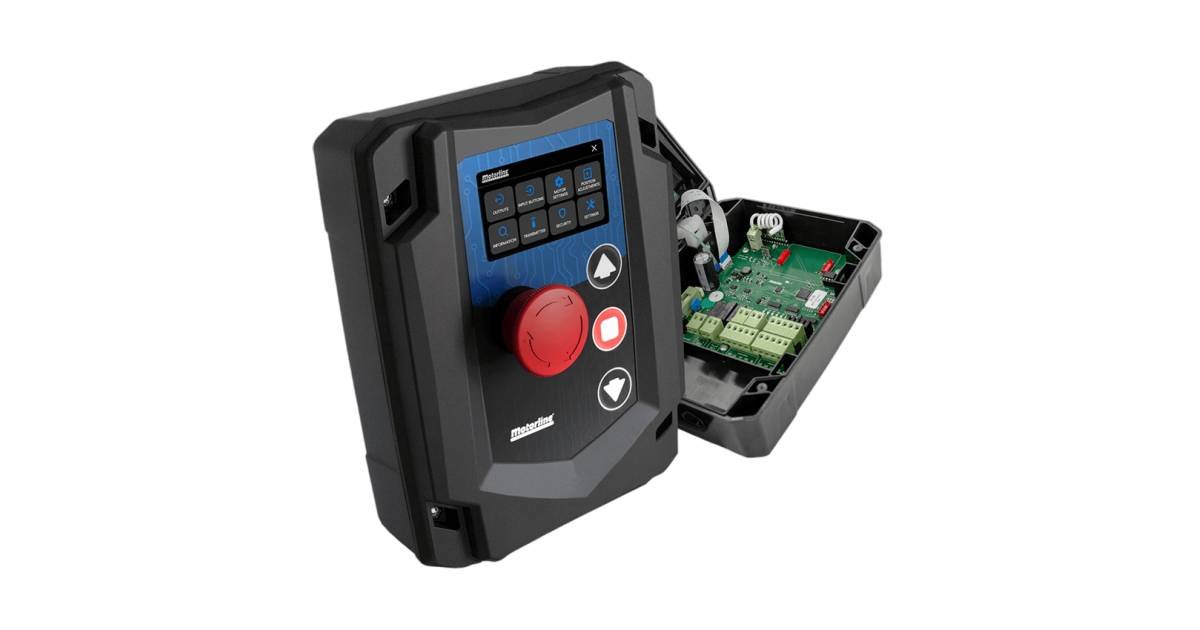

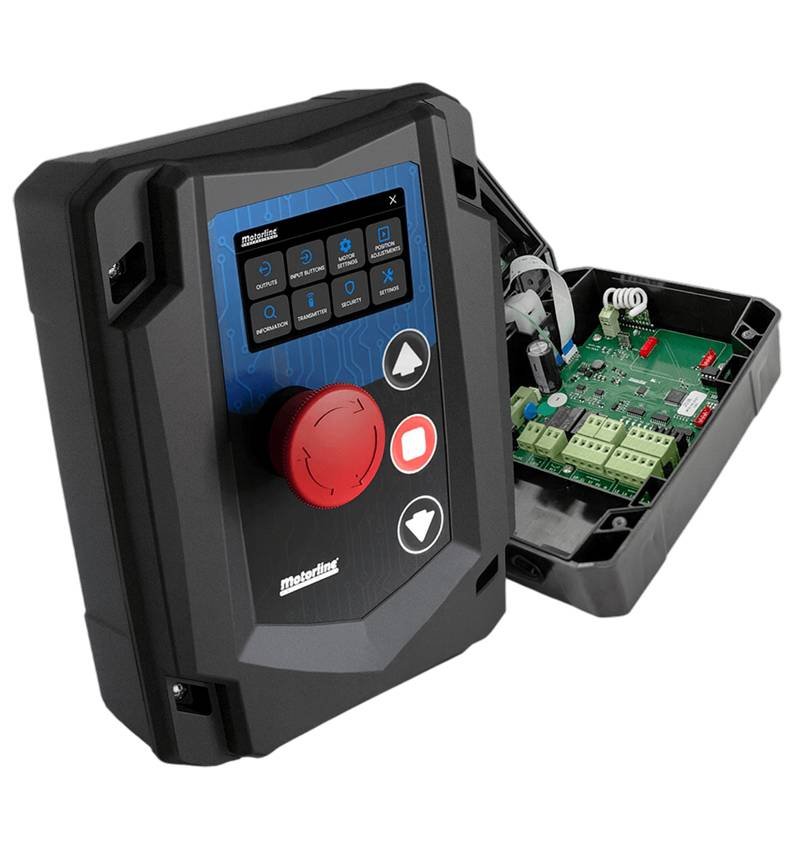

Central electrónica de control para portones seccionales, equipada con pantalla táctil interactiva para realizar configuraciones, diagnósticos y monitorizar el sistema.

La central de control se comunica con el motor a través de un cable RJ45, que proporciona 24Vdc e integra dos comunicaciones RS485 para la gestión del motor.

Estructura del sistema:

• Central de control: Diseñada para ser instalada en un lugar accesible, permite programar fácilmente, realizar ajustes y conectar los periféricos. Esta central opera con una tensión segura de 24Vdc, previniendo cortocircuitos y electrocuciones

• Central de potencia: Integrada en el motor, controla el movimiento de la puerta y la gestión de energía, disponible en versiones para motores de

36V (con soporte para batería de backup y gestión de carga y descarga) y de 310V

Características principales:

• Registro de errores: Almacena el histórico de errores ocurridos, con fecha y hora, facilitando diagnósticos

• Ajuste de fecha y hora: Sincronización mediante móvil

• Conexión remota: Configuración de la central y actualización del firmware mediante MCONNECT LINK (Wi-Fi)

• Compatibilidad con MR15: Integra sistemas de seguridad inalámbricos vía radio, como el emisor MX14

• Receptor de radio: Frecuencia de 433,92 MHz, hasta 200 comandos (100 total + 100 peatonal)

• Entradas de seguridad: Compatible con fotocélulas, sistemas 8k2 y OSE

• Salidas diversas: Para estado de la puerta, relé programable y accesorios (24Vdc 8W)

• Encoder absoluto: Precisión en el control de posición

• Programación de recorrido: Realizada manualmente

Datos Técnicos (MC93-300)

Manual

Manual de instrucciones Motorline KVM Serie 300 + Central MC93-300
