Tubulaire CAME Mondrian 5 / R5 pour l'obturateur domestique Ø45 mm
MONDRIAN 5
34,00 €
HT
41,14 €
TTC
Tubulaire CAME Mondrian 5 / R5 Ø45 mm pour automatiser les stores domestiques, les auvents, les stores et les écrans à rouleaux.
Disponible en différentes puissances pour s'adapter au poids et aux fonctionnalités de chaque installation. Travail 230 V AC et a Fin de la course mécanique réglable par des vis, permettant de régler avec précision les points d'ouverture et de fermeture.
Le moteur a un Diamètre de 45 mm et peut être installé dans différents tubes à rouleaux à l'aide de l'adaptateur approprié. Les configurations disponibles sur cette page incluent l'adaptateur pour Axe octogonal d'environ 60 mm.
Save with this discounts
Nous expédions votre commande sous 24/72 heures
Paiement sécurisé : Carte, Virement bancaire, Bizum
Expédition rapide depuis l'Espagne Sauf gueule
Tubulaire CAME MONDRIAN 5 / R5 Ø45 mm pour automatiser les stores domestiques, les auvents, les stores et les écrans à rouleaux.
Disponible en différentes puissances pour s'adapter au poids et aux fonctionnalités de chaque installation. Travail 230 V AC et a fin de la course mécanique réglable par des vis, permettant de régler avec précision les points d'ouverture et de fermeture.
Le moteur a un diamètre de 45 mm et peut être installé dans différents tubes à rouleaux à l'aide de l'adaptateur approprié. Les configurations disponibles sur cette page incluent l'adaptateur pour axe octogonal d'environ 60 mm.
Important: nous avons des adaptateurs pour d'autres mesures de tubes, à la fois octogonales et rondes. Consulter ici Adaptateurs CAME Mondrian 5 ou consultez les accessoires associés disponibles sur cette page.

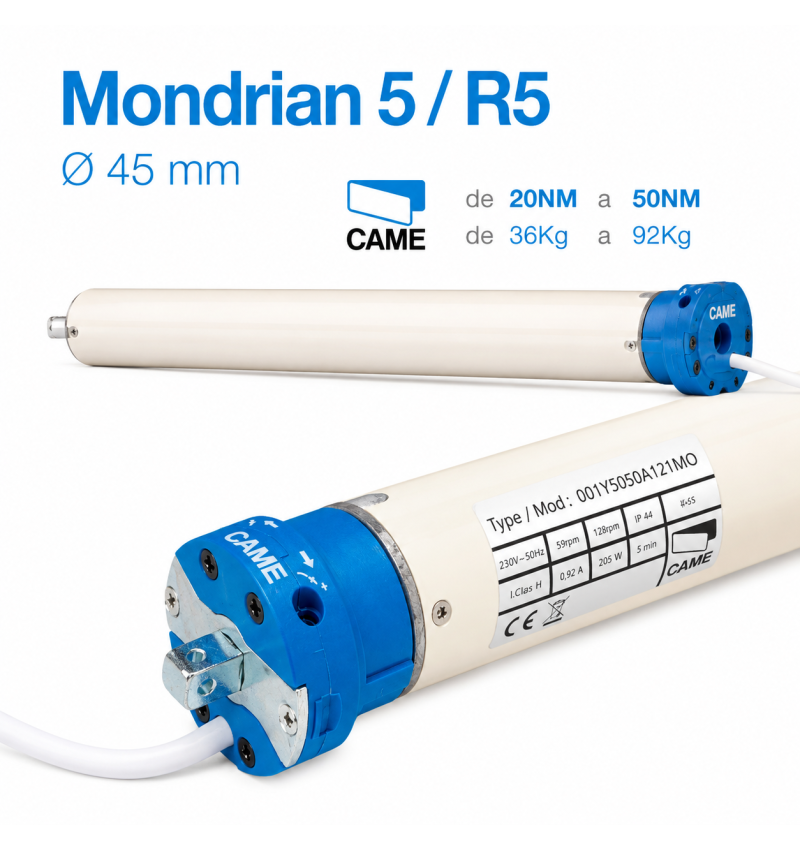

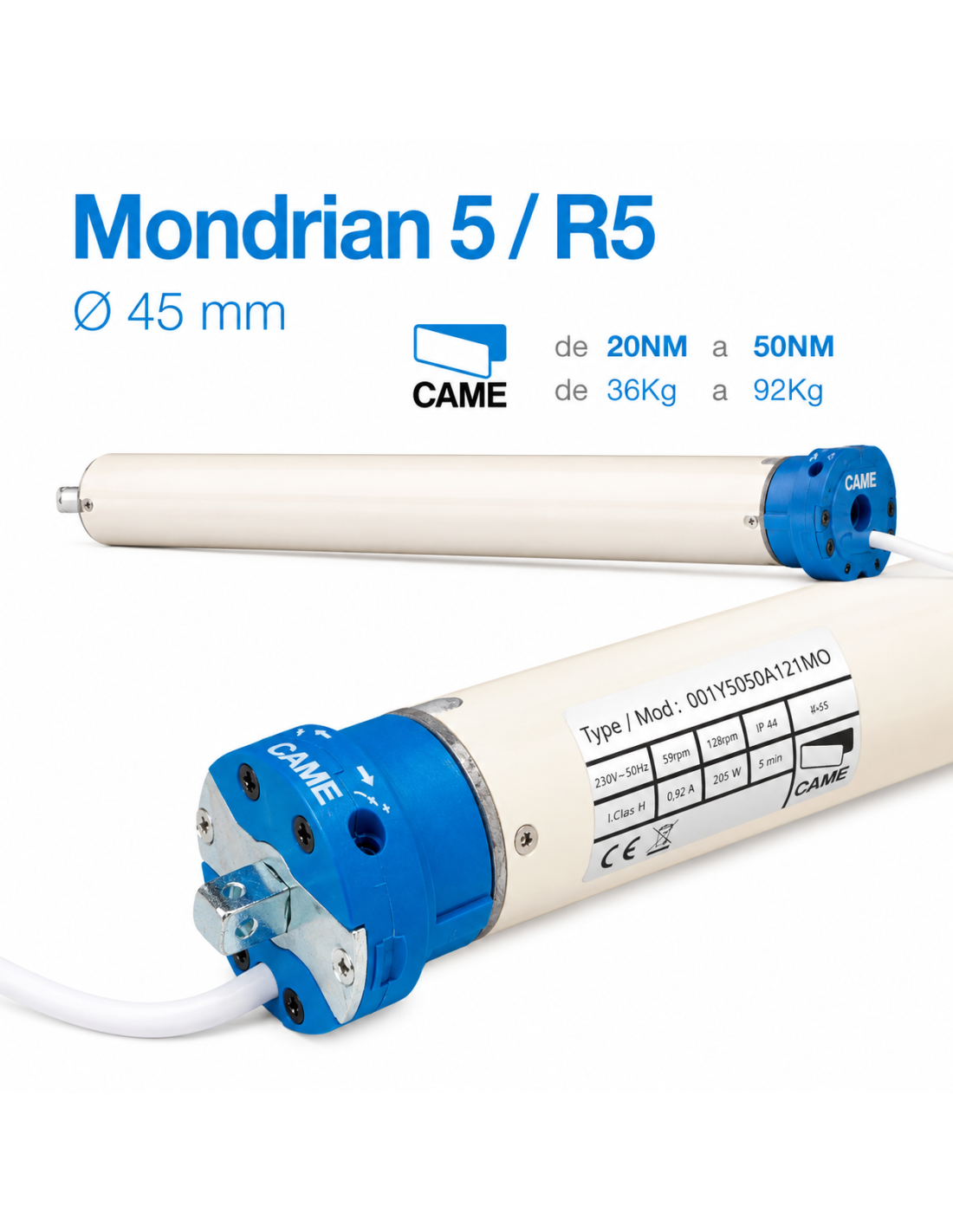

Tubulaire CAME Mondrian 5 / R5
La portée CAME Mondrian il est conçu pour l'automatisation de stores roulants, auvents, stores et écrans, offrant différents niveaux de couple pour s'adapter aux installations de différentes tailles et pesos.
Les moteurs incorporent un système de carrière mécanique cela vous permet de régler manuellement la hausse maximale et des positions abaissées par les vis situées sur la tête du moteur.
- Puissance: 230 V AC - 50 Hz.
- Diamètre du moteur: Ø45 mm.
- Fin de carrière: mécanique avec une régulation progressive par des vis.
- Degré de protection: IP44.
- Applications: les stores, les auvents, les stores et les écrans rouleaux.
- Pouvoirs disponibles: différentes versions en fonction du poids et des caractéristiques des aveugles.
- En voiture: en appuyant sur la touche ou sur la radiocommande, en fonction de la version sélectionnée.
- Télécommande: possibilité d'ajouter un module wifi compatible.
Différences entre CAME Mondrian 5 et Mondrian R5
La principale différence entre les deux versions est dans le système d'entraînement. Mondrian 5 est principalement conçu pour le contrôle câblé, tandis que Mondrian R5 intègre un système radio pour utiliser des télécommandes compatibles.
| Fonctionnalité | Mondrian 5 | Mondrian R5 |
|---|---|---|
| Alimentation | 230 V AC | 230 V AC |
| Run-up | Mécanicien réglable | Mécanicien réglable |
| Conduire | Bouton-poussoir / interrupteur | Télécommande |
| Récepteur radio | External optional | Intégré |
| Contrôle | Avec récepteur externe | Oui |
Contrôle par télécommande
Pour contrôler l'obturateur par radio, vous pouvez sélectionner un CAME Mondrian R5 avec récepteur intégré. Dans les installations avec classique Mondrian 5, vous pouvez ajouter un récepteur de rayon externe compatible.
Nous avons des émetteurs différents CAME compatible qui peut être trouvé dans le accessoires associés de ce produit.

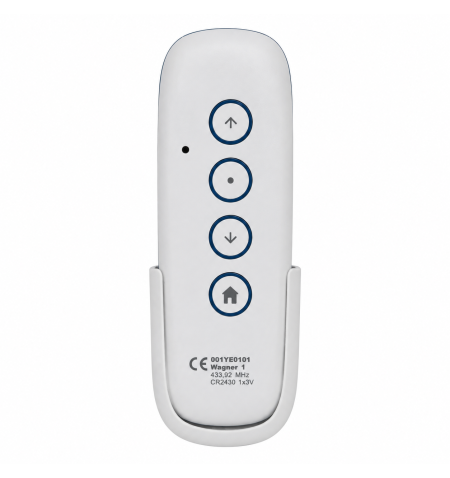

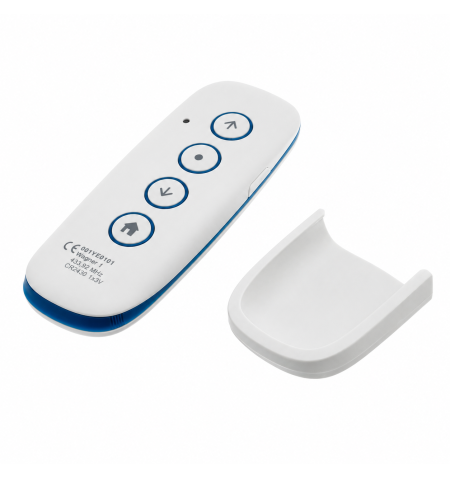

| J'envoie CAME | Canaux | Référence |
|---|---|---|
| WAGNER | 1 | 001YE0101 |

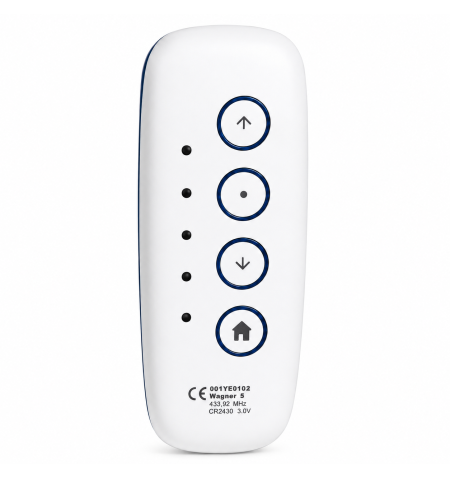

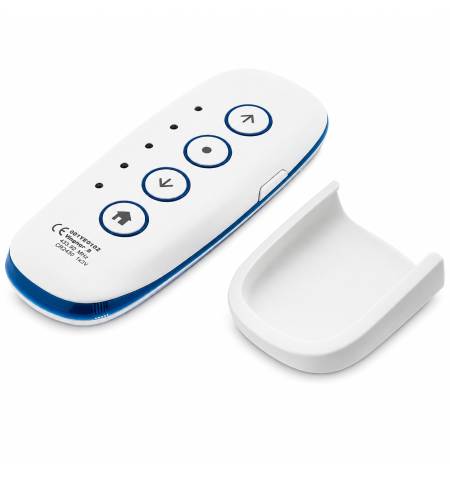

| WAGNER | 5 | 001YE0102 |
| VIVALDI mur | 1 | 001YE0104 |
| VIVALDI mur | 2 | 001YE0105 |
| Elvis 433,92 MHz | 15 | 001YE0145 |
Les émetteurs multicanaux autorisent le contrôle divers stores d'une seule commande, pouvant affecter différents moteurs ou groupes de stores aux canaux disponibles.
Le système Mondrian R5 vous permet de mémoriser jusqu'à 20 émetteurs de radio compatibles ou appareils.
Télécommande via WiFi
Module CAME WiFi - Réf. 809xg-0140
L'installation peut également être complétée par la mODULE WIFI CAME 809XG-0140, disponible parmi les accessoires associés de ce produit.
Cet accessoire vous permet d'intégrer télécommande via un appareil mobile dans une installation compatible, offrant une alternative supplémentaire au bouton-poussoir ou à la télécommande traditionnelle.
Quel moteur de moteur CAME Mondrian j'ai besoin?
Le choix du moteur doit être effectué principalement en fonction de la poids aveugle, diamètre du tube à rouleaux, dimensions et caractéristiques de l'installation.
| Paire | Vitesse. | Charge * | Du pouvoir | Longueur |
|---|---|---|---|---|
| 20 Nm | 15 tr / min | 36 kg | 145 W | 453 mm |
| 30 Nm | 15 tr / min | 55 kg | 191 W | 523 mm |
| 40 Nm | 15 tr / min | 74 kg | 198 W | 523 mm |
| 50 Nm | 12 tr / min | 92 kg | 205 W | 523 mm |
* Important: les charges indiquées par CAME ils sont calculés pour un axe de Ø50 mm. Le poids admissible réel peut varier en fonction du diamètre de l'axe, des dimensions des aveugles, des grenouilles, du statut des directives et des caractéristiques de l'installation.

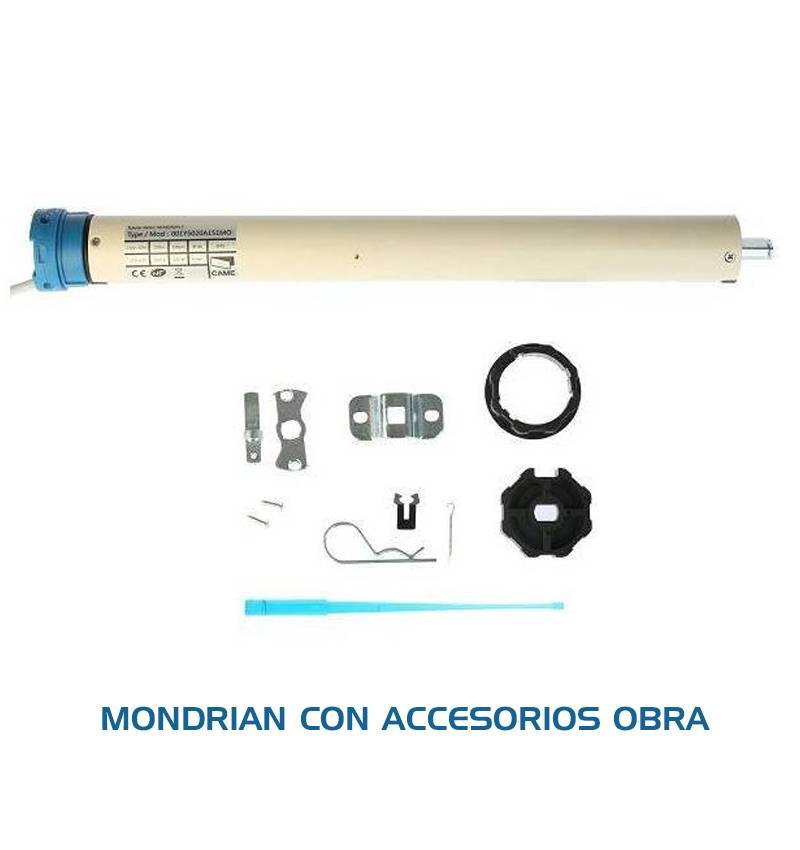

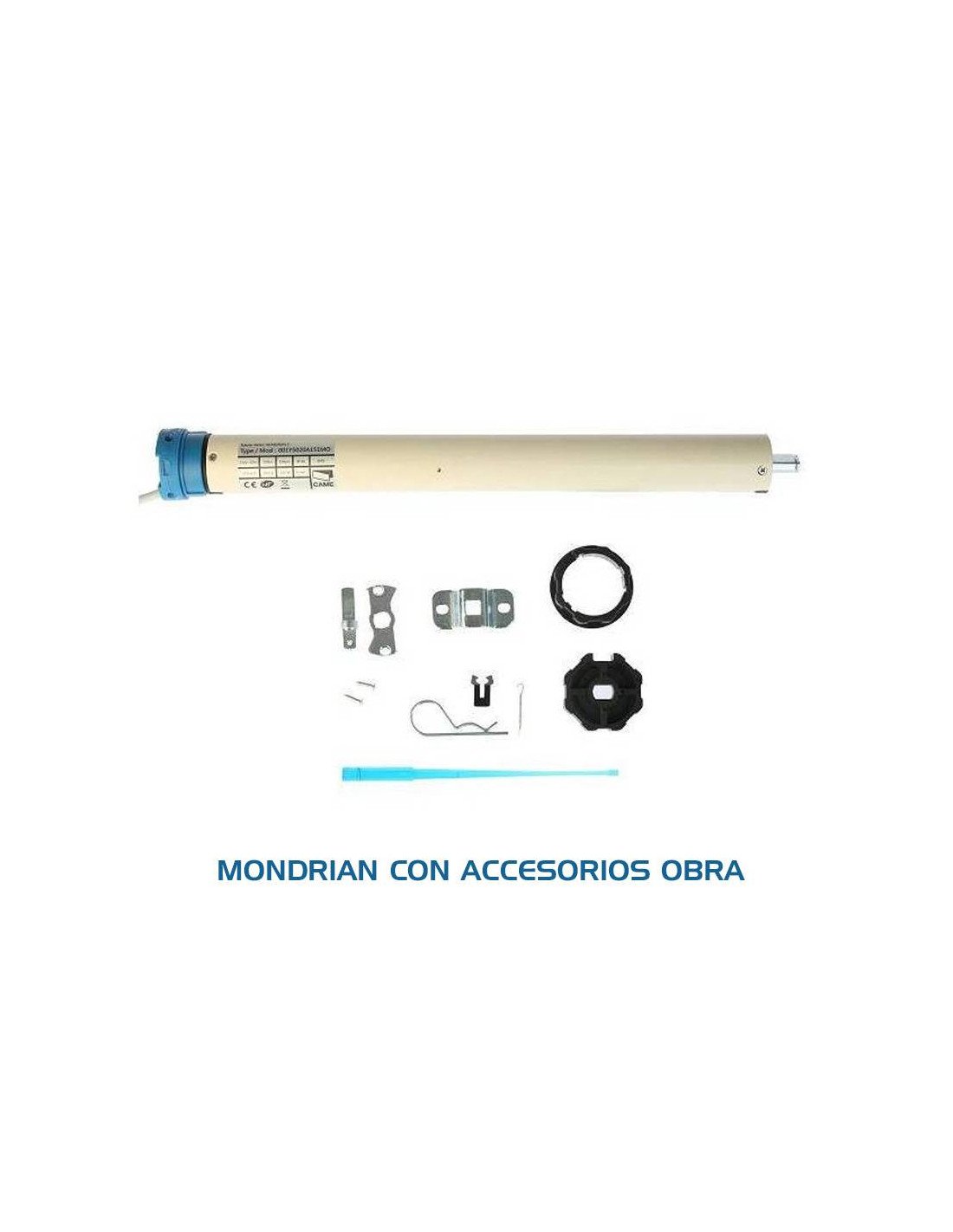

Kit CAME Mondrian pour le tiroir de la construction
Paramètres indiqués pour les installations avec tiroir traditionnel.
Kit content:
- 1 moteur tubulaire CAME Mondrian 5 / R5 de la puissance sélectionnée.
- 1 insérez le boulon de sécurité Q10 - Réf. 001ym0105.
- 1 support Omega Intereje 48 mm avec boîtier Q10 - Réf. 001ym0014.
- 1 adaptateur octogonal 59 x 0,6 mm - Réf. 001yk5101.
- 1 tige pour la régulation de la course.
- Manuel d'instructions.

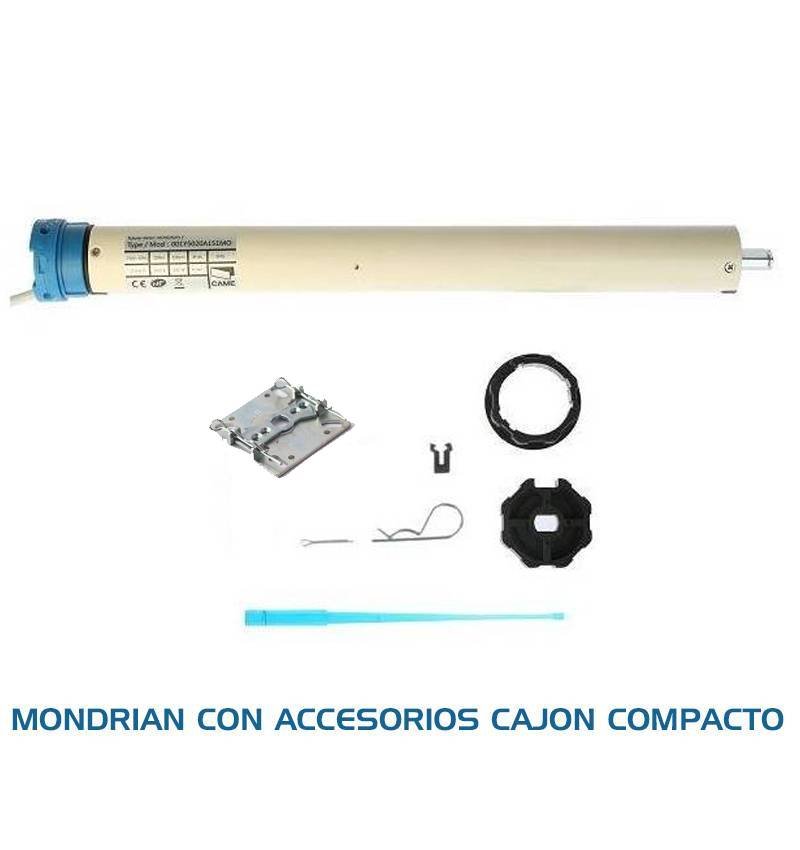

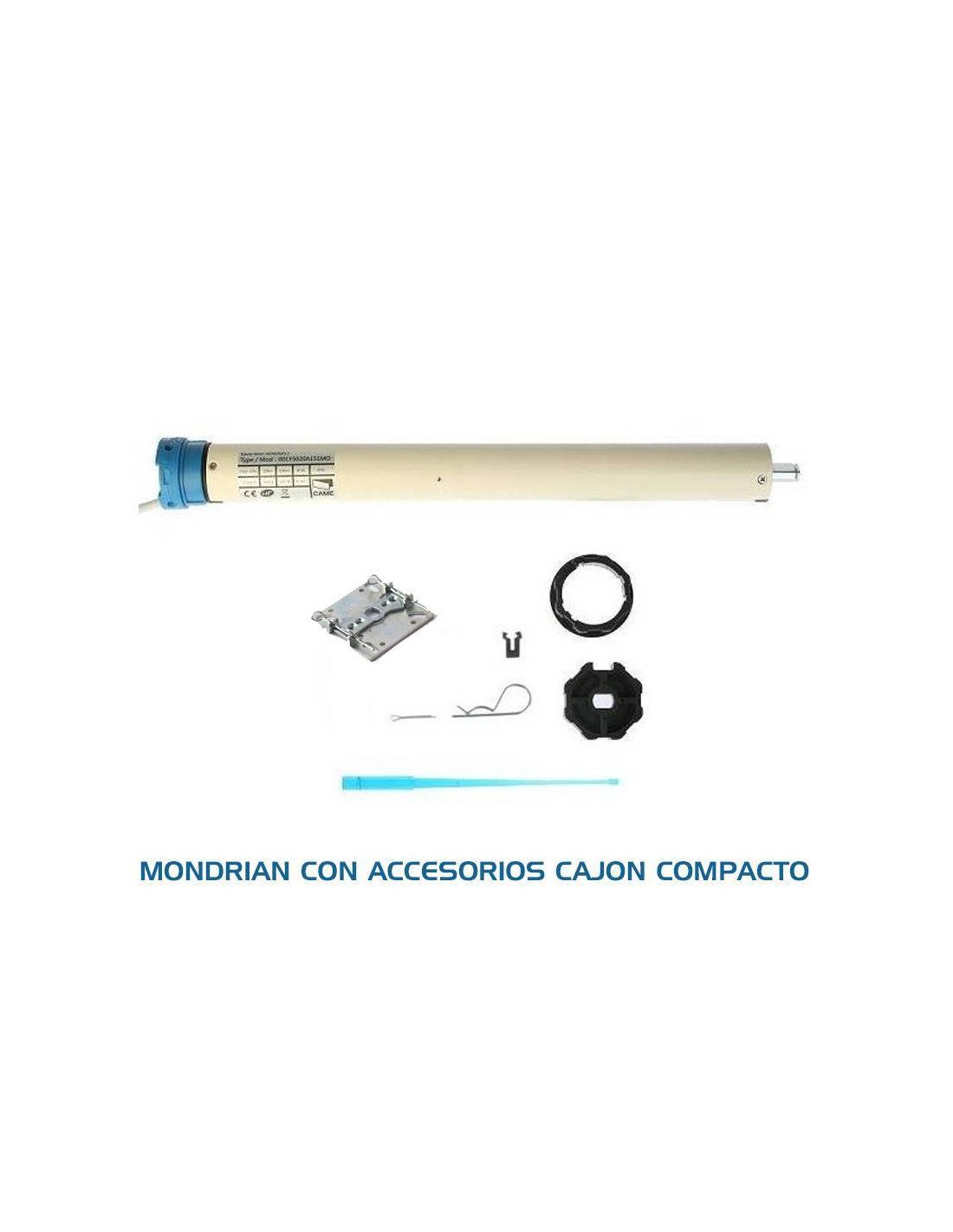

Kit CAME Mondrian pour le tiroir compact
Configuration indiquée pour tiroirs compacts ou tiroirs en aluminium.
Kit content:
- 1 moteur tubulaire CAME Mondrian 5 / R5 de la puissance sélectionnée.
- 1 support pour tiroir compact ou tiroir en aluminium - Réf. 001ym0109.
- 1 adaptateur octogonal 59 x 0,6 mm - Réf. 001yk5101.
- 1 tige pour la régulation de la course.
- Manuel d'instructions.
Dimensions CAME Mondrian 5 / R5
Avant d'effectuer l'installation, il est important de vérifier la diamètre intérieur du tube à rouleaux, la longueur disponible et la compatibilité des adaptateurs et des supports.
Installation et réglementation des finales de carrière
Moteurs CAME Mondrian ont fin de carrière mécanique. Les points d'ouverture et de fermeture sont ajustés par les vis situées sur la tête du moteur à l'aide de la tige de régulation correspondante ou d'un outil approprié.
Pendant l'installation, il est important que le le tube roulant est parfaitement horizontal et que les vis de régulation du moteur restent accessibles une fois installés.
Avant de sélectionner la puissance du moteur, il est recommandé de vérifier que les aveugles grimper et déposer librement pour vos guides et qu'il n'y a pas de friction, de blocages ou de décompensations qui augmentent inutilement l'effort du moteur.
