Raccords pour moteurs basculants Hydom MINIMAX; gamme complète de raccords télescopiques, barres de torsion et saxophones en fonction des besoins de l'installation.

RACCORDS TÉLESCOPIQUES HYDOM MINIMAX

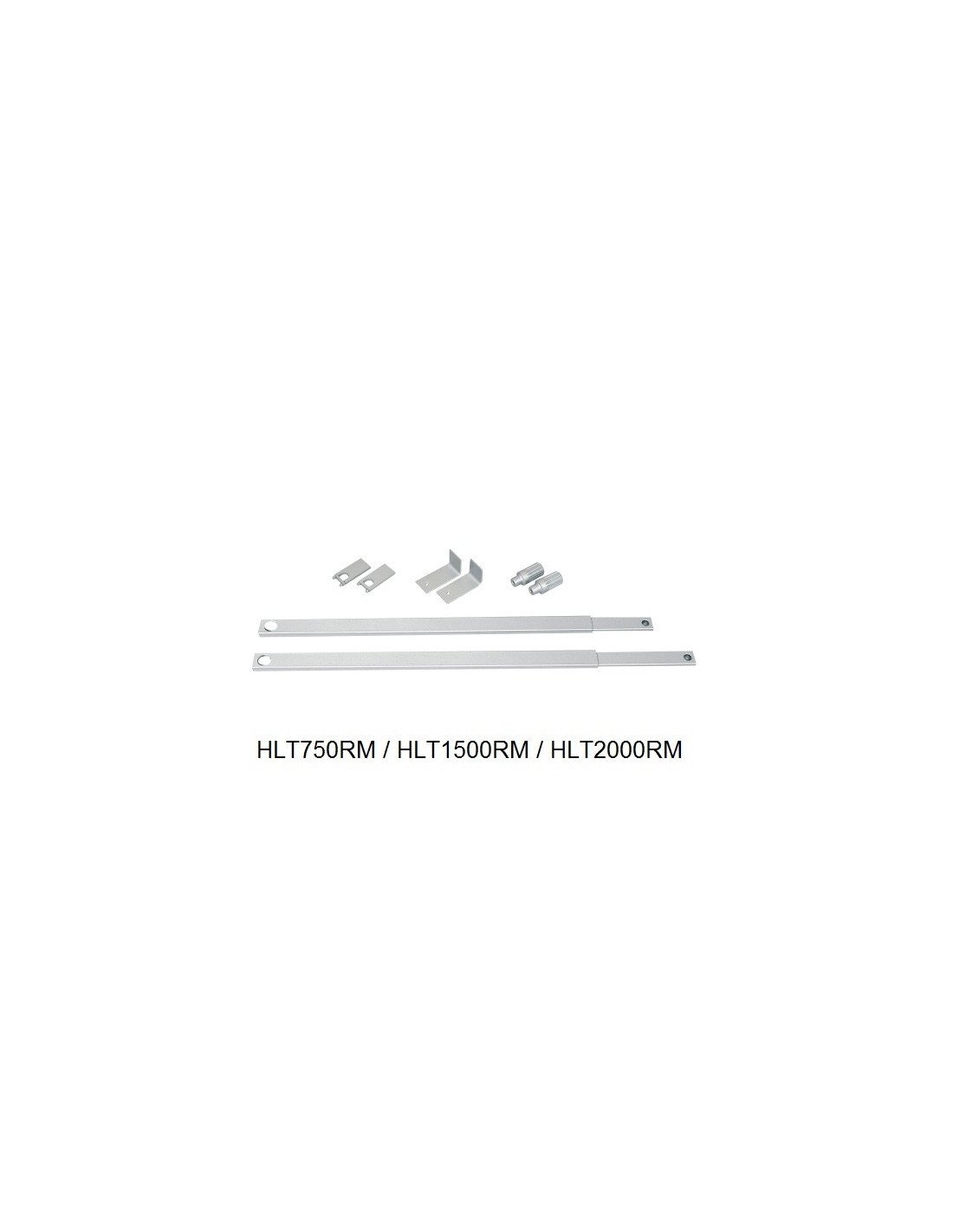

• HLT750RM: Kit de ferrures latérales télescopiques Minimax de 750 mm de long(pour portes jusqu'à 3 m de haut)
• HLT1500RM: Kit de ferrures latérales télescopiques Minimax de 1500 mm de long (pour les portes de3 à 6 m de haut)
• HLT2000RM: Ferrure latérale télescopique Minimax longueur 2000mm (pour les portes de plus de6m de haut)

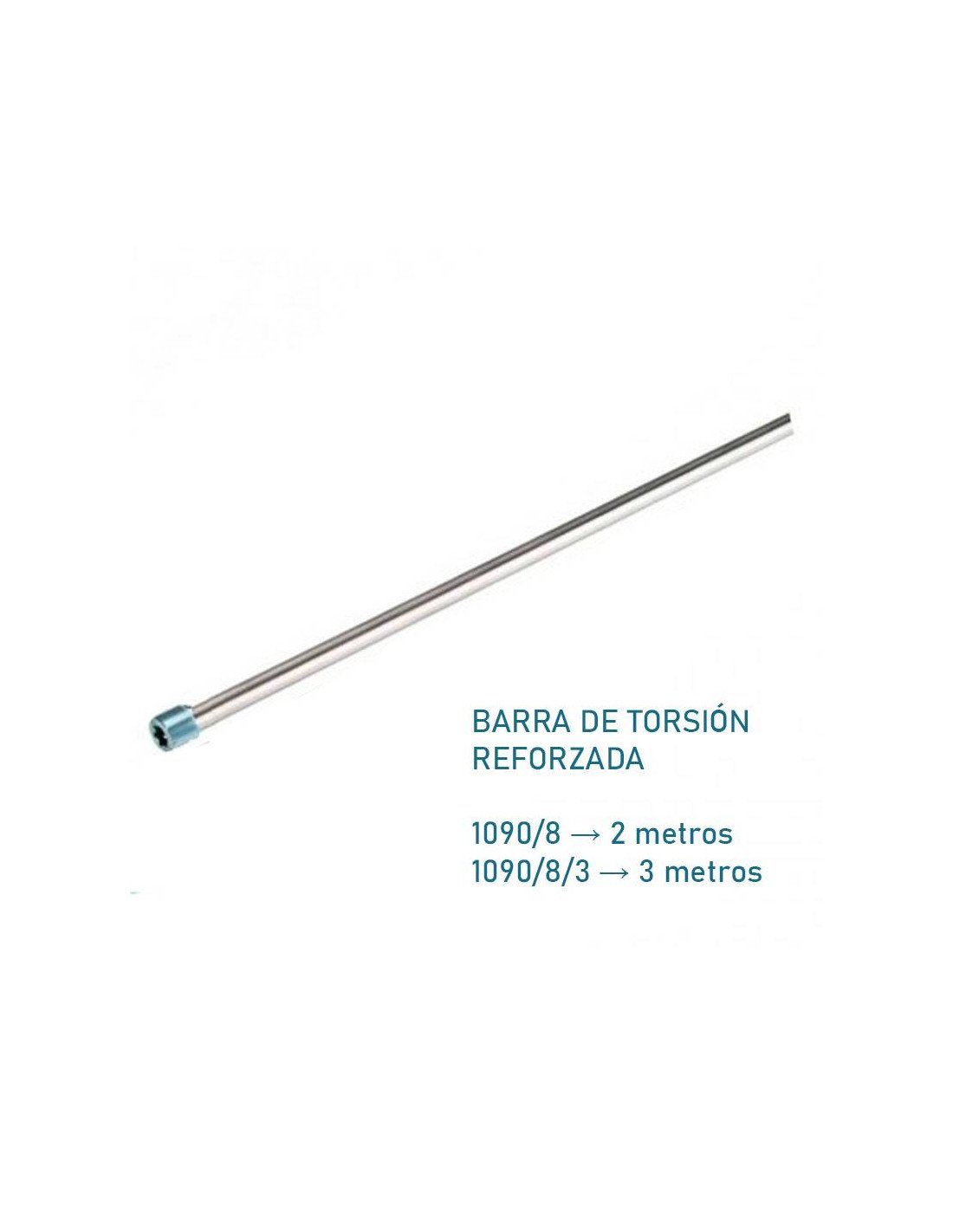

• 1090/8: Tube de transmission Ø28x18 (2000 mm) pour moteur Minimax et Rotor-Unic.
• 1090/8/3: Tube de transmission Ø28x18 (3000 mm) pour moteur Minimax et Rotor-Unic.
• KIT-HLT-RM: Ferrure latérale RM sans bras télescopiques(accessoires pour bras télescopiques mais sans bras)

EXPLICATION POUR LE MONTAGE AVEC DES TIGES TELESCOPIQUES

En cas de montage avec des barres télescopiques, nous aurons toujours besoin de"HLT750RM" ou"HLT1500RM" ou"HLT2000RM" + le tube de transmission(1090/8) qui sera de 2m chaque unité, donc vous aurez besoin d'autant d'unités que de mètres de la porte.

Exemple: pour une porte de 2,5 mètres de haut x 4 mètres de large : j'aurai besoin de 1 unité"HLT750RM" + 2 unités"1090/8" de tube de transmission 28x18x2000mm.

RACCORDS HYDOM MINIMAX SAXO

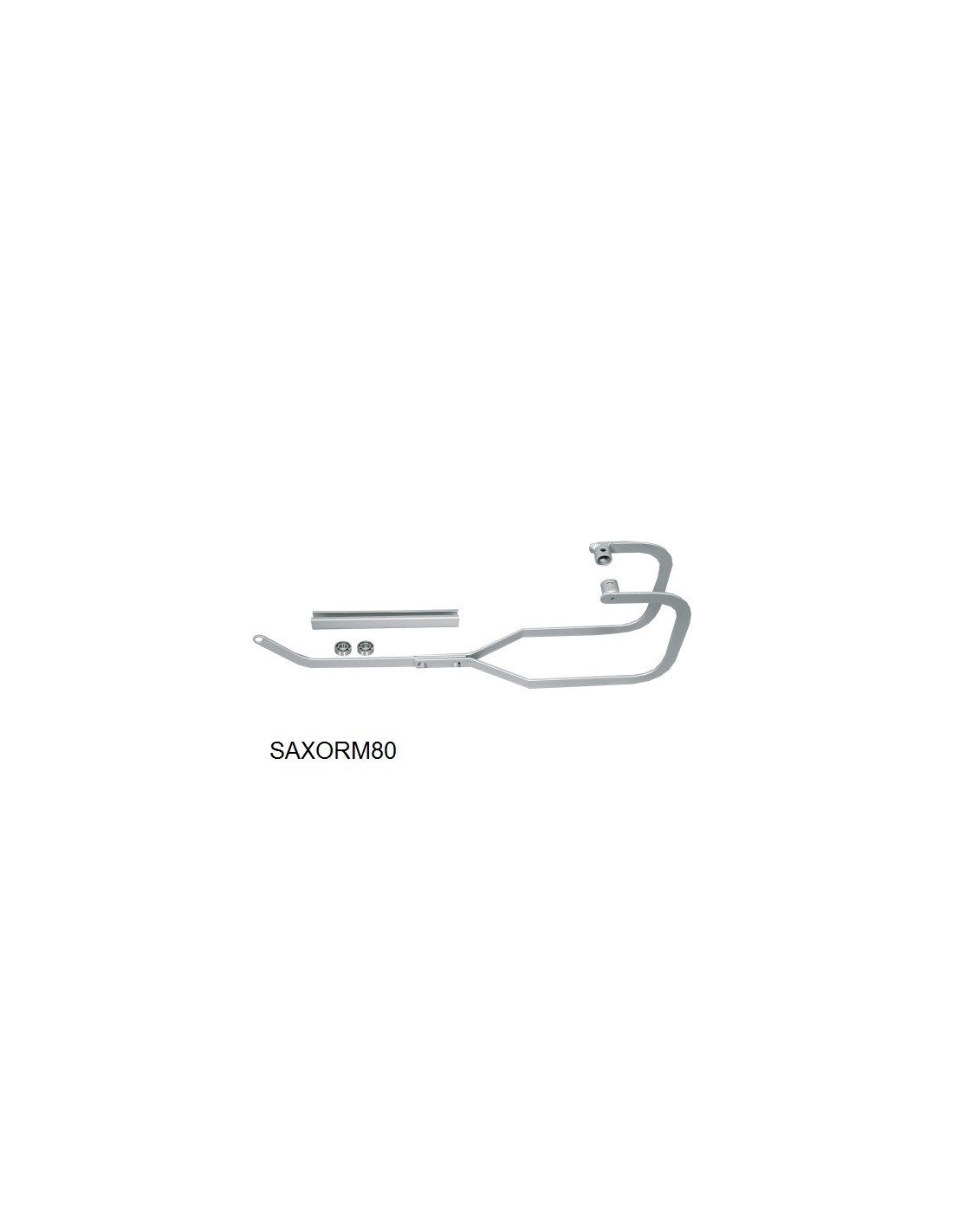

• SAXORM80: Raccord central Minimax SAXO de 800 mm de long. Le vantail intérieur est orienté vers la rue(c'est le modèle le plus courant)

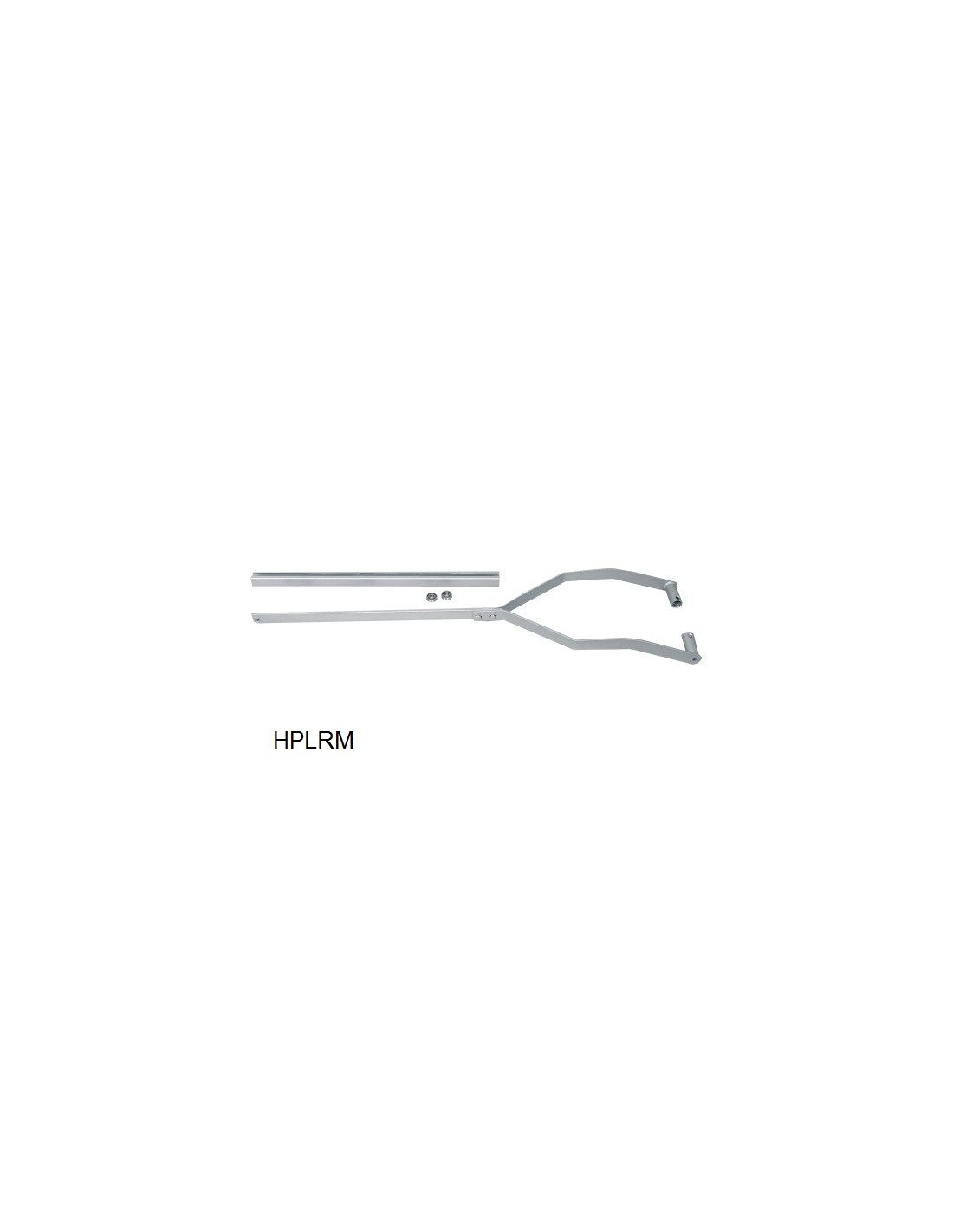

• HPLRM: Ensemble Pleleva Minimax(conçu pour les portes dont le vantail inférieur est tourné vers l'intérieur, comme les portes industrielles)

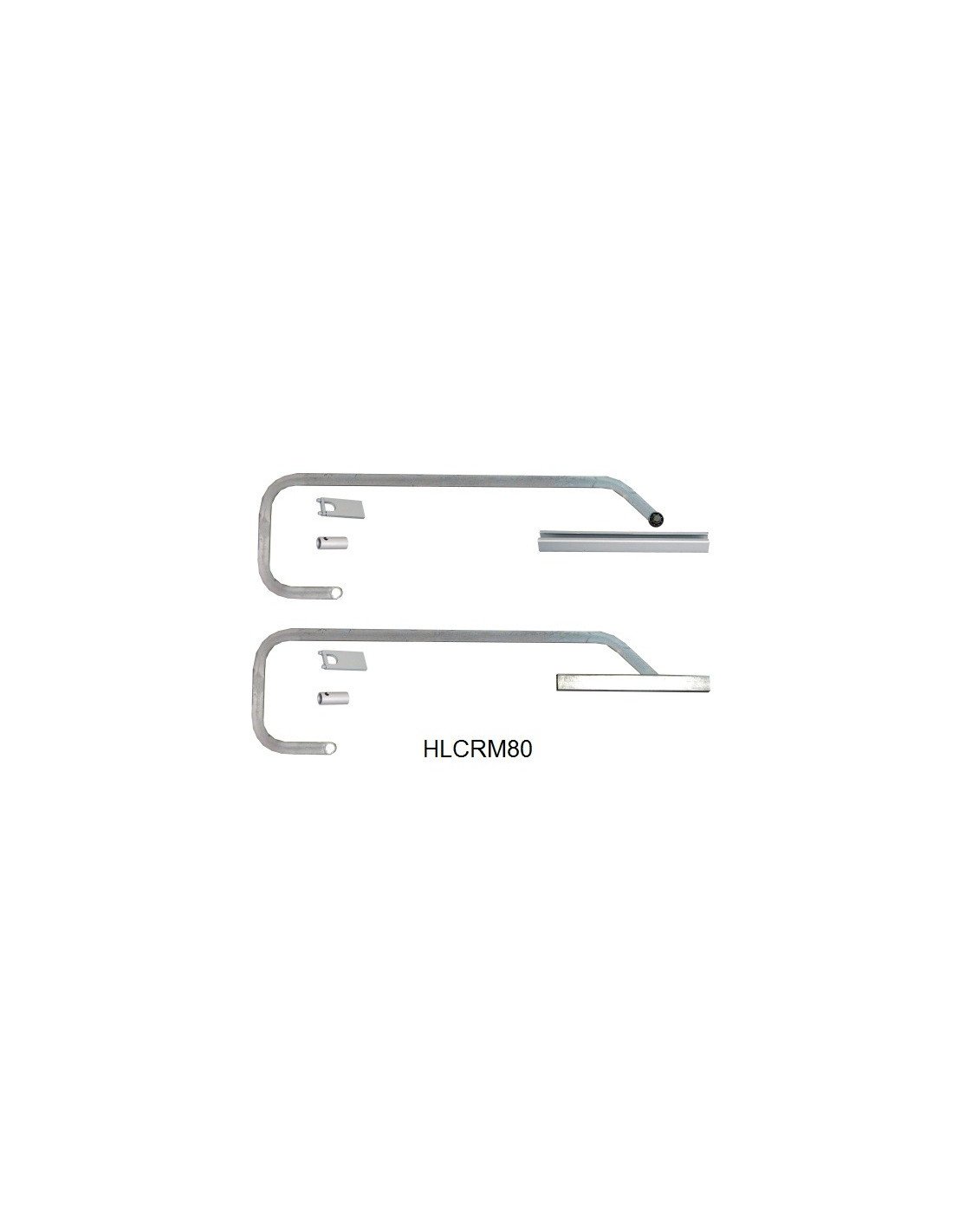

• HLCRM80: Ensemble de ferrures latérales cintrées Minimax 80cm.
• HLGRM: Jeu de ferrures de guidage latéral Minimax.

DESSIN ÉCLATÉ HYDOM MINIMAX

MANUEL

Manuel d'instruction Hydom Minimax
