Moteur ACM à axe central avec frein électrique pour volets roulants jusqu'à 170 kg de levage, idéal pour motoriser des portes commerciales ou des garages privés.

L'électrofrein freine le volet roulant une fois fermé, en le bloquant et en empêchant son ouverture manuelle. Le moteur comprend un dispositif de déblocage de l'auto-frein (câble noir) qui permet d'actionner le volet roulant en cas de coupure de courant dans le local ou le garage.

Remarqueil est conseillé d'installer un moteur avec frein électrique lorsqu'il existe un accès alternatif. Toutefois, il est également possible d'installer un dispositif de déverrouillage à l'extérieur afin de pouvoir accéder au déverrouillage à l'aide d'une clé.

Le moteur ACM pour volets roulants nous donne la possibilité d'effectuer des manœuvres mécaniques ou électroniques au moyen d'un panneau de commande et d'un récepteur avec télécommandes.

CARACTÉRISTIQUES TECHNIQUES

• Puissant moteur de 170Nm. 630W à une vitesse de 10rpm.
• Permet de manœuvrer des stores jusqu'à 170Kg.

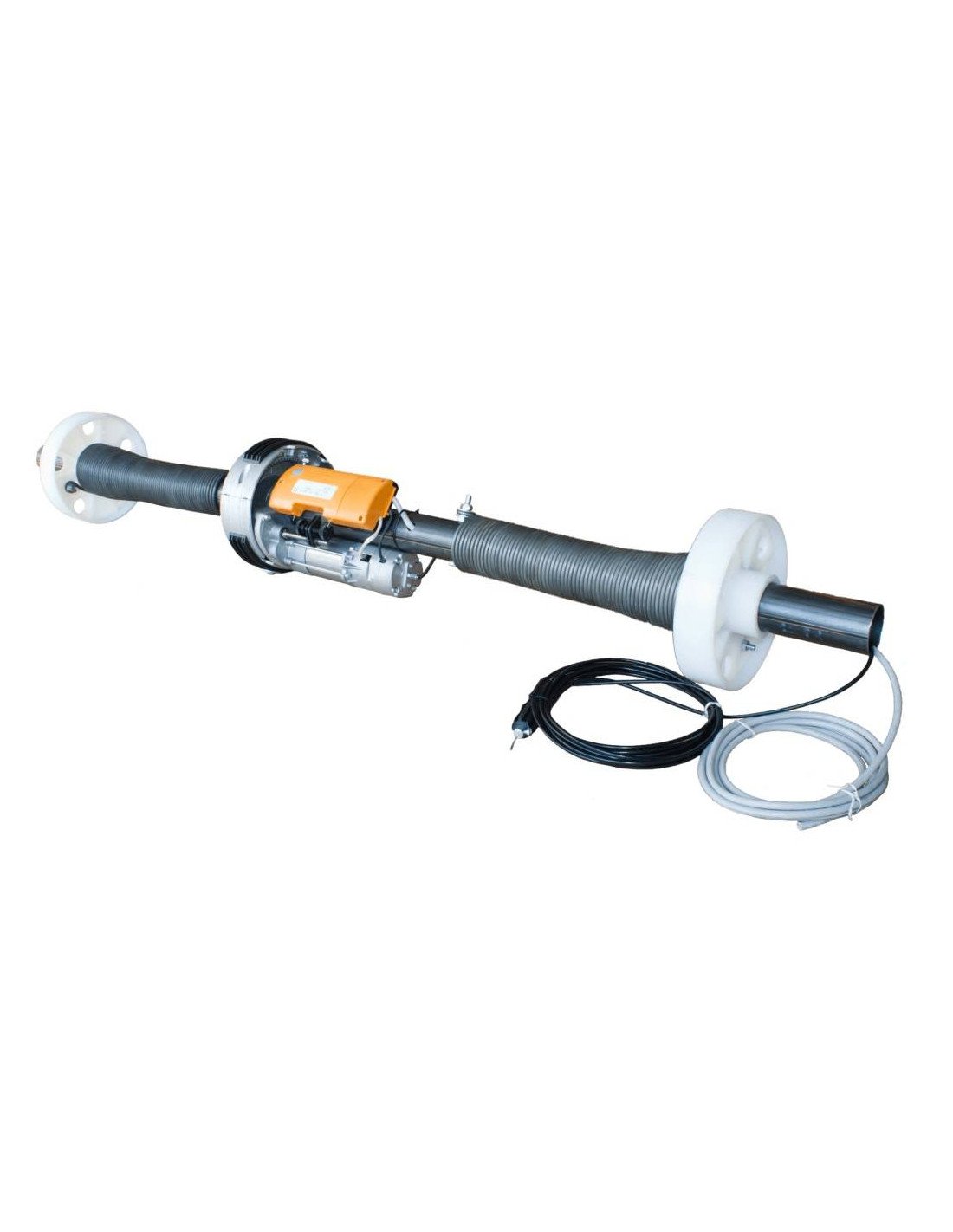

• Pour arbre de volet roulant métallique diamètre 48 ou 60 avec adaptateurs (inclus)
• Alimentation en courant alternatif 220Vac
• Equipé pour des poulies 200/220 avec les adaptateurs correspondants.
• Pour la manœuvre de volets roulants jusqu'à 9 mètres carrés.
• Fins de course mécaniques facilement programmables

" SUR LES ARBRES DE DIAMÈTRE INFÉRIEUR À 42 MM (EN RAISON DE LEUR FAIBLE ÉPAISSEUR), L'INSTALLATION N'EST PAS RECOMMANDÉE. CEPENDANT, DANS LES ACCESSOIRES DU PRODUIT, VOUS TROUVEREZ DES ADAPTATEURS D'ARBRE "

- Corps et couronne en aluminium moulé sous pression en acier
- Couronne coulissante sur roulements à rouleaux
- Arbre de transmission sur doubles roulements à billes
- Moteur asynchrone à 4 pôles : 1.400 rpm.
- Classe d'isolation : B
- Thermoprotection sur le moteur : 160° C.
- Butée avec vis facilement réglable
- Hauteur maximale du joint métallique : 6 mètres
- Câble d'alimentation : 4x1 mm2 pour Unititan
- Température de fonctionnement : -20° C.+ 85°c.
- Prédisposition pour l'application de l'électrofrein P-PBM-P115.

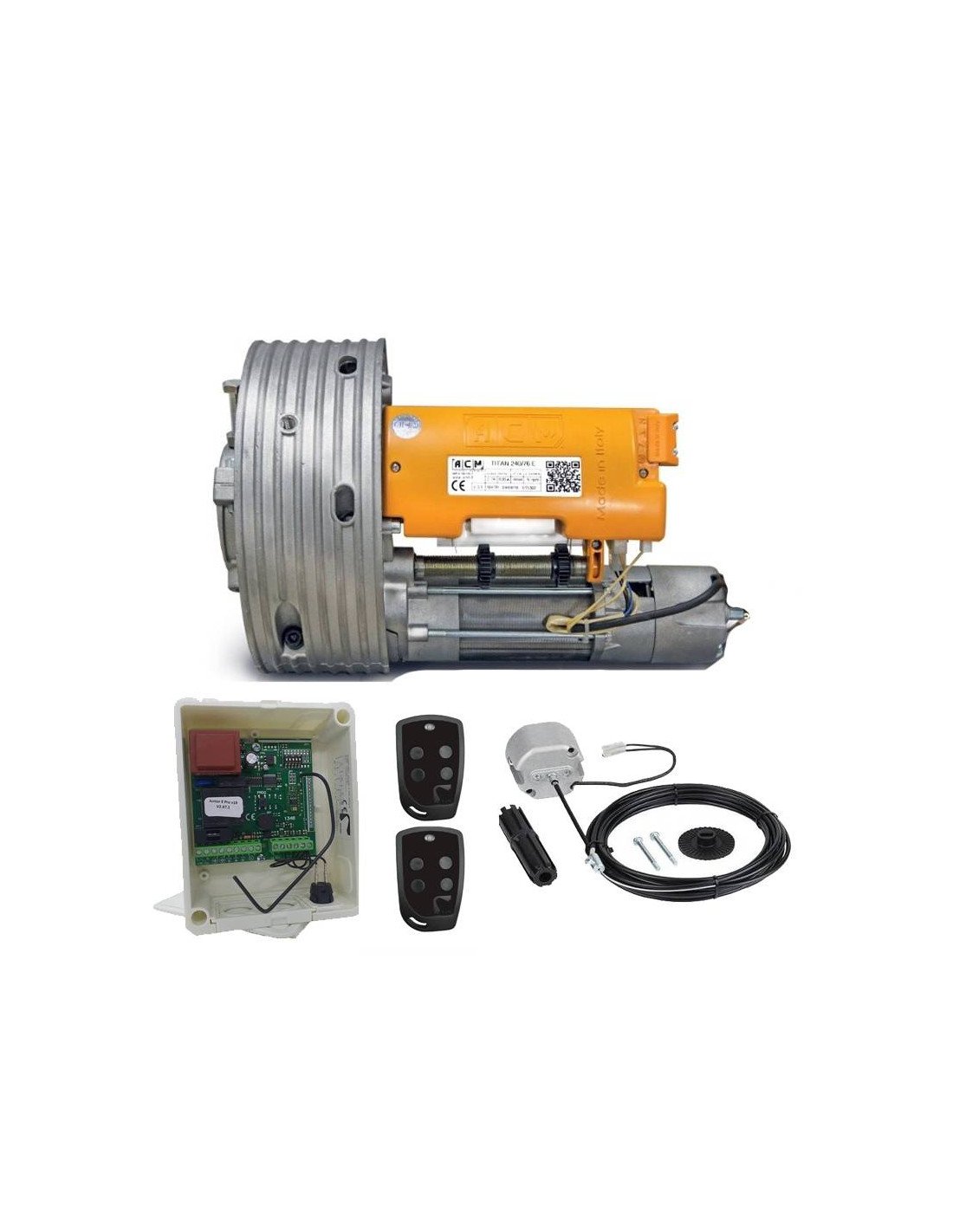

LE KIT COMPREND

• Moteur ACM avec électrofrein
• Panneau de commande avec récepteur intégré à 433,92 MHz
• 2 commandes Pujol Rollingcode à 433,92 MHz

MANUEL

Manuel d'installation ACM Titan 170 Kg

MONTAGE VIDÉO
