Tableau des manœuvres Forsa "PNG-20" 230V pour les portes à bascule et les lisses de 1 ou 2 feuilles.

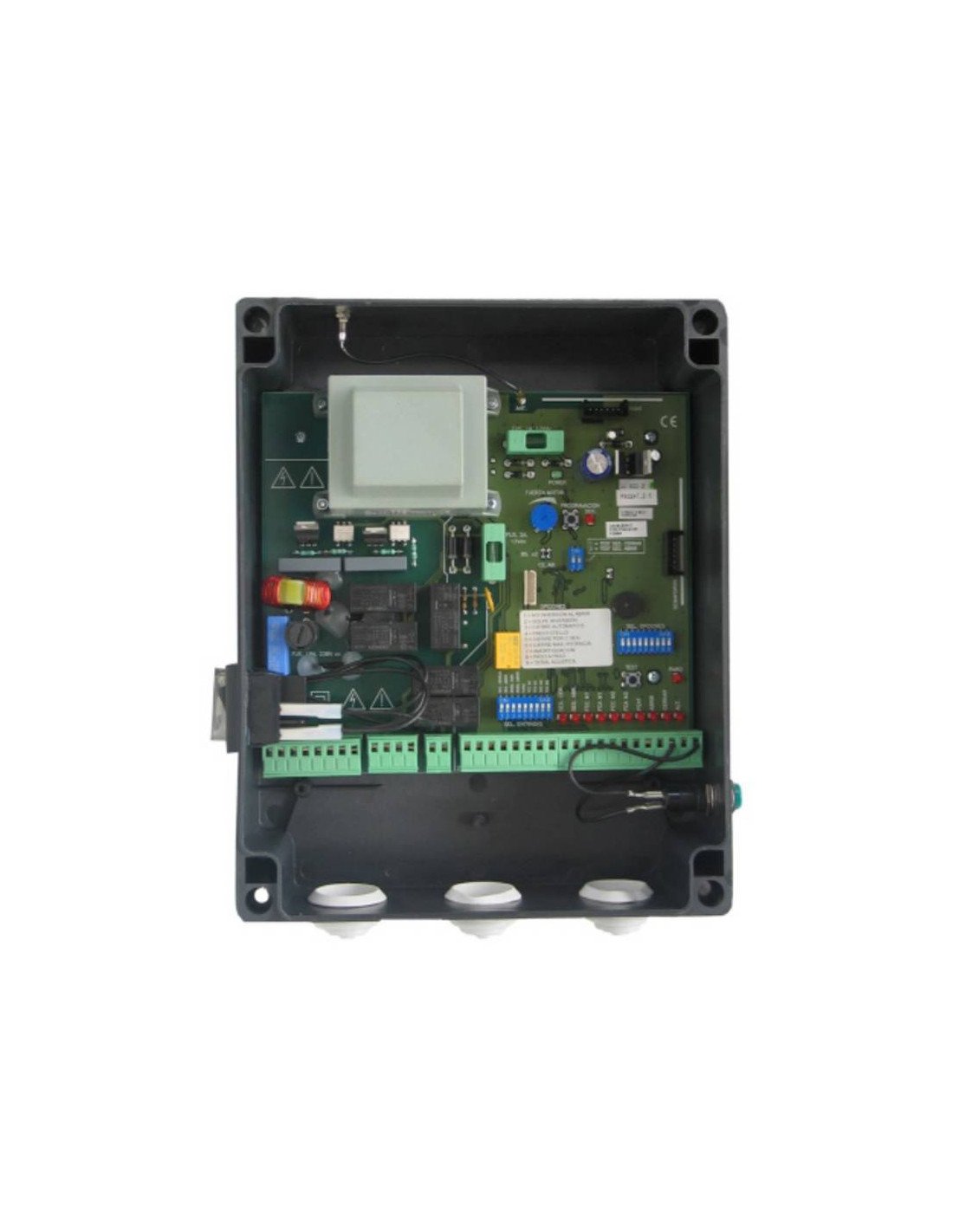

La boîte PNG-20 est pourvue d'une prise pour insérer des cartes récepteurs radiofréquence et sémaphore.

FUNTIONS

• Open (ABR.): Contact normalement ouvert. Si pressé pendant la manoeuvre de fermeture, arrêtez et ouvrez.
• Fermer (CER): Contact normalement ouvert à fermer. Si pressé pendant la manoeuvre d'ouverture, arrêtez et fermez.
• Alternative (ALT): Contact normalement ouvert et fermé. Première poussée, ouverte, deuxième, (si vous n'avez pas atteint la fin de la tournée) pour, et troisième, proche.
• Paro (PARO): Contact normalement fermé. Arrêtez la manoeuvre en attendant un nouvel ordre. Si elle n'est pas utilisée, placez l'option 5 du sélecteur d'entrée sur ON.
• Peatonal (PEA): Contact normalement ouvert pour l'ouverture d'une seule feuille (total ou partiel).
• Finales de carrière (FCC1 / FCA1 / FCC2 / FCA2): contacts normalement fermés pour indiquer mécaniquement la fin de la visite d'ouverture et de fermeture. Si elle n'est pas utilisée, placez les options 6 et 7, 8 et 9 du sélecteur d'entrée ON. 0
• Bande de sécurité (BS.CE / BS.AB.): Contact constant pour bande de sécurité résistante. Il agit en fermant, causant le chômage et l'investissement. Il agit dans l'ouverture, causant le chômage et l'investissement de 1s. Si elle n'est pas utilisée, placez les options 3 ou 4 du sélecteur d'entrée ON.
• Contact de sécurité (S.CER / S.ABR): Contact normalement fermé type photocellule ou détecteur magnétique. Il agit en ouvrant et en fermant, causant le chômage et l'investissement. Si elle n'est pas utilisée, placez les options 1 ou 2 du sélecteur d'entrée sur ON.
• Garage lumineux de contact (LUZ GAR.): Contact libre de tension pour l'activation d'une lumière automatique (max 100W à 230Vac).
• Contact lampe de poche (DESTELLO): Contact maintenu sans tension pour l'activation d'une lampe flash (max. 250V / 12A).
• Electroclosure (ELECTRO): Sortie temporée à 2 secondes pour activer une serrure électrique max. 12 Vdc / 1 A).
• Départ 24Vac: permet d'alimenter tout équipement à une tension 24Vac avec une consommation maximale de 0,75A.
• Exit autotest (TEST SEC): Départ de 24Vac qui permet d'effectuer l'autotest des éléments de sécurité.

CARACTERISTIQUES TECHNIQUES

MANUAL

Manuel d ' instruction FORSA PNG
