Clemsa CLAS F |Cuadro de maniobras 230V para Puertas Enrollables, Correderas y Batientes de 1 hoja
Referencia: 300000004001
119,00 €
IVA excluido

143,99 €

IVA incluido

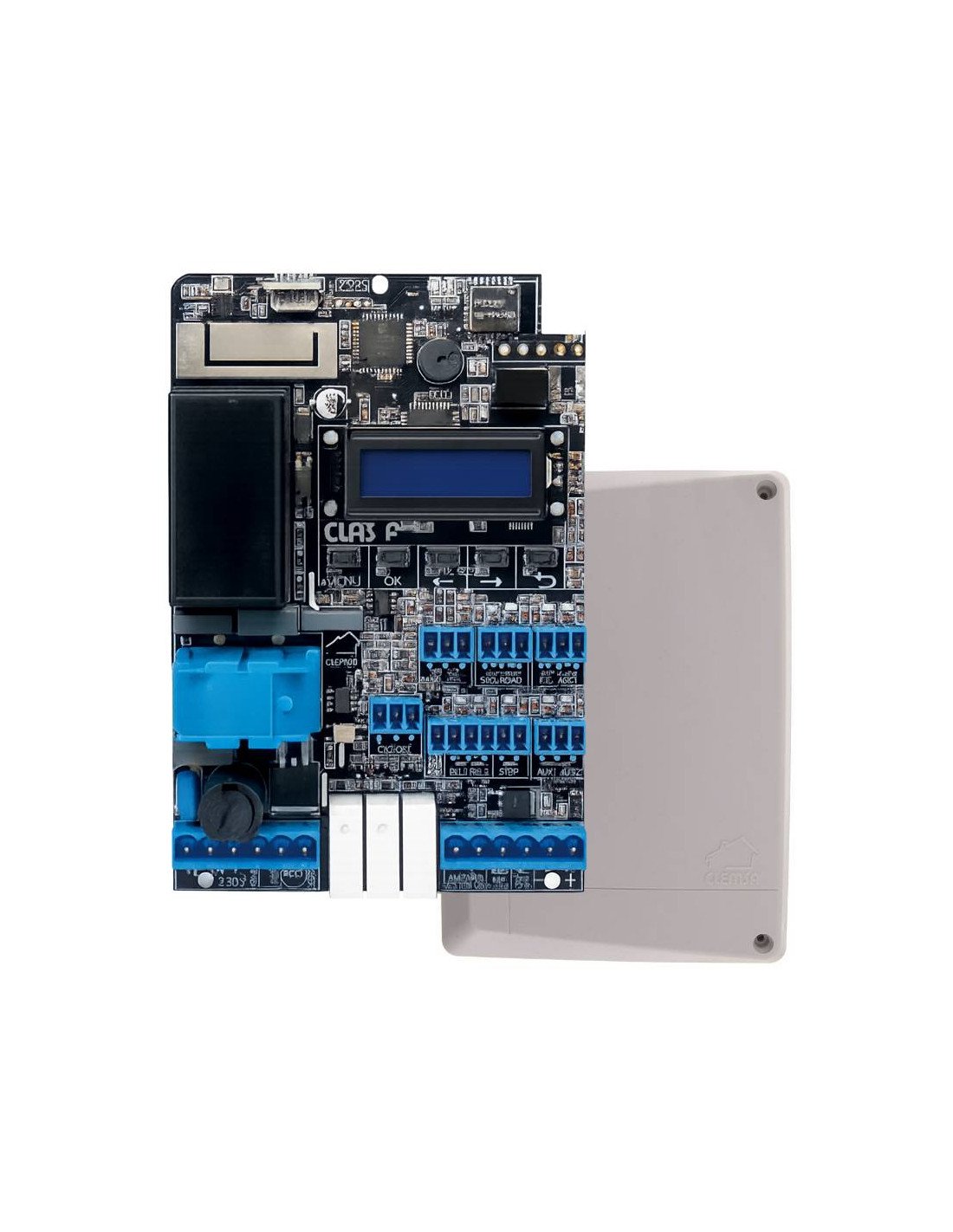

Cuadro de control universal Clensa CLAS F para puertas enrollables, basculantes, correderas y abatibles de 1 hoja a 230 Vac, diseñado para ofrecer una solución versátil, segura y fiable en instalaciones residenciales e industriales. Este cuadro permite automatizar distintos tipos de puertas con motores de 230 V, adaptándose tanto a nuevas instalaciones como a sustituciones en puertas ya existentes.

Incorpora receptor MUTAN II LR integrado, entradas para lectores CK 40 y CK 42, así como múltiples funciones avanzadas que facilitan su integración en diferentes configuraciones. Además, dispone de paro suave en apertura y cierre, mejorando el funcionamiento de la puerta y reduciendo esfuerzos mecánicos durante las maniobras.

Caja contenedora CLAS F
Cantidad

favorite_border
Agregar a favoritos
Agregar a favoritos


Enviamos tú pedido en 24/72 horas



Pago seguro: Tarjeta, Transferencia, Bizum

  Envío gratuito a península pedidos ≥150€ neto

Excepto voluminosos

Cuadro de control universal para puertas enrollables, basculantes, correderas y abatibles de 1 hoja a 230 Vac, diseñado para ofrecer una solución versátil, segura y fiable en instalaciones residenciales e industriales. Este cuadro permite automatizar distintos tipos de puertas con motores de 230 V, adaptándose tanto a nuevas instalaciones como a sustituciones en puertas ya existentes.

Incorpora receptor MUTAN II LR integrado, entradas para lectores CK 40 y CK 42, así como múltiples funciones avanzadas que facilitan su integración en diferentes configuraciones. Además, dispone de paro suave en apertura y cierre, mejorando el funcionamiento de la puerta y reduciendo esfuerzos mecánicos durante las maniobras.

Versatilidad y adaptabilidad

Este cuadro de maniobras destaca por su gran versatilidad, ya que permite su uso en puertas correderas, basculantes, enrollables y abatibles de una hoja. En el caso de puertas abatibles, la alimentación de la electrocerradura debe realizarse de forma externa al cuadro.

Cuenta con diversas opciones de conexión y configuración, como:

  • Receptor MUTAN II LR integrado
  • Entrada para lectores CK
  • Salida para lámpara intermitente
  • Entradas directas de seguridad
  • Entradas de banda de seguridad NC / 8k2 con configuración individual
  • Función hombre presente
  • Entradas configurables
  • Pulsador de stop

Seguridad avanzada

El cuadro incorpora funciones de seguridad pensadas para proteger tanto la instalación como a los usuarios. Dispone de entradas de seguridad en apertura y cierre, así como entradas para banda de seguridad NC y 8k2. También integra sistema de antiaplastamiento en apertura y cierre, configurable de forma individual con tres modos de funcionamiento:

  • Inversión
  • Paro
  • Liberar

Además, incorpora entradas optoacopladas, fuente de alimentación protegida y salidas aisladas, lo que ayuda a maximizar la seguridad eléctrica y a proteger el cuadro durante la instalación y el uso diario.

Eficiencia energética

Este cuadro de control incluye función de bajo consumo, cumpliendo con la Directiva Ecodesign 2009/125/CE, lo que permite reducir el consumo energético en reposo y mejorar la eficiencia global de la instalación.

Una central de maniobras universal, completa y segura, ideal para automatizar puertas de 230 Vac con un alto nivel de prestaciones, configuración y compatibilidad.

CARACTERÍSTICAS TÉCNICAS
Alimentación 230 Vac 50 HZ
Potencia máx. accionamiento 700 W
Fusible de protección 6,3 A
Salida accesorios 15 Vcc
Carga máxima accesorios 300 mA
Programación Display LCD
Señalización estados Display LCD - LED
Entradas Seguridad Abrir, Seguridad Cerrar, Banda de seguridad 1 (NC y 8k2), Banda de seguridad 2 (NC y 8k2), Finales de carrera Ac., 1, CK1, CK2, Pulsador 1, Pulsador 2, AUX 1, AUX 2, Receptor LR integrado
Salidas Accionamiento, Lámpara señalización, Sal 3 Test, 15 Vcc, Gnd, TSM 8, Función Stand by
Funciones programables Lógicas de funcionamiento: Automática, manual, semiautomática
Entradas programables Lazo, orden directa, hombre presente. Entrada Pulsador 2: Peatonal, cerrar, No. Canal 2 receptor: Peatonal, cerrar. Fin de carrera de apertura: paro suave, paro. Fin de carrera de cierre: paro suave, paro.
Salidas programables Salida 1, lámpara señalización: fija, intermitente, no. Salida 2, Electrocerradura, luz garaje
Opciones de seguridad Chequeo fotocélula apertura, apertura y cierre - Seguridad apertura: libera, invierte, paro - Seguridad Cierre: libera, invierte, paro - Tipo de banda de seguridad: 8k2, NC - Banda de seguridad apertura: libera, invierte, paro - Banda de seguridad, cierre: libera, invierte, paro
Ajustes Golpe de inversión - Arranque máxima potencia - Tiempo apertura - Tiempo parasuave apertura - Tiempo de pausa - Tiempo cierre - Parosuave cierre - Tiempo golpe de ariete - Tiempo Electrocerradura - Porcentaje de potencia - Tiempo apertura peatonal - Tiempo cierre peatonal - Tiempo extra apertura - Tiempo extra cierre
Receptor Alta emisores, baja colectiva, alta supervisada sí/no - Salida 1 canal - Salida 2 canal - Antipassback
Menú instalación Contadores, valores por defecto
Temp. ambiente de func. -20 a +55 ºC

Vídeo presentación Clas F

300000004001

Ficha técnica

Tipo de cuadro
Cuadro para motor enrollable
Tipo de cuadro
Cuadro para motor corredera
Tipo de cuadro
Cuadro para motor basculante
Tipo de cuadro
Cuadro para motor batiente

Referencias específicas

Descargar

Ficha técnicas CLAS F

Descargar (801.57KB)
