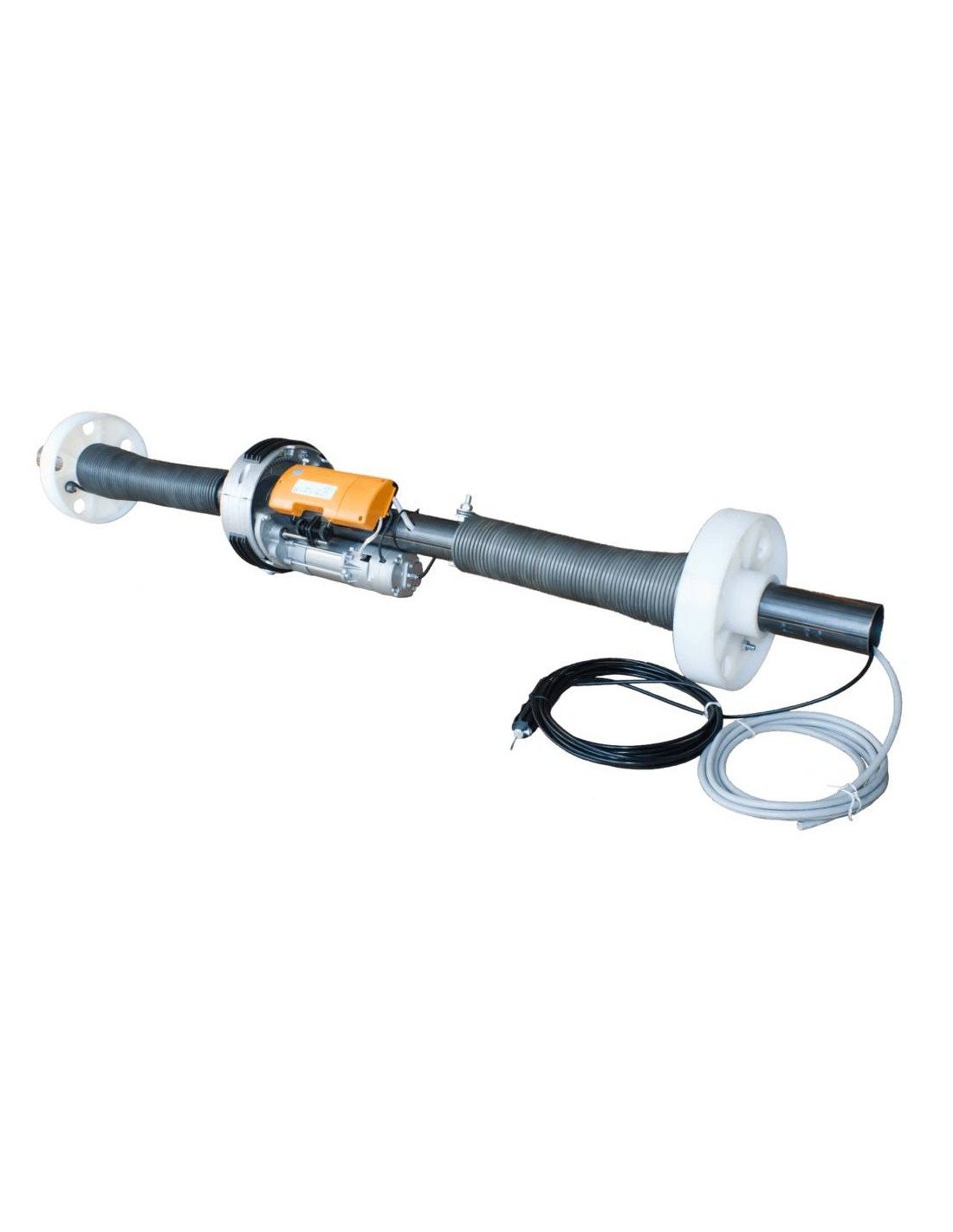

Motor centro eje ACM sin electrofreno para persianas enrollables de hasta 170 kg de elevación, ideal para motorizar puertas de comercio o garajes privados.

No permite bloquear el motor cuando se detiene o se queda la puerta cerrada, en el caso de no haber corriente eléctrica se puede subir a mano. Es recomendado utilizar en lugares donde NO se tenga acceso alternativo al comercio/garaje o no se pueda instalar un desbloqueador de freno exterior, ya que cuando no hay corriente eléctrica se puede accionar manualmente.

Nota: es importante la utilización de dispositivos de seguridad (candados) para poder bloquear la persiana una vez cerrada.

El motor ACM para puertas enrollables nos da la posibilidad de realizar maniobras mecánicas o electrónicas por cuadro de maniobras y receptor con mandos a distancia.

CARACTERÍSTICAS TÉCNICAS

• Potente motor de 170Nm. de 630W a 10rpm de velocidad.
• Para accionar persianas de hasta 170Kg.
• Para eje de persiana enrollable metálica de diámetros de 48 o 60 con adaptadores (incluidos)
• Alimentación en corriente alterna a 220Vac
• Equipado para poleas de 200/220 con adaptadores correspondientes.
• Para accionar persianas de hasta 9mts cuadrados.
• Finales de carrera mecánicos de sencilla programación

" EN EJES INFERIORES A 42MM DE DIÁMETRO (POR SU PEQUEÑO GROSOR) NO SE RECOMIENDA SU INSTALACIÓN. DE TODOS MODOS EN LOS ACCESORIOS DEL PRODUCTO PUEDE ENCONTRAR ADAPTADORES DE EJE "

• Cuerpo y corona en aluminio fundidos a presiòn en granajes en acero
• Deslizamiento de la corona sobre cojinete con rodillos
• Arbol de transmisiòn sobre dobles cojinetes a esferas
• Motor asìncrono a 4 pol.: 1.400 rpm.
• Clase de aislamiento: B
• Termoprotecciòn en el motor: 160° C.
• Tope con tornillo de facil regulaciòn
• Altura màxima del cierre-metàlico: 6 metros
• Cable de alimentaciòn electrico: 4x1 mm2 para Unititan
• Temperatura para el funcionamiento: -20° C.+ 85°c.
• Predisposiciòn para la aplicaciòn del electrofreno P-PBM-P115.

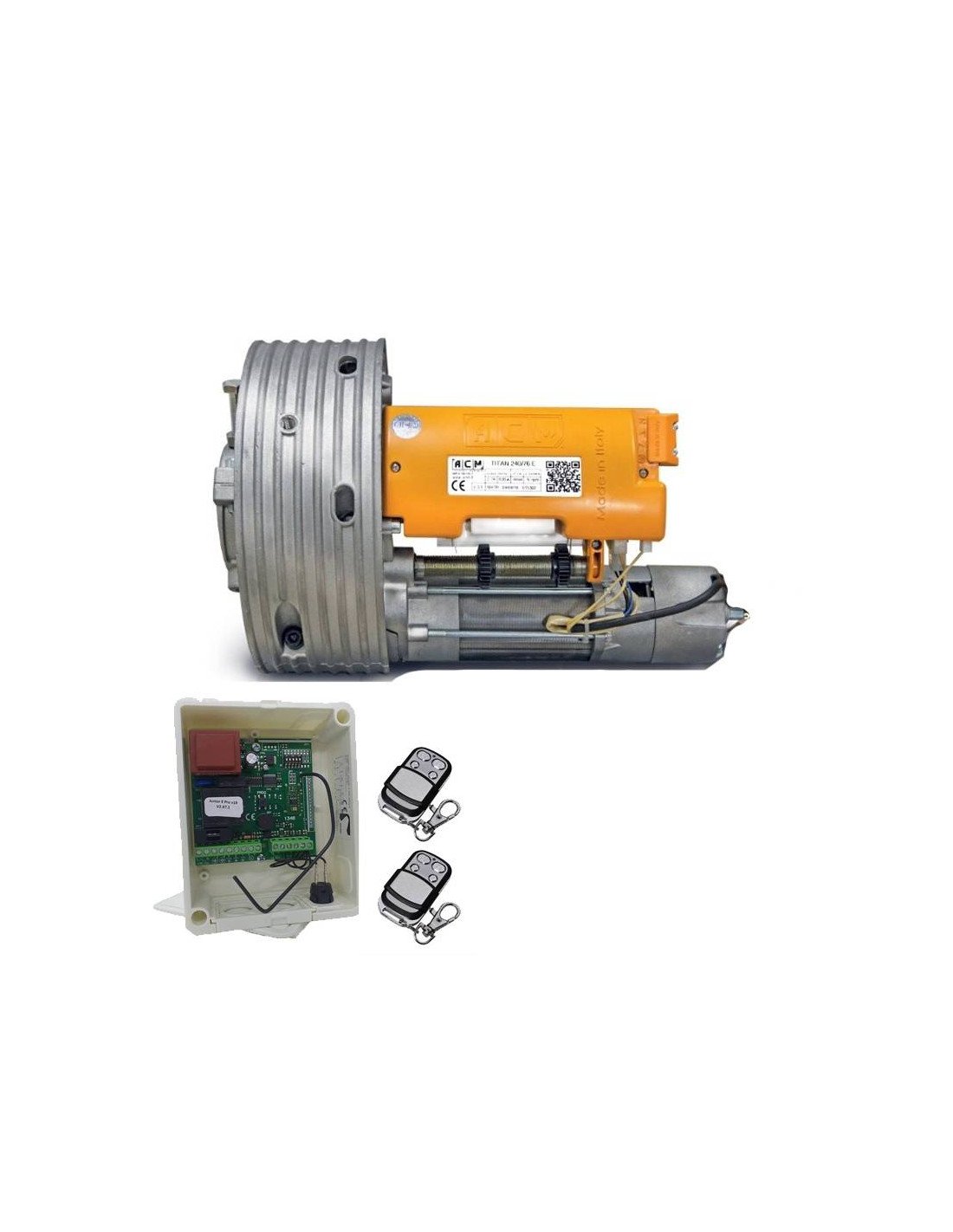

EL KIT INCLUYE

• Motor ACM sin electrofreno
• Cuadro de maniobras con receptor incorporado a 433,92 MHz
• 2 Mandos Rollingcode a 433,92 MHz con codificación Pujol

MANUAL

Manual de instalación ACM Titan 170 Kg

MONTAJE EN VÍDEO
