MOTOR CORREDERA ROGER

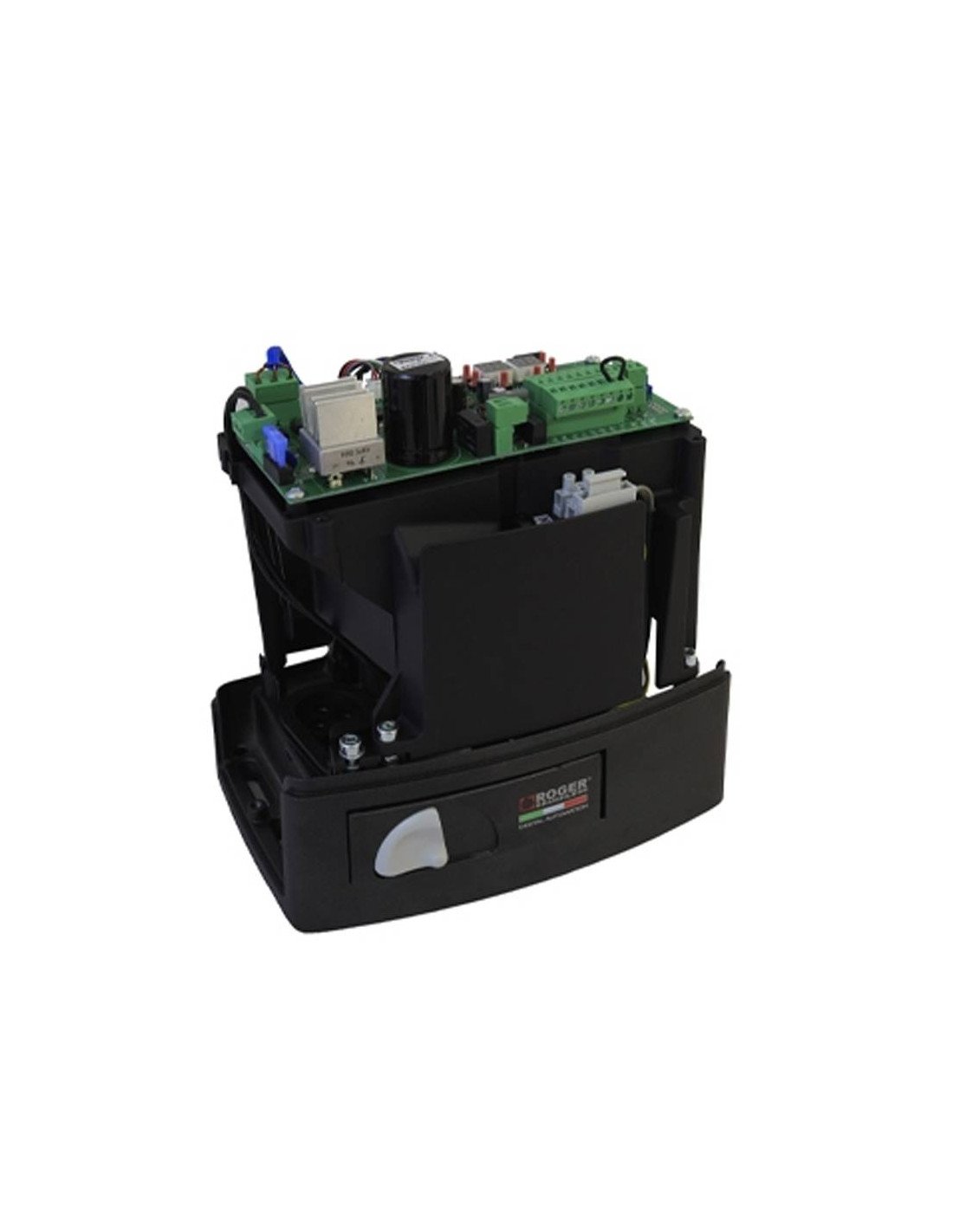

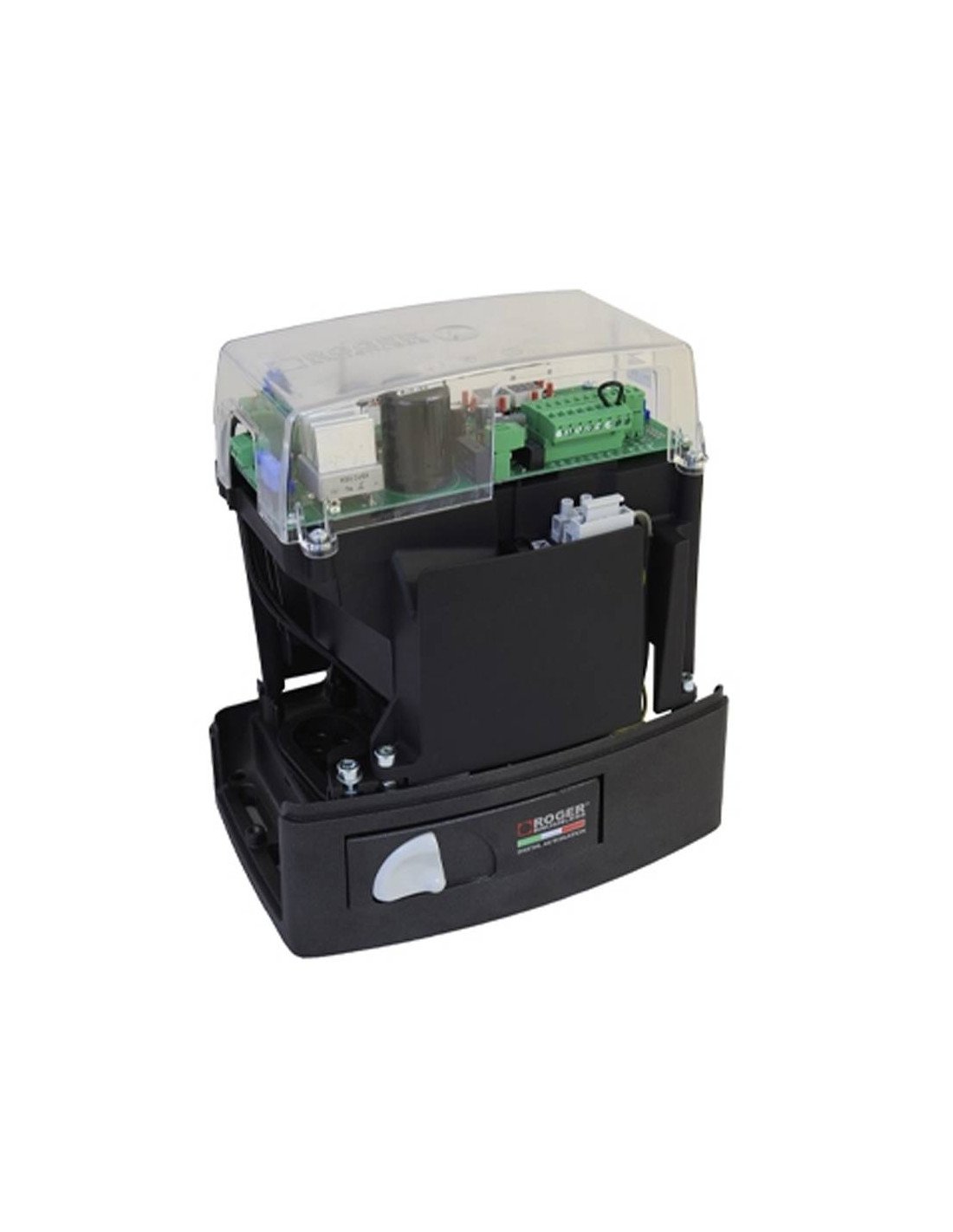

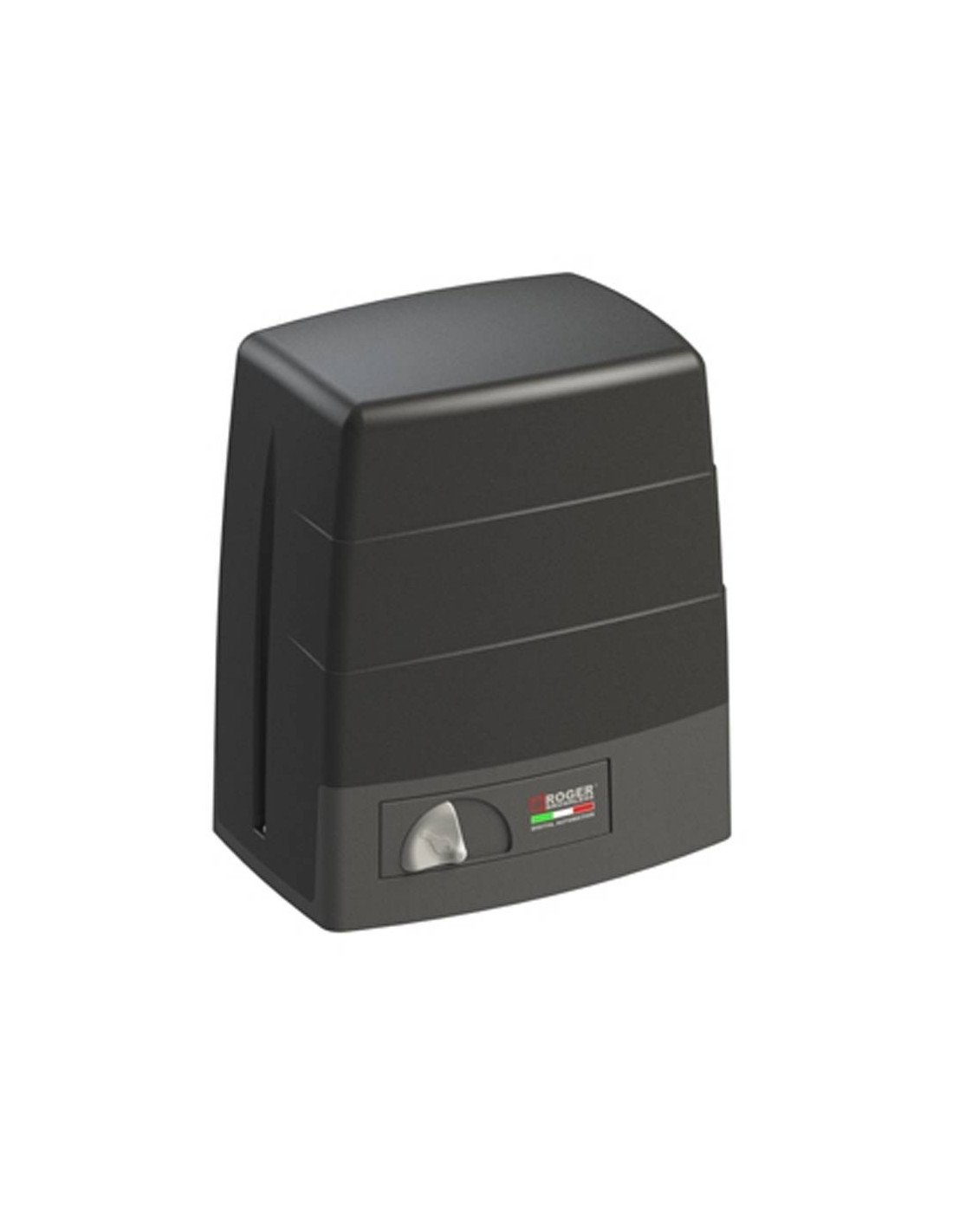

Motor corredera ROGER Brushless 400KG 24V (sin escobillas) con final de carrera mecánico (BM30/403) o final de carrera magnético (BM30/304/HS) y cuadro de maniobras digital incorporado serie B70.

Atención: este producto no incluye receptor ni mandos

MODELOS DISPONIBLES

• BM30/403: Motor Brushless 400KG, final de carrera mecánico, cuadro incorporado.
• BM30/304/HS: Motor Brushless 400KG, alta velocidad, final de carrera magnético, cuadro incorporado.

CARACTERÍSTICAS TÉCNICAS

• Peso max puerta: 400 kg
• Alimentación línea: 230V AC - 50Hz
• Alimentación motor: 24V
• Potencia nominal: 125W
• Frecuencia de uso: Uso intensivo
• Empuje: 50 - 350N
• Temperatura de funcionamiento: -20+55°C
• Grado de protección: IP44
• Tipo de motor: Irreversible
• Velocidad: 26 m/min (0.44 m/s)
• Final de carrera: Mecánico (BM30/403), Magnético (BM30/304/HS)
• Cuadro de control integrado: B70/1DC
• Encoder: Encoder interno digital + encoder magnético digital SENSORED de 4096 PPR
• Piñón externo: Z15/mod 4
• Ciclos de maniobra por dia (apertura/cierre – 24 horas sin parar): 500
• Dimensiones máximas de producto (L x W x H): 250 x 165 x 290
• Peso del producto embalado (Kg): 10,8

DIMENSIONES Y COTAS

BANCADA ROGER BM30

¿Qué es un motor Brushless?

ROGER utiliza unos motores corredera Brushless sin escobillas, es un tipo de motor eléctrico de corriente continua que, a diferencia de los motores tradicionales de corriente continua con escobillas, no utiliza escobillas para conmutar la corriente a través del rotor.

Componentes principales:

Estator: Es la parte fija del motor y contiene los bobinados o devanados de cobre. En un motor brushless, el estator crea el campo magnético que interactúa con el rotor.

Rotor: Es la parte que gira y está compuesta por imanes permanentes. En un motor brushless, el rotor no necesita estar en contacto físico con el estator.

Controlador electrónico: En lugar de escobillas, el motor brushless usa un controlador electrónico externo para conmutar la corriente en los devanados del estator. Este controlador es el que maneja el flujo de corriente para cambiar el campo magnético que hace que el rotor gire.

Ventajas de los motores brushless:

Mayor eficiencia: Al no tener escobillas, hay menos fricción interna, lo que reduce las pérdidas de energía.

Menor mantenimiento: No es necesario reemplazar escobillas, ya que no hay desgaste de estas.

Mayor duración: Los motores brushless suelen tener una vida útil más larga debido a la ausencia de desgaste mecánico.

Operación más silenciosa: Sin las escobillas rozando, el motor produce menos ruido.

Mejor control de velocidad y precisión: Gracias al controlador electrónico, es posible regular la velocidad y el par motor con mucha precisión.

VÍDEO ROGER BM30

MANUAL

Manual de instrucciones ROGER BM30 Brushless y cuadro B70
