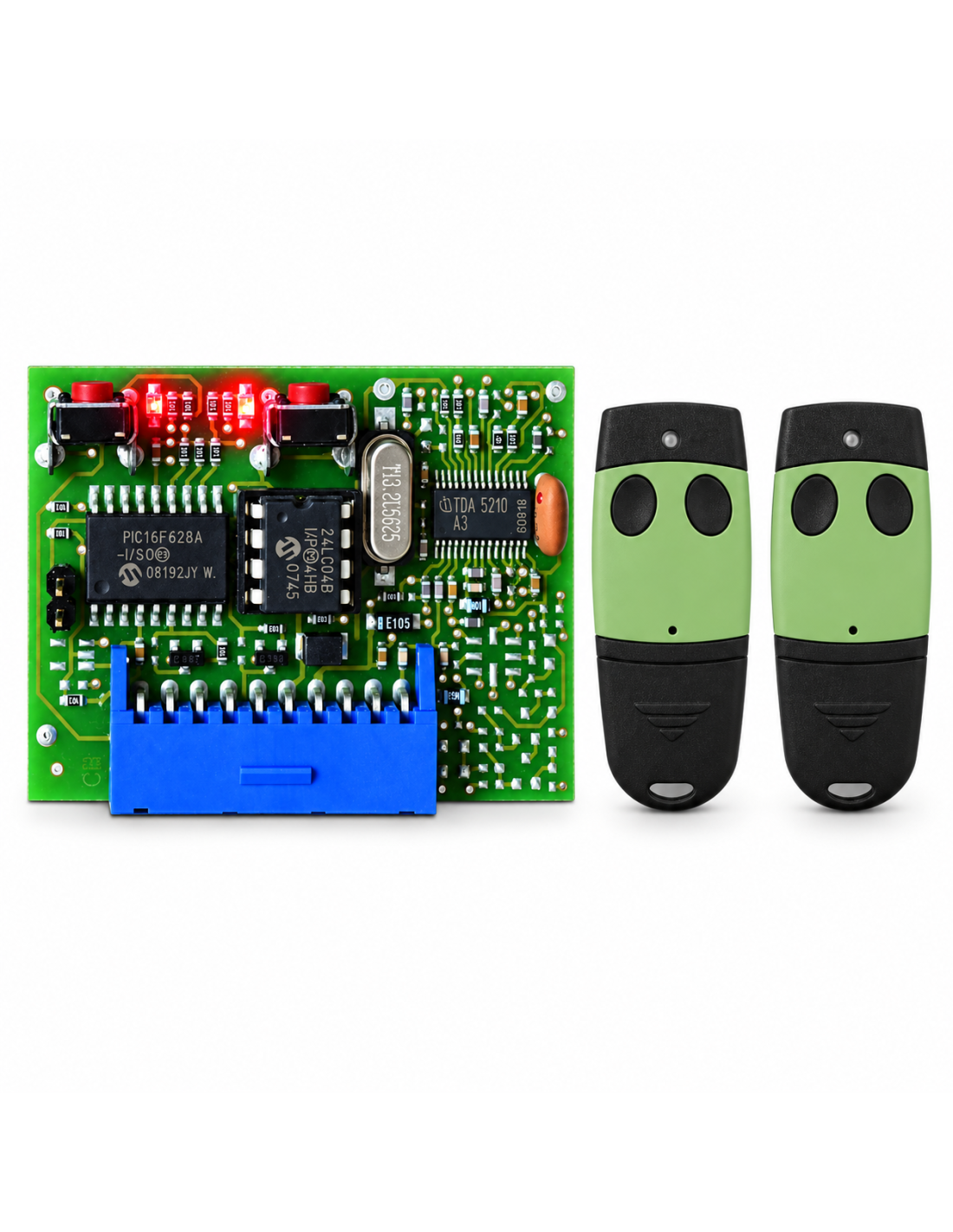

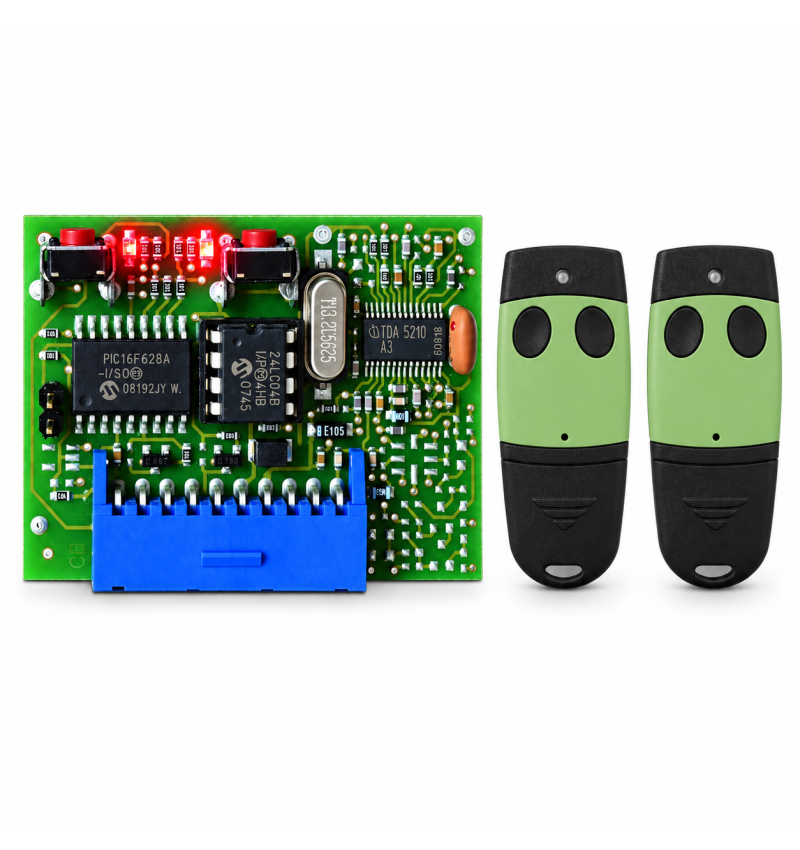

Kit de récepteur Cardin Edge OC2 avec 2 commandes TANGO2 433,92 MHz

Kit de récepteur Cardin Edge OC2 avec 2 commandes TANGO2 433,92 MHz

Ce kit est composé d'un récepteur de plug-in Cardin Edge OC2 et 2 contrôles Telcoma / Cardin tango2 de 2 canaux, tous travaillant à une fréquence de 433,92 MHz.

Le récepteur EDGE OC2 a 2 canaux avec des sorties de collecteur ouvert et est conçu pour être installé directement dans des centrales électroniques cardines / Telcoma préparé pour ce type de carte de réception.

Les contrôles TANGO2 appartenir à la génération précédente Telcoma et sont compatibles avec le récepteur EDGE OC2, permettant de maintenir ou d'élargir des installations utilisant ce système radio.

Est une solution spécialement indiquée pour les installations nécessitant récepteur et commandes dans le même ensemble, évitant d'avoir à acquérir les composants séparément.

Kit de récepteur complet + 2 commandes

✓ 1 récepteur OC2 de bord.

✓ 2 contrôles tango2.

✓ Fréquence 433,92 MHz.

✓ Système compatible avec Cardin / Central Telcoma préparé pour le récepteur de plug-in de collecteur ouvert.

Les EDGE OC2 est une carte de réception plug-ins 2 canaux pour les centrales compatibles.

Vos sorties sont de type Collecteur ouvert, cela doit donc être connecté exclusivement dans des ordinateurs préparés pour ce type de récepteur.

Travail 433,92 MHz et vous permet de mémoriser 163 codes avec la mémoire standard.

La capacité peut être étendue jusqu'à ce que 675 codes en utilisant une mémoire compatible 24LC16.

Le kit comprend 2 contrôles tango2 de la série précédente Telcoma, compatible avec le récepteur EDGE OC2.

Chaque commande a 2 boutons / 2 canaux et travailler à une fréquence de 433,92 MHz.

Les codes sont mémorisés directement dans le récepteur en utilisant la procédure d'auto-apprentissage.

Chaque commande utilise une batterie 12V type A23 / L1028.

Le récepteur EDGE OC2 il est compatible avec:

✓ Contrôles de la série Bord de cardin.

✓ Contrôles de la série précédente Telcoma TANGO compatible, comme le Tango2 inclus dans ce kit.

✓ Cardin central / Telcoma préparé récepteur de collecteur ouvert 5VDC.

Important: ne pas confondre avec Tango SW

Le récepteur EDGE OC2 il est compatible avec la série précédente Code compatible tango, mais il n'est pas compatible avec les contrôles Code de roulement de Tango ou Tango SW. Avant de remplacer un système existant, vérifiez le modèle exact des contrôles installés.

Les deux commandes inclusives doivent être mémorisées dans la edge OC2 Récepteur avant de les utiliser.

1. Avec le récepteur installé et alimenté, appuyez brièvement sur le bouton P1.

2. Placez la commande environ 50 cm du récepteur.

3. Appuyez sur le bouton de commande TANGO2 que vous souhaitez mémoriser.

4. Vérifiez les voyants du récepteur que le code a été enregistré correctement.

La fonction associée à chaque canal dépendra de la électronique central où le bord oc2 est connecté.

Récepteur de plug-in ouvert

Le bord oc2 ce n'est pas un récepteur extérieur universel avec des contacts de relais. Il est alimenté à 5VDC de l'usine et doit être installé uniquement sur Cardin / Telcoma préparé pour une carte de réception de collecteur ouvert compatible.

Ce kit peut être utilisé pour contrôler des automatismes compatibles tels que:

✓ Portes coulissantes.

✓ Portes de collations.

✓ Portes de garage.

✓ Barrières automatiques.

La compatibilité finale dépend de la centre électronique.

Télécharger Manuel Cardin Edge OC2 au PDF

■ 1 × carte de récepteur OC2 Cardin Edge de 2 canaux.

■ 2 × contrôles Telcoma / Cardin Tango2 sur 2 canaux et 433,92 MHz.
