Kit moteur électromécanique Motorline PUMA 24V pour les portes battantes

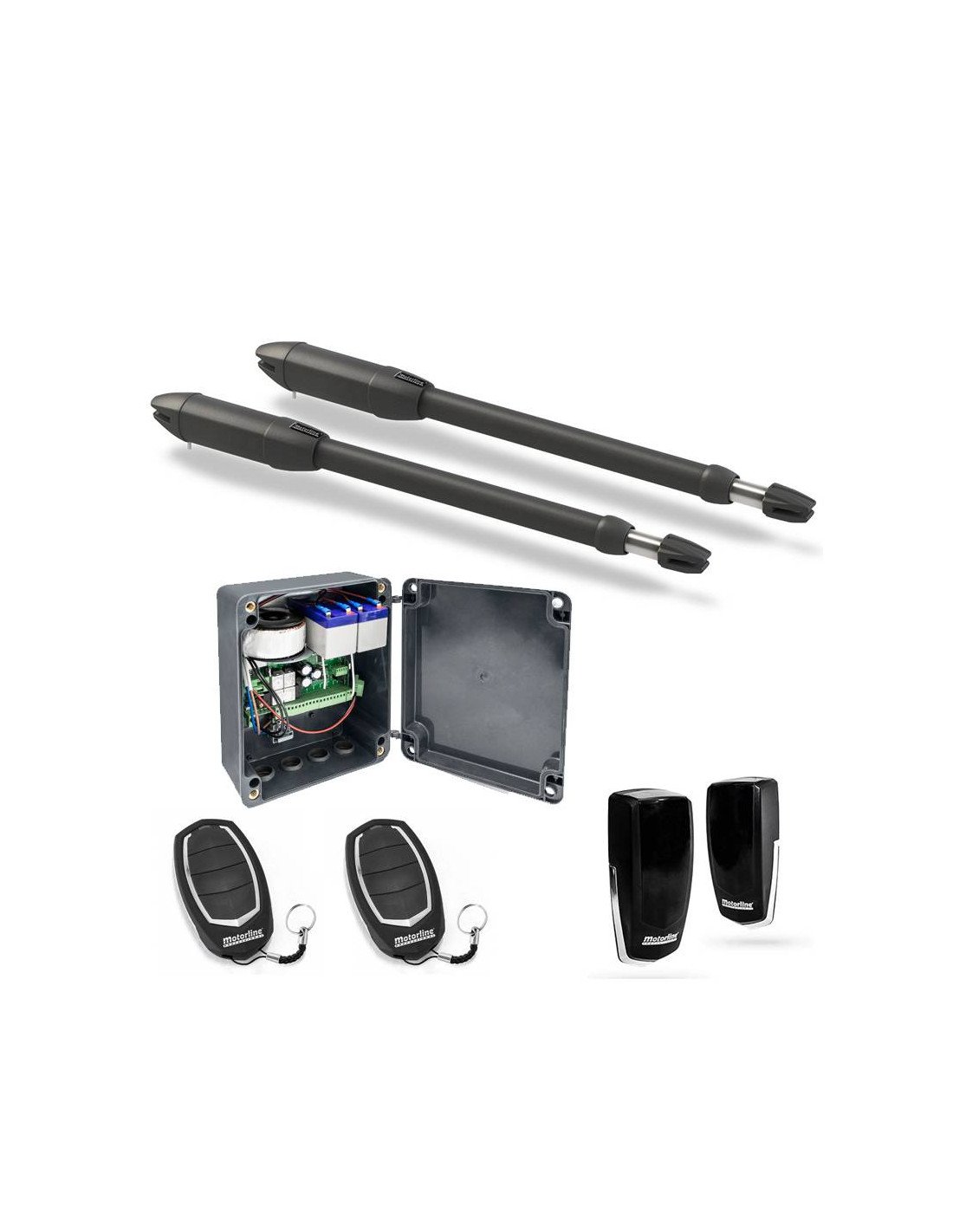

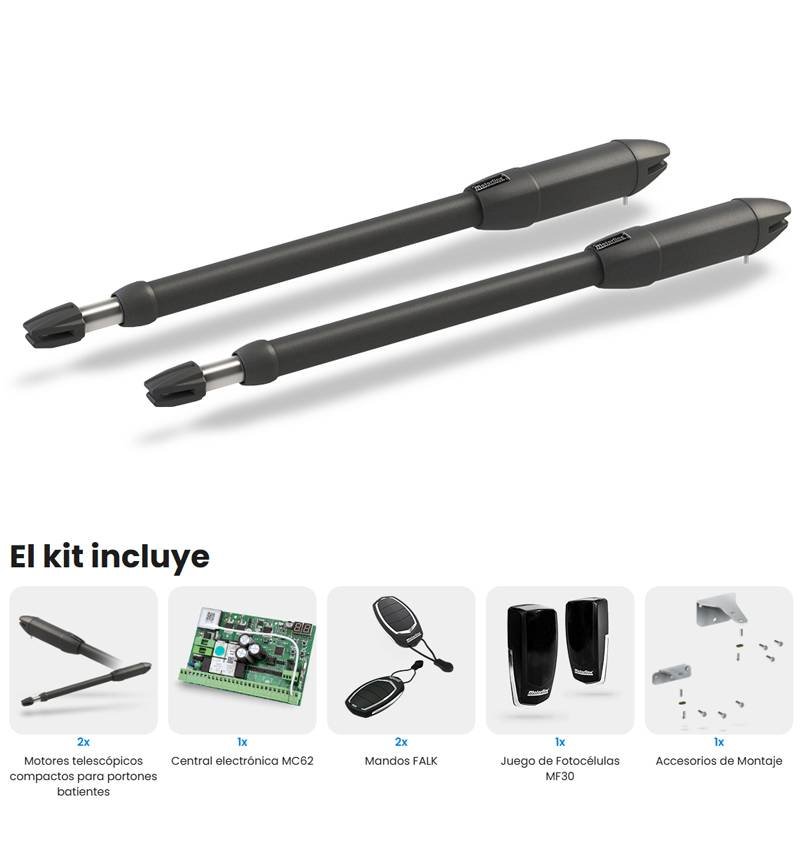

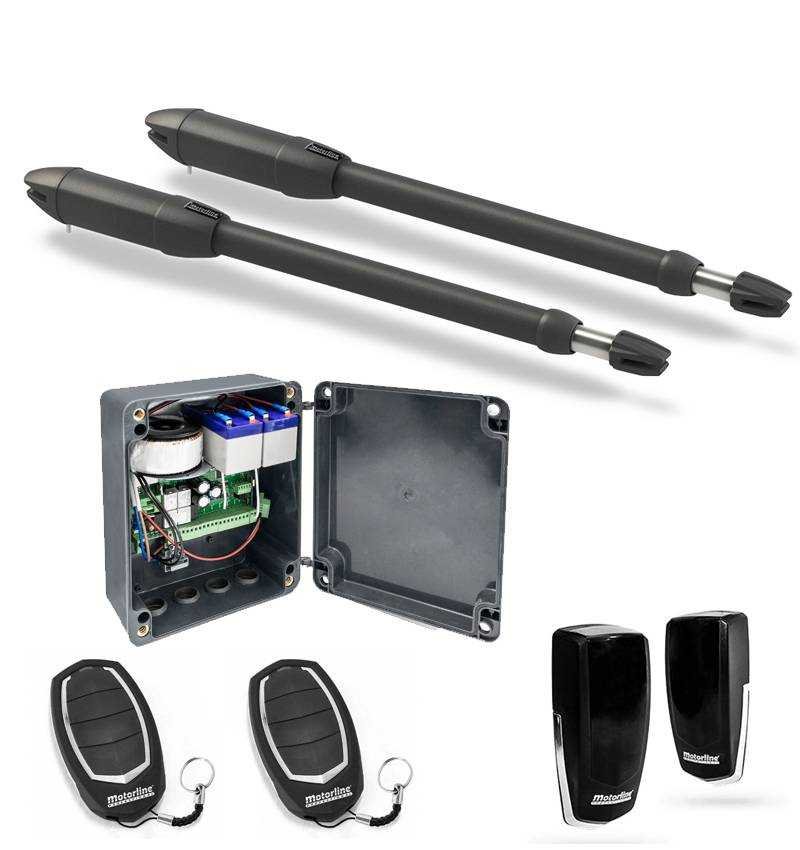

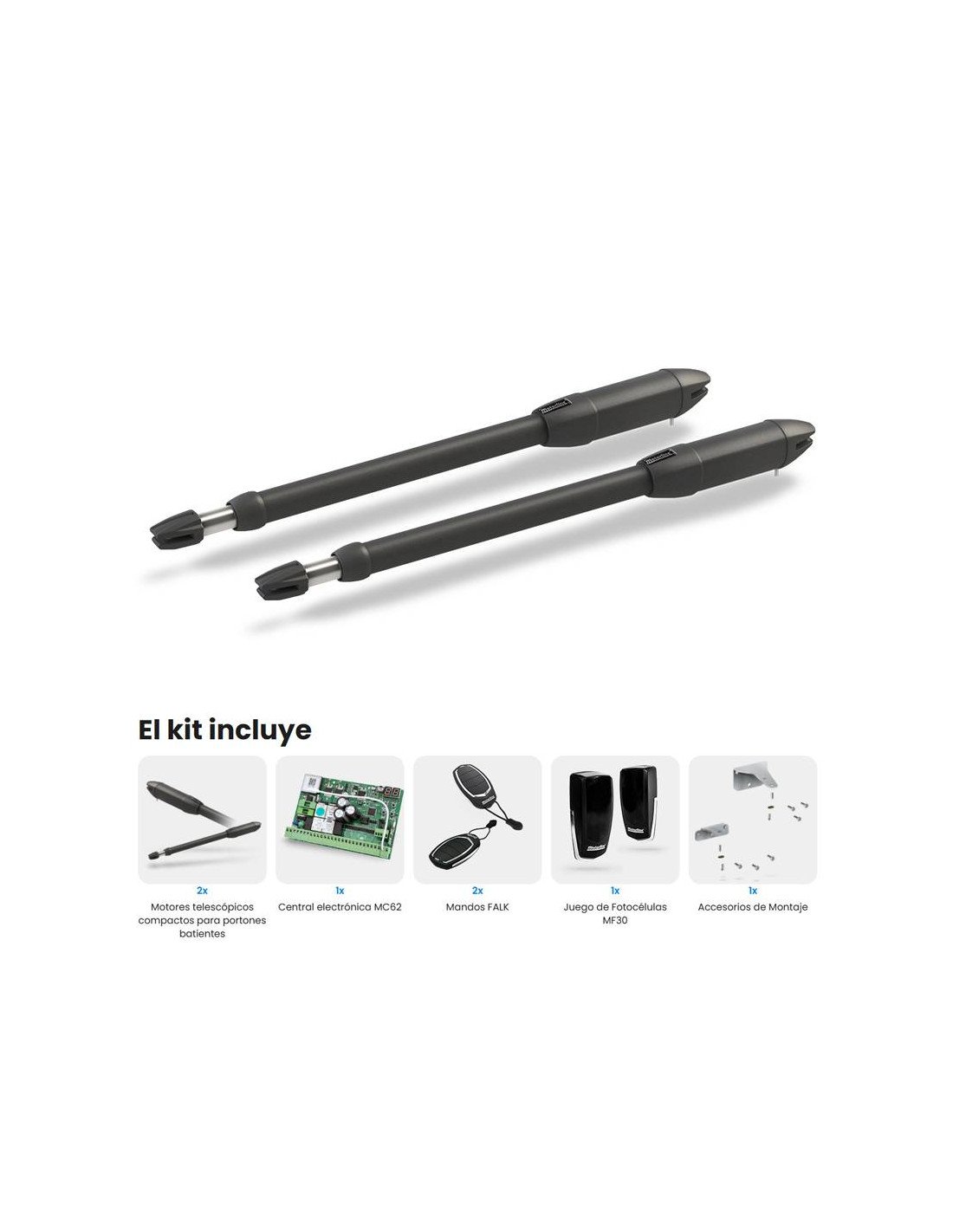

Kit Motorline PUMA 24V pour porte battante à 2 feuilles

Les Kit Motorline PUMA est conçu pour l'automatisation de portes battantes résidentielles à 2 feuilles, à travers deux moteurs électromécaniques de 24 VDC.

Les Motorline PUMA combine un design compact avec une structure en aluminium et une consommation réduite de seulement 2 A, offrant une solution efficace pour la motorisation des portes battantes.

Chaque moteur développe une puissance nominale de 50 W et a un force de blocage maximale de 2200 N, avec une vitesse d'ouverture de 20 mm / s.

Est indiqué pour feuilles 1 800 mm par feuille sans électrobell. Pour 2 000 mm une electrocerradura.

Longueur maximale de chaque feuille

✓ 1,80 m par feuille sans électronisation.

✓ 2,00 m par feuille à l'aide de electrocerradura.

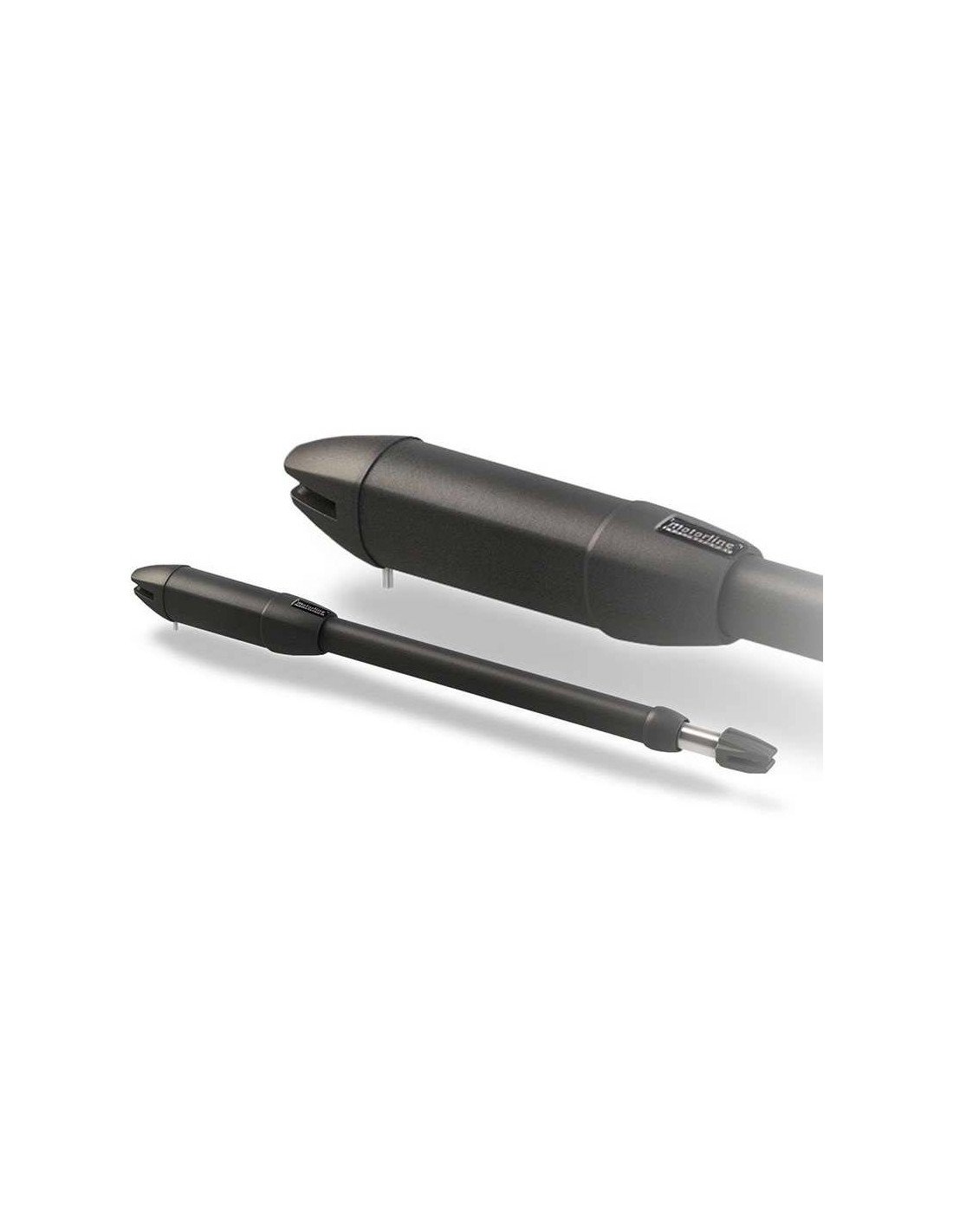

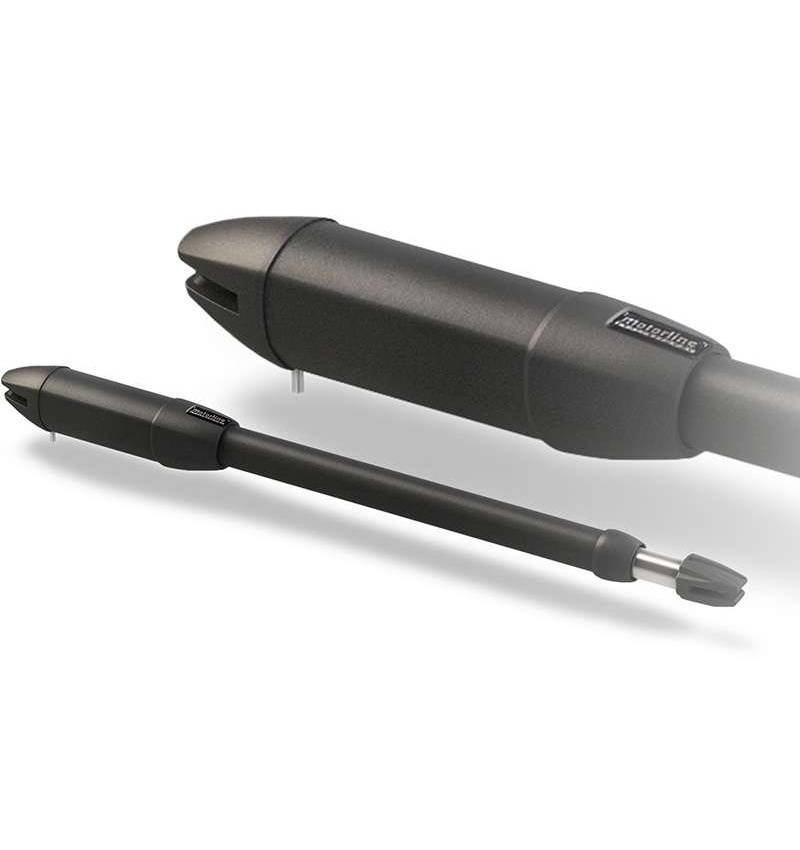

Le PUMA utilise une structure compacte avec des composants en aluminium et un bras télescopique conçu pour faciliter son intégration dans différents types de portes battantes résidentielles.

Son design combine le corps du moteur, réducteur planétaire, bras télescopique et fixations avant et arrière.

✓ Moteur électromécanique 24 VDC.

✓ Pouvoir nominal de 50 W.

✓ Consommation nominale de seulement 2 A.

✓ Force de blocage maximale de 2200 N.

✓ Vitesse d'ouverture de 20 mm / s.

✓ Course utile de 400 mm.

✓ Structure compacte et composants en aluminium.

✓ Déverrouillage manuel par clé.

✓ Degré de protection IP54.

✓ Conçu pour usage résidentiel.

Le puma est installé sur la feuille et le pilier au moyen des supports fournis. Le système peut être complété par différents accessoires de contrôle, sécurité et signalisation.

Pour assurer un fonctionnement correct, le dimensions d'installation indiquées par Motorline et avoir des butées mécaniques appropriées dans l'ouverture et la fermeture.

Les Motorline Puma a déverrouillage manuel par clé. En cas de besoin, la clé permet de bloquer ou de déverrouiller le moteur de déplacer manuellement la porte.

La longueur totale indiquée par le fabricant est approximativement 1,272 mm, avec une carrière utile de l'actionneur de 400 mm.

Avant d'effectuer l'installation, il est important de vérifier l'espace disponible sur le pilier et sur la feuille et respectez les dimensions indiquées dans le manuel.

Important pour l'installation

L'installation doit être effectuée concernant le x, y et w dimensions indiqués par Motorline atteindre l'angle d'ouverture et de fonctionnement approprié.

Ils devraient également être installés ouverture mécanique et butées de fermeture avant que le moteur atteigne la fin de son itinéraire.

Avant de connecter les moteurs, vérifiez manuellement que les deux feuilles se déplacent sans heurts et sans obstacles mécaniques.

Consultez le manuel d'installation pour vérifier les dimensions d'assemblage, l'installation, le déverrouillage, la maintenance et les procédures de dépannage.

Voir Manuel d'instructions Motorline PUMA
