Ringera Motor Roger

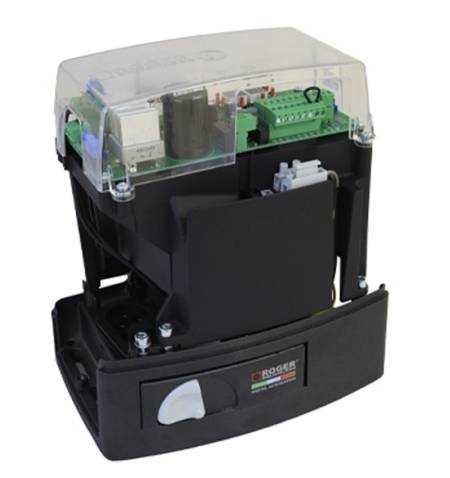

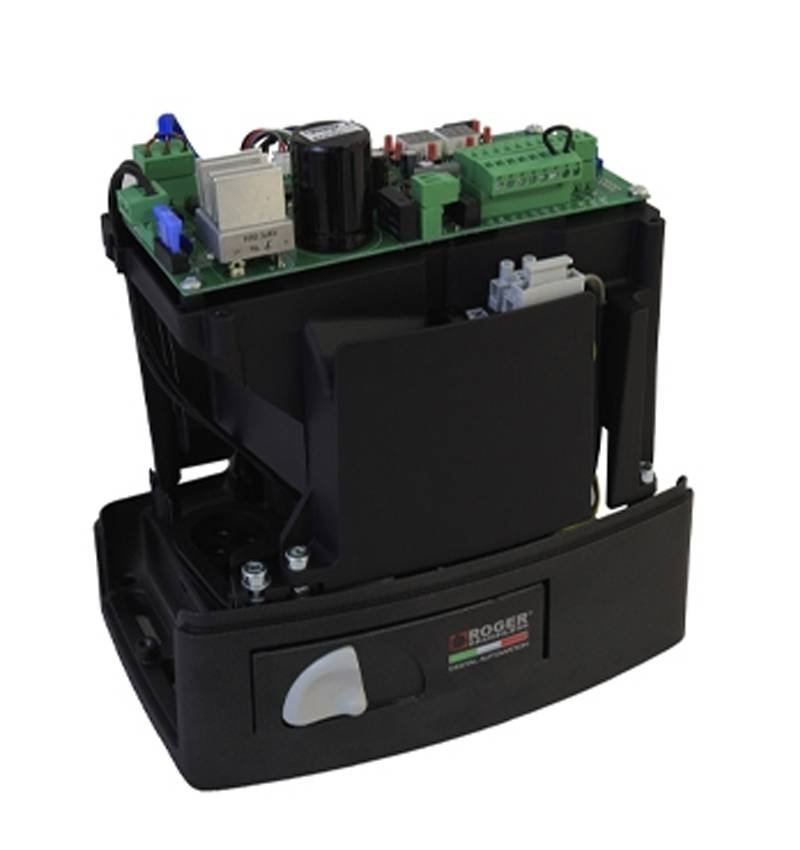

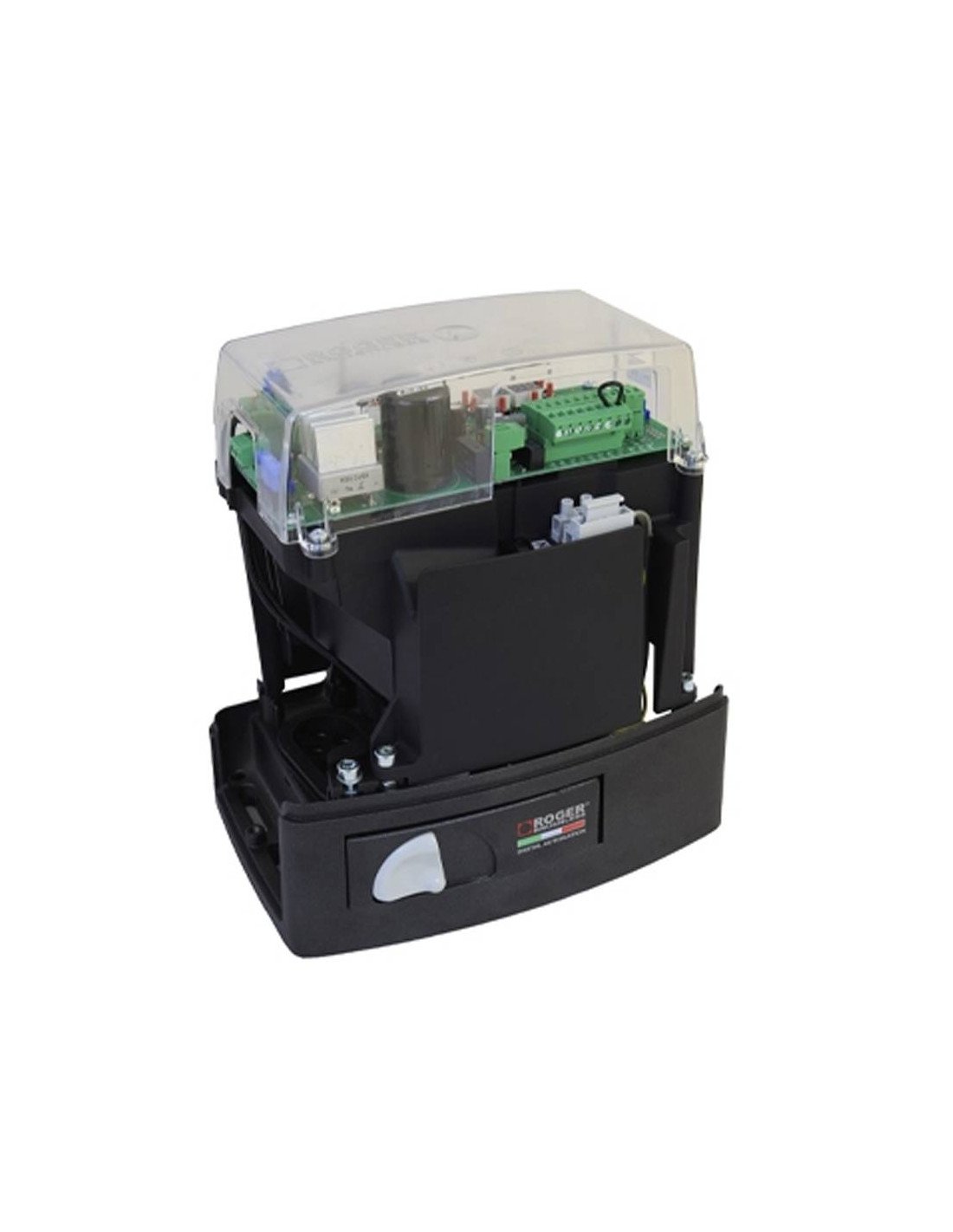

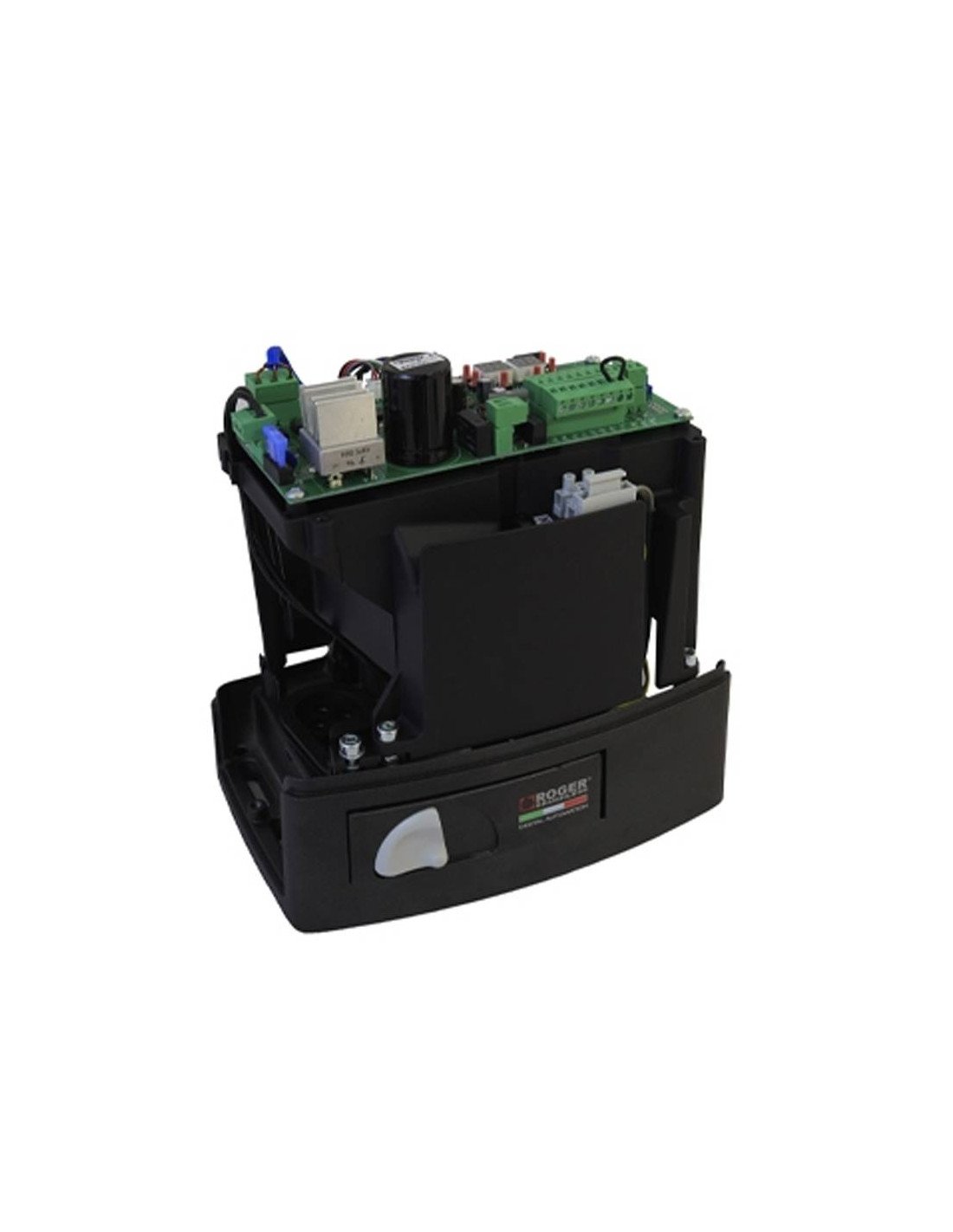

Roger Moteur coulissant sans balais 400 kg 24v (sans pinceau) avec extrémité de course mécanique (BM30 / 403) ou fin de course magnétique (BM30 / 304 / HS) et Boîte de manœuvre numérique intégrée de la série B70.

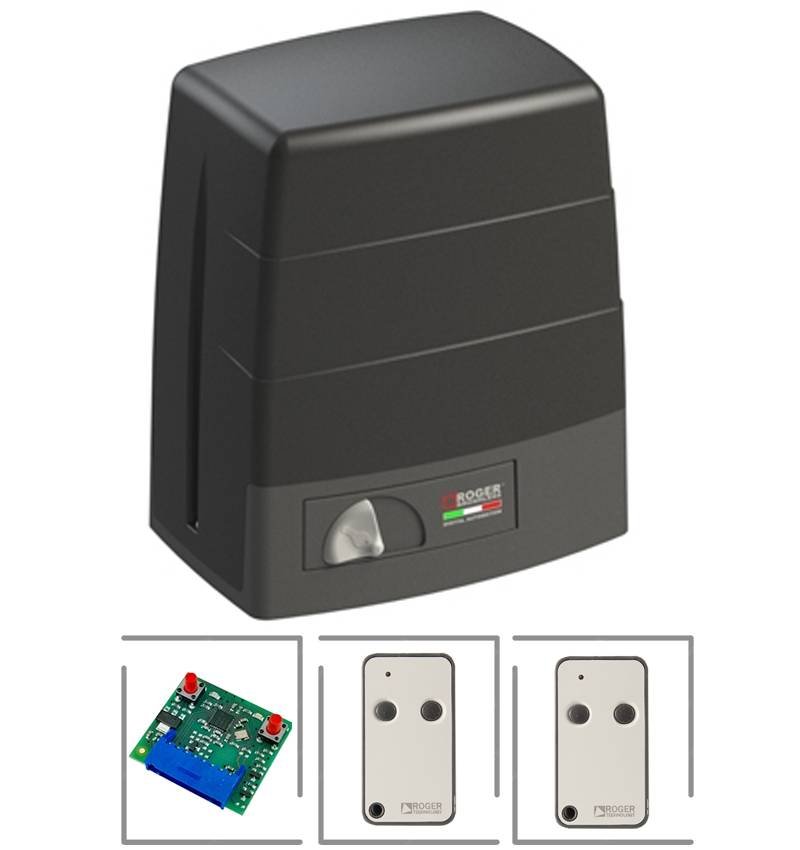

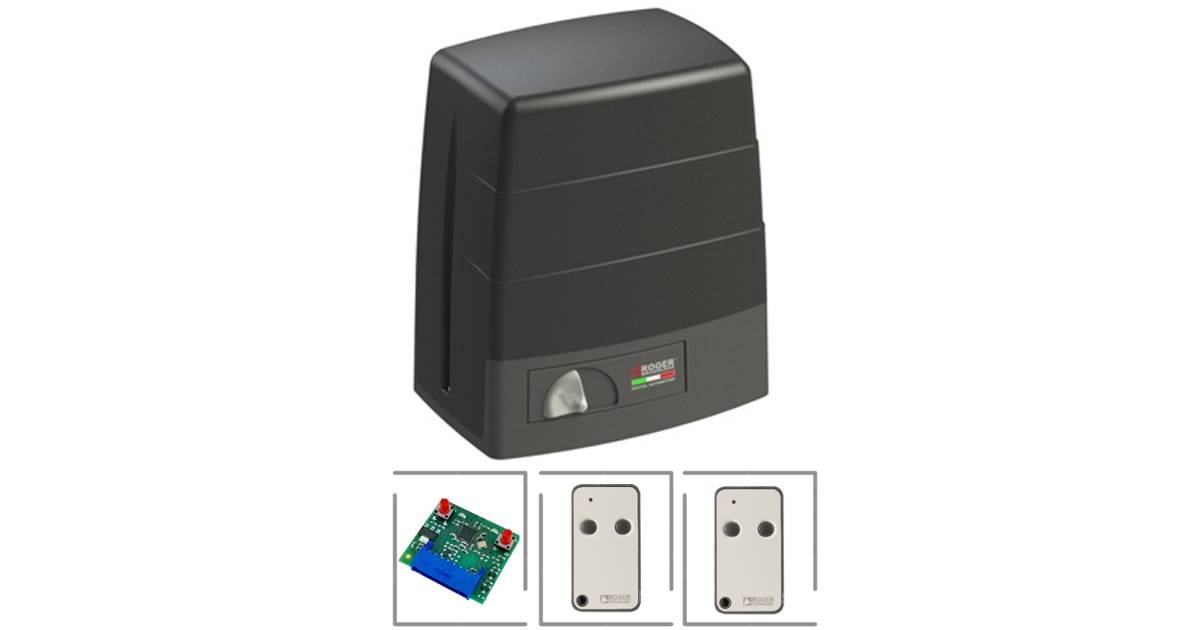

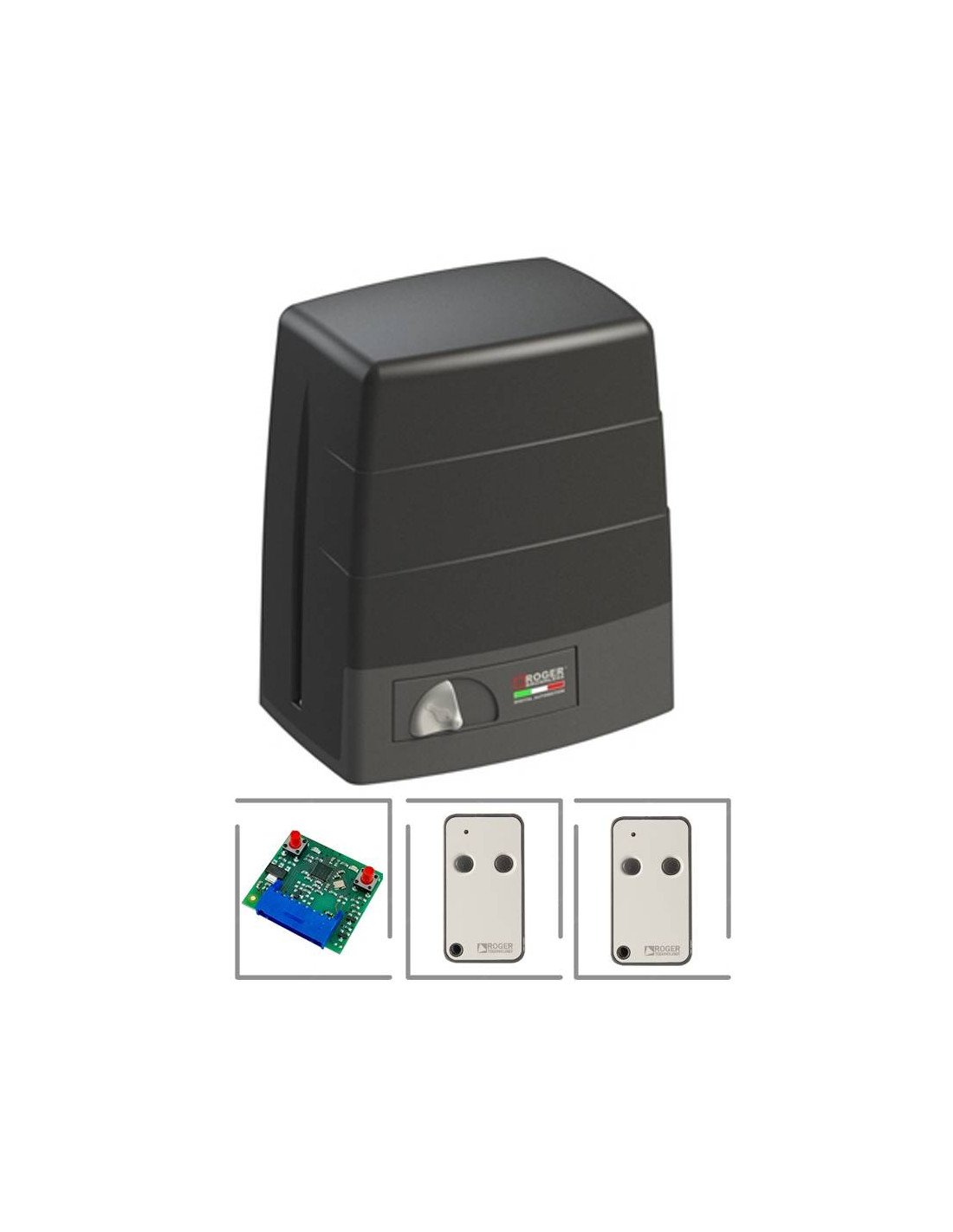

Le kit contient une carte de réception du plug-in et deux émetteurs Roger E80.

Modèles disponibles

• Kit BM30 / 403: Moteur sans balai de 400 kg, fin de course mécanique, intégré + récepteur + 2 émetteurs.
• Kit BM30 / 304 / HS: Moteur sans balai de 400 kg, haute vitesse, extrémité de course magnétique, intégré + récepteur + 2 table émettrice.

Caractéristiques techniques

• Porte max: 400 kg
• Ligne: 230V AC - 50Hz
• Alimentation automobile: 24v
• Puissance nominale: 125W
• La fréquence: Utilisation intensive
• Pousser: 50 - 350N
• Température de fonctionnement: -20 + 55 ° C
• Diplôme: IP44
• Type de moteur: Irréversible
• Vitesse: 26 m / min (0,44 m / s)
• Run-up: Mécanicien (BM30 / 403), magnétique (BM30 / 304 / HS)
• Integrated control panel: B70 / 1DC
• Codeur: Encodeur interne numérique + 4096 Codeur magnétique numérique PPR Digital
• Pignon externe: Z15 / MOD 4
• Cycles de manœuvre par jour (ouverture / fermeture - 24 heures sans arrêt): 500
• Dimensions maximales du produit (L x W x H): 250 x 165 x 290
• Poids du produit emballé (kg): 10.8

Dimensions et dimensions

Banada Roger BM30

Qu'est-ce qu'un moteur sans balai?

ROGER utilise des moteurs sans brosse sans brossage, est un type de moteur électrique courant continu qui, contrairement aux moteurs de courant continu traditionnels avec des brosses, n'utilise pas de brosses pour activer le courant à travers le rotor.

Composants principaux:

Stator: C'est la partie fixe du moteur et contient les enroulements ou les enroulements en cuivre. Dans un moteur sans balai, le stator crée le champ magnétique qui interagit avec le rotor.

Rotor: C'est la partie qui tourne et est composée d'aimants permanents. Dans un moteur sans balai, le rotor n'a pas besoin d'être en contact physique avec le stator.

Contrôleur électronique: Au lieu de brosses, le moteur sans balai utilise un contrôleur électronique externe pour changer le courant dans les enroulements du stator. Ce contrôleur est celui qui gère le flux de courant pour modifier le champ magnétique qui rend le tour du rotor.

Avantages des moteurs sans balais:

Plus grande efficacité: En n'ayant pas de pinceaux, il y a moins de friction interne, qui réduit les pertes d'énergie.

Mineur: Il n'est pas nécessaire de remplacer les brosses, car il n'y a pas d'usure de celles-ci.

Plus grande: Les moteurs sans balai ont généralement une vie plus longue en raison de l'absence d'usure mécanique.

Fonctionnement plus calme: Sans les brosses touchées, le moteur produit moins de bruit.

Meilleur contrôle de vitesse et de précision: Merci au contrôleur électronique, il est possible de réguler la vitesse et le couple de moteur avec une grande précision.

Video Roger BM30

Manuel

Manuel d'instructions Roger BM30 Tableau sans brosse et B70
