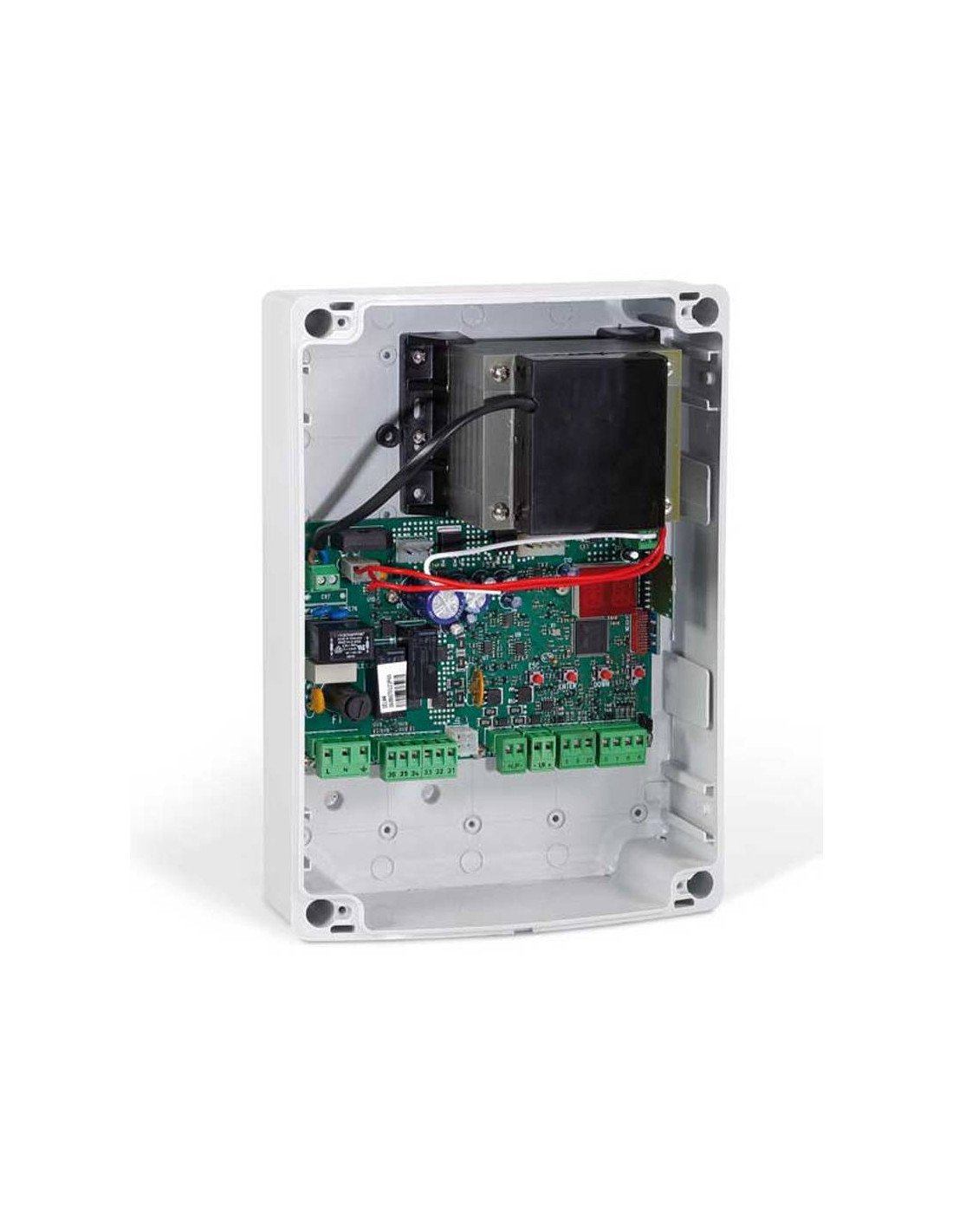

Tableau des manœuvres DITEC LCU40H pour 1 ou 2 moteurs 24Vdc avec programmation d'affichage.

Les cadres de série Ditec LCU peuvent facilement configurer, à travers l'écran, les modes de fonctionnement et de contrôle en tout temps la position et la vitesse de l'annulation, permettant une régulation de l'accélération, de la décélération et du temps de démarrage, l'espace de ralentissement et la vitesse d'approche en ouverture et fermeture. Grâce aux cartes plug-in supplémentaires, il est possible d'étendre la fonctionnalité de l'installation avec des lots de sécurité auto-contrôlés, détecteur de boucle magnétique, module Bluetooth.

Les tables LCU de Ditec se distinguent par leur facilité d'utilisation (merci à la procédure à l'avant-garde de l'autoapprentissage dans la phase d'installation) et technologie avec Encoder Virtual (qui assure un contrôle constant des forces d'impact et une détection immédiate d'obstacles; tellement qu'elle est conforme à la norme 13849 avec ou sans l'installation d'âne active). En cas de problèmes, le datalogging via l'affichage LED (LCU30H) ou par microSD dédié et logiciel (LCU40H) permet d'analyser la chronologie des dernières alarmes, simplifiant considérablement l'emplacement des anomalies et l'entretien. Grâce à SW Amigo (disponible gratuitement dans la zone de téléchargement du site), vous pouvez visualiser et analyser avec précision les données.

Qualité certifiée par TUV Rheinland !

■ Module de récepteur radio 433 MHz préinstallé (commutable au module 868 MHz)

■ module mémoire amovible

■ fonction GREEN MODE pour réduire la consommation à moins de 1 W

■ Préparation de l'alimentation SOLAR et/ou hybride

■ degré de protection conteneur plastique IP55

■ température de fonctionnement de -35°C / + 55°C (avec fonction NIO)

■ dimensions HxLxP: LCU30H: 261 x 187 x 105 mm LCU40H: 357 x 238 x 120 mm

CARACTERISTIQUES TECHNIQUES

• Alimentation: 230V~ 50/60Hz
• Consommation: 0.6A
• Fuseau: F2A
• Moteur de sortie: 24V 12A max (X2)
• Accessoires permanents: 0-30 24V 0.15A
• Accessoires 0-1 (La somme des accessoires 0-30 et 0-1 ne doit en aucun cas dépasser 0,5A): 24V 0.5A
• Température ambiante: -20°C - +55°C
• Codes radio mémorables: 100 / 200 voir RO → MU → 20/10 (Appartement 11.6)
• Fréquence radio: 433,92MHz
• Niveau de protection des conteneurs: IP55
• Dimensions du produitPour: 238 x 357 x 120
• Cycles de fonctionnement Voir les caractéristiques de l'actionneur utilisé.

MANUAL

Manuel d'instructions DITEC LCU40H
