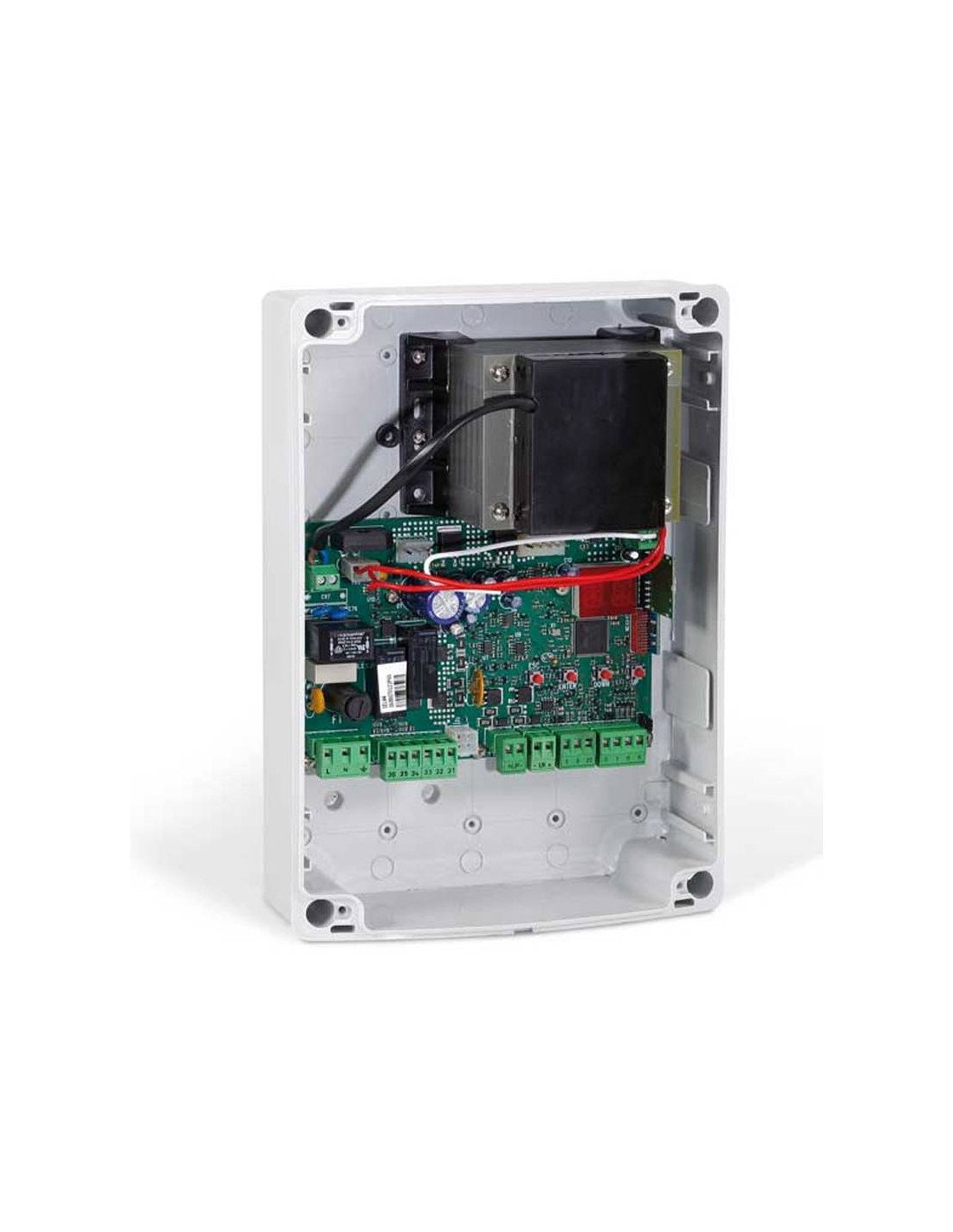

Cuadro de maniobras DITEC LCU40H para 1 o 2 motores a 24Vdc con programación por display.

Los cuadros de la serie Ditec LCU permiten configurar fácilmente, por medio del display, los modos de funcionamiento y controlar en todo momento la posición y la velocidad de la cancela, permitiendo una regulación del tiempo de aceleración, deceleración y arranque, del espacio de ralentización y de la velocidad de acercamiento en apertura y cierre. Gracias a las tarjetas enchufables adicionales es posible expandir aún más las funcionalidades de la instalación con burletes de seguridad autocontrolados, detector de lazo magnético, módulo Bluetooth.

Los cuadros Ditec LCU se distinguen por su facilidad de uso (gracias al procedimiento a la vanguardia de autoaprendizaje en fase de instalación) y por la tecnología con Encoder Virtual (que asegura un control constante de las fuerzas de impacto y la detección inmediata de los obstáculos; tanto es así que cumple con la norma 13849 con o sin la instalación de burletes activos). En caso de problemas, el datalogging mediante display de led (LCU30H) o a través de microSD y software dedicado (LCU40H) permiten analizar la cronología de las últimas alarmas, simplificando considerablemente la localización de anomalías y el mantenimiento. A través de SW Amigo (disponible gratuitamente en el área de descargas del sitio web) se pueden visualizar y analizar con precisión los datos.

¡Calidad certificada por TUV Rheinland!

■ módulo receptor de radio 433 MHz pre-instalado (conmutable con un módulo de 868 MHz)

■ módulo de memoria extraíble

■ función GREEN MODE para reducir el consumo a menos de 1 W

■ preparación para alimentación SOLAR y/o híbrida

■ grado de protección contenedor plástico IP55

■ temperatura de funcionamiento de -35°C / + 55°C (con función NIO)

■ dimensiones HxLxP: LCU30H: 261 x 187 x 105 mm LCU40H: 357 x 238 x 120 mm

CARACTERÍSTICAS TÉCNICAS

• Alimentación: 230V~ 50/60Hz
• Consumo: 0,6A
• Fusible: F2A
• Salida motor: 24V 12A max (X2)
• Alimentación accesorios permanente: 0-30 24V 0,15A
• Alimentación accesorios 0-1 (La suma de los accesorios 0-30 y 0-1 no debe en ningún caso superar 0,5A): 24V 0,5A
• Temperatura ambiente: -20°C - +55°C
• Códigos radio memorizables: 100 / 200 véase RO → MU → 20/10 (Apartado 11.6)
• Frecuencia radio: 433,92MHz
• Grado de protección del contenedor: IP55
• Dimensiones del producto: 238 x 357 x 120
• Ciclos de funcionamiento Consulte las características del actuador utilizado.

MANUAL

Manual de instrucciones DITEC LCU40H
