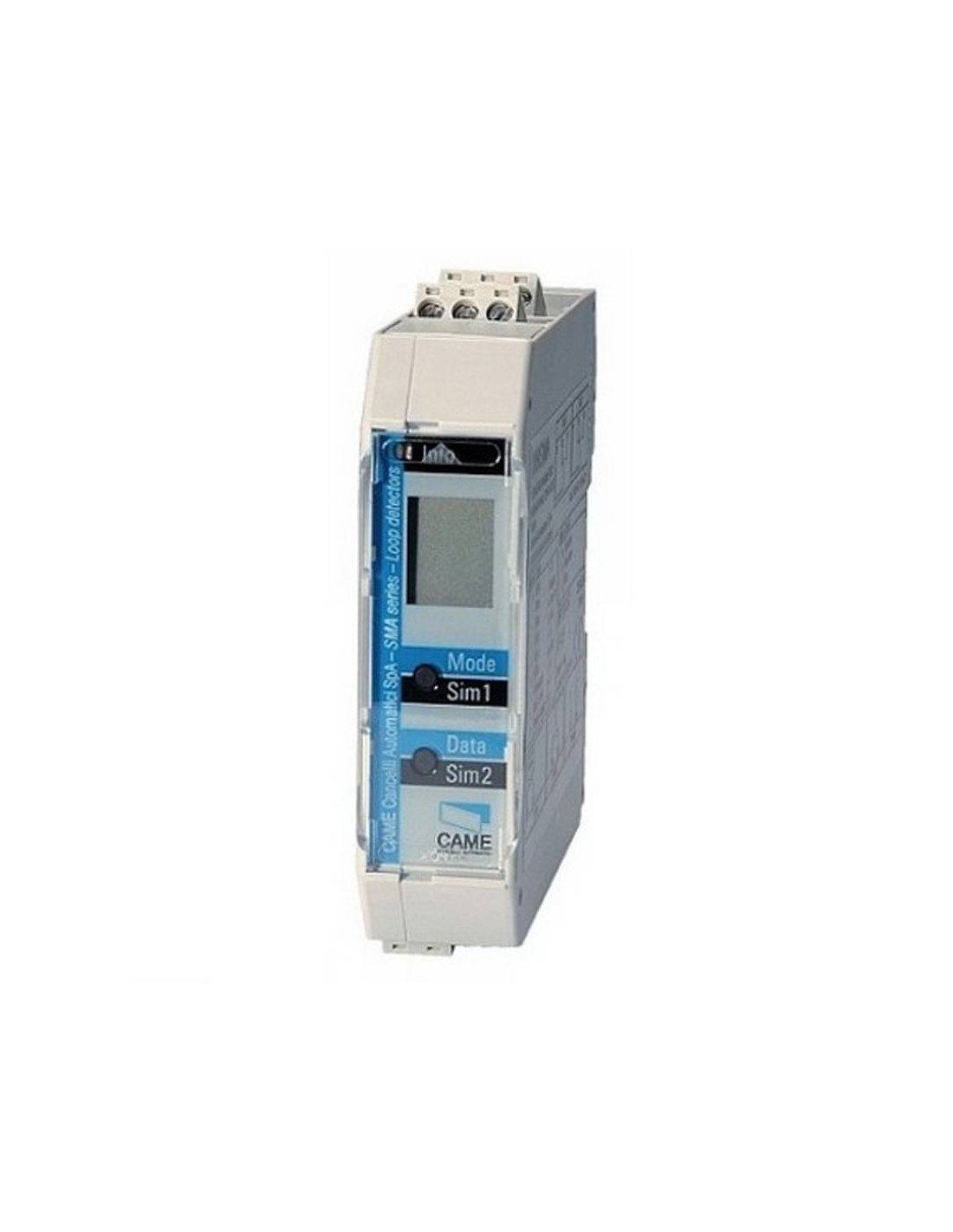

Sensores magnéticos CAME SMA para detecção de massas metálicas.

EXPLICAÇÃO MAGNÉTICA

Um laço magnético é ideal para detectar o passar de veículos. O equipamento é formado por uma placa base que contém os relés de saída e um cartão que é o detector magnético. Entrada do laço para o detector protegida contra sobretensões. Reajuste automático.

Um laço magnético serve para detectar veículos (automóveis ou motos) quando esse veículo passa por cima do laço a porta reverte sua manobra exatamente como se passássemos por uma fotocélula. "Se a porta estiver a fechar-se e passarmos por cima do retângulo onde está o laço magnético, a porta abre-se". Também podemos colocar um laço magnético para que, quando estivermos sobre o laço, possamos abrir a porta. "A porta só se abre quando há um veículo sobre o laço magnético"

O detector deve ser instalado o mais próximo possível do laço e a ligação deve ser feita por cabo trançado. Ao ligar a alimentação, o detector entra automaticamente em fase de reajuste.

Uma configuração correta do laço e do detector assegurará um sistema de detecção adequado.

Para fazer um laço, utilizar um cabo de isolamento com uma secção de 1 a 1,5 mm2 e dar o número de voltas de acordo com a medida rectangular escolhida. Enterrar o laço de modo a que a sua geometria não seja alterada pela passagem de veículos. A profundidade da ranhura onde colocaremos o laço deve estar entre 3 e 5 cm. O laço deve ser instalado com os lados mais longos em ângulos retos na direcção do movimento do tráfego. A partir do laço até ao detector, o cabo deve ser entrelaçado para evitar que este trecho influencie a detecção (mínimo de 20 voltas por metro). Conectar o cabo trançado ao terminal de ligação para esse efeito, o comprimento deste trecho não deve exceder 10 m, uma vez que a sensibilidade do detector diminui com esta distância.

DISPONIBOS MODELOS

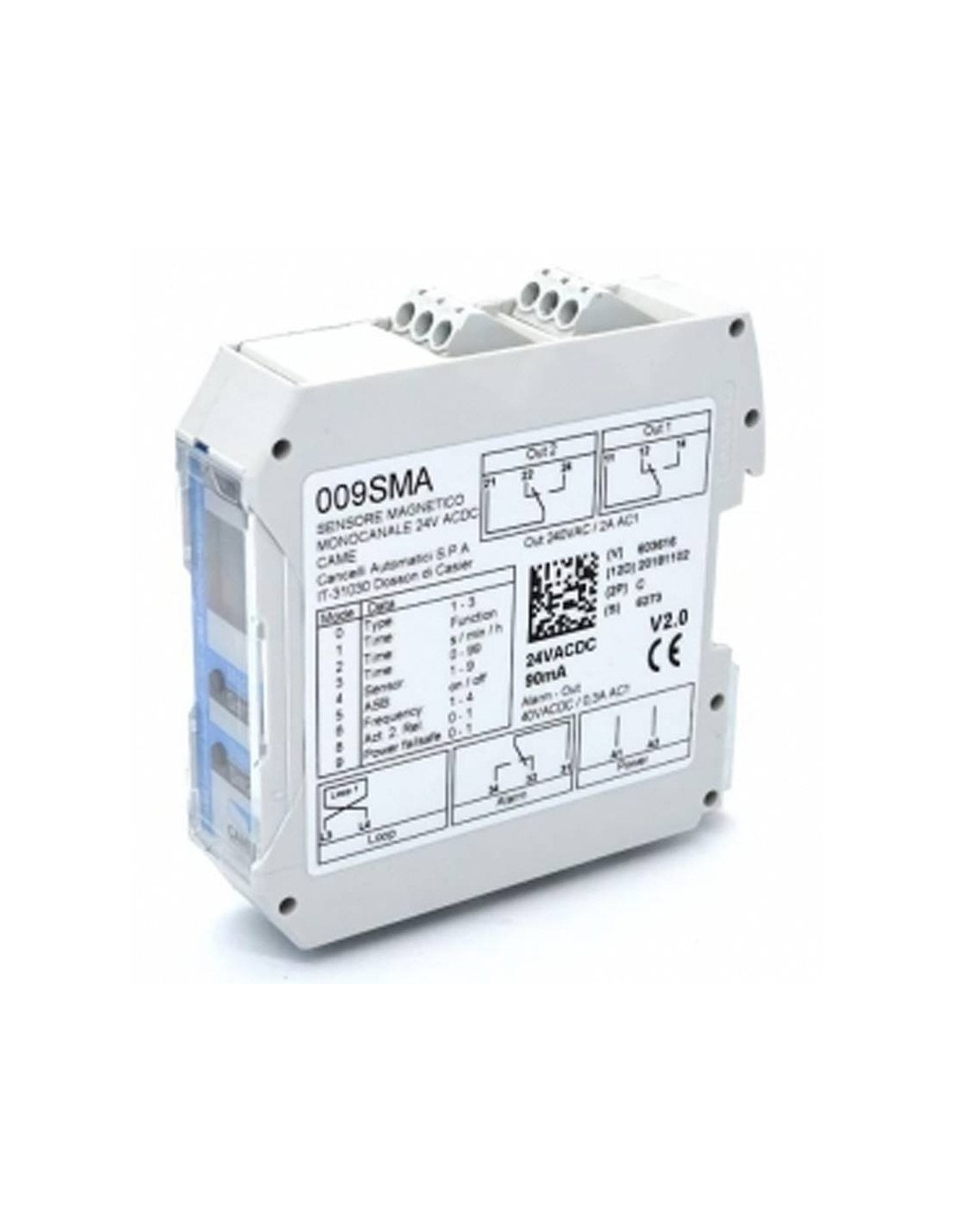

• 009SMA: sensor magnético monocanal 24V.

• 009SMA2: 24V sensor magnético bicanal.

• 009SMA220: Sensor magnético monocanal 230V.
