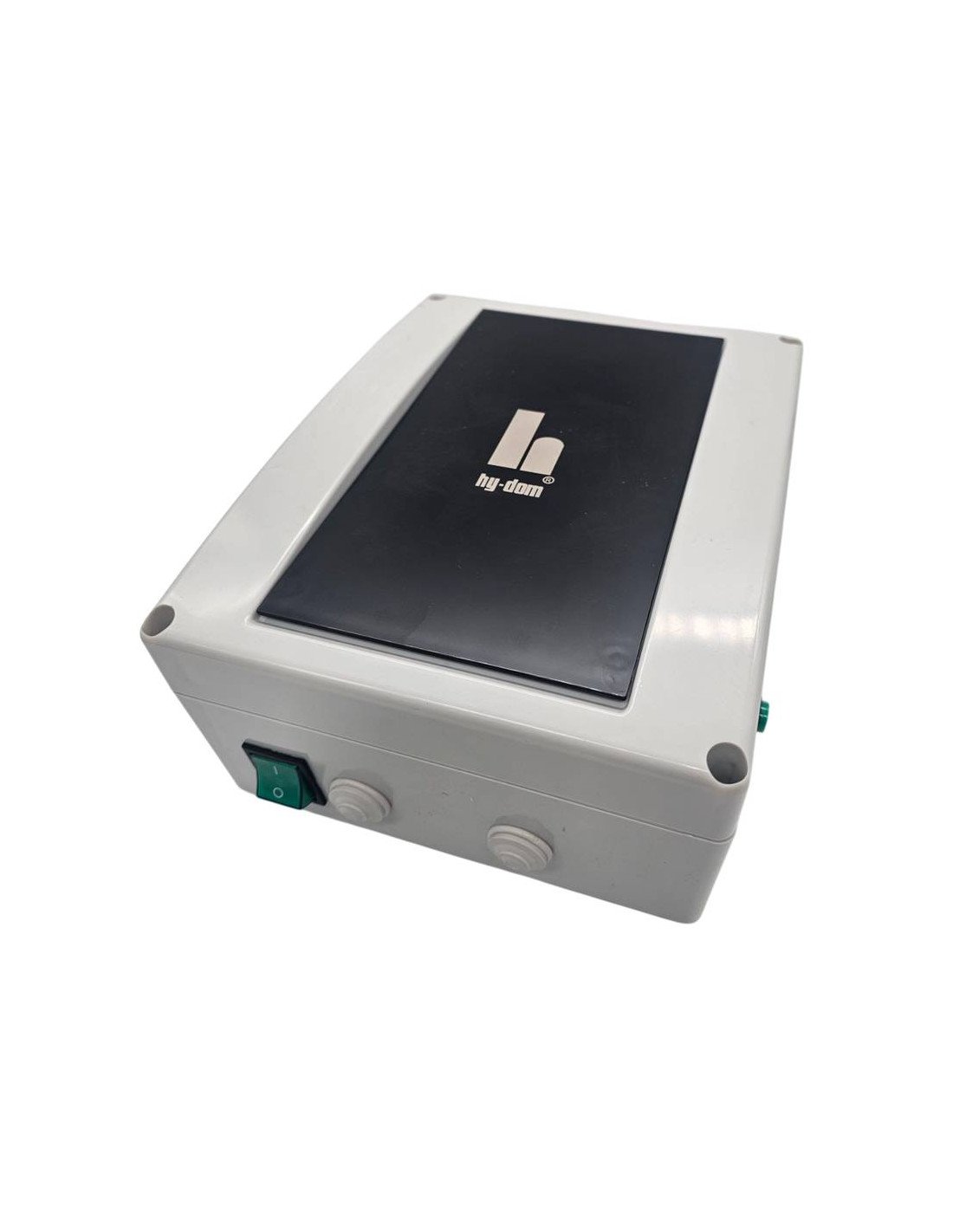

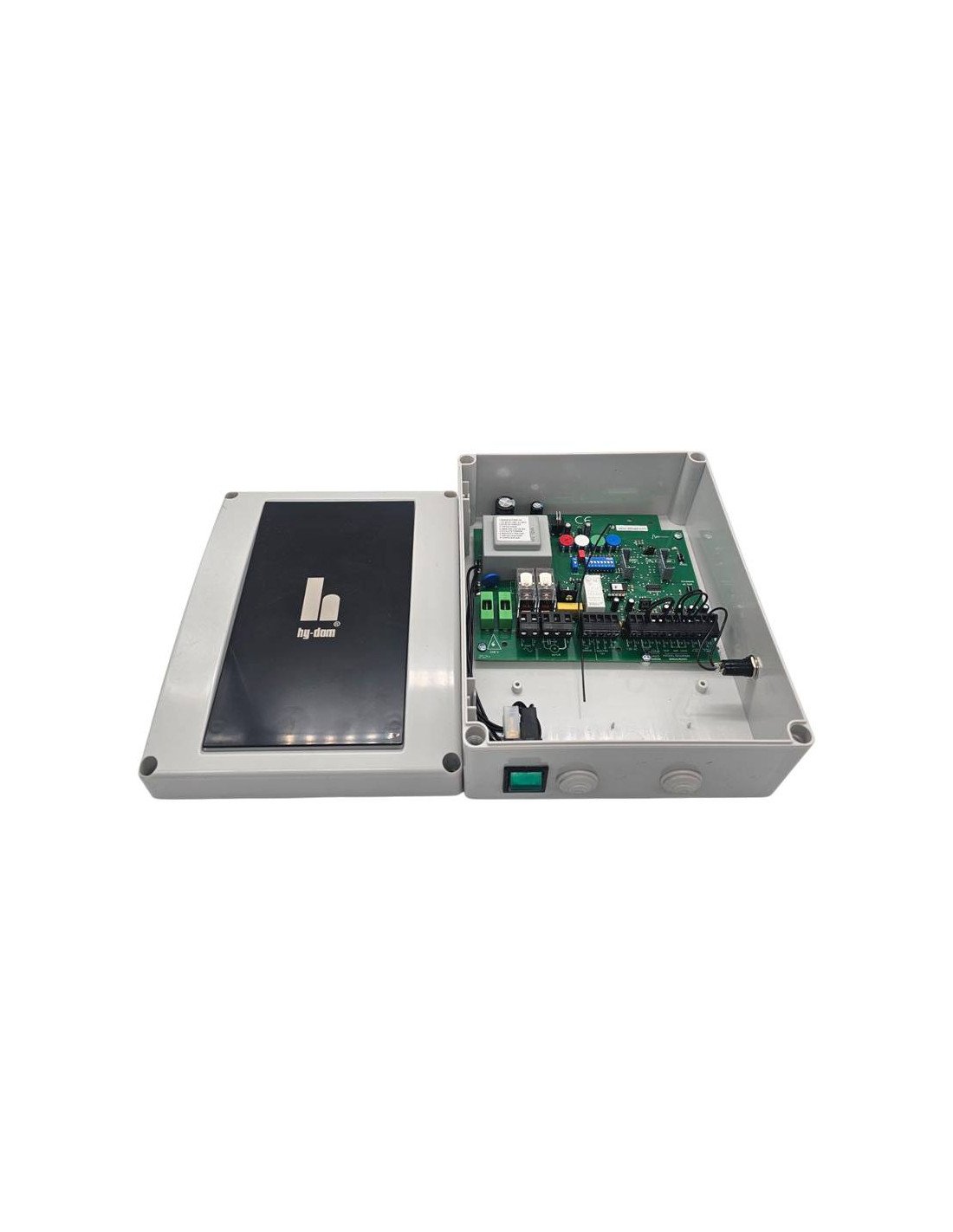

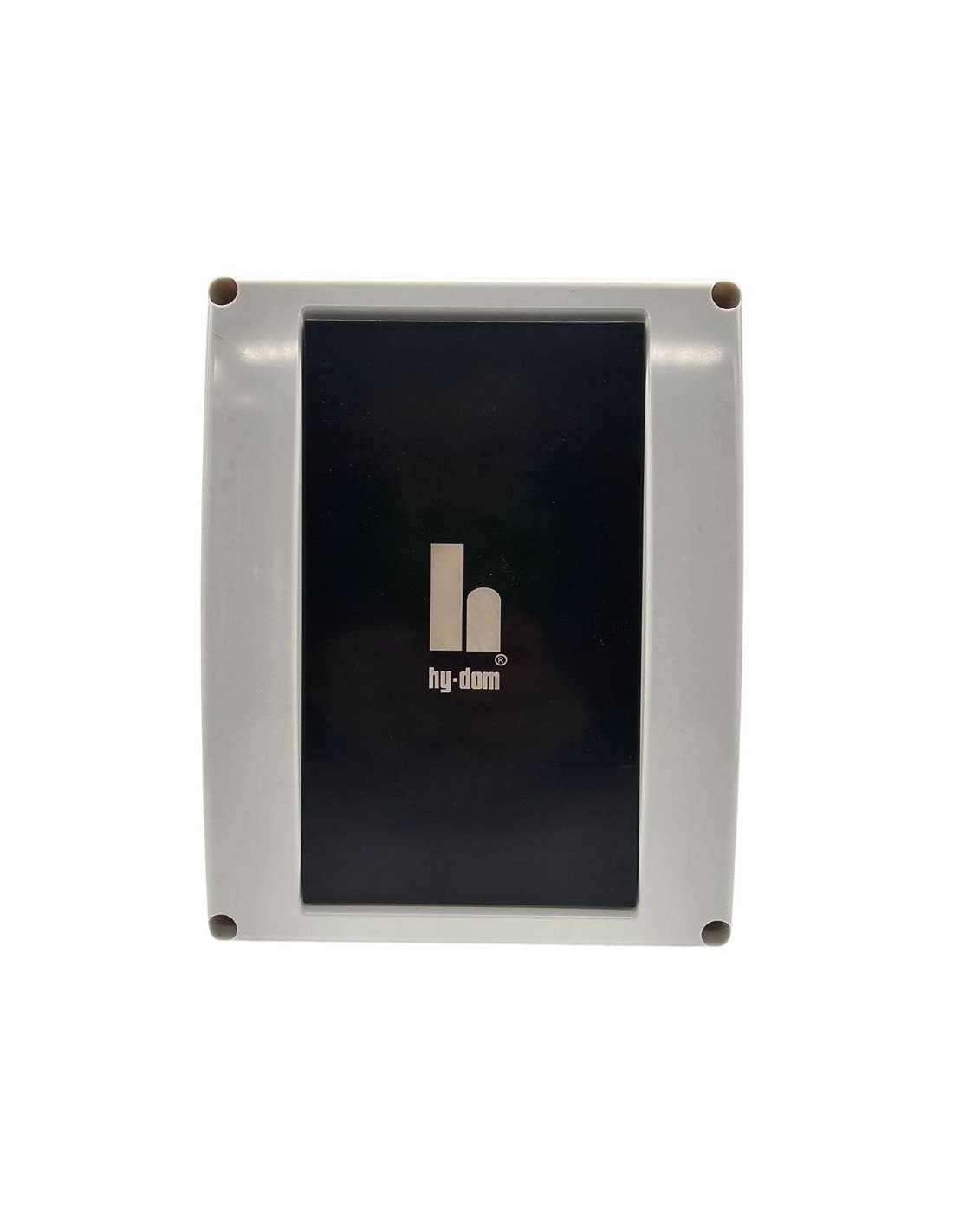

CUADRO DE MANIOBRAS HYDOM QMB2

PARA PUERTAS BASCULANTES Y BATIENTES

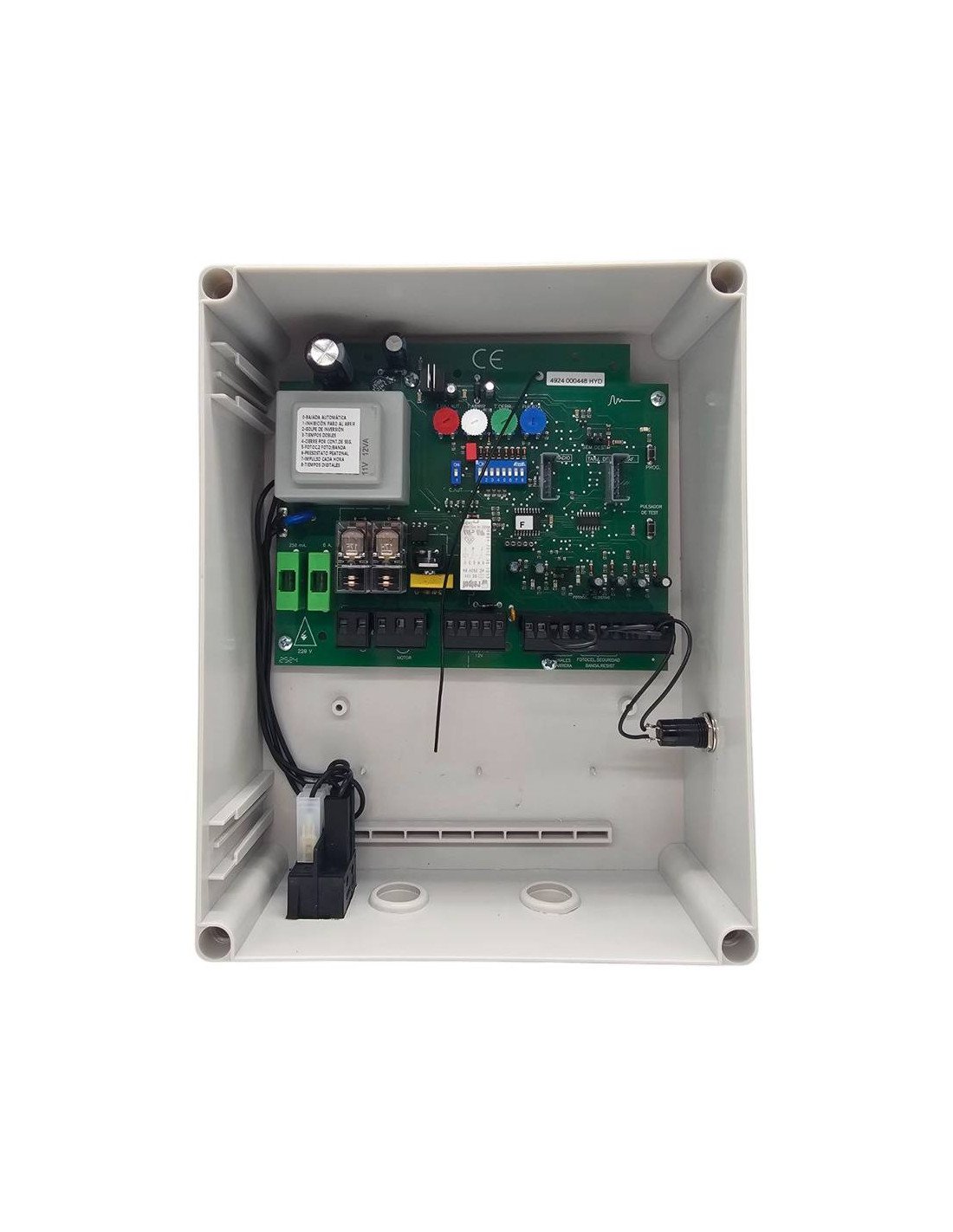

Cuadro de maniobra HYDOM QMB2 para 1 motor a 230V, con regulación de fuerza y paro suave al final de las maniobras de apertura y cierre, la facilidad de la programación y los indicadores luminosos en las entradas de control lo hace muy versátil y práctico para la mayoría de automatismos.

La central incluye entradas para finales de carrera, electrocerradura, luz de garaje, fotocélulas y bandas de seguridad.

CARACTERÍSTICAS HYDOM QMB2

• Función de paro suave en apertura y cierre.
• Regulador de fuerza.
• Tipo de cierre puede ser automático mediante un regulador independiente para el tiempo de pausa mediante memoria o manual.
• Regulador independiente de tiempo de apertura y cierre.
• Conexiones de finales de carrera apertura y en cierre.
• Salida para activación de electrocerradura de 12 V AC/DC con posibilidad golpe de inversión, contacto luz de garaje, luz de destello, pulsador alternativo y pulsador peatonal.
• Dispone de dos entradas de seguridad independientes, una para fotocelula que actua durante el cierre de la puerta y otra que puede conectrase a una fotocelula o bien a una banda neumática con contacto resitivo. Esta última puede seleccionarse mediante microinterruptor. Con el interruptor en OFF la seguridad actúa sólo en la apertura, parando la puerta, o bien para la puerta e invierte durante 1 segundo tanto en la apertura como en el cierre.
• El cuadro tiene una salida para test (comprobación) de fotocélulas. Se puede utilizar en el caso de montar fotocélulas con entrada de test o bien fotocélulas de Emisor/Receptor.
• Tarjeta de radio y semáforo opcionales.

TARJETAS ENCHUFABLES ADMITIDAS

• Tarjeta semáforos modelo TSE.
• Tarjeta receptora de radio, modelos SRT o SRT MINI

ESQUEMA HYDOM QMB2

MANUAL

Manual de instrucciones Hydom QMB2
