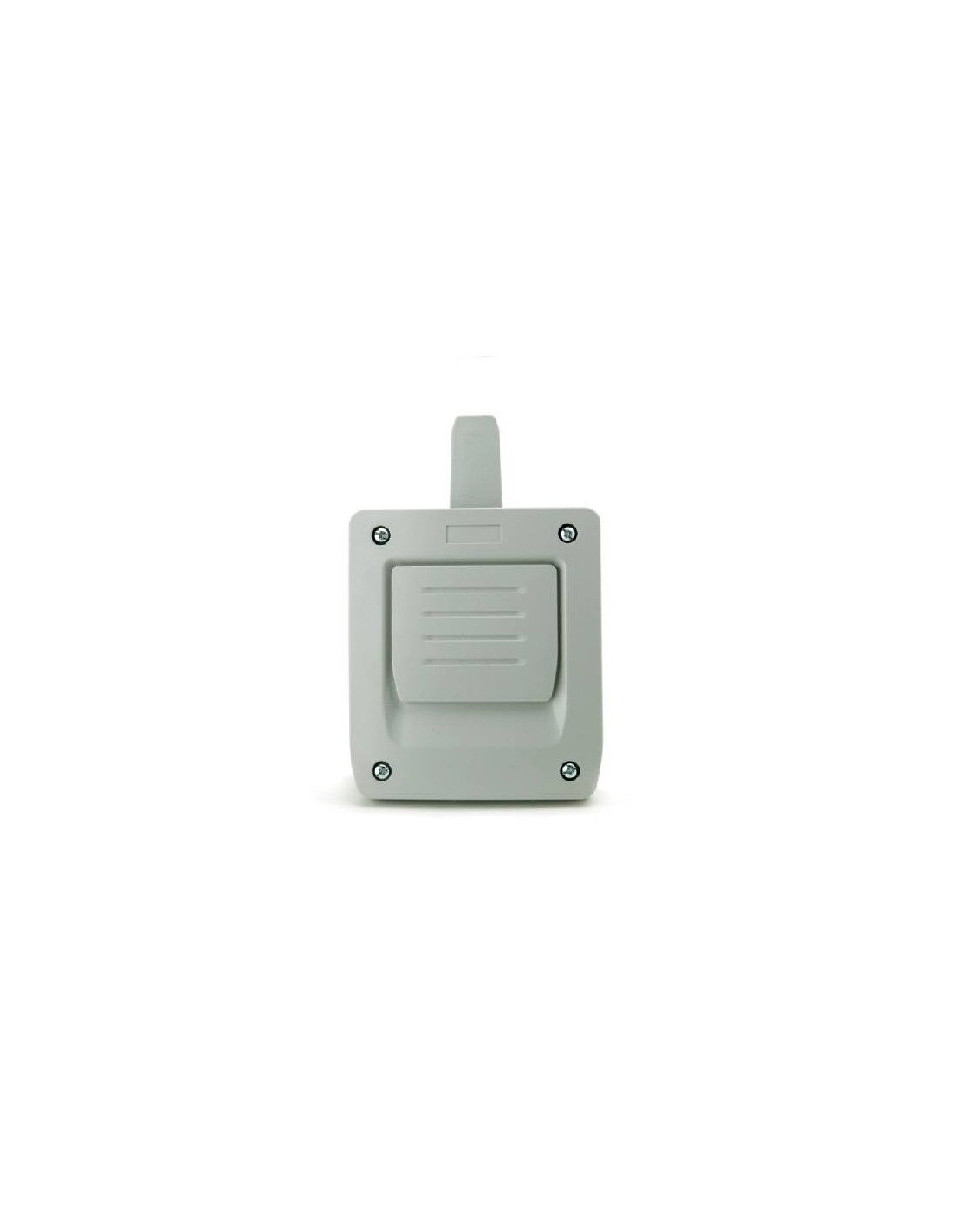

Detector magnético Forsa para controlar el paso de vehículos

Detector magnético Forsa de gran precisión al cual se conecta una espira que permite detectar la presencia de vehículos

(masas metálicas) en una área predeterminada.

Aplicaciones principales:

• Control de entradas / salidas de vehículos para dar acceso a puertas de garaje, cancelas, barreras, etc.

• Detección de vehículos cerca de instalaciones de semáforos automáticos.

• Detección de masas metálicas desde un área predeterminada.

CARACTERÍSTICAS TÉCNICAS

• Alimentación 230 Vac
• Consumo máximo 14mA a 230Vac
• Frecuencia de oscilación 40kHz a 140kHz
• Inductancia espira 30μH a 250μH
• Nº espiras conectables 1
• Contactos relés 6A , 230V
• Temperatura de funcionamiento -20ºC a +85ºC (hasta 98%Hr)
• Estanqueidad IP54 (con prensaestopas IP65)
• Dimensiones 140 x 220 x 55 mm
• Peso 623 g

FUNCIONAMIENTO

Funcionamiento básico.

Presencia (contacto conmutado NO/NC): al detectar un vehículo se abre el contacto activando la presencia.

Entrada (contacto NO): se cierra en el momento en que un vehículo entra en la espira.

Salida (NO): se cierra en el momento en que un vehículo sale del área cubierta por la espira

MANUAL

Manual de instrucciones Forsa DMS
