Interfaz Sommer OSE5095 para barreras OSE

Interfaz Sommer OSE5095 para señal OSE 3 hilos

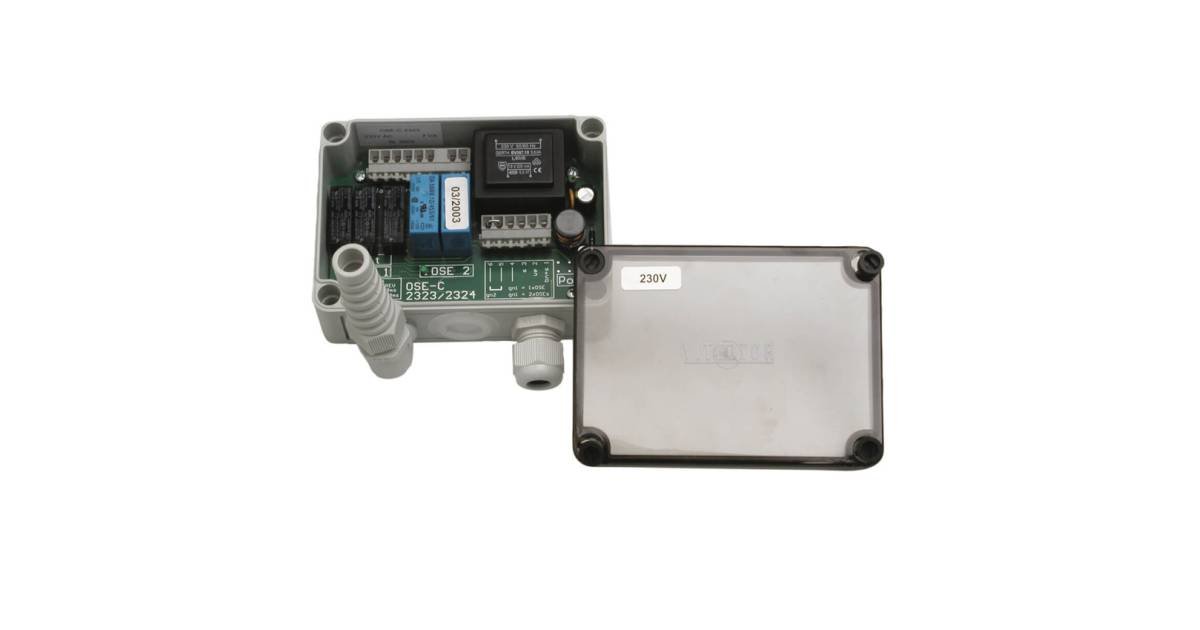

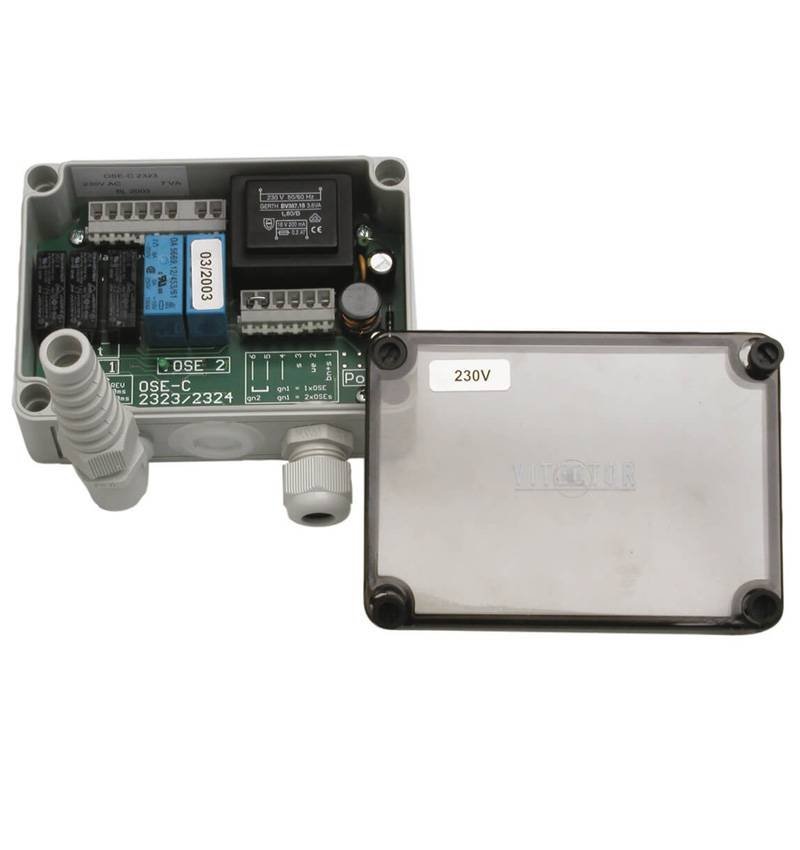

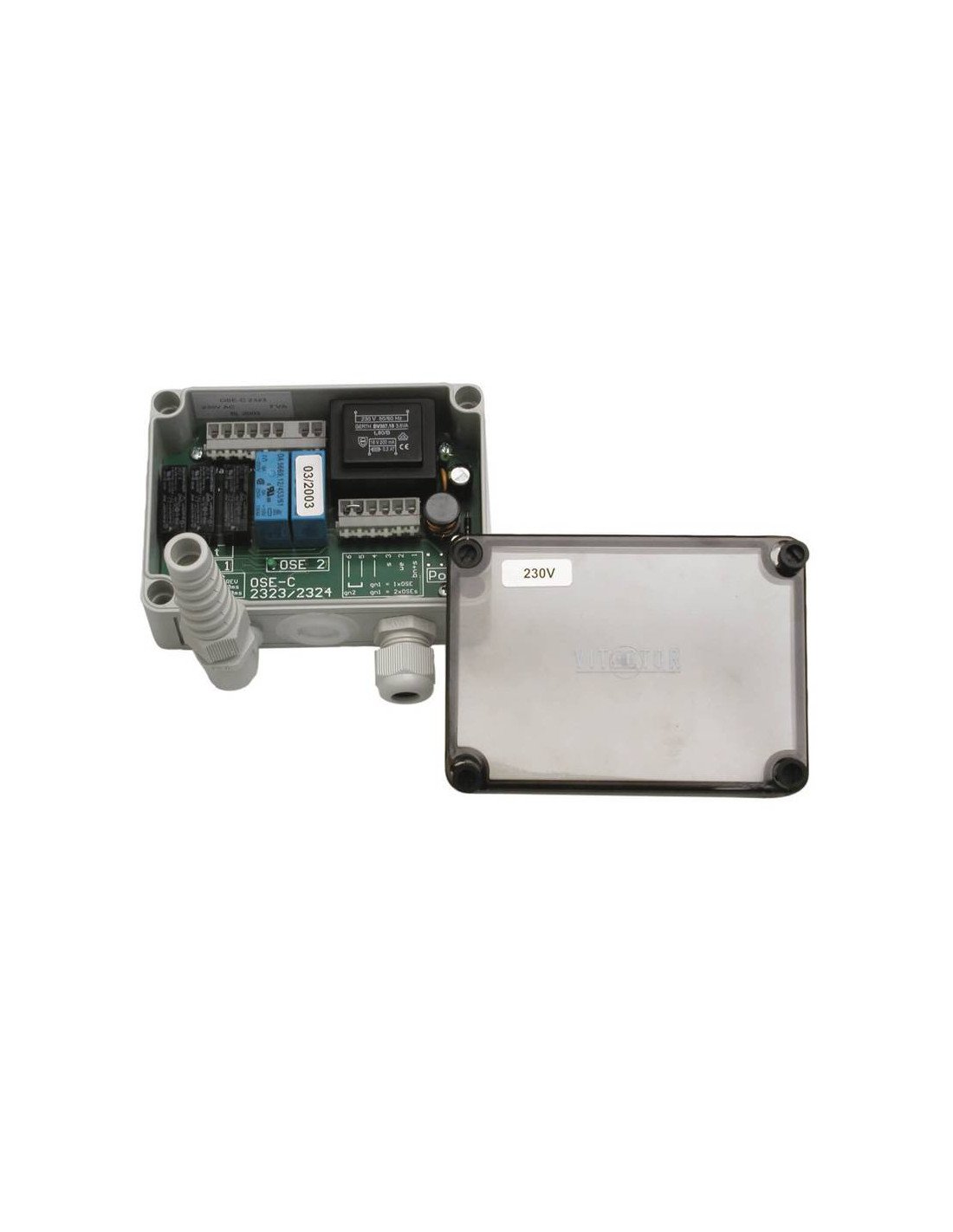

La interfaz Sommer OSE5095 permite convertir una señal de seguridad OSE de 3 hilos en una salida mediante contacto seco, facilitando la conexión de barreras fotoeléctricas o dispositivos de seguridad OSE en cuadros de maniobras que no disponen de una entrada OSE específica.

Este módulo es especialmente útil cuando se desea instalar una barrera de cortina Sommer/WIIT OSE en una instalación existente donde actualmente trabajan fotocélulas convencionales mediante contacto de seguridad.

La interfaz recibe la señal modulada del dispositivo OSE y entrega una salida de relé para conectarla al circuito de seguridad del cuadro de maniobras, entrada de paro, seguridad o sistema de control correspondiente.

¿Para qué sirve esta interfaz?

• Permite adaptar una señal OSE de 3 hilos a una salida de contacto seco.
• Recomendada para cuadros que no disponen de entrada OSE directa.
• Compatible con dispositivos de seguridad OSE, como barreras fotoeléctricas o bandas ópticas.
• Permite integrar sistemas de seguridad modernos en instalaciones existentes.
• Dispone de carcasa para montaje en superficie.

Aplicación habitual

La conexión habitual sería:

Barrera OSE 3 hilos → Interfaz Sommer OSE5095 → contacto seco hacia el cuadro de maniobras.

La salida de contacto seco debe conectarse siempre a la parte de maniobra o seguridad del cuadro de control. No debe utilizarse para alimentar directamente el motor ni para cortar directamente la potencia principal del automatismo.

Características principales

Importante

Antes de realizar la instalación, se recomienda comprobar el esquema eléctrico del cuadro de maniobras donde se va a conectar la interfaz. La salida de relé debe utilizarse en el circuito de seguridad o maniobra correspondiente, no como corte directo de potencia del motor.
