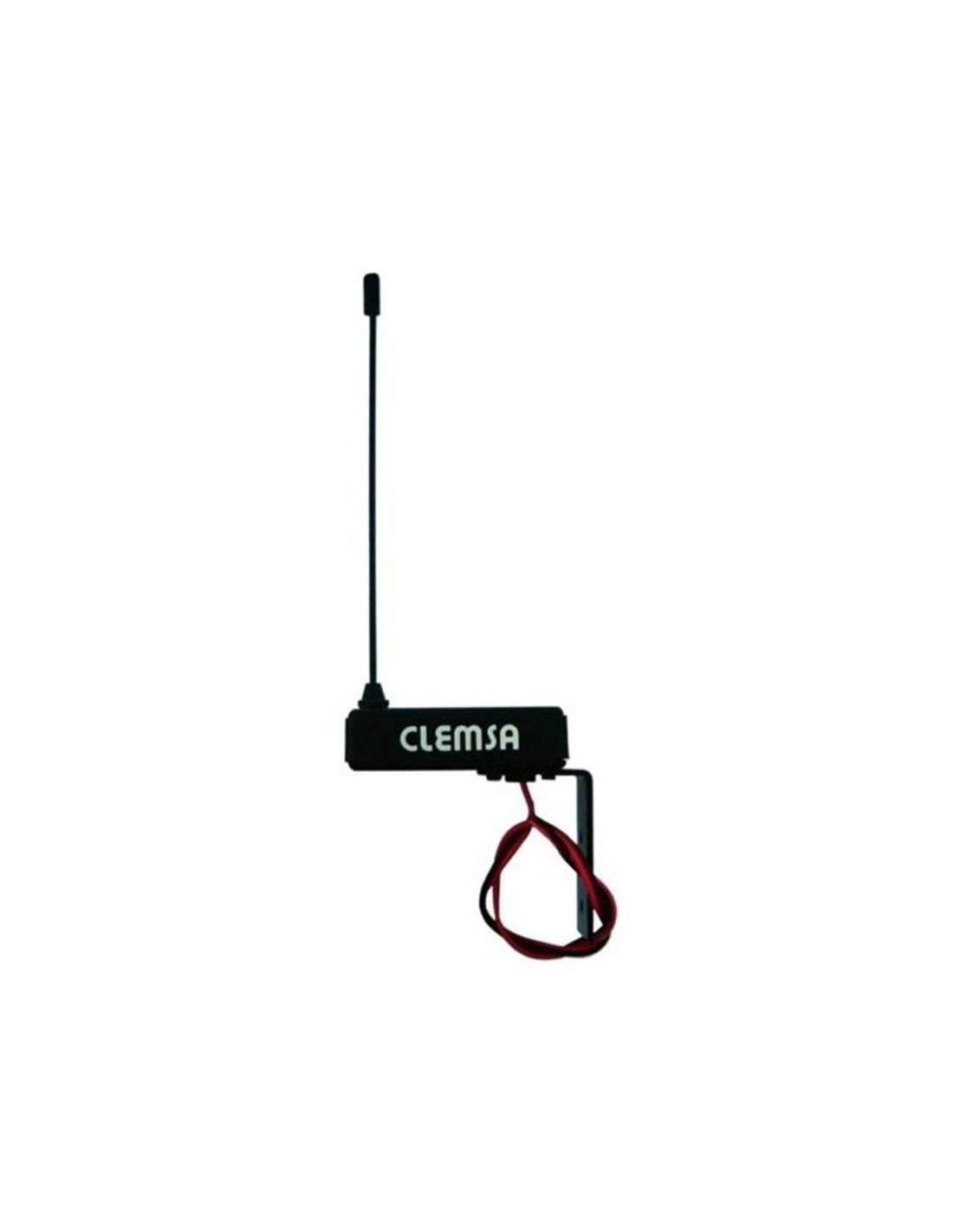

Antena exterior diseñada para aquellas instalaciones con problemas de recepción, debido a obstáculos como superficies metálicas, zonas de sombra radioeléctrica o grandes distancias.

La Antena exterior RET 400 necesita ser conectada un Tarjeta decodificadora o Control de Accesos, sustituyendo éstos a los Receptores afectados si hiciera falta. Esta conexión se lleva a cabo mediante tan solo dos hilos, por lo que la instalación es sencilla pudiéndose aprovechar cableados de antiguas instalaciones de otros equipos

INSTALACIÓN

La conexión a la etapa decodificadora se realiza mediante un cable de dos hilos los cuales han de mantener el mismo orden tanto en la clema de la Antena RET 400 como en el equipo decodificador (observe la serigrafía de ambos equipos). La manguera no debe superar una longitud máxima de 100 metros entre la Antena RET 400 y el equipo decodificador. La Antena RET 400 no debe conectarse en paralelo con Lectores de Llaves CK o con otras Antenas exteriores. Es decir, solo se debe conectar una Antena RET 400 a una misma entrada decodificadora.

CARACTERÍSTICAS TÉCNICAS

• Alimentación: 12V CC
• Consumo: 30 - 80 mA
• Temperatura: -30 ºC +70 ºC
• Frecuencia: 433.92 Mhz
• Medidas: 80 x 35 x 22 mm (sin Antena)

MANUAL

Manual de instrucciones Clemsa RET400
