Kit CAME ATI30AGF 230V para puerta batiente 2 hojas hasta 3 m

Kit CAME ATI30AGF 230V para puertas batientes de 2 hojas hasta 3 m

El CAME 8K01MP-055 es un kit completo para la automatización de puertas y cancelas batientes de dos hojas, equipado con dos motores electromecánicos CAME ATI30AGF de 230Vac.

Está especialmente indicado para hojas de hasta 3 metros de longitud por hoja, con un peso máximo que depende de la longitud y características de la puerta.

Los motores 801MP-0190 son irreversibles, incorporan encoder y disponen de topes mecánicos regulables en apertura y cierre. Su versión rápida permite realizar una maniobra de aproximadamente 13 segundos para una apertura de 90°.

El kit incorpora además el cuadro de maniobras CAME ZLX230M, receptor mediante tarjeta AF43S de 433,92 MHz, dos mandos, fotocélulas y lámpara destellante LED.

Se trata de una solución completa para automatizar una puerta batiente de dos hojas con motores de 230Vac, quedando únicamente pendientes los elementos propios de la instalación y obra civil.

Kit para puertas batientes de 2 hojas

✓ 2 motores CAME ATI30AGF 230Vac.

✓ Para hojas de hasta 3 m por hoja.

✓ Central electrónica ZLX230M.

✓ 2 mandos de 433,92 MHz.

✓ Juego de fotocélulas DIR10.

✓ Lámpara destellante LED KRX.

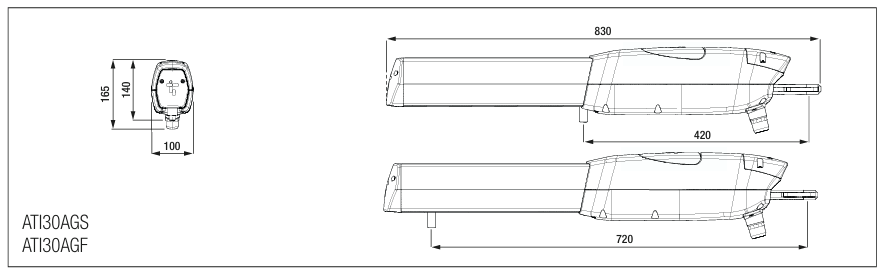

El kit incorpora 2 motores CAME ATI30AGF, uno para cada hoja de la puerta.

Son motorreductores electromecánicos de 230Vac con encoder, diseñados para automatizaciones batientes residenciales y profesionales.

Incorporan topes mecánicos de apertura y cierre, permitiendo regular los puntos finales de movimiento desde el propio motor.

La versión ATI30AGF destaca por su velocidad, realizando una maniobra de 90° en aproximadamente 13 segundos.

Su cuerpo está fabricado en aluminio y dispone de protección IP54 para instalación exterior.

Importante: longitud y peso de la puerta

Los valores máximos de longitud y peso no son acumulativos. Para una hoja de 3 m, CAME establece un peso máximo aproximado de 400 kg. También deben comprobarse la altura de la puerta, superficie expuesta al viento, estado de las bisagras y cotas de instalación.

El kit incorpora el cuadro de maniobras CAME ZLX230M, referencia 801QA-0120, diseñado para gestionar puertas batientes de dos hojas con motores de 230Vac.

Entre sus principales funciones dispone de:

✓ Pantalla de programación y señalización.

✓ Gestión de motores con o sin encoder.

✓ Digital Torque Control.

✓ Tecnología de conexión CXN BUS.

✓ 2 entradas de seguridad.

✓ Autodiagnóstico de dispositivos de seguridad.

✓ Memoria para hasta 250 usuarios.

✓ Preparada para integración con CAME Connect mediante los accesorios correspondientes.

El kit incluye una tarjeta receptora CAME AF43S de 433,92 MHz.

También incorpora 2 mandos CAME TOP42FGN referencia 806TS-0300, con:

✓ 2 canales.

✓ Frecuencia 433,92 MHz.

✓ Codificación de código fijo.

✓ Función de autoaprendizaje para sistemas compatibles de las series TOP, TAM, TWIN y TTS.

El kit incorpora un juego de fotocélulas exteriores CAME DIR10.

Alimentación: 12-24V AC/DC.

Alcance máximo: 10 metros.

Grado de protección: IP54.

Incluye lámpara destellante LED CAME KRX1FXSW, referencia 806LA-0020, con cúpula de color blanco.

Admite alimentación desde 24V AC/DC hasta 230Vac, permitiendo su utilización con diferentes sistemas CAME compatibles.

La lámpara dispone de protección IP54 para instalación exterior.

Antes de seleccionar el kit

Antes de realizar el pedido deben comprobarse las dimensiones y peso de cada hoja, cotas de los pilares, posición de las bisagras, estado mecánico de la puerta y resistencia al viento.

La puerta debe desplazarse manualmente de forma regular y sin rozamientos antes de proceder a la automatización.

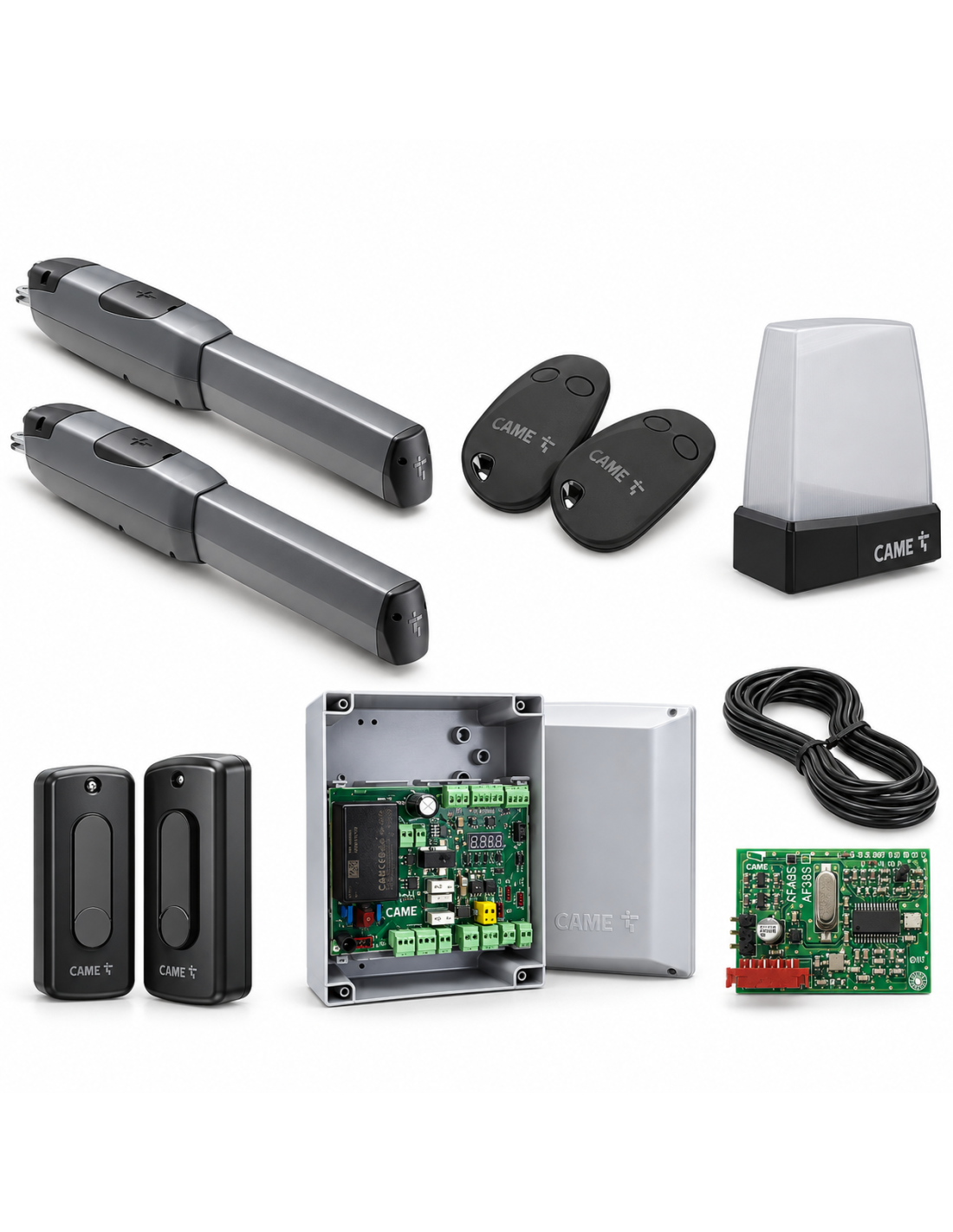

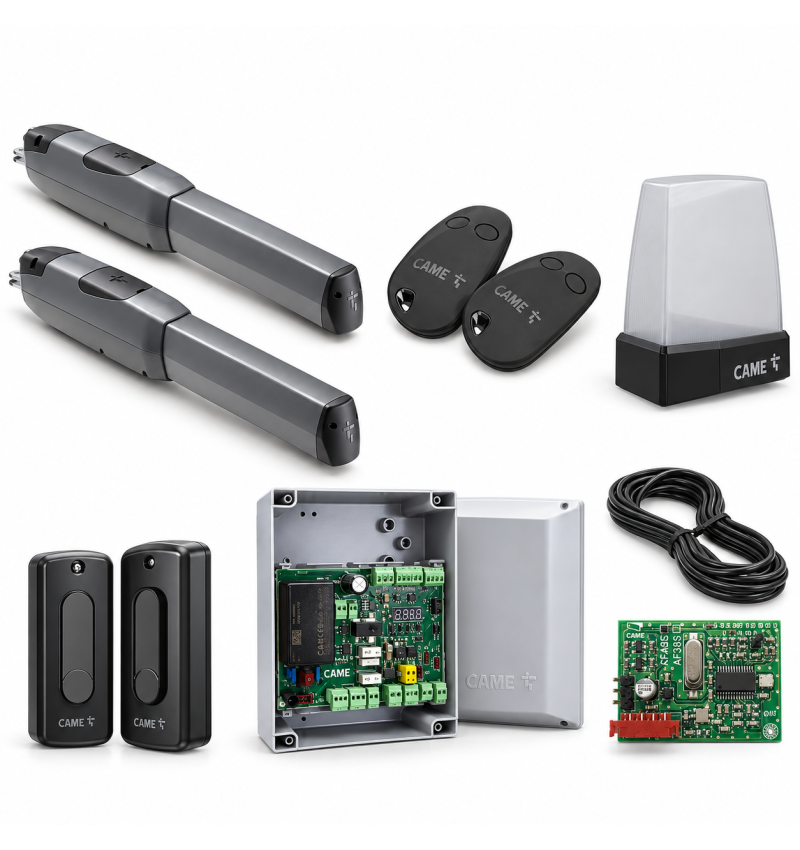

■ 2 × motores CAME ATI30AGF 230Vac – 801MP-0190.

■ 1 × cuadro de maniobras CAME ZLX230M – 801QA-0120.

■ 1 × tarjeta de radio CAME AF43S 433,92 MHz.

■ 2 × mandos CAME TOP42FGN – 806TS-0300.

■ 1 × juego de fotocélulas CAME DIR10.

■ 1 × lámpara destellante LED CAME KRX1FXSW – 806LA-0020.

■ 1 × cable para antena de 5 m – 4228003000.
