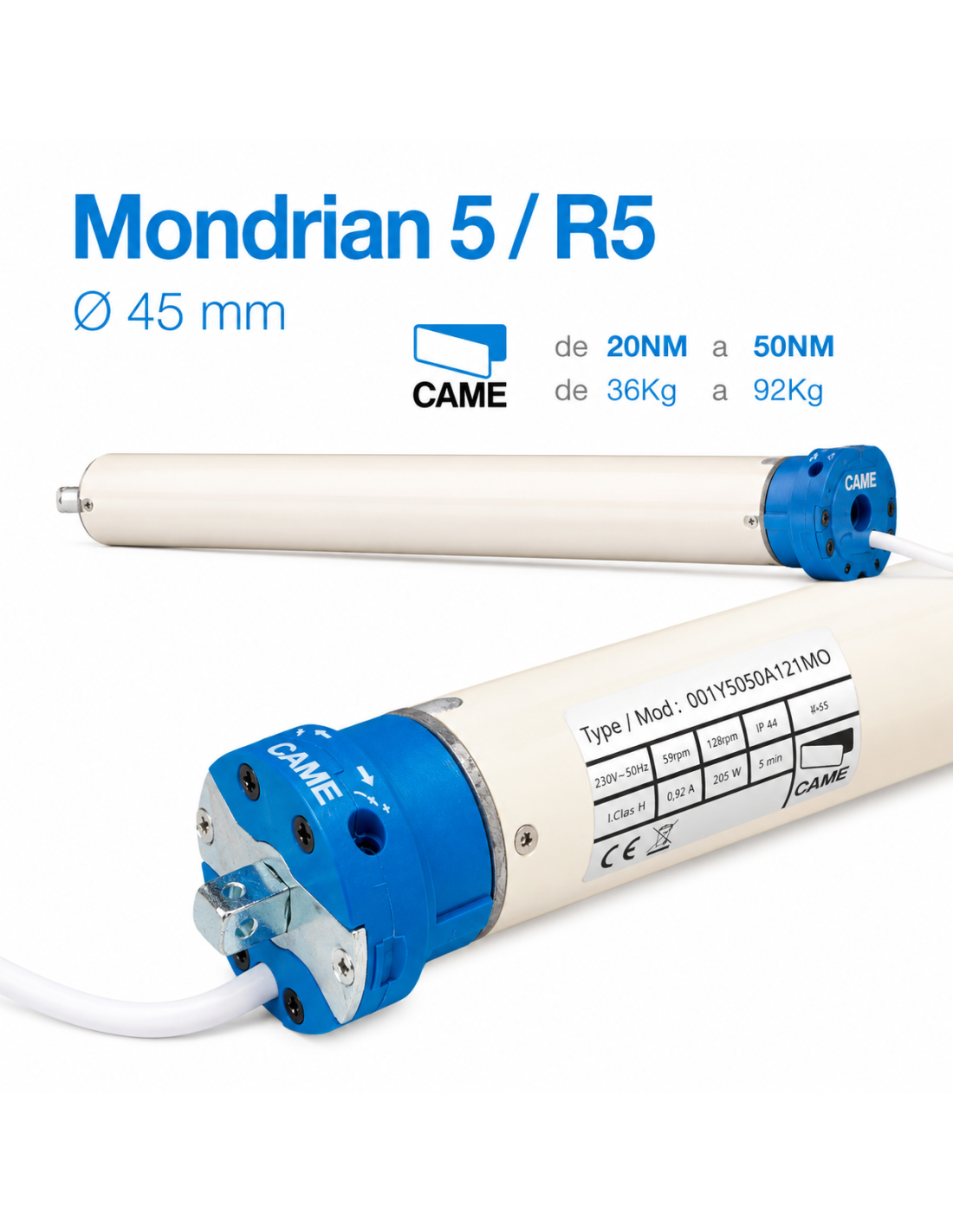

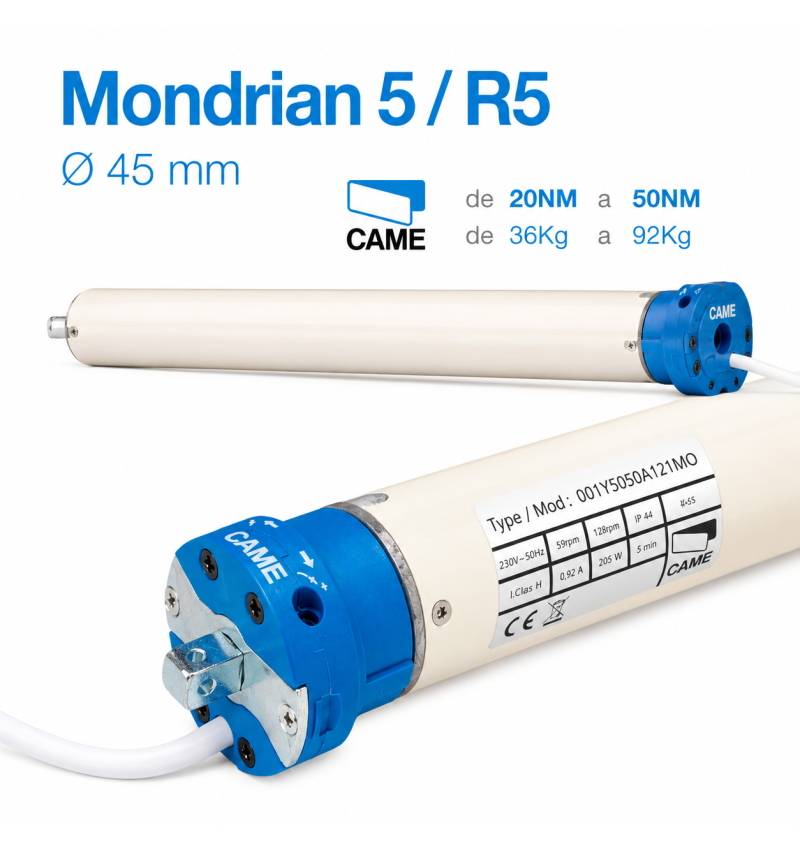

Motor tubular CAME MONDRIAN 5 / R5 para persiana doméstica Ø45 mm
MONDRIAN 5
34,00 €
Impuestos excluidos
41,14 €
IVA incluido
Motor tubular CAME MONDRIAN 5 / R5 de Ø45 mm para automatizar persianas domésticas, toldos, estores y pantallas enrollables.
Disponible en diferentes potencias para adaptarse al peso y las características de cada instalación. Funciona a 230 V AC y dispone de finales de carrera mecánicos regulables mediante tornillos, permitiendo ajustar con precisión los puntos de apertura y cierre.
El motor tiene un diámetro de 45 mm y puede instalarse en diferentes tubos enrolladores utilizando el adaptador adecuado. Las configuraciones disponibles en esta página incluyen adaptador para eje octogonal de aproximadamente 60 mm.
Ahorra con estos descuentos por cantidad
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
Motor tubular CAME MONDRIAN 5 / R5 de Ø45 mm para automatizar persianas domésticas, toldos, estores y pantallas enrollables.
Disponible en diferentes potencias para adaptarse al peso y las características de cada instalación. Funciona a 230 V AC y dispone de finales de carrera mecánicos regulables mediante tornillos, permitiendo ajustar con precisión los puntos de apertura y cierre.
El motor tiene un diámetro de 45 mm y puede instalarse en diferentes tubos enrolladores utilizando el adaptador adecuado. Las configuraciones disponibles en esta página incluyen adaptador para eje octogonal de aproximadamente 60 mm.
Importante: disponemos de adaptadores para otras medidas de tubo, tanto octogonales como redondos. Consulta aquí los adaptadores CAME Mondrian 5 o revisa los accesorios relacionados disponibles en esta misma página.
Motor tubular CAME Mondrian 5 / R5
La gama CAME Mondrian está diseñada para la automatización de persianas enrollables, toldos, estores y pantallas, ofreciendo diferentes niveles de par para adaptarse a instalaciones de distintos tamaños y pesos.
Los motores incorporan un sistema de final de carrera mecánico que permite regular manualmente las posiciones máximas de subida y bajada mediante los tornillos situados en la cabeza del motor.
- Alimentación: 230 V AC - 50 Hz.
- Diámetro del motor: Ø45 mm.
- Finales de carrera: mecánicos con regulación progresiva mediante tornillos.
- Grado de protección: IP44.
- Aplicaciones: persianas, toldos, estores y pantallas enrollables.
- Potencias disponibles: diferentes versiones según el peso y las características de la persiana.
- Accionamiento: mediante pulsador o control radio, dependiendo de la versión seleccionada.
- Control remoto: posibilidad de añadir módulo WiFi compatible.
Diferencias entre CAME Mondrian 5 y Mondrian R5
La principal diferencia entre ambas versiones se encuentra en el sistema de accionamiento. El Mondrian 5 está pensado principalmente para control cableado, mientras que el Mondrian R5 incorpora sistema de radio para utilizar mandos a distancia compatibles.
| Característica | Mondrian 5 | Mondrian R5 |
|---|---|---|
| Alimentación | 230 V AC | 230 V AC |
| Final de carrera | Mecánico regulable | Mecánico regulable |
| Accionamiento | Pulsador / conmutador | Mando a distancia |
| Receptor radio | Externo opcional | Integrado |
| Control por mando | Con receptor externo | Sí |
Control mediante mando a distancia
Para controlar la persiana mediante radio se puede seleccionar un CAME Mondrian R5 con receptor incorporado. En instalaciones con Mondrian 5 convencional puede añadirse un receptor radio externo compatible.
Disponemos de diferentes transmisores CAME compatibles que pueden encontrarse en los accesorios relacionados de este producto.
| Mando CAME | Canales | Referencia |
|---|---|---|

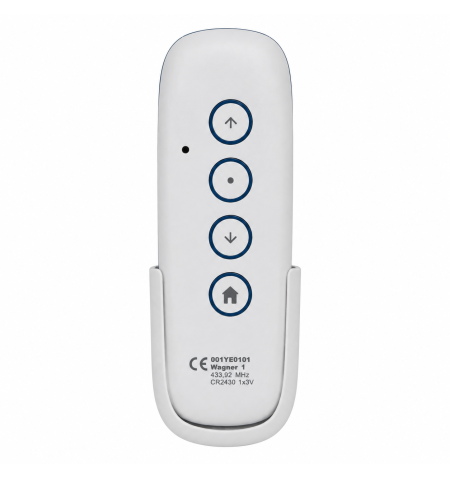

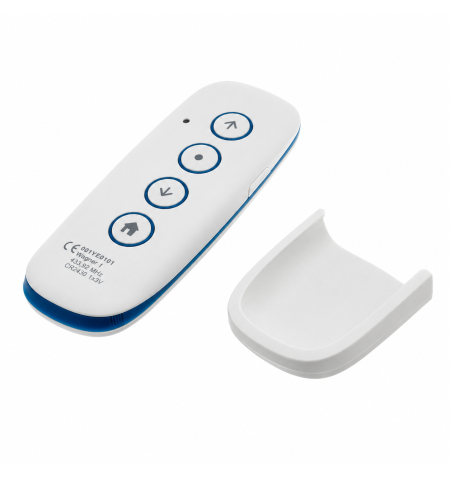

| WAGNER | 1 | 001YE0101 |

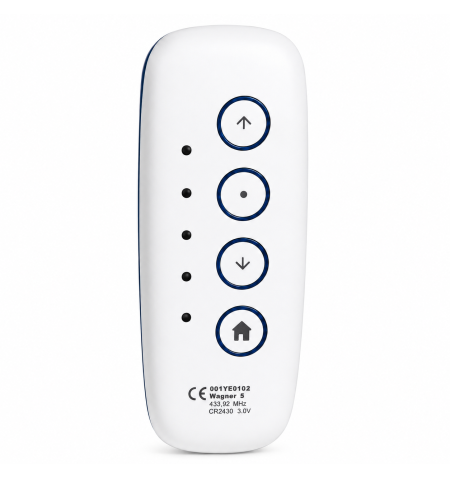

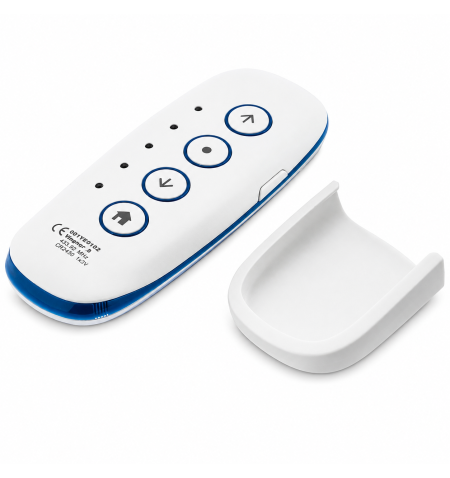

| WAGNER | 5 | 001YE0102 |
| VIVALDI pared | 1 | 001YE0104 |
| VIVALDI pared | 2 | 001YE0105 |
| ELVIS 433,92 MHz | 15 | 001YE0145 |
Los transmisores multicanal permiten controlar varias persianas desde un único mando, pudiendo asignar diferentes motores o grupos de persianas a los canales disponibles.
El sistema Mondrian R5 permite memorizar hasta 20 transmisores o dispositivos radio compatibles.
Control remoto mediante WiFi
Módulo CAME WiFi - Ref. 809XG-0140
La instalación también puede complementarse con el módulo WiFi CAME 809XG-0140, disponible entre los accesorios relacionados de este producto.
Este accesorio permite incorporar control remoto mediante dispositivo móvil en una instalación compatible, ofreciendo una alternativa adicional al pulsador o a los mandos a distancia tradicionales.
¿Qué potencia de motor CAME Mondrian necesito?
La elección del motor debe realizarse principalmente en función del peso de la persiana, diámetro del tubo enrollador, dimensiones y características de la instalación.
| Par | Vel. | Carga* | Potencia | Longitud |
|---|---|---|---|---|
| 20 Nm | 15 rpm | 36 kg | 145 W | 453 mm |
| 30 Nm | 15 rpm | 55 kg | 191 W | 523 mm |
| 40 Nm | 15 rpm | 74 kg | 198 W | 523 mm |
| 50 Nm | 12 rpm | 92 kg | 205 W | 523 mm |
* Importante: las cargas indicadas por CAME están calculadas para un eje de Ø50 mm. El peso admisible real puede variar según el diámetro del eje, dimensiones de la persiana, rozamientos, estado de las guías y características de la instalación.

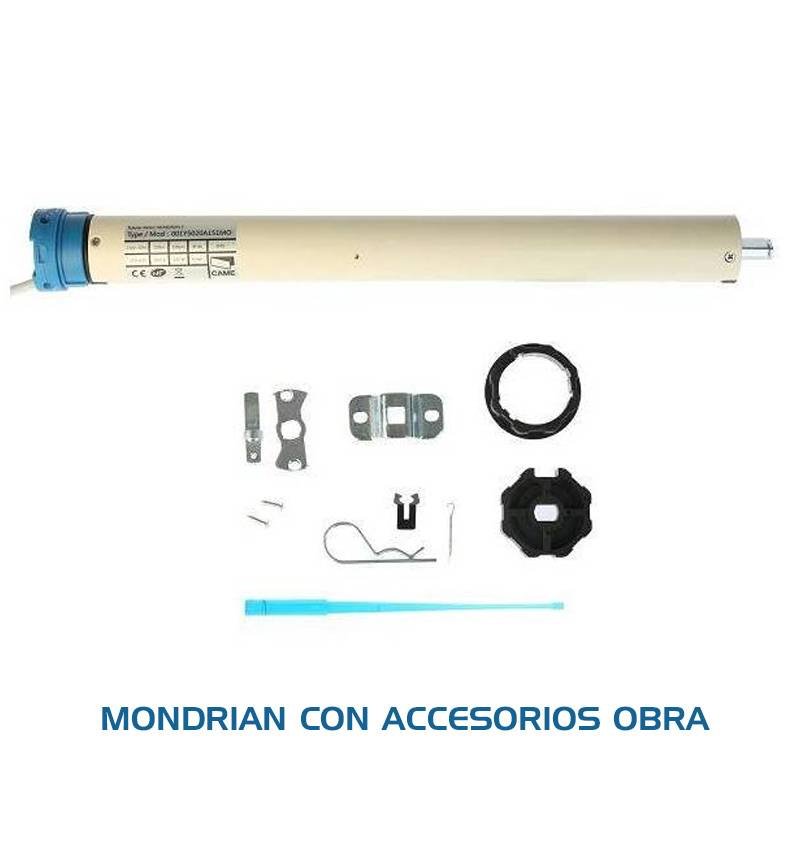

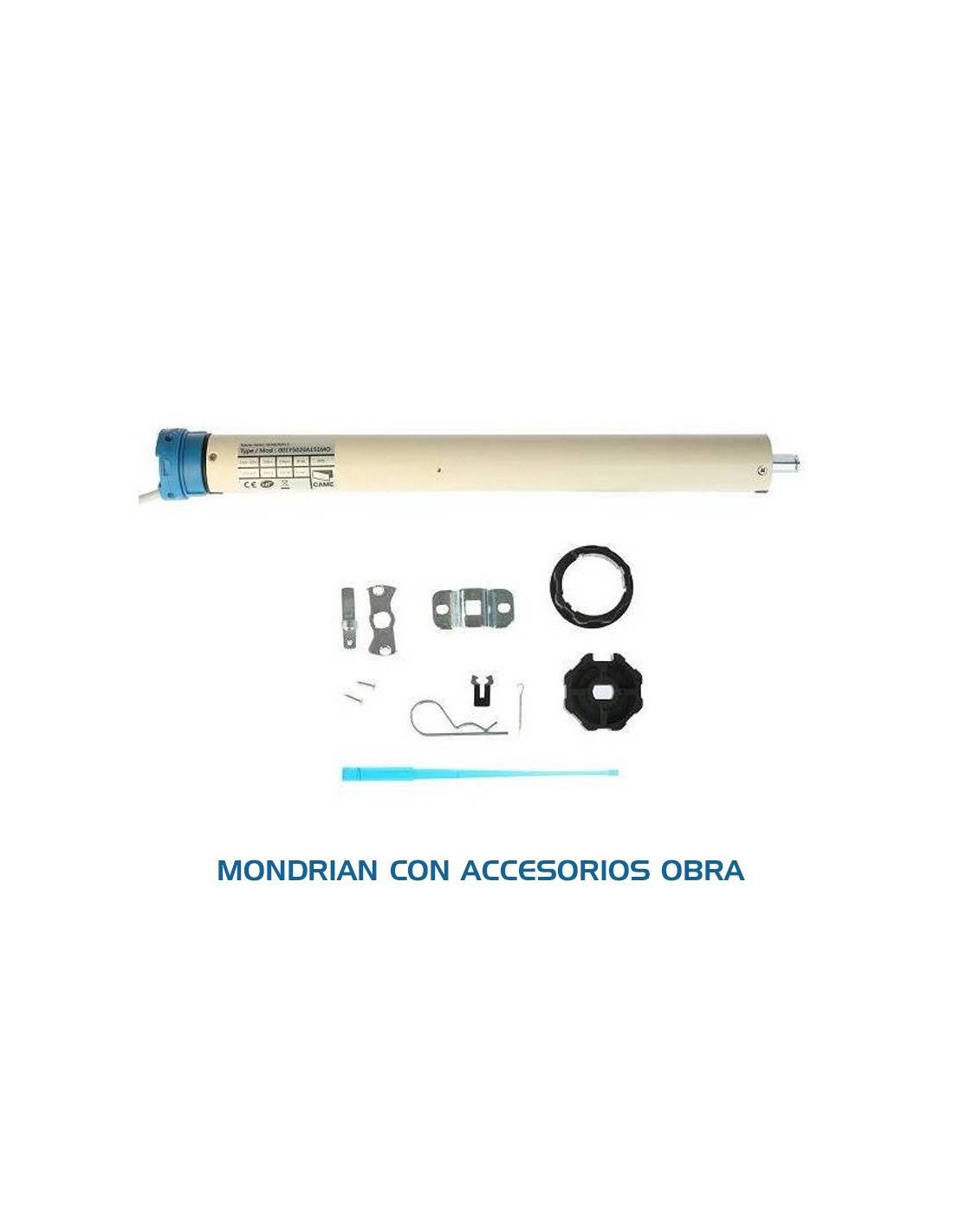

Kit CAME Mondrian para cajón de obra
Configuración indicada para instalaciones con cajón de obra tradicional.
Contenido del kit:
- 1 motor tubular CAME Mondrian 5 / R5 de la potencia seleccionada.
- 1 inserto perno de seguridad Q10 - Ref. 001YM0105.
- 1 soporte Omega intereje 48 mm con alojamiento Q10 - Ref. 001YM0014.
- 1 adaptador octogonal 59 x 0,6 mm - Ref. 001YK5101.
- 1 varilla para regulación de los finales de carrera.
- Manual de instrucciones.

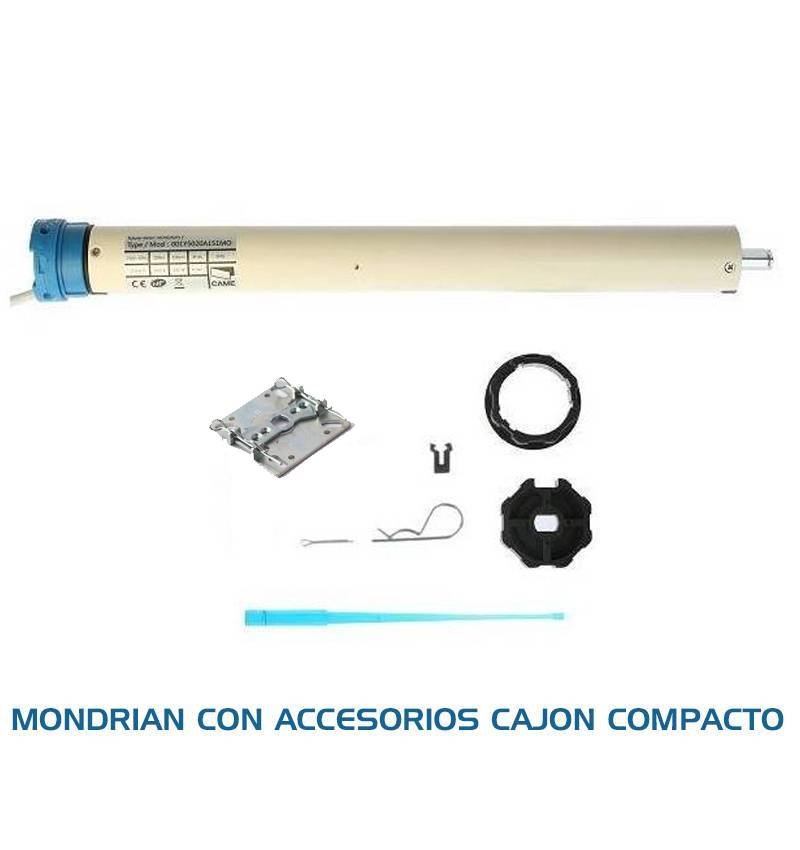

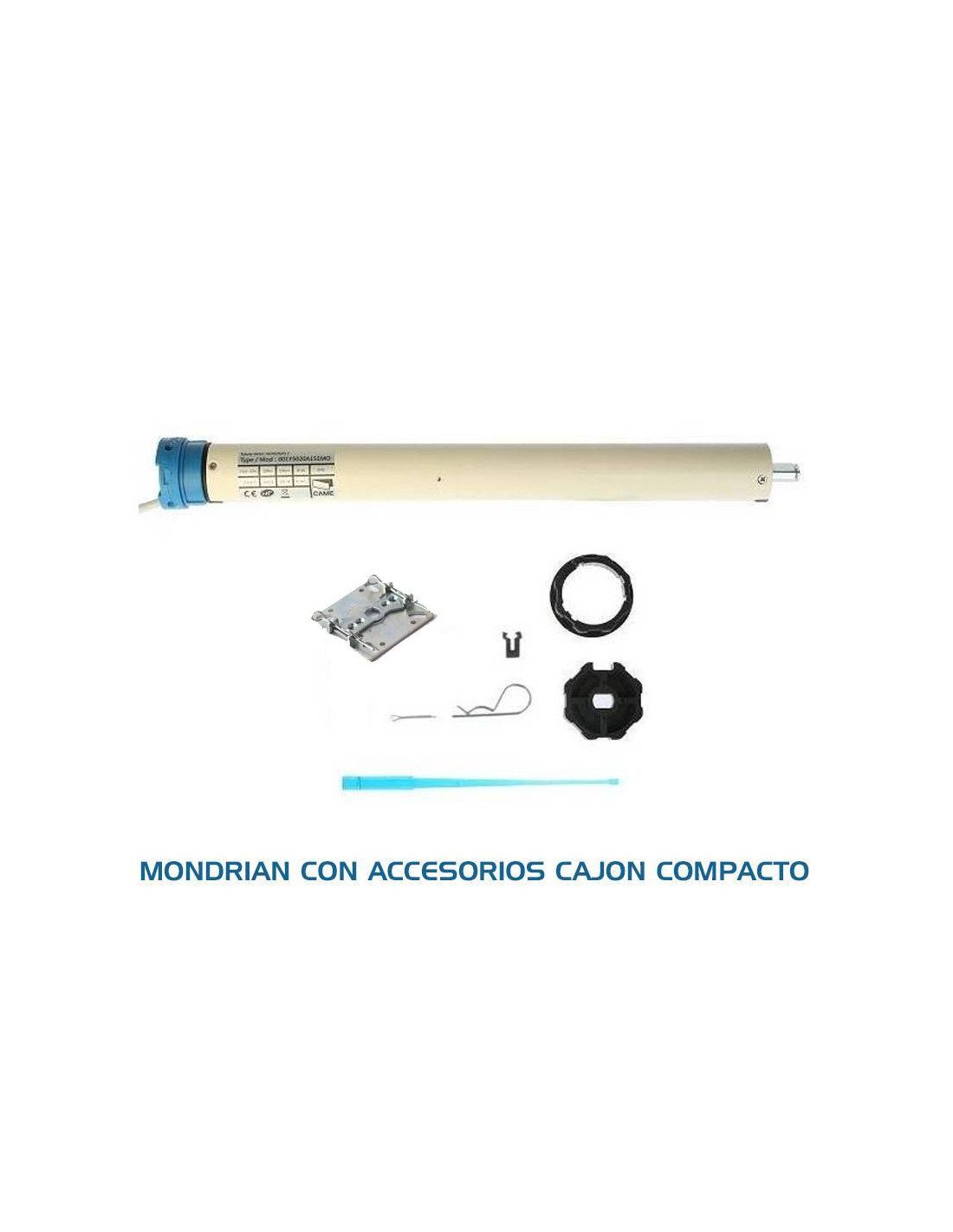

Kit CAME Mondrian para cajón compacto
Configuración indicada para cajones compactos o cajones de aluminio.
Contenido del kit:
- 1 motor tubular CAME Mondrian 5 / R5 de la potencia seleccionada.
- 1 soporte para cajón compacto o cajón de aluminio - Ref. 001YM0109.
- 1 adaptador octogonal 59 x 0,6 mm - Ref. 001YK5101.
- 1 varilla para regulación de los finales de carrera.
- Manual de instrucciones.
Dimensiones CAME Mondrian 5 / R5
Antes de realizar la instalación es importante comprobar el diámetro interior del tubo enrollador, la longitud disponible y la compatibilidad de los adaptadores y soportes.
Instalación y regulación de los finales de carrera
Los motores CAME Mondrian disponen de finales de carrera mecánicos. Los puntos de apertura y cierre se regulan mediante los tornillos situados en la cabeza del motor utilizando la varilla de regulación correspondiente o una herramienta adecuada.
Durante la instalación es importante que el tubo enrollador quede perfectamente horizontal y que los tornillos de regulación del motor permanezcan accesibles una vez instalado.
Antes de seleccionar la potencia del motor se recomienda comprobar que la persiana sube y baja libremente por sus guías y que no existen rozamientos, bloqueos o descompensaciones que aumenten innecesariamente el esfuerzo del motor.
