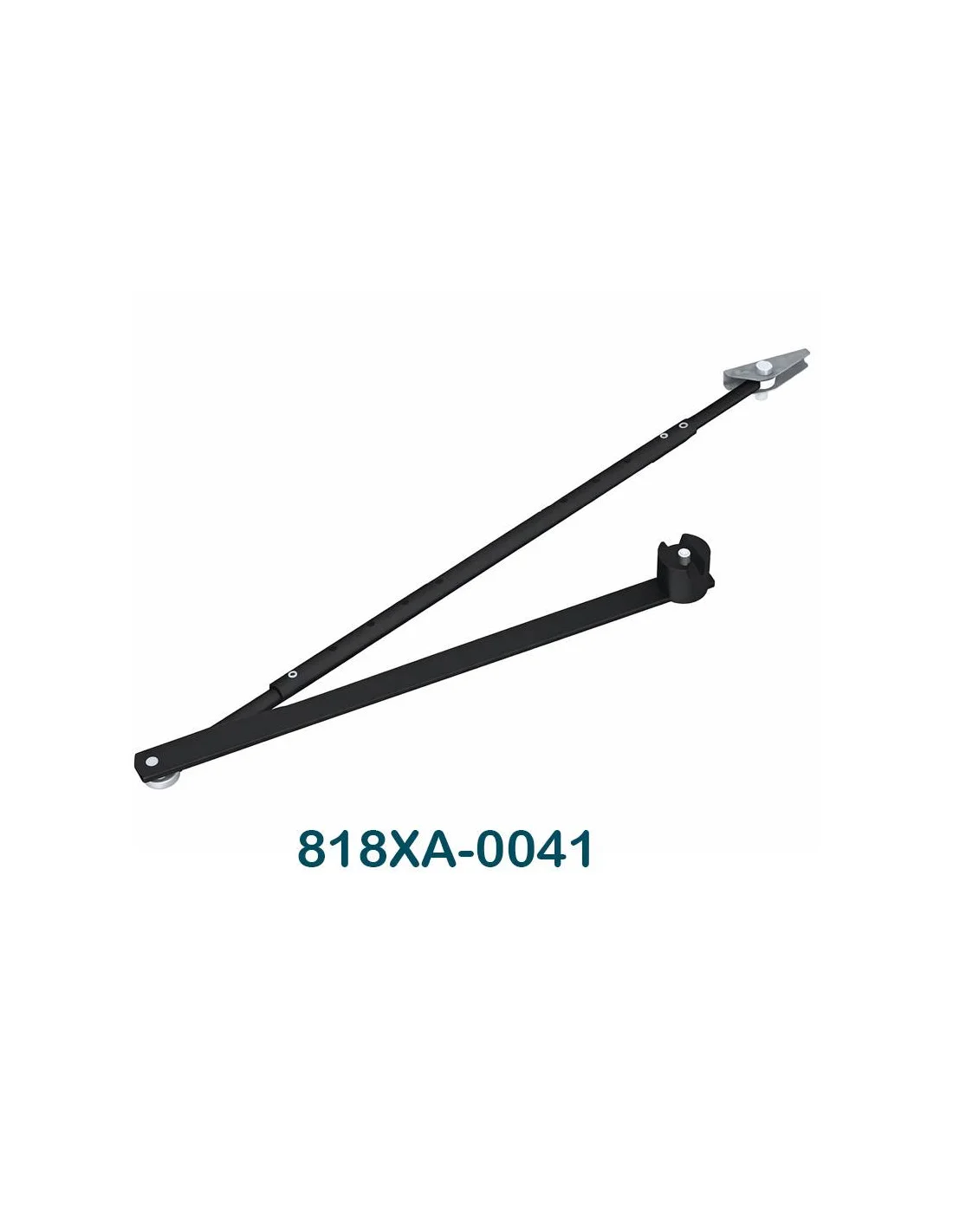

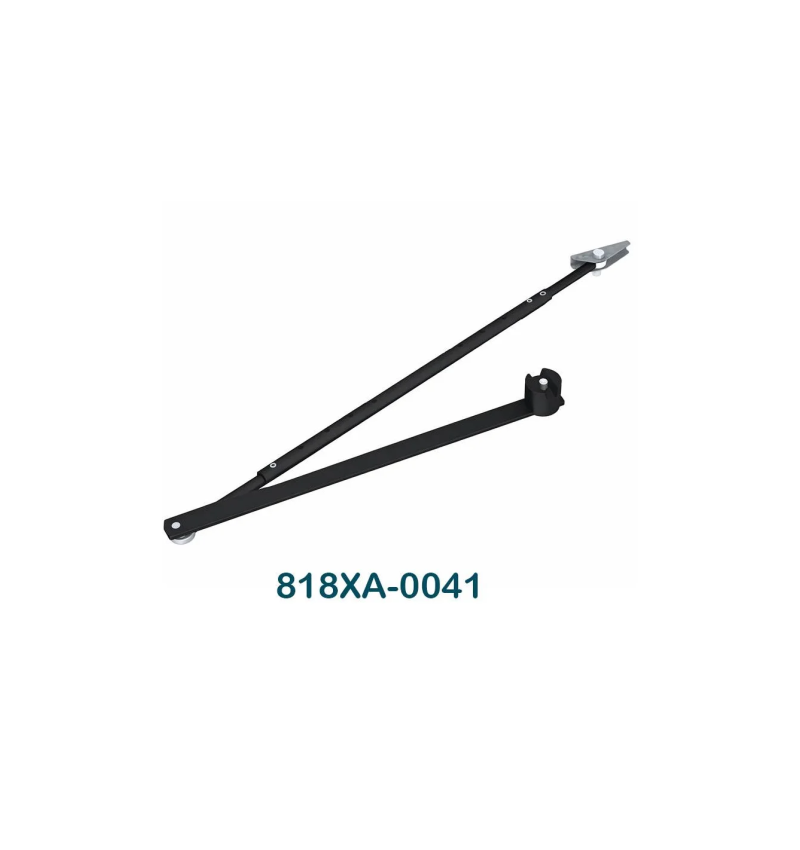

Brazo articulado de empuje (CAME 818XA-0041)
818XA-0041
104,00 €
Impuestos excluidos
125,84 €
IVA incluido
Brazo articulado de empuje CAME 818XA-0041 es un accesorio original diseñado para los automatismos de puertas peatonales batientes CAME FLUO-SW.
Este brazo se utiliza en instalaciones donde la puerta debe abrir hacia el lado opuesto al automatismo. Visto desde el lado donde está instalado el operador CAME FLUO-SW, la hoja abre hacia el exterior y el brazo articulado realiza la maniobra mediante empuje.
Es compatible con los automatismos CAME FLUO-SW2 y FLUO-SW3 y permite adaptar la geometría del brazo a las características de la puerta y de la instalación.
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
Brazo articulado de empuje CAME 818XA-0041 es un accesorio original diseñado para los automatismos de puertas peatonales batientes CAME FLUO-SW.
Este brazo se utiliza en instalaciones donde la puerta debe abrir hacia el lado opuesto al automatismo. Visto desde el lado donde está instalado el operador CAME FLUO-SW, la hoja abre hacia el exterior y el brazo articulado realiza la maniobra mediante empuje.
Es compatible con los automatismos CAME FLUO-SW2 y FLUO-SW3 y permite adaptar la geometría del brazo a las características de la puerta y de la instalación.
✓ ACCESORIO ORIGINAL CAME PARA FLUO-SW
Brazo articulado de empuje compatible con los automatismos peatonales CAME FLUO-SW2 y FLUO-SW3.
Brazo articulado CAME 818XA-0041
La referencia CAME 818XA-0041 corresponde al brazo articulado utilizado para transmitir el movimiento del automatismo FLUO-SW a la hoja de una puerta peatonal batiente.
Su diseño mediante dos secciones articuladas permite realizar una configuración de apertura por empuje, adaptándose a las cotas existentes entre el operador, el marco y la hoja de la puerta.
- Brazo articulado de empuje.
- Accesorio original CAME.
- Compatible con CAME FLUO-SW2.
- Compatible con CAME FLUO-SW3.
- Diseñado para puertas que abren hacia el exterior vistas desde el lado del automatismo.
- Longitud del brazo regulable durante la instalación.
- Posibilidad de modificar determinadas cotas de montaje mediante separadores CAME opcionales.
Sistema de apertura por empuje
El brazo CAME 818XA-0041 está diseñado para instalaciones donde el automatismo empuja la hoja durante la apertura. Visto desde el lado donde está instalado el FLUO-SW, la puerta abre hacia el lado contrario al automatismo.
Características técnicas CAME 818XA-0041
| Marca | CAME |
| Referencia | 818XA-0041 |
| Tipo de producto | Brazo para automatismo peatonal |
| Tipo de brazo | Articulado |
| Funcionamiento | Empuje |
| Sentido de apertura | Exterior, visto desde el automatismo |
| Compatibilidad | CAME FLUO-SW2 / FLUO-SW3 |
| Tope mecánico apertura | Externo, no incluido |
| Aplicación | Puertas peatonales batientes automáticas |
Compatible con CAME FLUO-SW2 y FLUO-SW3
El brazo CAME 818XA-0041 está específicamente contemplado por CAME para su instalación con los automatismos de la gama FLUO-SW:
✓ AUTOMATISMOS COMPATIBLES
- CAME FLUO-SW2 – Ref. 818SW-0010
- CAME FLUO-SW3 – Ref. 818SW-0020
La elección entre los diferentes modelos FLUO-SW deberá realizarse teniendo en cuenta el peso y anchura de la hoja, frecuencia de utilización y características particulares de la instalación.
¿Cuándo utilizar el brazo 818XA-0041?
La referencia 818XA-0041 debe utilizarse cuando se necesita una configuración de apertura por empuje mediante brazo articulado.
- El automatismo se instala en uno de los lados de la puerta.
- La hoja abre hacia el lado contrario al automatismo.
- El brazo articulado empuja la hoja durante la maniobra de apertura.
- La geometría del brazo se ajusta durante el montaje para conseguir un funcionamiento correcto.
⚠ IMPORTANTE: COMPROBAR EL SENTIDO DE APERTURA
El CAME 818XA-0041 es un brazo ARTICULADO DE EMPUJE. Está destinado a puertas que abren hacia el lado opuesto al automatismo. Si la puerta abre hacia el mismo lado donde se encuentra instalado el operador, deberá utilizarse una configuración de brazo adecuada para apertura por tracción.
Regulación del brazo durante la instalación
Durante el montaje, CAME indica que la longitud de una de las secciones del brazo debe regularse con la puerta en posición cerrada.
El ajuste debe realizarse buscando una geometría adecuada entre las dos partes articuladas del brazo para conseguir un movimiento correcto de apertura y cierre.
Ajuste de la fuerza de apertura
La geometría y el ángulo formado por las dos secciones del brazo influyen en la fuerza disponible durante la apertura. Por este motivo, la posición y longitud del brazo deben ajustarse siguiendo las cotas indicadas por CAME en el manual de instalación.
Separadores opcionales para FLUO-SW2
En instalaciones con CAME FLUO-SW2, la distancia entre el automatismo y la puerta puede modificarse mediante separadores opcionales.
| Cota H | Configuración FLUO-SW2 |
| 28 mm | 818XA-0041 + 818XA-0045 |
| 45 mm | 818XA-0041 |
| 62 mm | 818XA-0041 + 818XA-0047 |
Separadores opcionales para FLUO-SW3
Para el automatismo CAME FLUO-SW3, la configuración de separadores indicada por el fabricante varía ligeramente:
| Cota H | Configuración FLUO-SW3 |
| 28 mm | 818XA-0041 |
| 45 mm | 818XA-0041 + 818XA-0047 |
| 62 mm | 818XA-0041 + 818XA-0048 |
✓ ADAPTABLE A DIFERENTES COTAS DE INSTALACIÓN
Los separadores permiten adaptar la posición del automatismo cuando la geometría del marco o de la puerta requiere modificar la cota H. Deben seleccionarse siempre siguiendo las cotas del manual CAME.
Tope mecánico de apertura
En las instalaciones realizadas con el brazo articulado CAME 818XA-0041 debe instalarse un tope mecánico para limitar la posición de puerta completamente abierta.
⚠ TOPE MECÁNICO NO INCLUIDO
CAME especifica que el tope mecánico de apertura debe instalarse por separado. Si se utiliza un tope fijado al suelo, deberá colocarse en una posición visible y evitando crear riesgo de tropiezo.
Ventajas del brazo CAME 818XA-0041
- Accesorio original CAME.
- Diseñado específicamente para automatismos FLUO-SW.
- Compatible con FLUO-SW2 y FLUO-SW3.
- Sistema de apertura mediante empuje.
- Construcción mediante brazo articulado.
- Longitud y geometría ajustables durante el montaje.
- Posibilidad de utilizar separadores para adaptar diferentes cotas de instalación.
- Solución específica para puertas que abren hacia el lado contrario al automatismo.
Contenido del suministro
- 1 x Brazo articulado de empuje CAME 818XA-0041.
⚠ AUTOMATISMO NO INCLUIDO
La referencia 818XA-0041 corresponde al brazo articulado de empuje. El automatismo CAME FLUO-SW, los separadores opcionales, el tope mecánico de apertura y los demás dispositivos de la instalación se suministran por separado.
Accesorio original CAME para puertas automáticas peatonales
El CAME 818XA-0041 es la solución de brazo articulado destinada a automatismos FLUO-SW instalados en configuraciones donde es necesario empujar la puerta durante la apertura.
Antes del montaje deben comprobarse las cotas de instalación, posición de las bisagras, sentido de apertura y distancia entre el automatismo y la hoja, seleccionando los separadores adecuados cuando sean necesarios.
CAME 818XA-0041: brazo articulado de empuje para automatismos peatonales FLUO-SW2 y FLUO-SW3.
