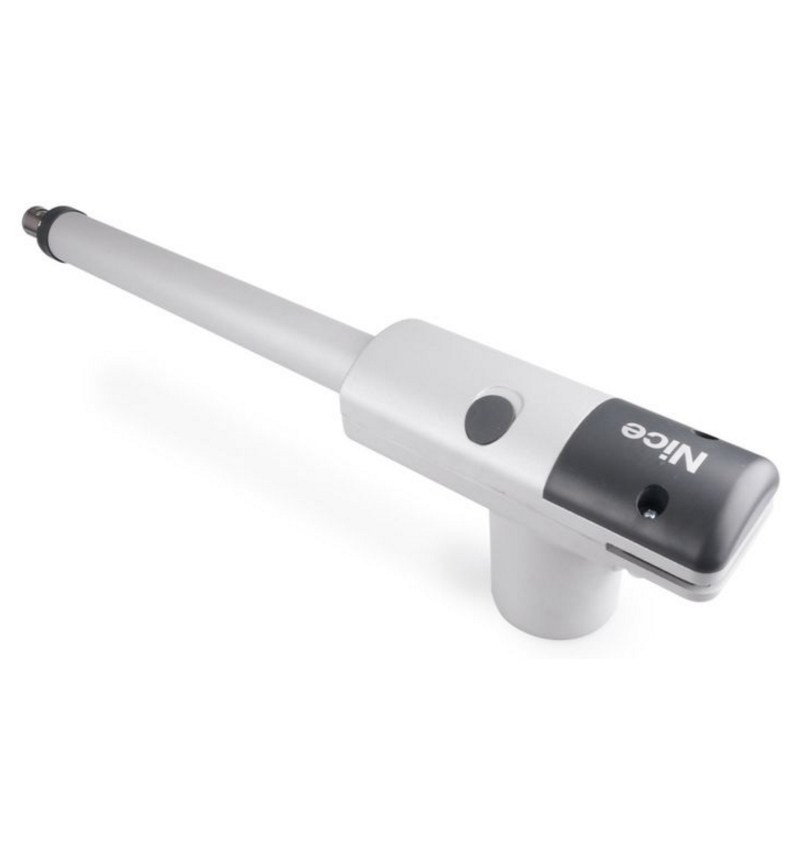

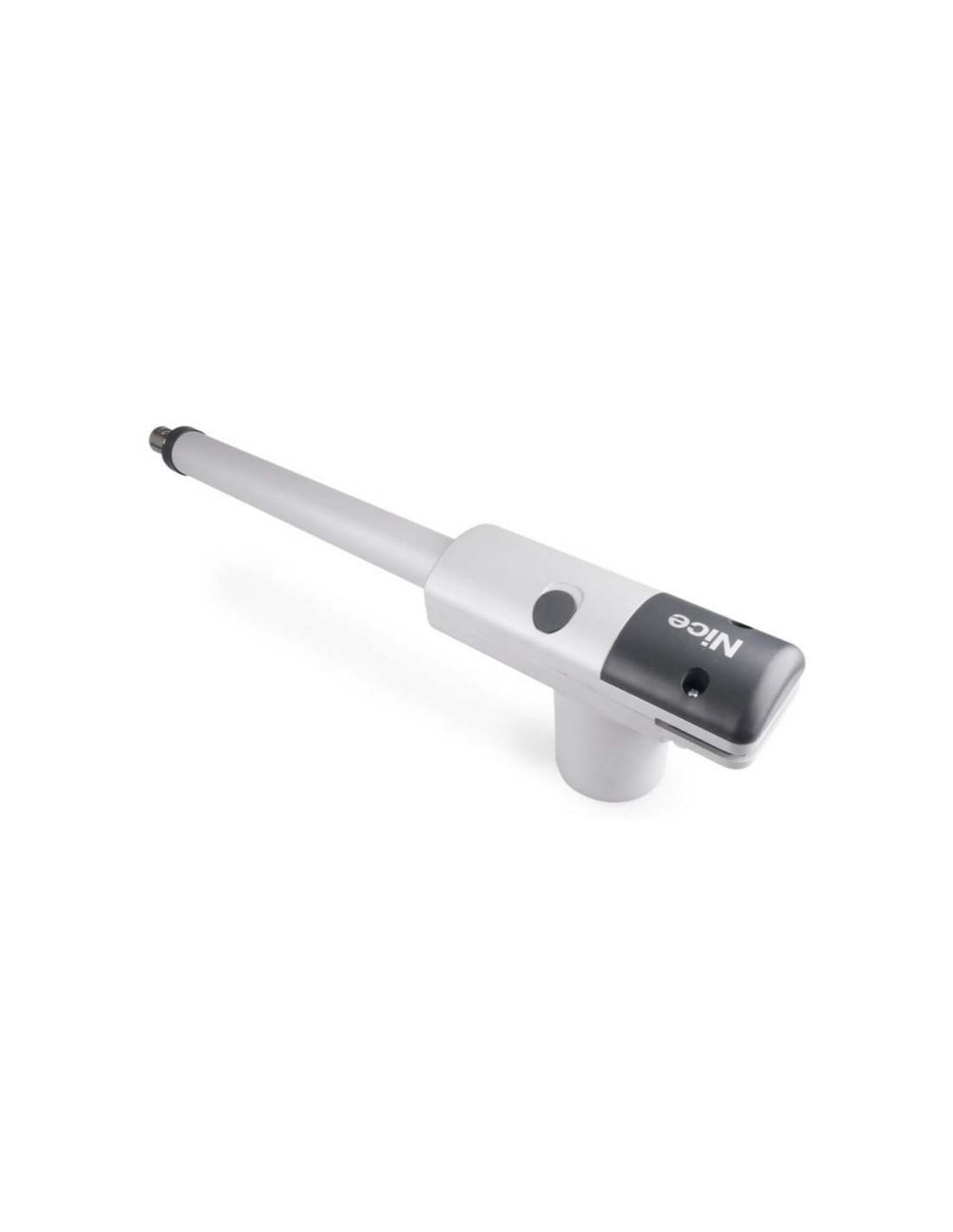

Motor Nice TOO3024 24V para puertas batientes hasta 3 m
El Nice TOO3024 es un motorreductor electromecánico telescópico de 24Vdc diseñado para automatizar puertas y cancelas batientes de uso residencial.
Está indicado para hojas de hasta 3 metros de longitud y 300 kg de peso, siempre respetando los límites de utilización establecidos por Nice y las condiciones reales de la puerta.

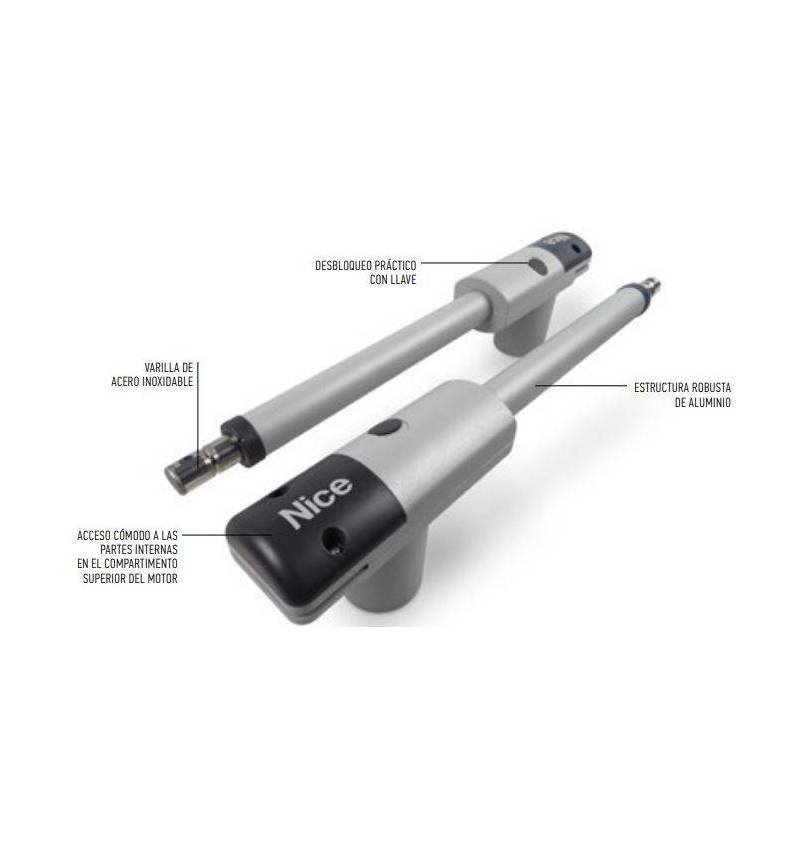

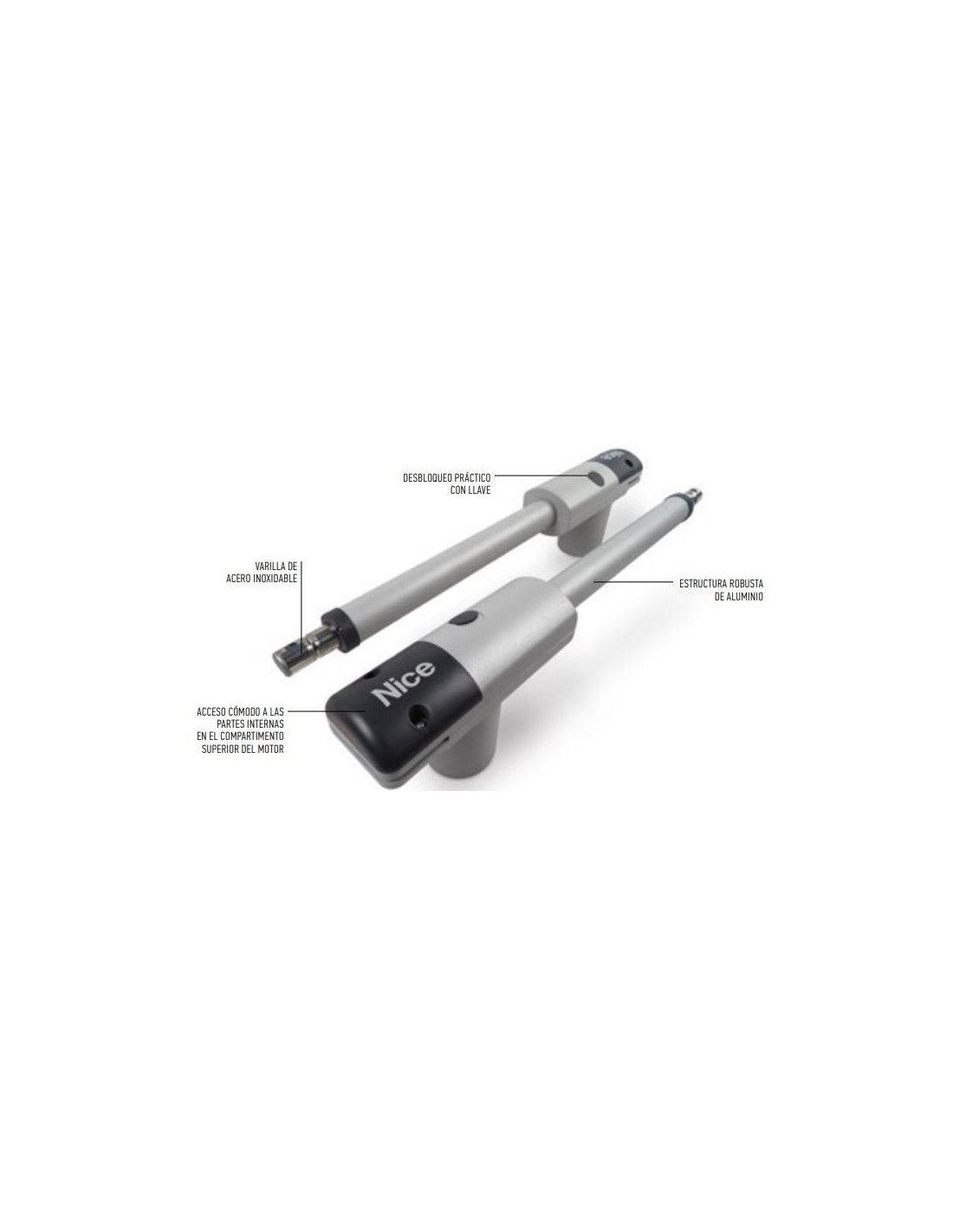

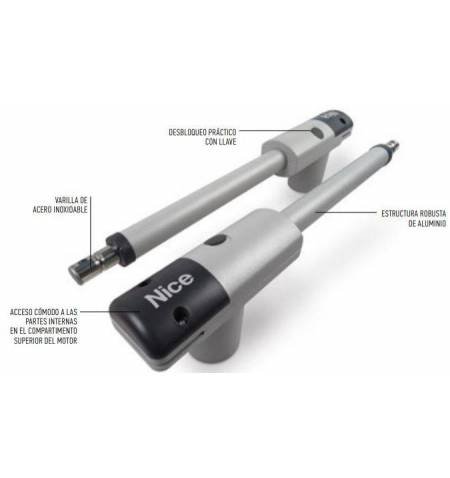

Su diseño telescópico incorpora una carrera de 400 mm, estructura robusta de aluminio pintado con polvo epoxi y vástago de acero inoxidable, proporcionando una solución fiable y resistente para instalaciones exteriores.
Este producto corresponde al motor Nice TOO3024 individual. La central electrónica, receptor, mandos, fotocélulas y demás accesorios de la automatización se suministran por separado.
Aplicación
✓ Puertas batientes de una o dos hojas.
✓ Longitud máxima orientativa de hoja: hasta 3 metros.
✓ Peso máximo orientativo: hasta 300 kg por hoja.
✓ Especialmente indicado para uso residencial.
Características principales
✓ Motorreductor electromecánico telescópico.
✓ Alimentación del motor a 24Vdc.
✓ Para hojas de hasta 3 m y 300 kg.
✓ Carrera del vástago de 400 mm.
✓ Vástago fabricado en acero inoxidable.
✓ Estructura de aluminio pintado con polvo epoxi.
✓ Grado de protección IP54.
✓ Compartimento superior de fácil acceso para realizar las conexiones eléctricas.
✓ Desbloqueo manual con llave personalizada Nice, accesible desde la parte superior del motor.
✓ Fijación posterior regulable para facilitar la adaptación a las cotas de instalación.
✓ Montaje mediante los soportes suministrados, facilitando la instalación sin necesidad de soldar los soportes en determinadas configuraciones.
Características técnicas Nice TOO3024
| Característica |
TOO3024 |
| Fabricante |
Nice |
| Modelo / referencia |
TOO3024 |
| Tipo |
Electromecánico telescópico |
| Alimentación motor |
24Vdc |
| Consumo nominal |
1,1 A |
| Consumo máximo |
5 A |
| Potencia nominal |
30 W |
| Potencia máxima |
120 W |
| Velocidad |
0,014 m/s |
| Fuerza nominal |
300 N |
| Fuerza máxima |
1.800 N |
| Carrera del vástago |
400 mm |
| Longitud máxima hoja |
Hasta 3 m* |
| Peso máximo hoja |
Hasta 300 kg* |
| Grado de protección |
IP54 |
| Temperatura de funcionamiento |
-20 °C / +50 °C |
| Dimensiones |
700 × 100 × 177 mm |
| Peso motor |
5,5 kg |
* Los límites máximos dependen de la combinación entre longitud y peso de la hoja, así como de su estructura y de las condiciones de instalación.
Construcción robusta para exterior
El TOO3024 incorpora una estructura de aluminio protegida mediante pintura en polvo epoxi y un vástago de acero inoxidable.
Esta construcción proporciona resistencia para su utilización en automatismos instalados en exteriores, alcanzando un grado de protección IP54.
Instalación y regulación
Nice suministra el TOO3024 con soportes destinados a facilitar su instalación en la puerta y el pilar.
La fijación posterior regulable ayuda a adaptar la geometría del motor a las cotas disponibles en la instalación.
El compartimento de conexiones se encuentra en la parte superior del motor, facilitando el acceso durante el cableado y mantenimiento.
El sistema de desbloqueo manual mediante llave Nice también es accesible desde la zona superior del automatismo.
Central electrónica compatible
Para gestionar uno o dos motores Nice TOO3024 de 24Vdc puede utilizarse la central electrónica Nice MC424L.
La central se suministra por separado y permite completar la instalación con receptor de radio, mandos, fotocélulas, lámpara y otros accesorios compatibles.
Accesorios recomendados
■ Nice MC424L – central electrónica para motores 24V compatibles.
■ Receptor de radio Nice compatible – para utilizar mandos a distancia.
■ Mandos Nice 433,92 MHz – según receptor instalado.
■ Fotocélulas Nice – dispositivos de seguridad para la instalación.
■ Lámpara destellante 24V – señalización de movimiento.
■ PS124 – sistema de batería de emergencia compatible con la central correspondiente.
■ PLA10 / PLA11 – electrocerradura vertical u horizontal para instalaciones que requieran bloqueo mecánico adicional.
Importante antes de seleccionar el motor
Los valores de 3 m y 300 kg representan los límites máximos de referencia del modelo y no deben interpretarse como valores independientes que puedan combinarse siempre en cualquier puerta.
Antes de la instalación deben comprobarse el peso y longitud de la hoja, altura y superficie expuesta al viento, estado de las bisagras, facilidad de movimiento manual y cotas del pilar.
Contenido del suministro
■ 1 × motorreductor telescópico Nice TOO3024 24Vdc.
■ Soportes y elementos de fijación correspondientes al motor.
No incluye central electrónica, receptor, mandos, fotocélulas, lámpara destellante ni demás accesorios.
