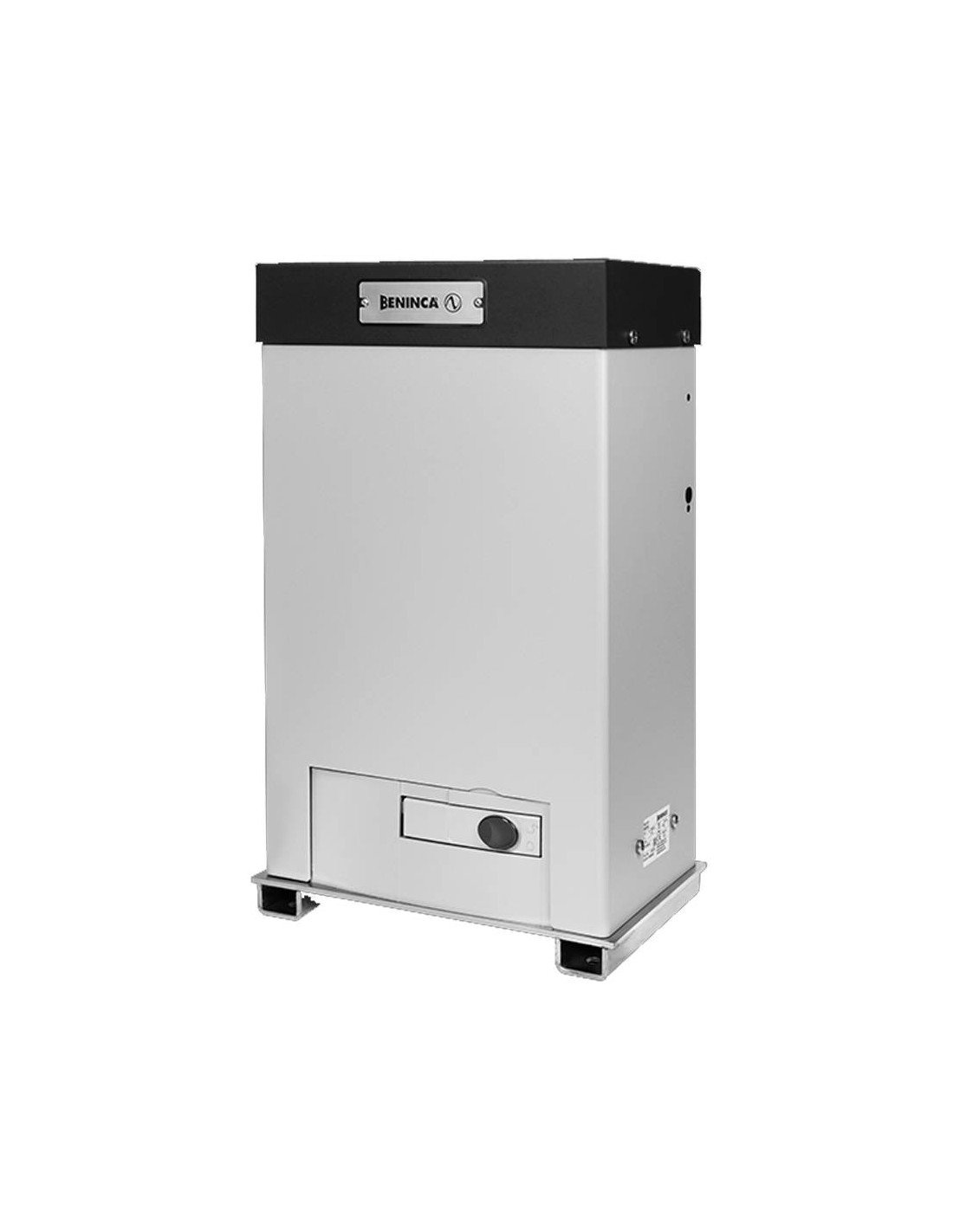

Motor Beninca "YAK25 OTI" 230V para puertas industriales pesadas de hasta 2500 KG, con reductor en baño de aceite. Central con encoder virtual y tecnología Inverter.

CARACTERÍSTICAS

• Motorreductor 230 Vac trifásico para uso intensivo provisto de central incorporada, sistema de autoventilación y reducción metálica en baño de aceite para garantizar las máximas prestaciones incluso con bajas temperaturas.
• La central de mando, que está situada en la parte superior del motor, dispone de inverter integrado y permite calcular la posición del motor a partir del cálculo de la intensidad de corriente en el motor eléctrico (encoder virtual)
• La presencia del encoder virtual permite gestionar de manera óptima las ralentizaciones, trazar el recorrido (STC System) y controlar la distribución del par motor en función de la posición de la puerta, lo que garantiza una seguridad máxima.
• Velocidad regulable de 10 a 24 m/min. en función del peso de la puerta
• Sensor de seguridad que interrumpe la alimentación del motor durante las operaciones de desbloqueo
• Cárter externo metálico con posibilidad de instalar fotocélulas de la serie PUPILLA/PUPILLA.R (como accesorio)
• Receptor ONE2.WB incluido
• Palanca de desbloqueo metálica

Placa de fundación con realce incluida. Altura 32 mm. Fijación al suelo, distancia entre ejes 280x170 mm, n.º 4 Ø 11 mm, distancia entre ejes fijación motor 269x106 mm n.º 4 M10

CARACTERÍSTICAS TÉCNICAS

• Alimentación: 230 Vac (50-60Hz)
• Alimentación motor: 230 Vac
• Consumo máximo de corriente: 4,0 A
• Empuje máximo 2500 N
• Velocidad de apertura 24 m/min
• Ciclo de trabajo uso intensivo
• Grado de protección IP44
• Central incorporada
• Receptor integrado
• Encoder: NO
• Encoder virtual
• Finales de carrera magnéticos: NO
• Piñón para cremallera M4 Z18
• Temperatura de funcionamiento: -20°C /+50°C
• Lubricación: ACEITE
• Peso máximo de la puerta 2500 kg
• Peso 36,3 kg

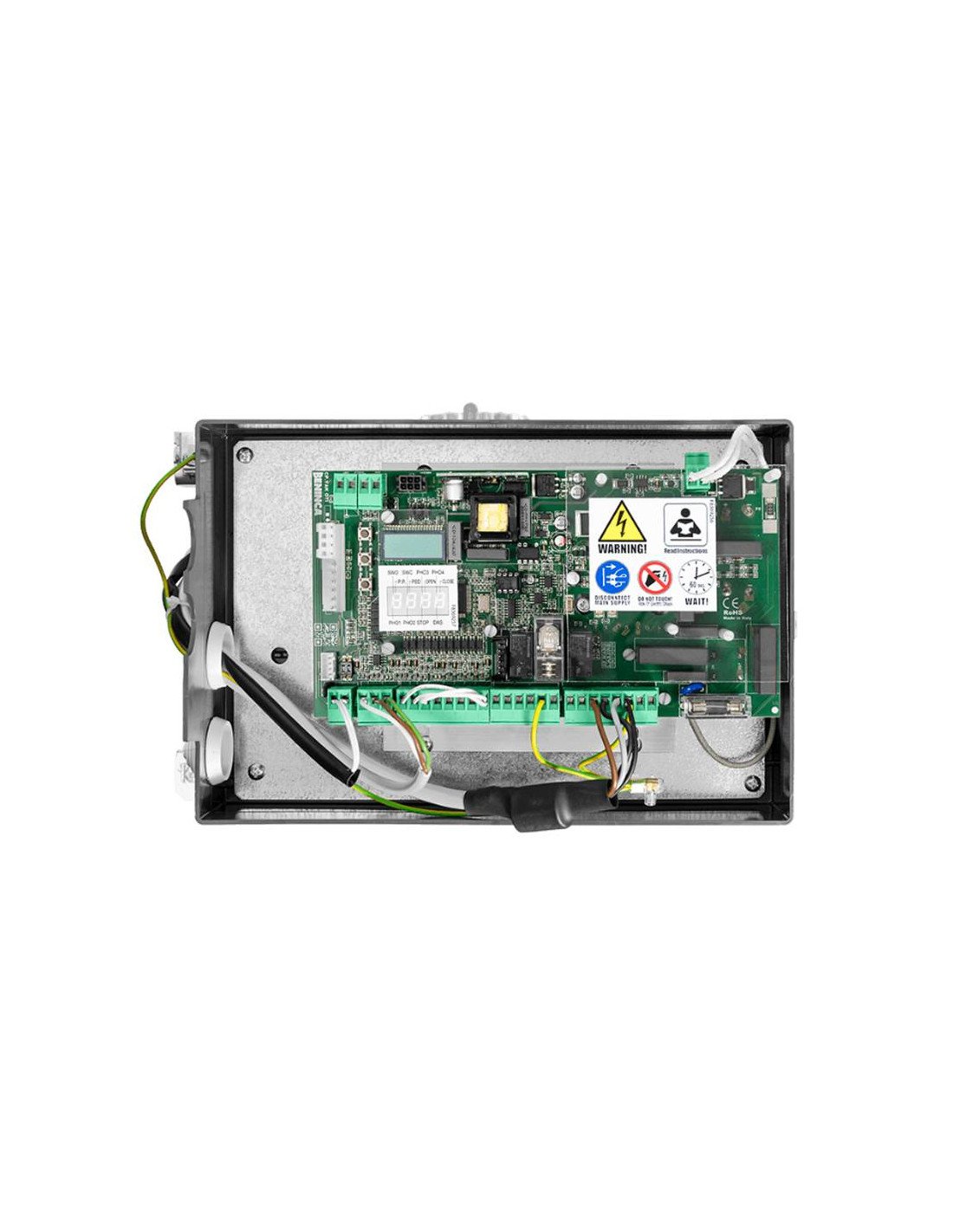

CENTRAL DE MANDO CP.YAK OTI

• Pantalla LCD integrada
• Receptor radio 433,92 MHz modelo ONE2.WB incluido
• Regletas de conexiones extraíbles
• Lógica de funcionamiento automática, semiautomática y hombre presente
• Entradas para final de carrera motor
• Entradas paso a paso, apertura, cierre, peatonal y paro
• Dos entradas configurables para fotocélula activa tanto en apertura como en cierre o activa solo en cierre
• Entrada para borde sensible de seguridad N.C. u 8K2
• Entrada para sensor de seguridad
• Salida configurable como luz piloto de indicación puerta abierta, luz de servicio y luz de zona
• Salida para prueba de fotocélulas
• Salida segundo canal radio
• Autoajuste de los parámetros de funcionamiento
• Ajuste electrónico del par con cálculo automático para cada punto del recorrido (STC SYSTEM)
• Seguridad antiaplastamiento con detección amperimétrica
• Desaceleraciones regulables
• Posibilidad de configurar los parámetros y gestión de mandos a distancia con sistema Advantouch
• Inverter integrado
• Encoder virtual
• Número de maniobras
• Contraseña de acceso a la programación
• Aviso para mantenimiento

MEDIDAS

MANUAL

Manual de instrucciones Beninca YAK25 OTI
