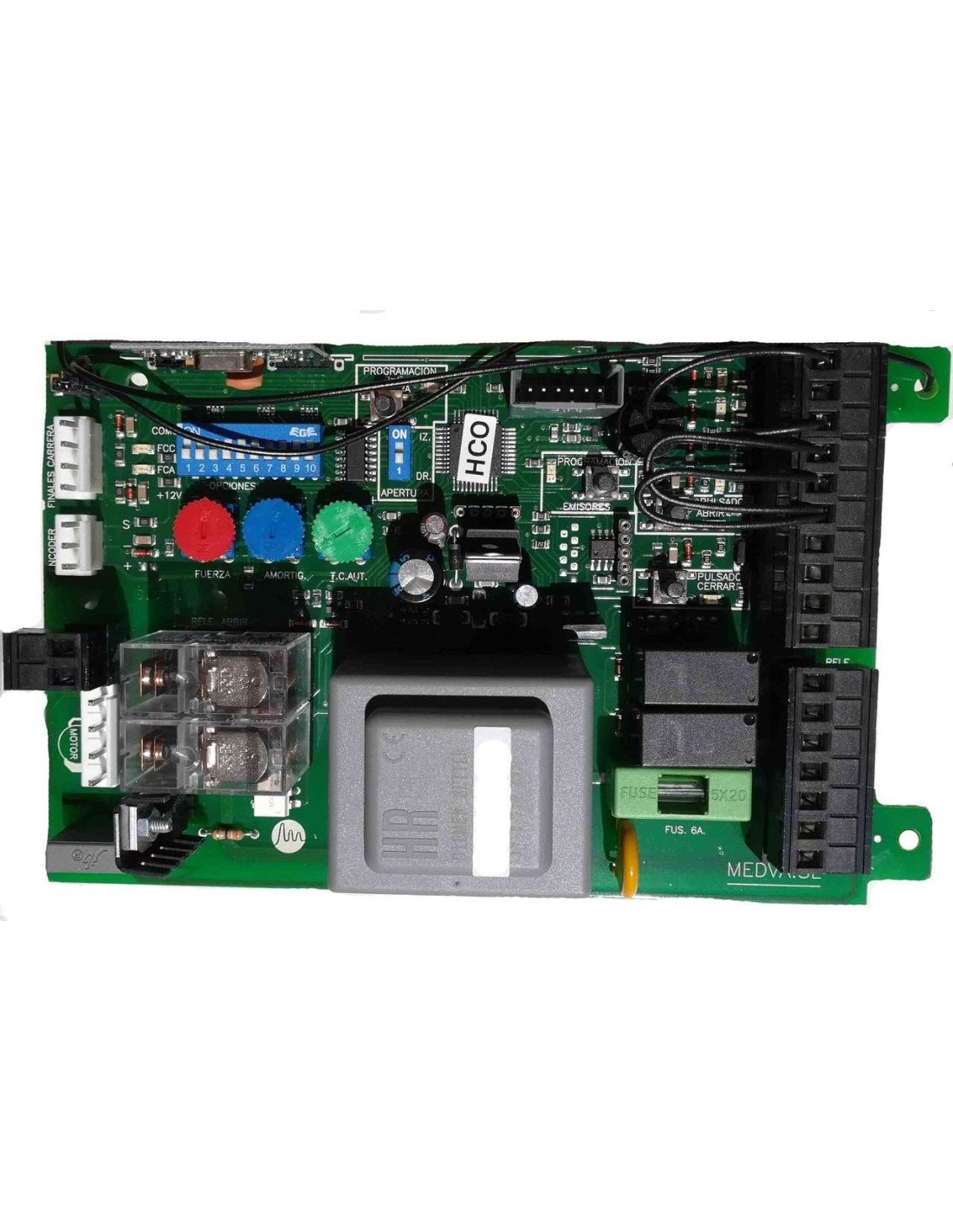

Placa electrónica Medva ELIOT 230V con receptor incorporado 433 MHz

Placa electrónica MEDVA ELIOT de 230Vac que incorpora receptor integrado a 433,92 MHz.

Características cuadro de maniobras Medva ELIOT:

✓ Cuadro monofásico con receptor incorporado.

✓ Entradas con indicación luminosa (LED).

✓ Salida destello 220Vac y contacto luz de garaje.

✓ Conector tarjeta de radio.

✓ Interruptor de cambio de sentido.

✓ Potenciómetros de regulación de fuerza, ajuste de sensibilidad y tiempo de bajada automática.

✓ Entradas para encoder, finales de carrera para el cierre y la apertura.

✓ Dispone de dos entradas de seguridad independientes, una para una fotocélula que actúa durante el cierre de la puerta, otra que actúa durante la apertura que puede conectarse una banda activacon contacto resistivo.

✓ Dispone también de entradas para pulsadores: alternativo y paro.

✓  Dispone de un pulsador de abrir y cerrar integrado en placa para realizar los test de montaje.

Características técnicas

• Alimentación: 230Vac
• Tensión Motor: 230Vac
• Corriente máxima motor: 2,5 A
• Salida Alimentación Accesorios: 24v 150mA
• Luz cortesía: Contacto N.A (5A)
• Destello: 220Vac (5A)
• Tiempo Funcionamiento Normal: Máximo 2 min.
• Tiempo Espera Cierre Automático: 3 seg. a 2 minutos.
• Tarjeta Radio: Incorporada
• Temperatura Trabajo: -20 a 70ºC

MANUAL

Manual de instrucciones cuadro de maniobras Medva ELIOT
