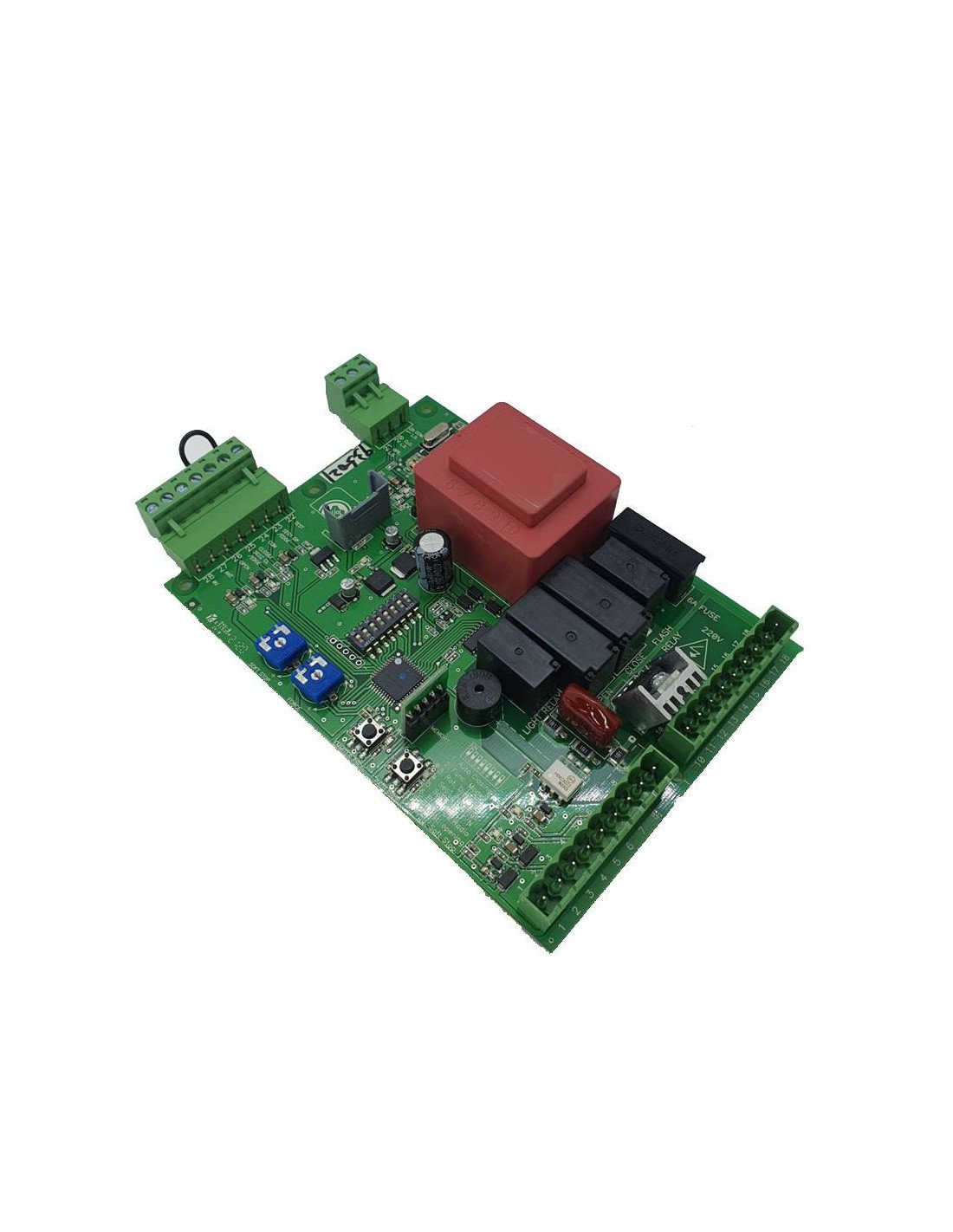

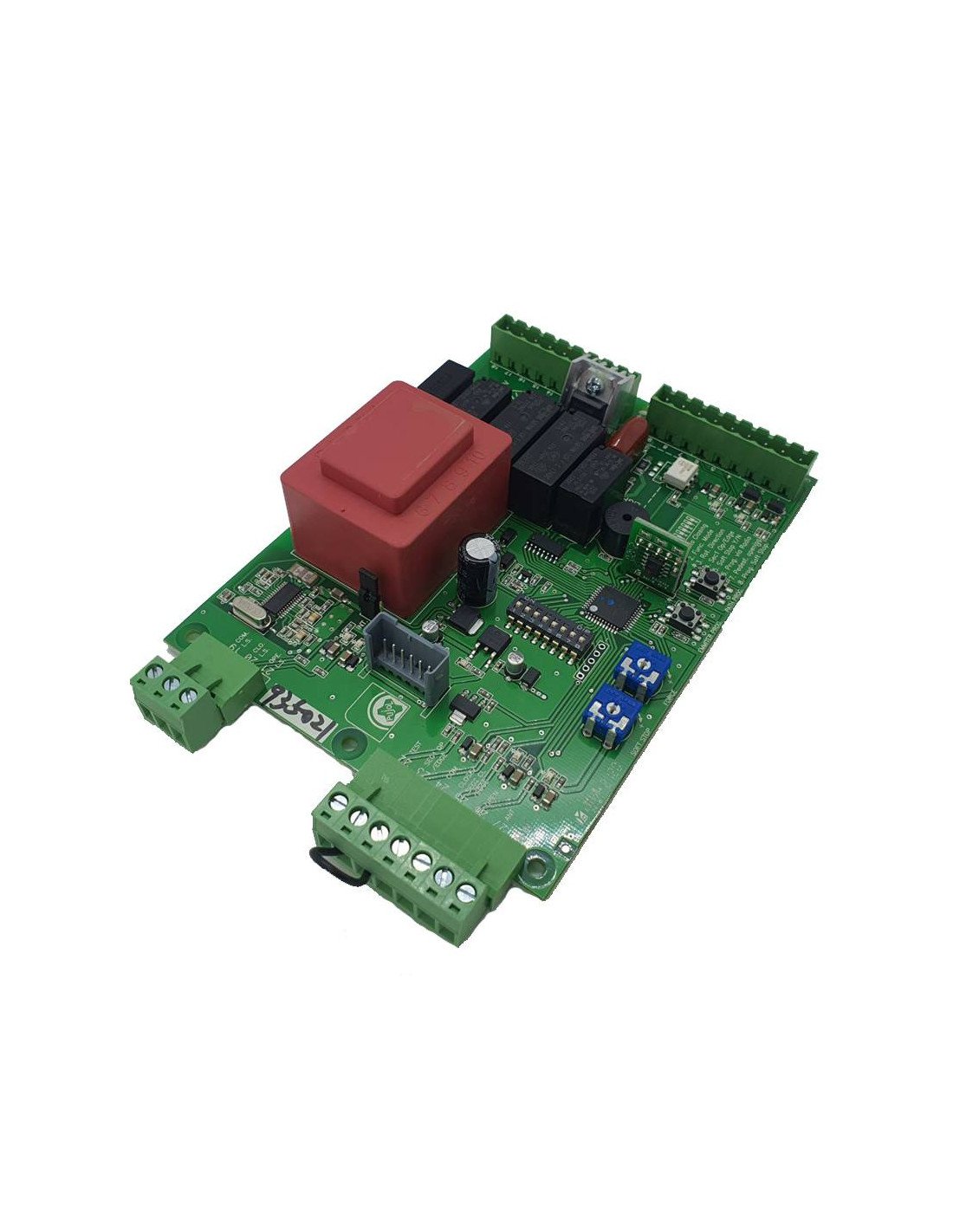

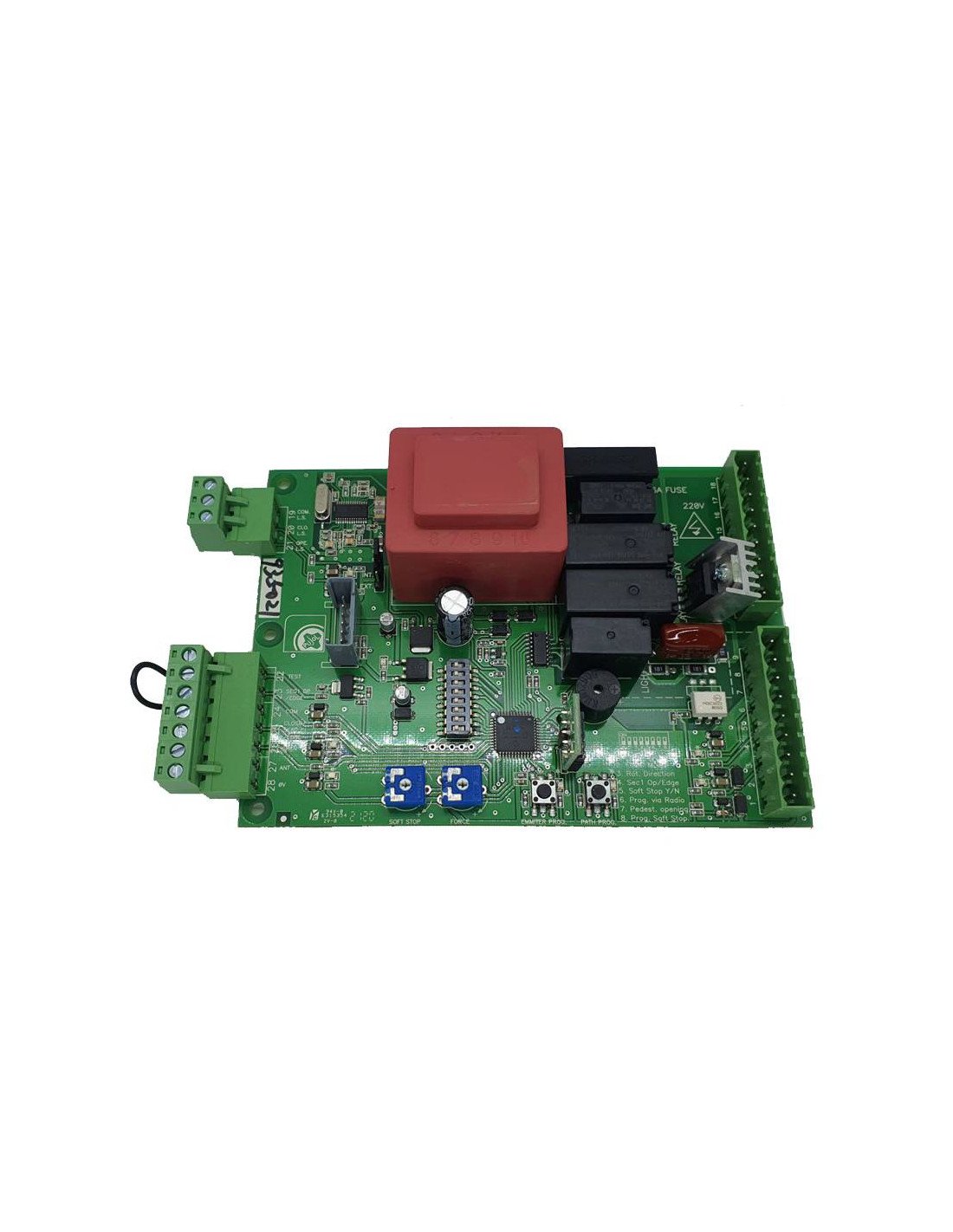

Placa electrónica Pujol Marathon II con receptor incorporado Rollingcode 433 MHz.

• D112244 00002: Placa electrónica compatible con motores anteriores a 04/2012
• D112243 00002: Placa electrónica actual compatible con motores superiores a 2012

CARACTERÍSTICAS

·Maniobra y seguridad frente a obstáculos

·Fusible de protección de 6A. controlados por Sensor Hall y microprocesador

·Finales de carrera magnéticos incorporados en

·Rampas de aceleración y frenado del motor. el accionador.

·Indicación del estado de pulsadores, fotocélula y ·Velocidad eje de salida 48.3 r.p.m.

finales de carrera con leds. ·Velocidad puerta:10.6 m/min.

·Activación / desactivación del temporizador del ·Módulo piñón de salida M5-17 dientes M4-14 cierre automático. dientes.

·Temporizador digital de cierre automático ·Factor de servicio:40 %. (mínimo 2 seg. y máximo 120 seg.) ·Peso máx. puerta: 1000 Kg.

·Elección entre dos tipos de maniobra (A/B). ·Fuerza máx. de arrastre: 50 Kg.

·Tiempo máximo de maniobra limitado a 2 min ·Par de arranque: 14,7 Nm.

·Receptor incorporado 433.92Mhz.(sistema Vario ·Alimentación 230 V +-10% code) ·Potencia motor: 0.2CV /0.15Kw

·Tarjeta de memória para 255 códigos. ·Intensidad: 0.6 Amp..

·Conector para Tarjeta de Radio ·Temperatura de trabajo : -10º C a.+40ºC.

·Contacto de relé libre de tensión para lámpara de ·Mantenimiento: no necesita engrase.

destellos (carga máxima 16 Amp.a 230 V.).

·Luces auxiliares salida de 230V. durante 3 min.

(máximo 10 Amp.).

·Salida auxiliar de 12 V. dc 150 mA.

·Entrada para banda resistiva de 8.2 Kohm.

MANUAL

Manual de instrucciones Placa electrónica Marathon II 2012
