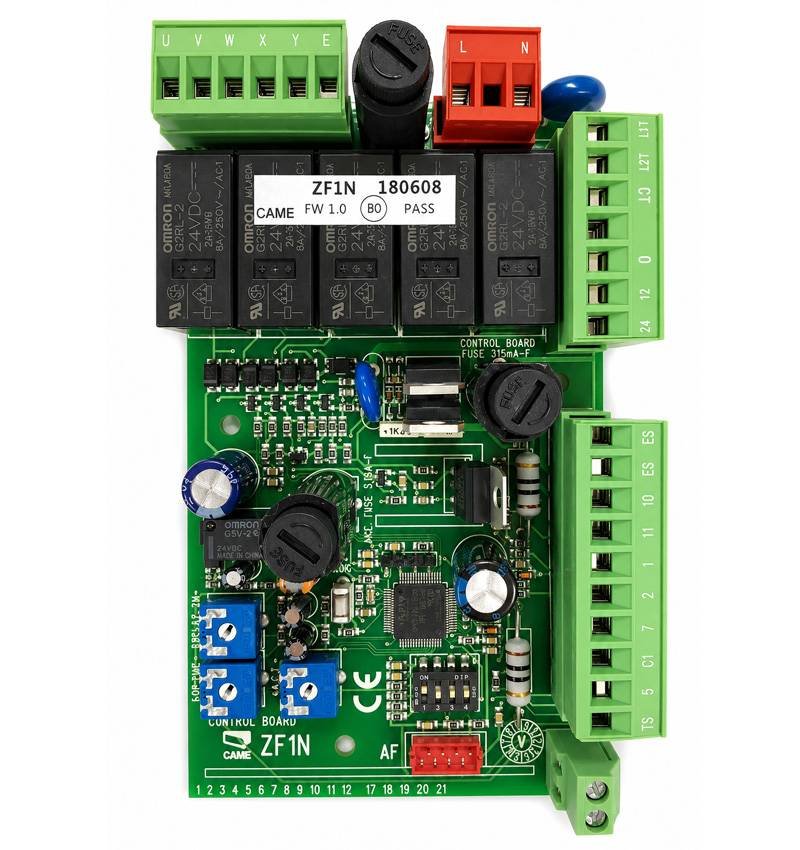

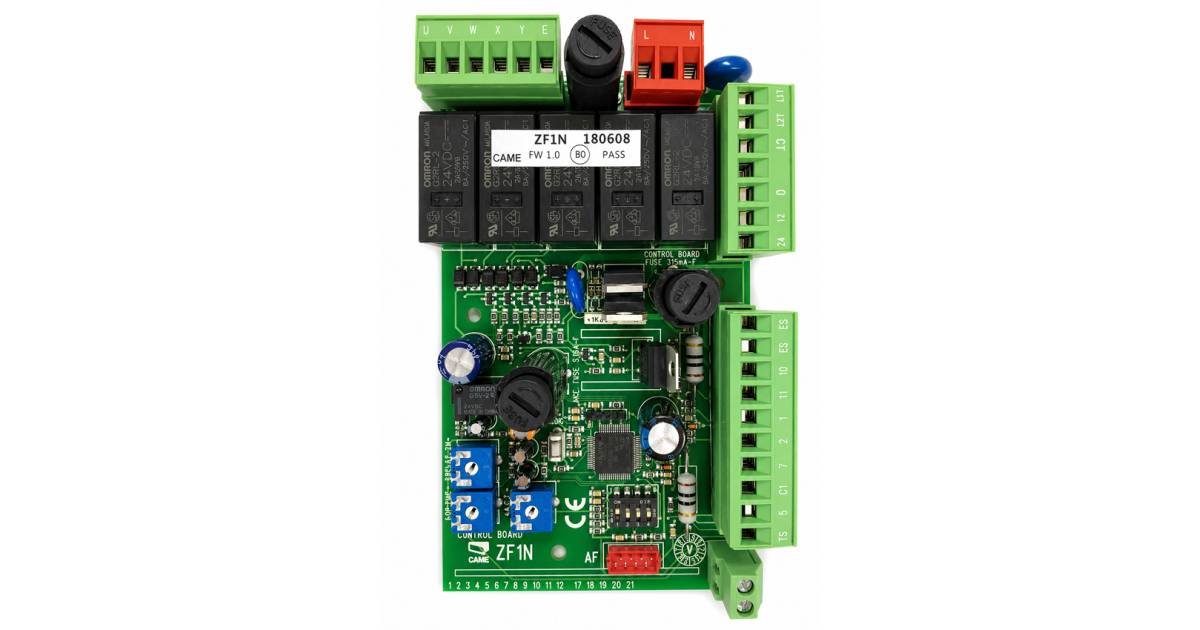

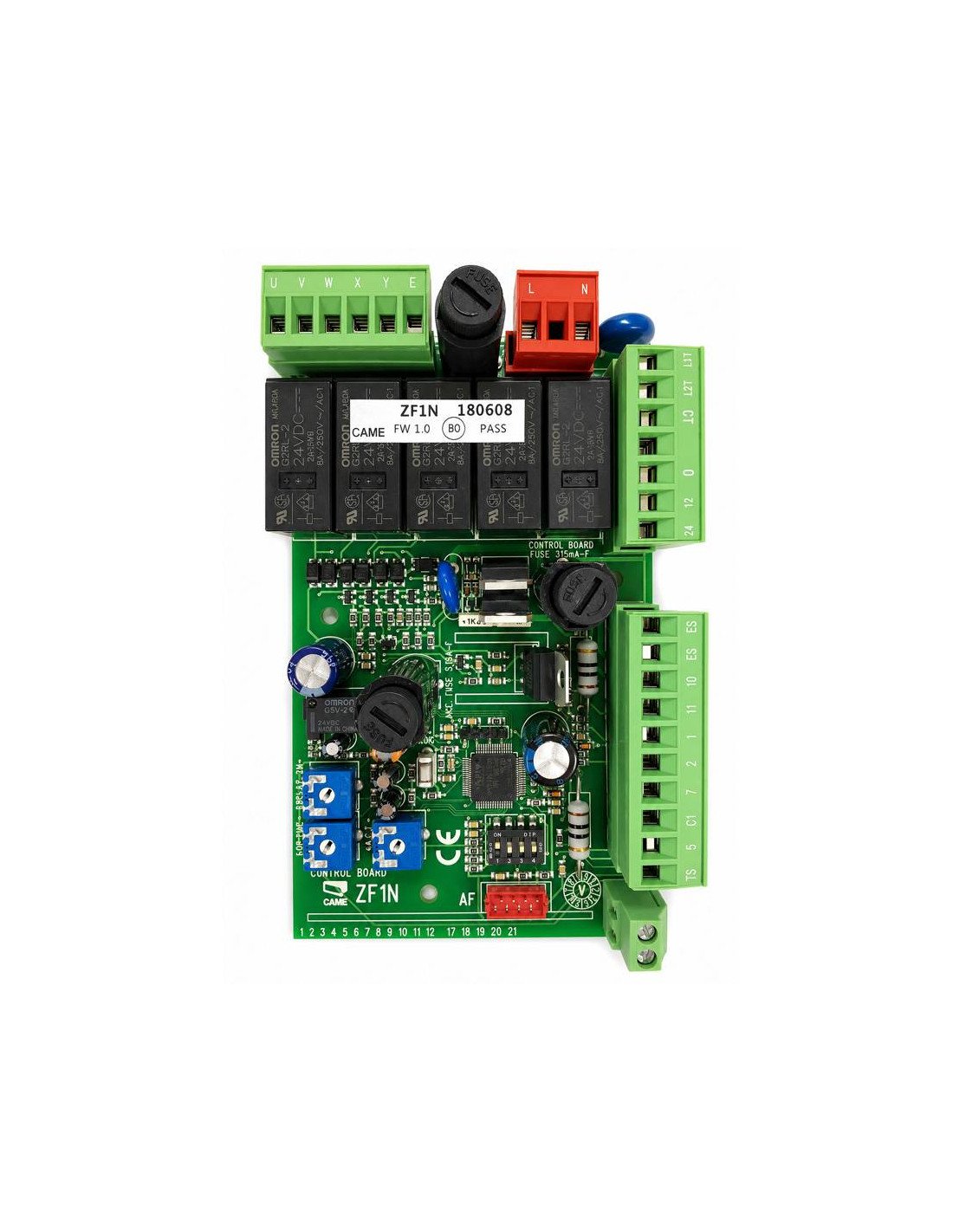

Placa electrónica CAME ZF1N 88001-0067 para motores batientes 230V

Placa electrónica CAME 88001-0067 ZF1N, recambio original para automatismos de puertas batientes CAME alimentados a 230V.

La tarjeta ZF1N está diseñada para el control de cancelas batientes de dos hojas, especialmente en instalaciones residenciales o comunitarias. Permite gestionar los motores, dispositivos de mando, fotocélulas de seguridad, luz intermitente, electrocerradura y receptor de radio mediante tarjeta AF compatible.

Este recambio es adecuado para sustituir placas CAME ZF1N o antiguas ZF1, siempre verificando previamente la referencia de la placa instalada, el tipo de motor y las conexiones existentes.

Características principales

• Recambio original CAME referencia 88001-0067.
• Modelo de placa: ZF1N.
• Para motores batientes CAME de 230V.
• Control para puertas batientes de dos hojas.
• Funciones configurables mediante DIP-switch.
• Regulación mediante trimmers para tiempo de funcionamiento, cierre automático y retraso de hoja.
• Entrada para fotocélulas de seguridad con reapertura durante el cierre.
• Salida para luz intermitente y señalización de puerta abierta.
• Conexión para electrocerradura de 12V.
• Conector para tarjeta radio AF compatible con emisores CAME.

Compatibilidad

La placa CAME ZF1N se utiliza en automatismos batientes CAME de 230V, como las series ATI, FERNI, FAST y KRONO, entre otras aplicaciones compatibles.

Importante: antes de realizar el pedido, recomendamos comprobar la referencia de la placa original y confirmar que el conexionado coincide con la instalación existente.

Datos técnicos

Funciones disponibles

• Cierre automático regulable.
• Función paso a paso: abre, cierra e invierte.
• Función secuencial: abre, stop, cierra, stop.
• Entrada de STOP mediante contacto NC.
• Entrada de seguridad C1 para fotocélulas.
• Prueba de seguridad configurable mediante DIP.
• Memorización de mandos mediante tarjeta radio AF compatible.

Contenido del producto

• 1 placa electrónica CAME ZF1N 88001-0067.

No incluye caja, transformador, tarjeta radio AF, mandos ni accesorios adicionales, salvo que se indique expresamente en la descripción del producto.

Recomendaciones de instalación

La instalación y sustitución de esta placa debe ser realizada por personal cualificado. Antes de manipular el cuadro de maniobras, es imprescindible cortar la alimentación eléctrica y comprobar correctamente todas las conexiones del motor, accesorios y dispositivos de seguridad.

En caso de duda, compare la placa instalada con la referencia ZF1N / 88001-0067 antes de realizar la compra.
