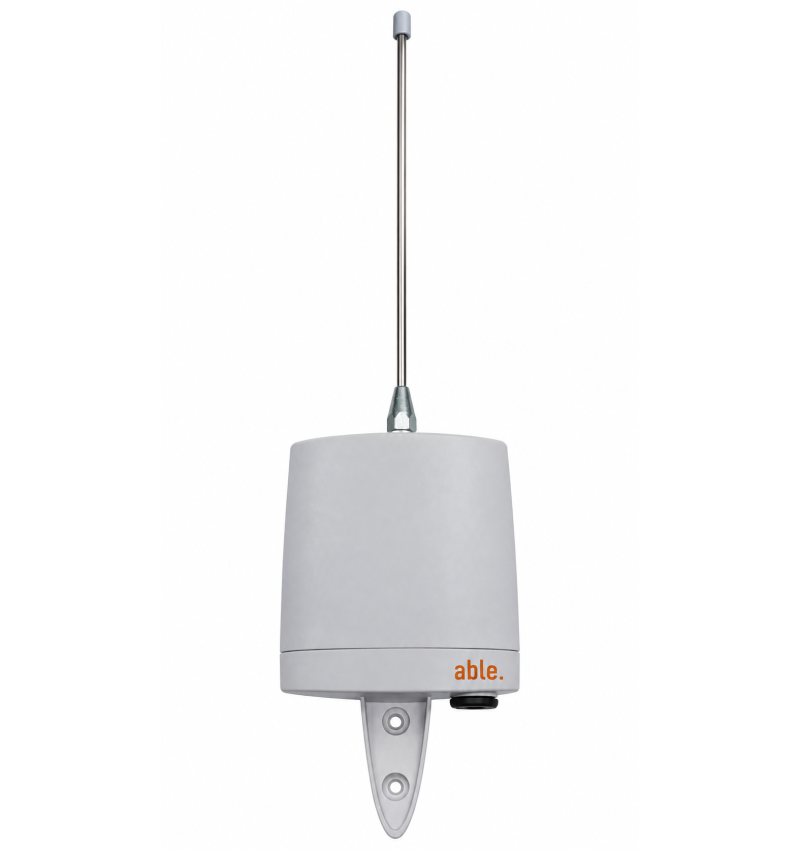

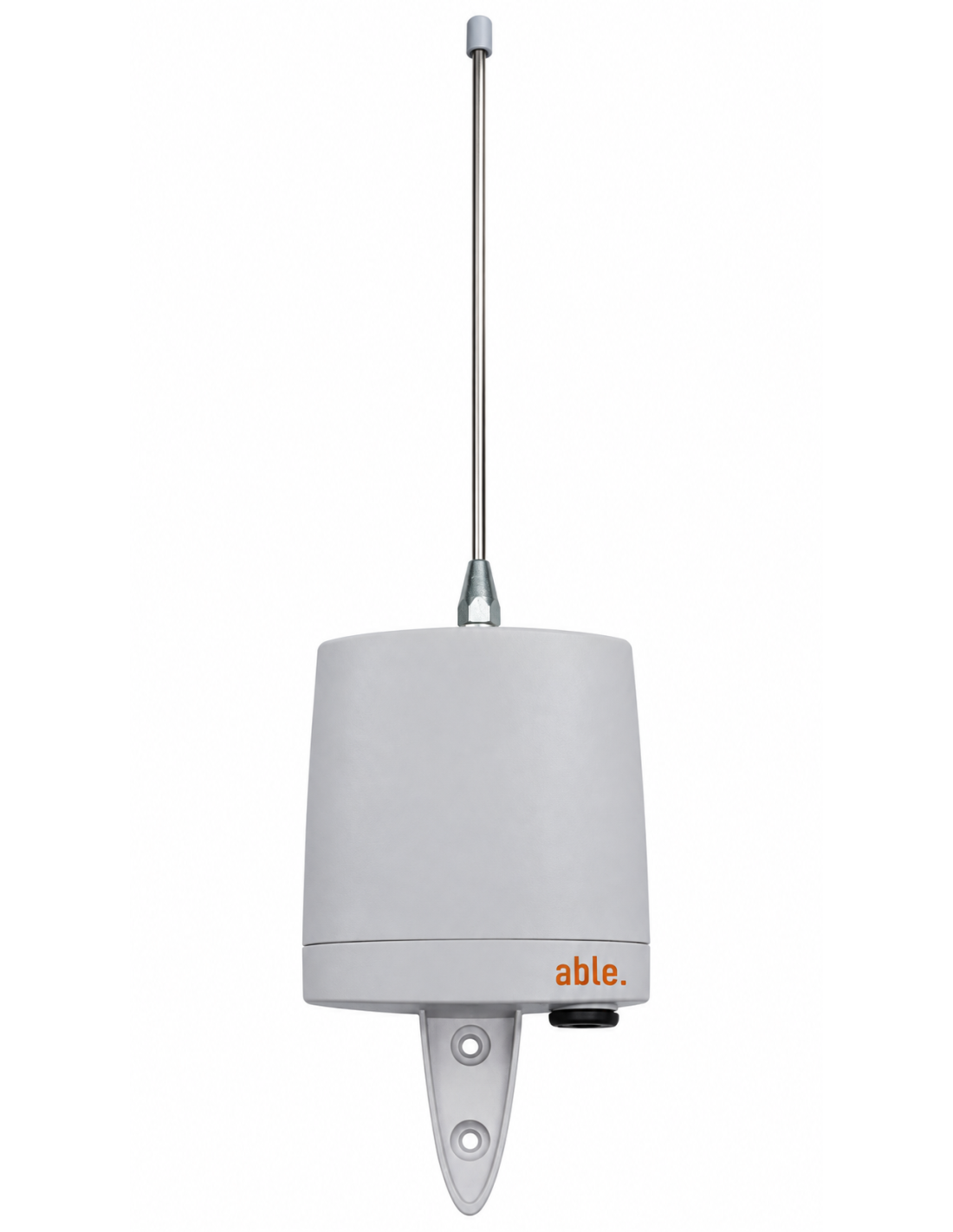

Receptor exterior V2 WALLY-U de 1, 2 o 4 canales a 433 y 868 MHz
El V2 WALLY-U es un receptor de radio exterior diseñado para el control de puertas automáticas, cancelas, barreras, iluminación y otros sistemas eléctricos mediante mandos a distancia compatibles.
Está disponible en versiones de 1, 2 y 4 canales, con frecuencias de 433,92 MHz o 868,30 MHz, según el modelo seleccionado.
Incorpora salidas de relé configurables con funcionamiento monoestable, biestable o temporizado, permitiendo adaptar cada canal a las necesidades de la instalación.
Es compatible con emisores V2 Royal y Personal Pass de la frecuencia correspondiente. En el sistema Personal Pass permite memorizar hasta 1.008 códigos diferentes.
Gracias a su carcasa con protección IP55, está indicado para instalaciones exteriores donde se necesita un receptor independiente de la central electrónica del automatismo.
Modelos disponibles
Seleccione en el desplegable la referencia deseada según el número de canales y la frecuencia de los mandos que vaya a utilizar.
| Modelo |
Referencia |
Frecuencia |
CH |
| WALLY1-U-433 |
11G050 |
433,92 MHz |
1 |
| WALLY2-U-433 |
11G051 |
433,92 MHz |
2 |
| WALLY4-U-433 |
11G052 |
433,92 MHz |
4 |
| WALLY2-U-868 |
11G054 |
868,30 MHz |
2 |
| WALLY4-U-868 |
11G055 |
868,30 MHz |
4 |
Compatibilidad con mandos V2 Royal y Personal Pass
El receptor WALLY-U permite utilizar emisores de los sistemas V2 Royal y V2 Personal Pass.
Royal: sistema de radio de código fijo.
Personal Pass: sistema con memorización individual de emisores y posibilidad de habilitar la función Rolling Code.
Importante: el primer mando que se memoriza determina el sistema de funcionamiento del receptor. Para cambiar entre Royal y Personal Pass es necesario realizar un borrado completo de la memoria.
Características principales
✓ Receptor de radio exterior V2 WALLY-U.
✓ Disponible en versiones de 1, 2 y 4 canales.
✓ Frecuencias de 433,92 MHz y 868,30 MHz.
✓ Compatible con mandos Royal y Personal Pass.
✓ Alimentación 12-24Vac o 12-36Vdc.
✓ Contactos de relé de hasta 1A / 30Vdc.
✓ Funcionamiento monoestable, biestable o temporizado.
✓ Temporización configurable hasta 7,5 minutos.
✓ Capacidad de hasta 1.008 códigos en modo Personal Pass.
✓ Memorización de mandos mediante pulsador P1.
✓ Aprendizaje de nuevos emisores vía radio en modo Personal Pass.
✓ Posibilidad de gestionar emisores sustitutivos.
✓ Función Rolling Code activable o desactivable en modo Personal Pass.
✓ Programación avanzada mediante PROG2 y WINPPCL.
✓ Aviso de memoria llena mediante 15 destellos.

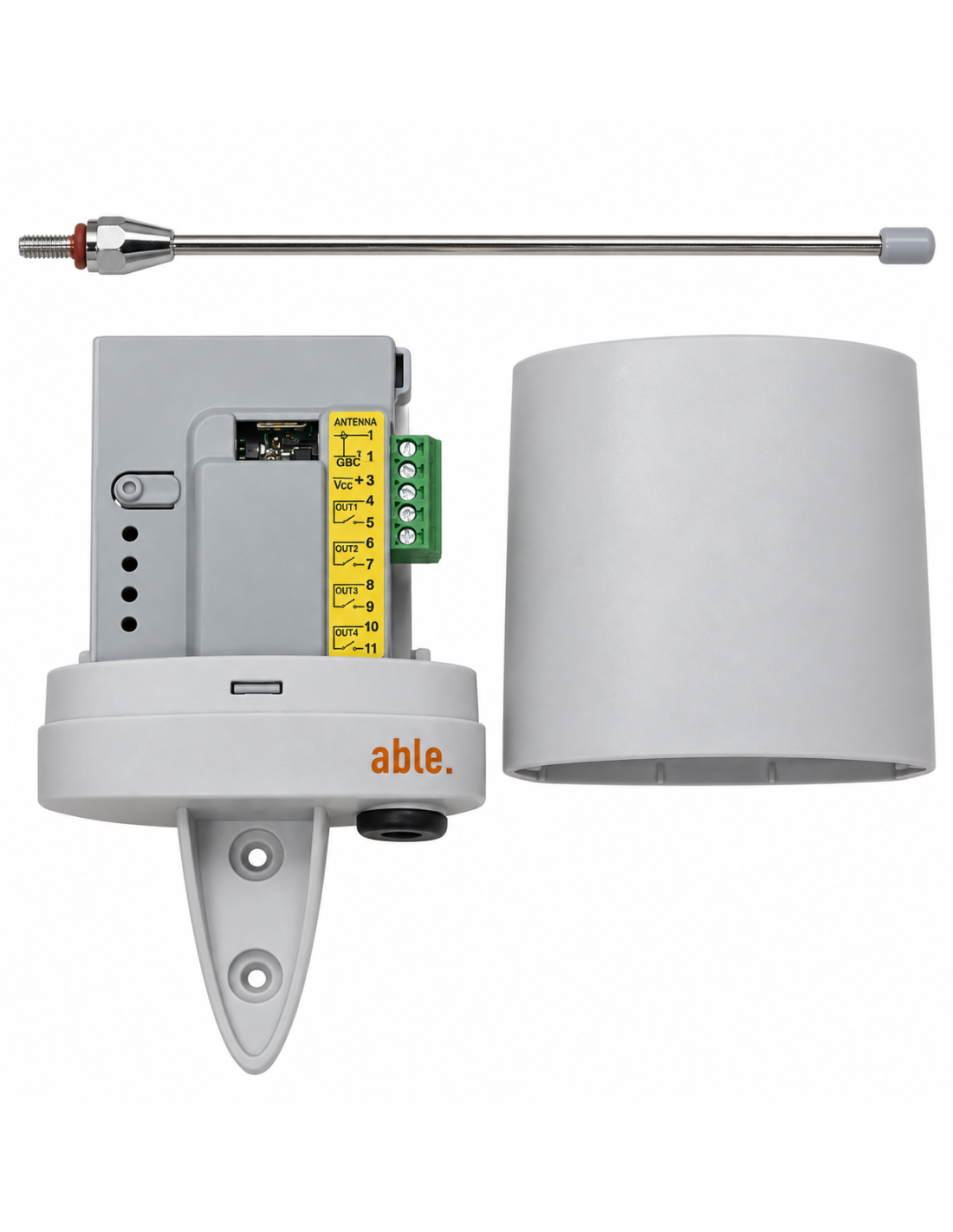

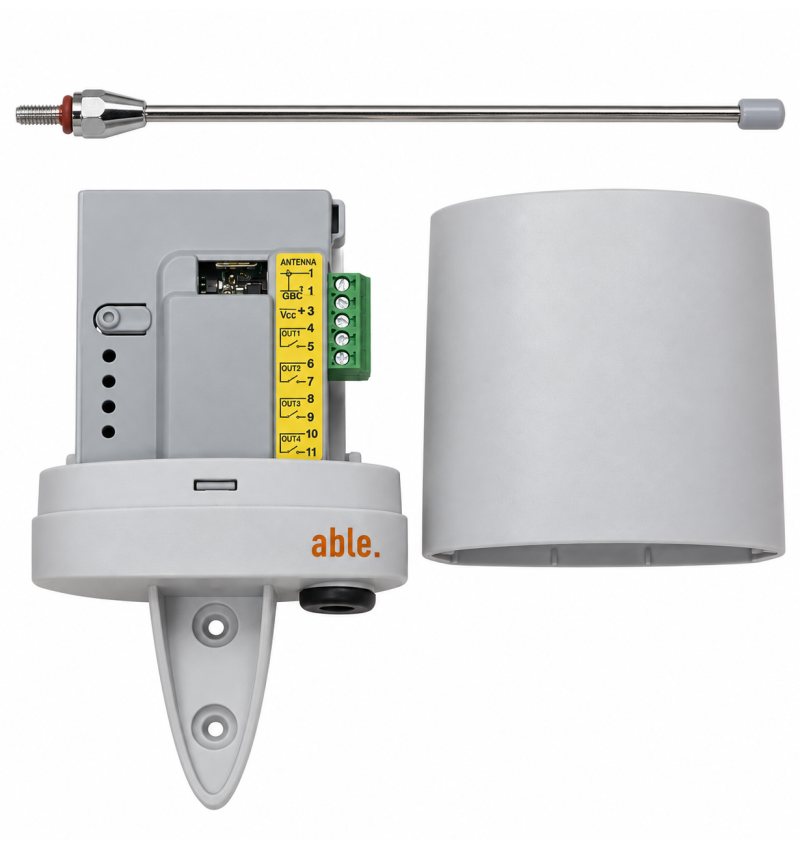

✓ Regleta de bornes de conexión extraíble.
✓ Carcasa con grado de protección IP55.
Modos de funcionamiento de los relés
| Modo |
Funcionamiento |
| Monoestable |
El relé permanece activado mientras se transmite la señal del mando y se desactiva al dejar de transmitir. |
| Biestable |
Una pulsación activa el relé y la siguiente lo desactiva. |
| Temporizado |
El relé se activa al recibir la señal y se desactiva automáticamente transcurrido el tiempo programado, hasta 7,5 minutos. |
Características técnicas V2 WALLY-U
| Característica |
Valor |
| Fabricante |
V2 |
| Serie |
WALLY-U |
| Frecuencia |
433,92 / 868,30 MHz |
| Alimentación AC |
12-24Vac |
| Alimentación DC |
12-36Vdc |
| Contactos de relé |
1A / 30Vdc |
| Canales |
1 / 2 / 4 según modelo |
| Capacidad de memoria |
1.008 códigos Personal Pass |
| Consumo en reposo |
16 mA a 24Vdc |
| Sensibilidad |
≥ -103 dBm |
| Temperatura |
-20 °C / +60 °C |
| Dimensiones |
132 × 26 × 74 mm |
| Grado de protección |
IP55 |
Configuración de contactos NA / NC
Los contactos de los relés vienen configurados como normalmente abiertos (NA).
El relé 1 permite seleccionar contacto normalmente abierto o normalmente cerrado mediante el jumper J1.
En los relés 2, 3 y 4, la modificación a contacto normalmente cerrado requiere intervenir físicamente sobre el circuito impreso, según las instrucciones del fabricante.
Información importante antes del pedido
Frecuencia: los mandos deben utilizar la misma frecuencia y sistema de codificación que el receptor seleccionado.
Royal / Personal Pass: estos dos sistemas no pueden utilizarse simultáneamente en el mismo receptor. Para cambiar de sistema hay que borrar los códigos memorizados.
Salidas de relé: no pueden activarse simultáneamente más de dos relés en modo biestable o temporizado.
Cargas eléctricas: los contactos están limitados a 1A / 30Vdc. Para accionar cargas superiores o equipos alimentados directamente a 230V debe emplearse una interfaz o relé auxiliar adecuado.
Mandos y accesorios
El receptor puede utilizarse con mandos V2 Royal o Personal Pass compatibles, según la frecuencia y el sistema de radio seleccionado.
La programación avanzada puede realizarse mediante el programador V2 PROG2 y el software WINPPCL.
Los mandos a distancia y el equipo de programación se suministran por separado.
Manual de instrucciones
Contenido del suministro
■ 1 × receptor exterior V2 WALLY-U, en la versión de frecuencia y número de canales seleccionada. Mandos a distancia no incluidos.
