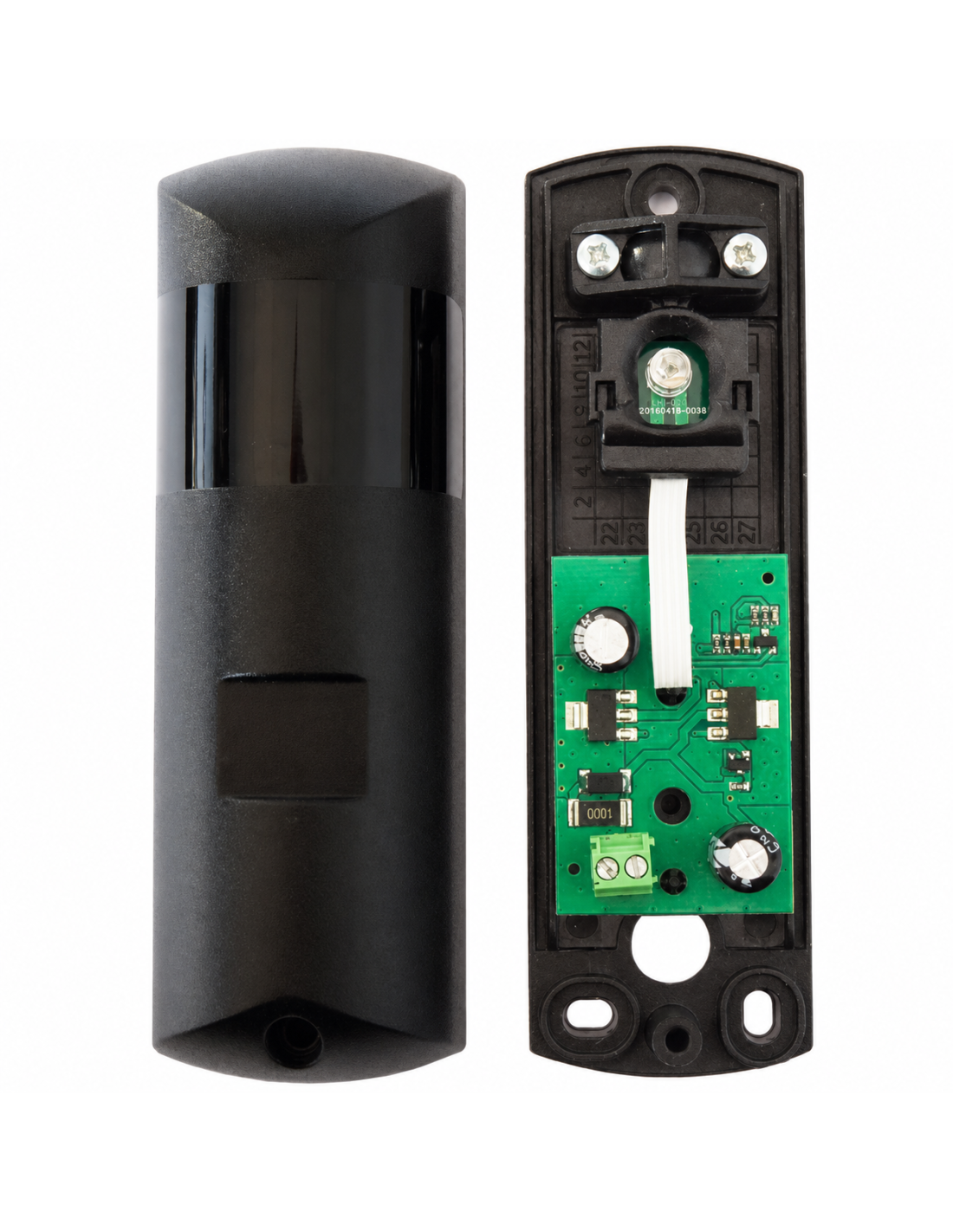

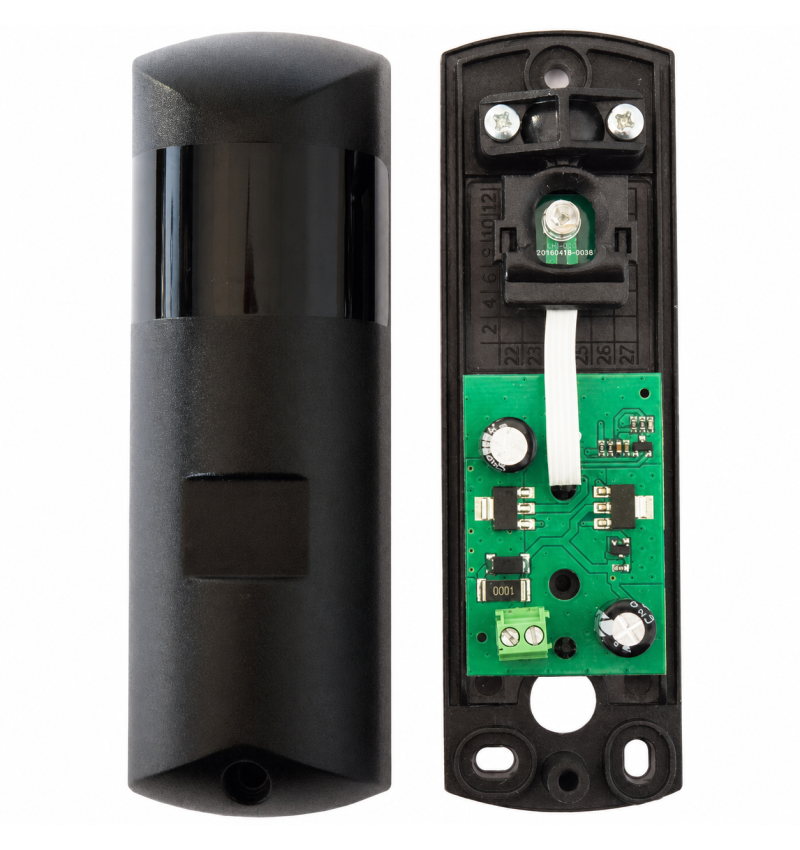

Photocellule Prastel Foto-r orientable 12-24V jusqu'à 30 mètres

La photocellule Prastel Foto-R est un dispositif de sécurité câblé et réglable pour les portes automatiques, les portes et les cancers motorisés. Son système de régulation permet d'aligner avec précision l'émetteur TX et le récepteur RX, même lorsqu'ils ne peuvent pas être installés complètement confrontés.

A un Tête réglable de 180 ° en horizontale et à 30 ° vertical, Indicateur de LED d'alignement et de points de test pour vérifier la qualité du signal par un voltmètre.

Ballocell Prastel Photo-a

Photo-r fonctionne avec une alimentation 12-24 V AC / DC À la fois sur l'émetteur et le récepteur. Sa portée est 15 mètres d'installations de plein air et peut atteindre 30 mètres nominaux dans des conditions optimales.

Le récepteur intègre un Sortie relais avec des contacts normalement ouverts, communs et normalement fermés, Facilitant sa connexion avec des manœuvres pour les portes automatiques.

Caractéristiques principales

• Photocellule filaire Pour les portes, les portes et les annulations motorisées.
• Système composé Text STRUCTTER et RX RECEPTEUR.
• Alimentation 12-24 V AC / DC.
• Portée de 15 mètres à l'étranger.
• Portée maximale nominale de 30 mètres dans des conditions optimales.
• Tête réglable de 180 ° en horizontale et à 30 ° vertical.
• Indicateur LED pour faciliter l'alignement.
• Points de test Tp + et tp- Mesurer la qualité du signal.
• Sortie de relais par les contacts Non, commun et nc.
• Temps de réponse inférieur 15 ms.
• Installation de surface.
• Diplôme Ip44.

Alignement simple et précis

Les têtes orientables de l'émetteur et le récepteur permettent de régler facilement la direction du faisceau infrarouge. Lorsque le récepteur détecte correctement le signal, le LED d'alignement rouge.

Pour effectuer un réglage plus précis, TP + et TP-Tri - permettent de mesurer une tension comprise entre 0 et 4 V par un voltmètre. Plus la tension obtenue est élevée, mieux l'alignement du faisceau infrarouge.
