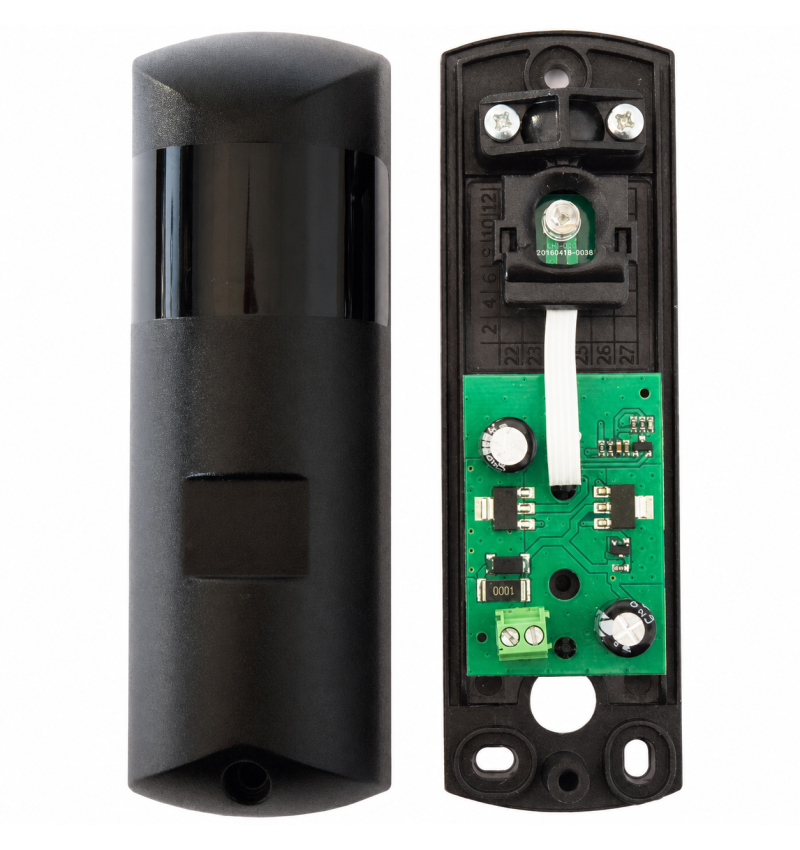

Fotocélula Prastel FOTO-R orientable 12-24V hasta 30 metros

La fotocélula Prastel FOTO-R es un dispositivo de seguridad cableado y orientable para puertas automáticas, portones y cancelas motorizadas. Su sistema de regulación permite alinear con precisión el emisor TX y el receptor RX, incluso cuando no pueden instalarse completamente enfrentados.

Dispone de un cabezal orientable 180° en horizontal y 30° en vertical, indicador LED de alineación y puntos de prueba para comprobar la calidad de la señal mediante un voltímetro.

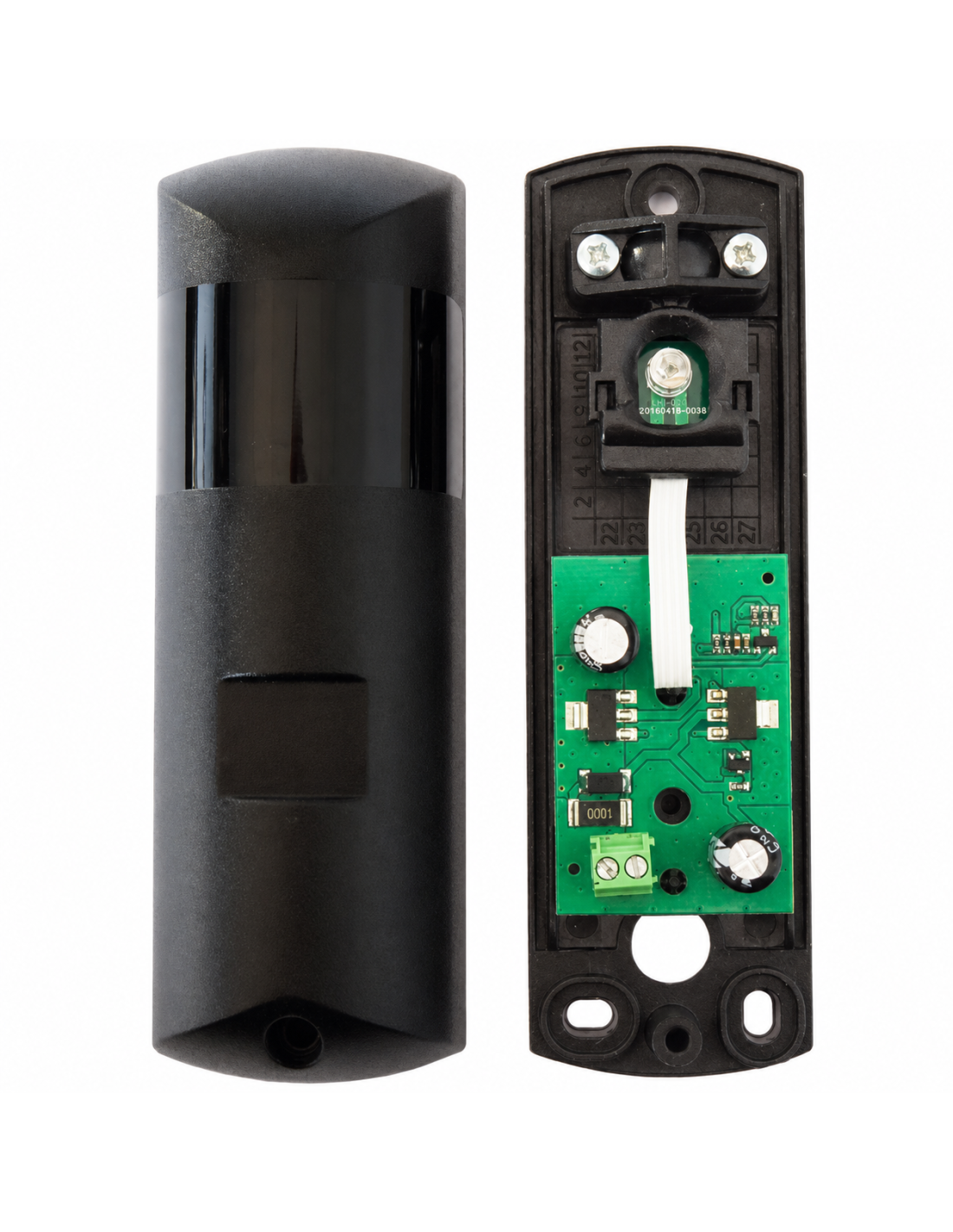

Fotocélula orientable Prastel FOTO-R

La FOTO-R funciona con una alimentación de 12–24 V AC/DC tanto en el transmisor como en el receptor. Su alcance es de 15 metros en instalaciones exteriores y puede alcanzar hasta 30 metros nominales en condiciones óptimas.

El receptor incorpora una salida de relé con contactos normalmente abierto, común y normalmente cerrado, facilitando su conexión a cuadros de maniobras para puertas automáticas.

Características principales

• Fotocélula cableada para puertas, portones y cancelas motorizadas.
• Sistema compuesto por transmisor TX y receptor RX.
• Alimentación de 12–24 V AC/DC.
• Alcance de 15 metros en exterior.
• Alcance máximo nominal de 30 metros en condiciones óptimas.
• Cabezal orientable 180° en horizontal y 30° en vertical.
• Indicador LED para facilitar la alineación.
• Puntos de prueba TP+ y TP- para medir la calidad de la señal.
• Salida de relé mediante contactos NO, común y NC.
• Tiempo de respuesta inferior a 15 ms.
• Instalación en superficie.
• Grado de protección IP44.

Alineación sencilla y precisa

Los cabezales orientables del transmisor y del receptor permiten ajustar fácilmente la dirección del haz infrarrojo. Cuando el receptor detecta correctamente la señal, se enciende el LED rojo de alineación.

Para realizar un ajuste más preciso, los puntos de prueba TP+ y TP- permiten medir una tensión de entre 0 y 4 V mediante un voltímetro. Cuanto mayor sea la tensión obtenida, mejor será la alineación del haz infrarrojo.
