Récepteur de plug-in universel à 6 broches

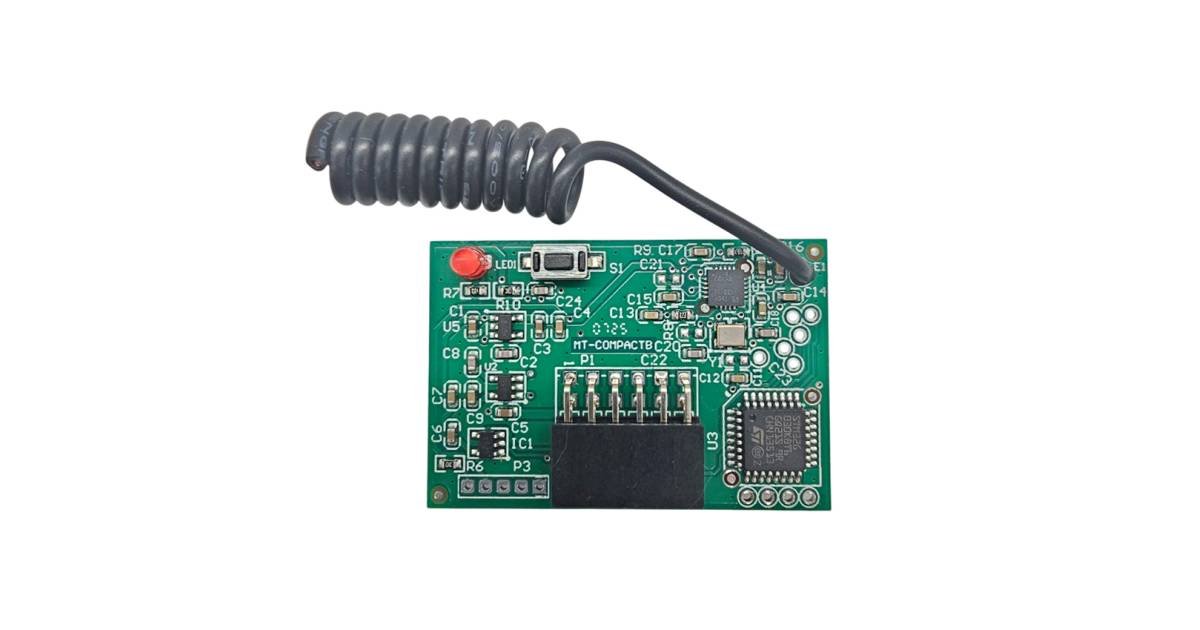

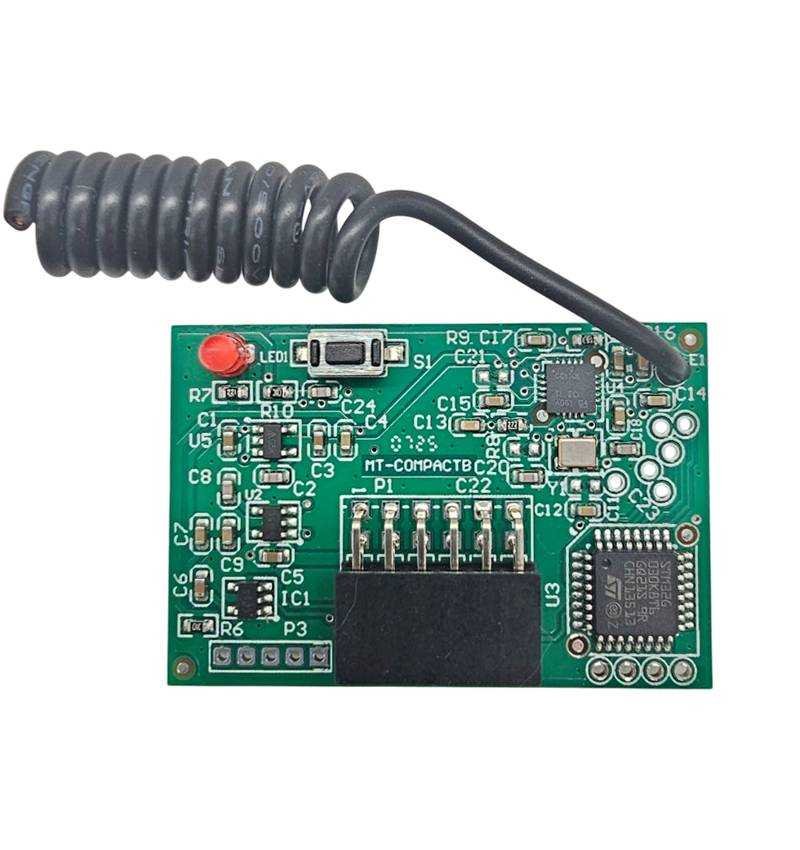

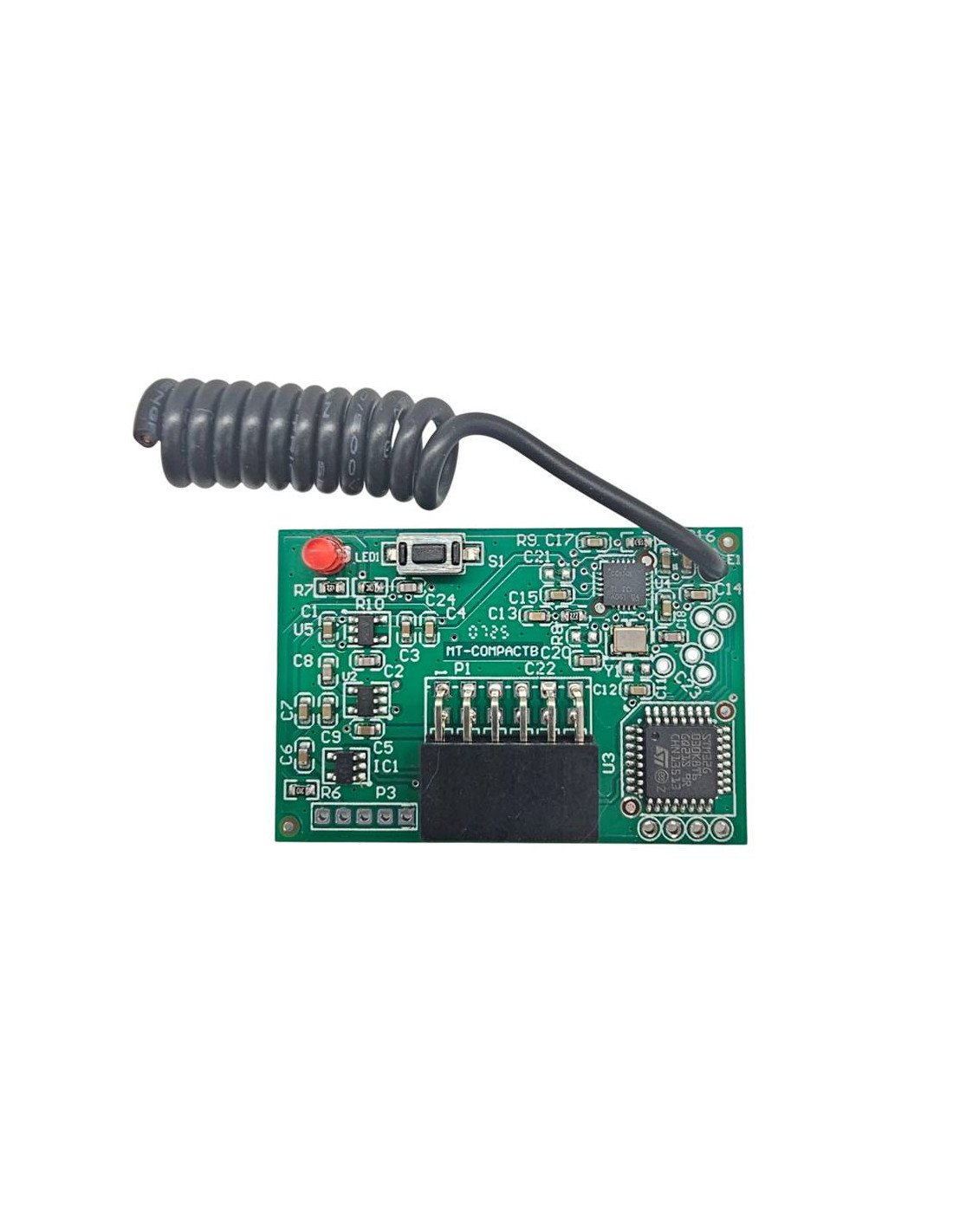

La carte de récepteur MT-compact est un récepteur pour se connecter dans des prises à 6 broches dans des cadres de manœuvre, Il est automatiquement écoulé à la fréquence de la télécommande sans avoir à sélectionner la fréquence par DIP-SWITCH.

Ça marche avec Contrôles de code fixes et évolutifs en même temps.

Le récepteur est réglé sur une seule fréquence.

Caractéristiques techniques

• Alimentation: 5V dans des prises à 6 broches
• Fréquences: 433,92 - 868.35MHz- Am / FM
• Codes: Fixe et évolutif
• La capacité: 512
• Canaux: 1 - mono-stable
• Température: -20ºC à 60ºC

Opération

Appuyez sur le bouton S1:

• Si le voyant est maintenu fixe indique que le récepteur n'est pas réglé à une fréquence
• Si le voyant lit l'intermédiaire indique que le récepteur a déjà été réglé à une fréquence donnée
• Pour régler le récepteur sur une nouvelle fréquence, la mémoire doit d'abord être supprimée.

Effacement de la mémoire:

Maintenez la touche S1 enfoncée 10 secondes, le voyant commence à faire une intermédiation rapide et d'arrêt, de codes et de fréquences supprimées.

Tune:

• Appuyez sur le bouton S1 et Libération, le voyant s'allume et reste fixé sur.
• Serrer et sans libérer le bouton de commande d'origine aussi près que possible du récepteur pour éviter les interférences environnementales
• En détectant la fréquence, le récepteur commence à effectuer des fusées éclairantes lentes, maintenir le bouton d'origine jusqu'à ce que le voyant clignote et retourne à des clignotements lents, le récepteur est déjà à l'écoute de la nouvelle fréquence et le contrôle est enregistré.

Contrôle de programmation

Manuel:

• Serrez le bouton S1 et déposez, le voyant commence à faire une lente intermédiaire
• En appuyant sur la touche de commande que vous souhaitez enregistrer, le voyant effectuera 3 clignotements rapides et suivez avec des clignotements lents vous attendez d'appuyer sur un autre bouton ou un autre nouveau contrôle de la même fréquence.
• Si aucune autre touche n'est enfoncée, la DEL à 5 secondes est éteinte et que le récepteur est prêt à fonctionner.
• Si le voyant ne fait pas d'intermittente rapide indique que la commande n'est pas de la même fréquence auquel cette réglage du récepteur (pour régler le récepteur à une autre fréquence, reportez-vous à la section TUNING) ou est un contrôle que le récepteur ne le détecte pas.

À distance:

La télécommande ne fonctionne que avec des commandes de code évolutif en appuyant sur le bouton-poussoir masqué de la commande d'origine. D'ici, le processus est identique au manuel

Aspect à considérer:

• La commande doit être déchargée ci-dessus dans le récepteur
• La série du bouton-poussoir caché doit commencer par e ou par F.

Liste des commandes compatibles

• AERFVDA, Hydom, Standard Aerf, E. García, TMP Lien, TMP Garniture, Portamatique, Medva
• Aprimatic: TR, TM, TM4, TR4, TX2M, TX4M
• Clemsa: Mutancode, mastercode
• Beninca: To.go, t2wv, io, cupid, lot2wcv, cupidon 4, io, lot, rallonçon, t2 vw, t4, to go2 vw, to go4 vw
• BFT: Mitto, Kleio, TRC2, TRC4, Ghibli
• DEA: TR MIO, GENIE GRIS, MIO TR2, MIO TR4
• Erreka: Smat, sol, rouleau, iris, lune, kuma
• FAAC: XT2 868 SLH, T3 868 SLH
• JCM: Neo, allez
• Joli: Smilo, flo, fleur, un, inti
• Pujol: Variocode
• V2: Phoenix, TCX, TSC, TRC, Handy
