Receptor Universal de 6 Pinos Plug-in

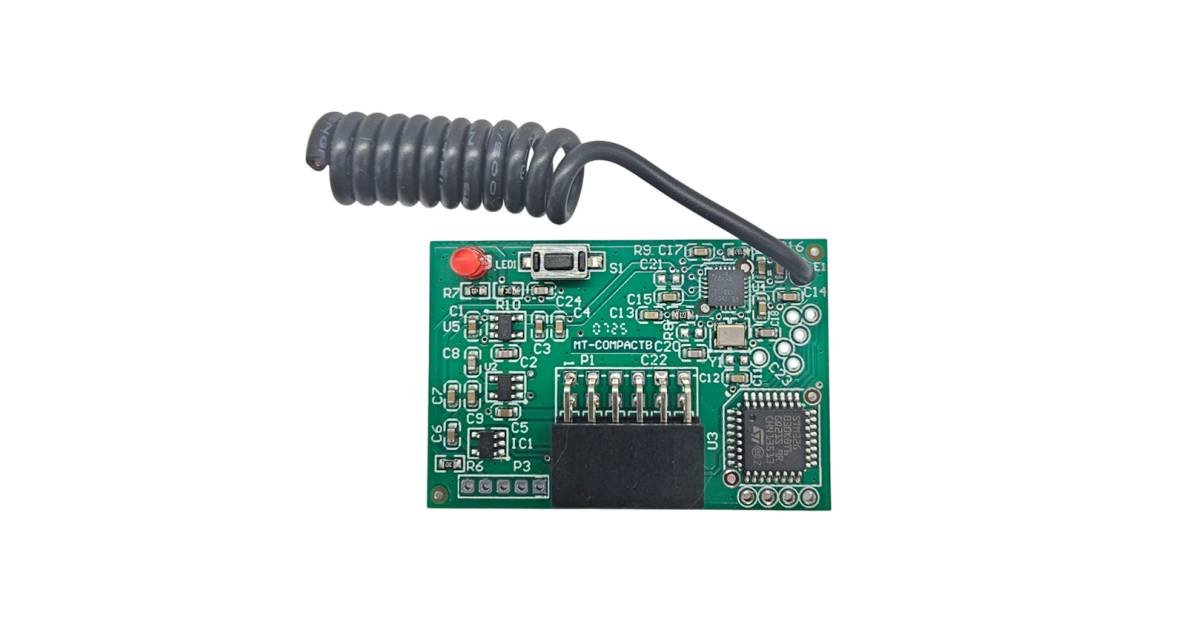

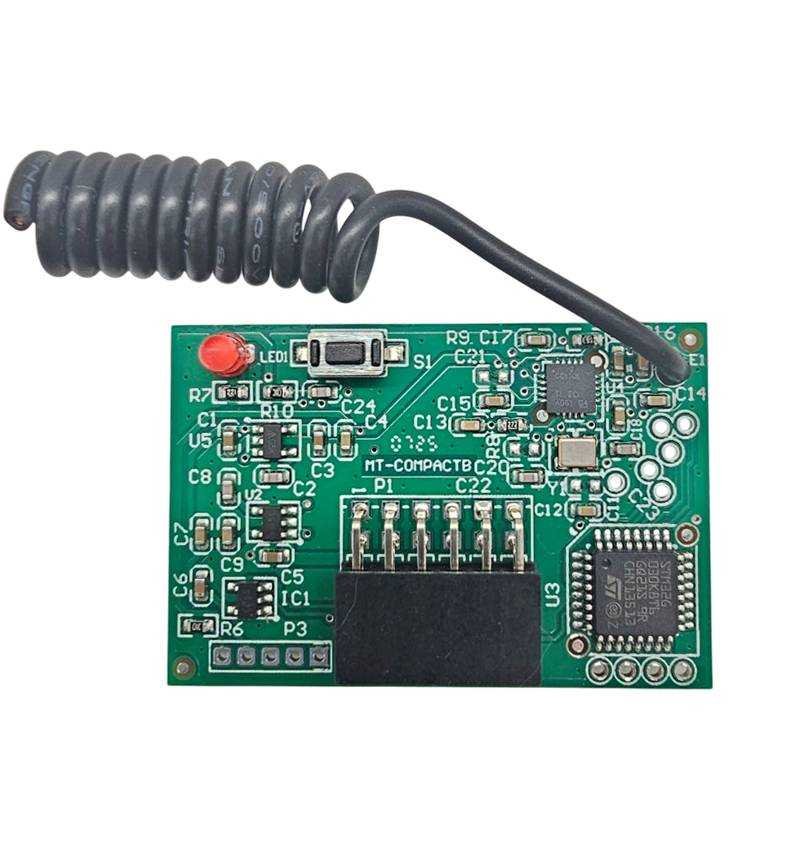

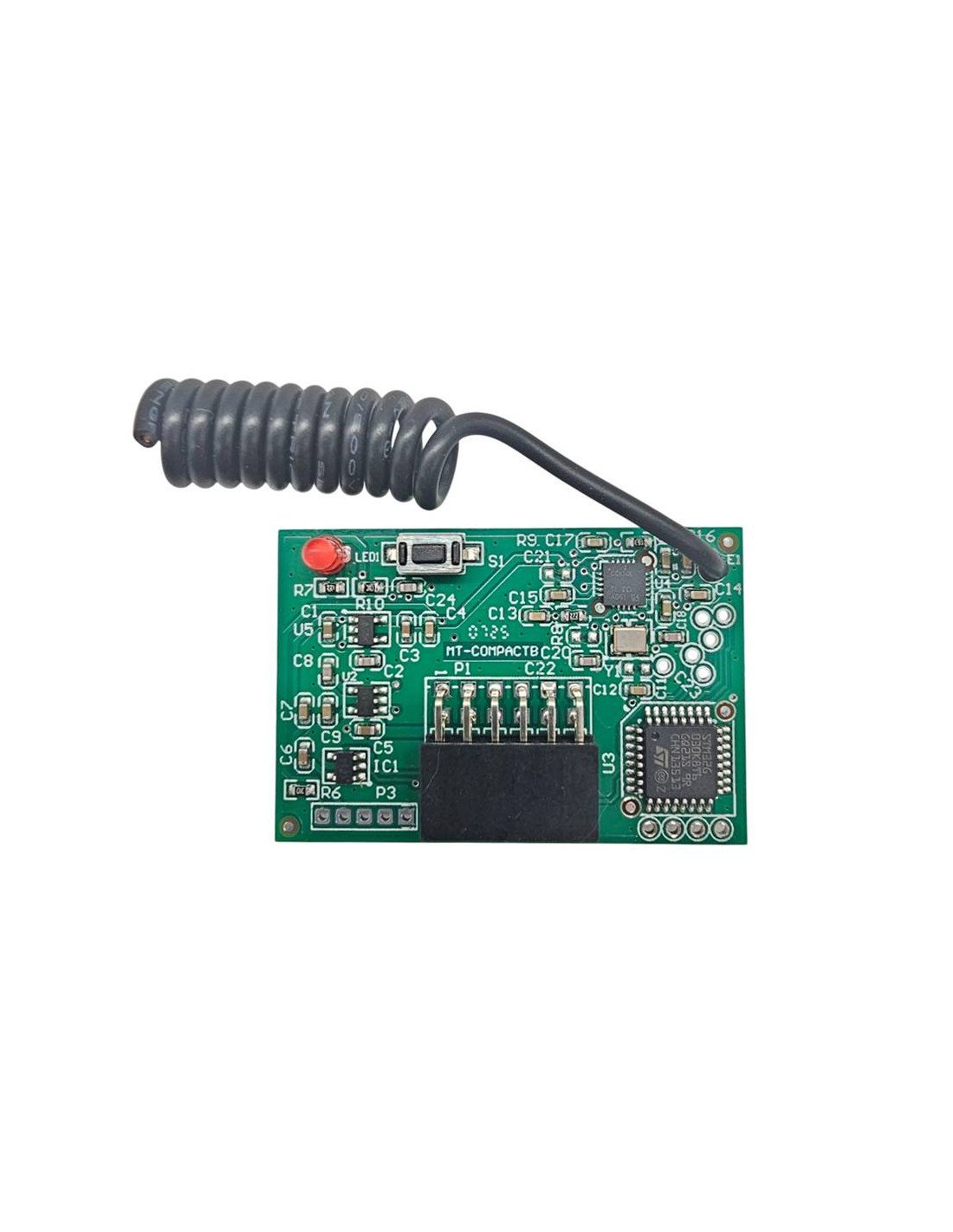

O cartão Receiver MT-compacto é um receptor para se conectar em soquetes de 6 pinos em quadros de manobra, Ele é automaticamente sintonizado na frequência do controle remoto sem precisar selecionar a frequência por DIP-Switch.

Funciona com Controles de código fixo e evolucionário ao mesmo tempo.

O receptor é sintonizado em uma única frequência.

Características técnicas

• Alimentação: 5V em soquetes de 6 pinos
• Freqüências: 433,92 - 868.35MHz- AM / FM
• Códigos: Fixo e evolucionário
• Capacidade: 512
• Canais: 1 - mono-estável
• Temperatura: -20ºC a 60ºC

Operação

Pressionando o botão S1:

• Se o LED for mantido fixado indica que o receptor não é ajustado em qualquer frequência
• Se o LED lento intermissivo indica que o receptor já foi ajustado em uma determinada frequência
• Para ajustar o receptor para uma nova frequência, a memória deve ser suprimida primeiro.

Apagar da memória:

Manter o botão pressionado S1 10 segundos, o LED é iniciado a fazer a rápida intermissão e desligar, códigos e frequência excluídos.

Afinação:

• Pressionando o botão S1 e de liberação, o LED acende e permanece corrigido.
• Aperte e sem liberar o botão de controle original o mais próximo possível do receptor para evitar a interferência ambiental
• Ao detectar a frequência, o receptor começa a fazer flares lentos, mantendo o botão original até que o LED faça 3 pisca rapidamente e retorna a flashes lentos, o receptor já está ajustado à nova frequência e o controle está registrado.

Controle de programação

Manual:

• Aperte o botão S1 e soltar, o LED começa a fazer intermissões lentas
• Pressionar o botão de comando que você deseja registrar, o LED fará 3 pisca rápida e seguirá com flashes lentos esperando que você pressione outro botão ou outro novo controle da mesma frequência.
• Se nenhum outro botão for pressionado, a 5 segundos, o LED é desligado e o receptor estiver pronto para operar.
• Se o LED não fizer intermitente rápido indicar que o comando não é da mesma frequência na qual esta sintonização do receptor (para ajustar o receptor para outra freqüência, consulte a seção de ajuste) ou é um controle que o receptor não detecte

Controlo remoto:

O controle remoto funciona apenas com os controles de código evolutivo pressionando o botão oculto do controle original. A partir daqui, o processo é o mesmo que o manual

Aspecto a considerar:

• O comando tem que ser descarregado acima no receptor
• O serial do botão oculto deve começar por E ou por F.

Lista de controles compatíveis

• AERFVda, Hydom, Standard Aerf, E. García, TMP Link, TMP Aparar, portmaMatic, medva
• Aprimatic: TR, TM, TM4, TR4, TX2M, TX4M
• Clemsa: Mutcode, mastercode
• Beninca: To.go, t2wv, io, cupido, lote2wcv, cupido 4, io, lote, rollkey, t2 vw, t4, para ir2 vw, para ir4 vw
• BFT: Mitto, Kleio, TRC2, TRC4, Ghibli
• DEA: TR Mio, Genie Gray, Mio Tr2, Mio Tr4
• Erreka: Smat, Sol, Roller, Iris, Lua, Kuma
• FAAC: XT2 868 SLH, T3 868 SLH
• JCM: Neo, vá
• Legal: Smilo, flo, flor, um, inti
• Pujol: Variocódigo
• V2: Phoenix, TCX, TSC, TRC, HANDY
