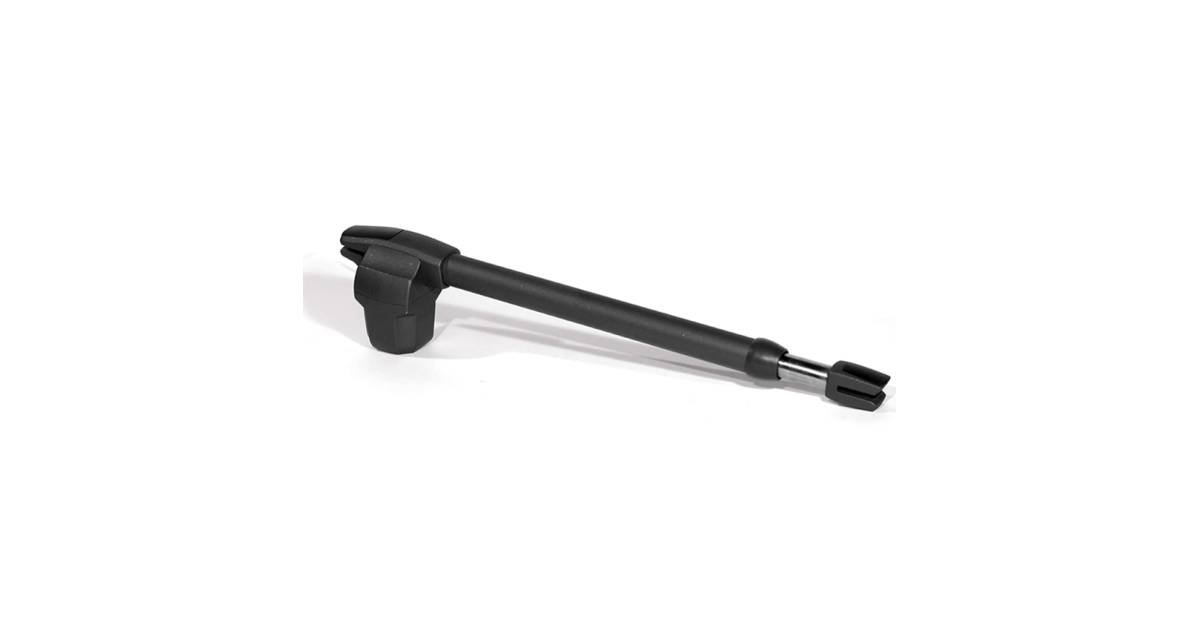

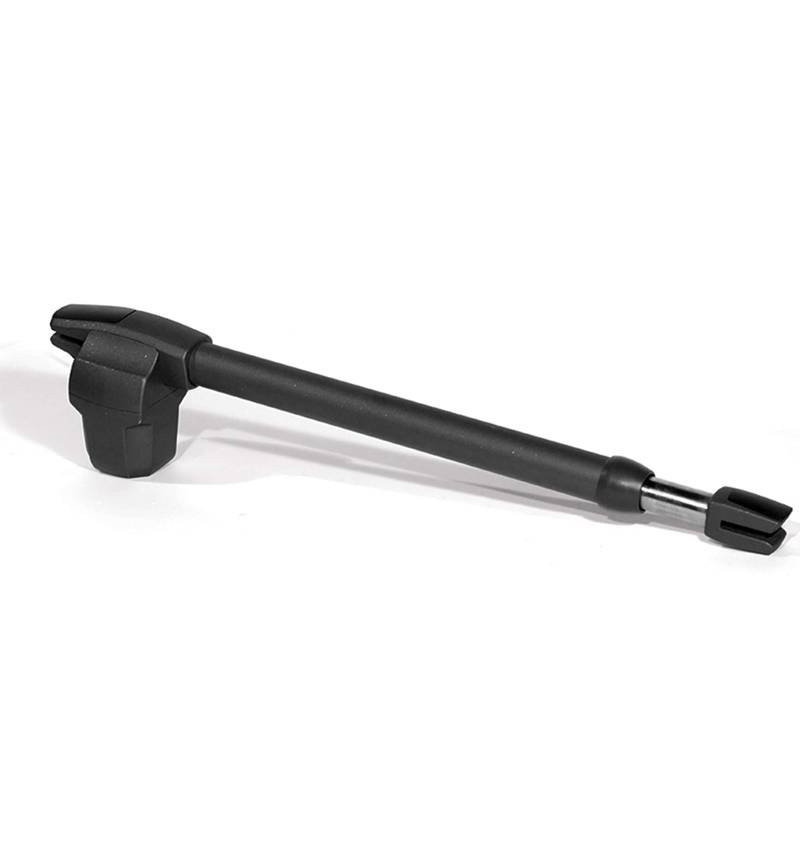

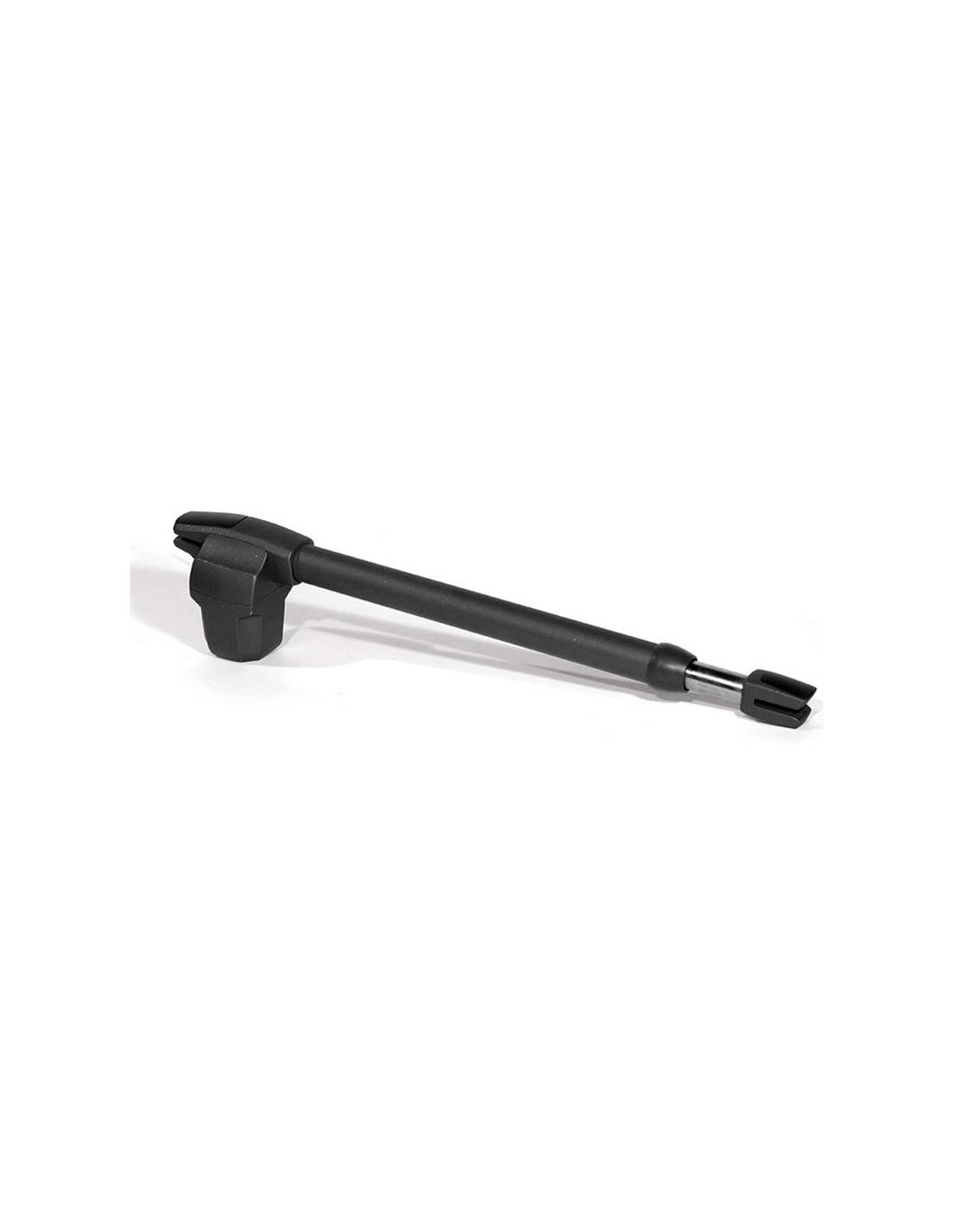

Motorline Lynx - Moteur électromécanique pour portes battantes

Les Motorline LYNX est un moteur électromécanique pour l'automatisation de batte, conçu pour offrir une opération fiable, puissante et sûre à la fois dans les installations résidentielles et dans des accès à accès intensif modéré. C'est une solution robuste et polyvalente, disponible dans versions de 230V AC et 24V DC, ainsi que dans différentes tournées de tige pour s'adapter aux besoins de chaque feuille et d'installation de la géométrie

Dans ce produit, il est commercialisé Seul le moteur Lynx, c'est, c'est-à-dire, sans boîte de manœuvre, sans récepteur et sans télécommandes. Cela en fait une option idéale pour les substitutions, les rénovations, les extensions d'installation existantes ou les projets dans lesquels le professionnel dispose déjà d'une électronique de contrôle compatible.

Le moteur est disponible avec tige de 300 mm, 400 mm et 600 mm, vous permettant de sélectionner la race la plus appropriée en fonction du type de porte, d'espace disponible et de l'angle d'ouverture requis. Selon la version choisie, le Motorline Lynx peut automatiser les feuilles 2500 mm, 3000 mm ou 4000 mm longueur maximale, garder un 2300 N poussoir force.

L'une des forces de la gamme Lynce est votre grande assemblée de flexibilité. Le manuel indique que le moteur a été développé pour les portes battantes et qui intègre la possibilité de modifier l'orientation du moteur, permettant de transformer un moteur latéral droit sur le côté gauche. Cette fonctionnalité est particulièrement utile pour les installateurs et les services techniques, car elle facilite l'adaptation de l'automatisation à différentes configurations de porte sans avoir à recourir à des références totalement différentes.

Les Motorline Lince propose une construction préparée pour travailler à l'extérieur, avec degré de protection IP54 et une gamme de température de fonctionnement de -25 ºC à 65 ºC. En outre, il incorpore protection thermique à 120 ºC, qui aide à préserver le moteur contre des conditions de travail accablantes ou exigeantes. Ces caractéristiques en font une alternative adéquate pour les portes Swing installées dans des maisons, des communautés ou des accès privés où une automatisation durable et résistante est nécessaire.

En termes d'avantages, versions de 230v développer une puissance de 230 w et une vitesse d'ouverture approximative de 20 mm / sec, alors que les versions de 24v travailler avec 60 w et atteindre une vitesse approximative de 23,5 mm / sec. Le manuel spécifie également une fréquence de travail de la 25% en 230V et de 55% en 24v, étant ce dernier, particulièrement intéressant pour les installations où une plus grande capacité de manœuvre ou une utilisation plus fréquente est recherchée.

En fonction de la course sélectionnée, le temps d'ouverture varie environ entre 8 et 13 secondes dans la version 300 mm, entre 13 et 18 secondes dans les 400 mm et entre 20 et 28 secondes dans les 600 mm. Cela vous permet de choisir le modèle le plus approprié non seulement par la longueur de la tige, mais également par la manœuvre et le comportement attendu de l'installation.

Une autre caractéristique importante de Motorline Lynx est votre système de déverrouillage manuel par clé, conçu pour des situations d'urgence ou une panne de courant. Ce déverrouillage vous permet de découpler l'automatisation de manœuvrer manuellement la porte lorsque cela est nécessaire, une fonction essentielle dans une installation professionnelle de porte battante.

Le fabricant insiste également sur l'importance d'une installation correcte, dans le respect de la dimensions x, y et w, ainsi que la hauteur des supports, garantir la durabilité du moteur et un mouvement fluide de la porte. De la même manière, l'utilisation de arrêtes mécaniques dans l'ouverture et la fermeture, comme ils aident à éviter des efforts indues sur l'automatisme et d'améliorer le fonctionnement général de l'installation.

Si vous recherchez un actionneur linéaire fiable pour votre jeu d'annulation, le Motorline LYNX c'est une excellente option pour son équilibre entre puissance, robustesse, disponibilité dans diverses tensions et visites, ainsi que la facilité d'adaptation à plusieurs configurations. Est une solution particulièrement recommandée aux professionnels du secteur qui ont besoin d'un moteur de remplacement o une automatisation de qualité linéaire pour intégrer un centre compatible existant

Package content:

• 1x moteur électromécanique
• 1x condenseur
• 1x support avant
• 1x support arrière
• 1x clé de déverrouillage

Caractéristiques techniques Motorline Lynx

Modèles disponibles 230 VAC

• Moteur Lince 300-230 der: 230Vac moteur, 300mm à droite.
• Moteur Lince 300-230 à gauche: 230Vac moteur, côté gauche de 300mm.
• Moteur Lince 400-230 der: Moteur 230Vac, côté droit de 400mm.
• Moteur Lince 400-230 à gauche: Moteur 230Vac, côté gauche de 400mm.
• Moteur Lince 600-230 der: Moteur 230Vac, côté droit de 600mm.
• Moteur Lince 600-230 à gauche: Moteur 230Vac, côté gauche de 600mm.

Modèles disponibles 24 VDC

• Moteur Lince 300-24V der: Moteur 24VDC, 300mm à droite.
• Moteur Lynx 300-24V à gauche: Moteur 24VDC, côté gauche de 300mm.
• Moteur Lynx 400-24V der: Moteur 24VDC, côté droit de 400mm.
• Motor lynx 400-24V à gauche: Moteur 24vdc, côté gauche de 400mm.
• Motor Lynx 600-24V der: Moteur 24vdc, côté droit de 600mm.
• Moteur Lynx 600-24V à gauche: Moteur 24VDC, côté gauche de 600mm.

Remarque:: pour savoir s'il est juste ou à gauche, nous devrons voir le moteur de l'intérieur de la porte.

MANUELS

• Manuel Motorline LYNX
• Vue des morceaux Motorline LYNX

Installation vidéo étape par étape

01 - Installation
----------------------------------------------
00:33 - Fixation des moteurs
05:50 - Entretien - Nettoyer les tubes et les boulons de lubrification
06:58 - Installer des photocellules
09:52 - Installer une lampe clignotante
11:58 - Installez le sélecteur de clé SCMV
13:35 - Installer Antenna MA4
14:51 - Installez le boulon mécanique - arrêt
16:28 - Connectez le câble au centre MC2
----------------------------------------------
02 - Programmation - Menu principal - Obligatoire
----------------------------------------------
22:08 - 1º - Télécommandes - Code LED
23:52 - 2e - retard des feuilles LED T.RIT.ANTE
25h15 - 3ème - Durée du moteur et ramollissement - LED T.Motore
27:47 - Démo: Délai du moteur et adoucissement + Délai de feuilles
28h49 - 4ème - force et vitesse des moteurs
----------------------------------------------
03 - Rogramming - Menu principal - Facultatif
----------------------------------------------
29:47 - Opération piétonnière - Code LED PED
31:06 - Temps de travail piétonnier - LED T.MOT.PED
32:45 - Démo: Temps moteur + I Ralentí
33:34 - Fermeture automatique - LED T. Pause
35:14 - Fonctionnement automatique / étape par étape - Aut / pp à LED
37:33 - L'inhibition des commandes - LED INB.CMD.AP
----------------------------------------------
04 - Redémarrer
----------------------------------------------
39:13 - Supprimer la programmation
40:22 - Restaurer tous les paramètres d'usine

Programmation vidéo étape par étape

01 - Menu étendu 1
----------------------------------------------
00:28 - Activer le menu étendu 1
01:53 - Nouveaux télécommandes - LED Aut / P-P
03:31 - Test des photocellules - Code LED
04:56 - Pression des moteurs - Code LED PED
06:21 - Blow - Ariete - LED INB.CMD.AP
07:47 - Bouxe - Fermeture - LED T.Motore
09:09 - Dispositif de sécurité / LOCK - LED T.MOT.PED
----------------------------------------------
02 - Menu étendu 2
----------------------------------------------
12:25 - Activer le menu étendu 2
13:32 - Suivez-moi - LED Aut / P-P
15:15 - Clignotant avant / Courtoisie - Code LED
18:07 - lampe clignotante pendant la pause Time - Code LED PED
19:29 - Démarrage doux - INB.CMD.AP LED
20:42 - Verrouillage électronique en exploitation piétonnière - LED T.Motore
22:05 - Bouton de pression (Pul and SED) - LED T.MOT.PED
----------------------------------------------
03 - Menu étendu 3
----------------------------------------------
25:26 - Activer le menu prolongé 3
26:54 - Força faire du moteur pendant ou l'abroi
----------------------------------------------
04 - Résolution des dommages
----------------------------------------------
28:58 - Test de composants
