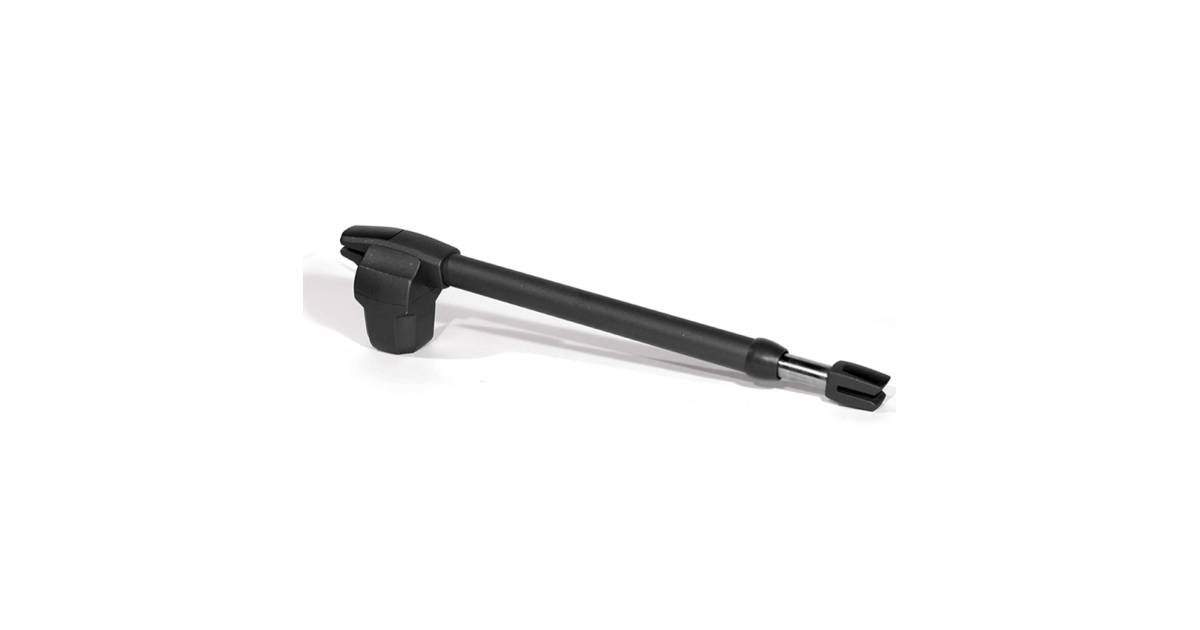

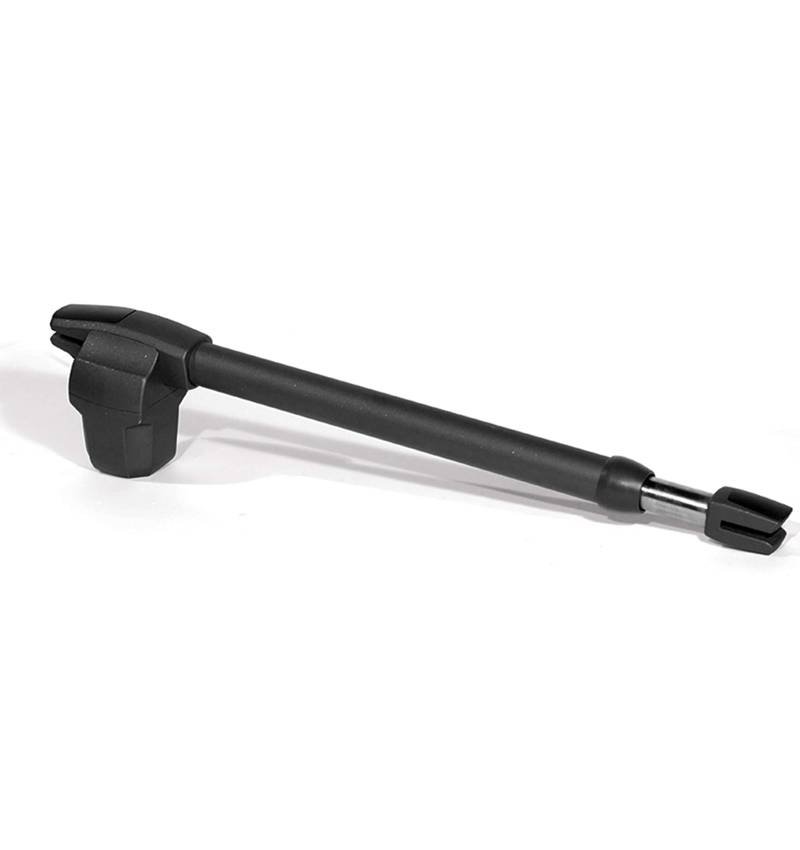

Motorline Lynx - motor eletromecânico para portas de balanço

A Motorline LYNX é um motor eletromecânico para automação de swingle, projetado para oferecer operação confiável, poderosa e segura, tanto em instalações residenciais quanto em acessos moderados de acesso intensivo. É uma solução robusta e versátil, disponível em versões de 230V AC e 24V DC, bem como em excursões de stem diferentes para se adaptar às necessidades de cada instalação de folha e geometria

Neste produto é comercializado Apenas o motor do lince, isto é, sem caixa de manobra, sem receptor e sem controles remotos. Isso torna uma opção ideal para substituições, reabastecimento, extensões ou projetos de instalação existentes em que o profissional já possui eletrônica de controle compatível.

O motor está disponível com caule de 300 mm, 400 mm e 600 mm, permitindo que você selecione a corrida mais apropriada, dependendo do tipo de porta, espaço disponível e do ângulo de abertura necessário. De acordo com a versão escolhida, o Motorline Lynx pode automatizar as folhas para cima 2500 mm, 3000 mm ou 4000 mm comprimento máximo, mantendo um 2300 n força push.

Um dos pontos fortes da gama Lynce é o seu grande montagem de flexibilidade. O manual indica que o motor foi desenvolvido para portas de balanço e que incorpora a possibilidade de alterar a orientação do motor, permitindo transformar um motor lateral direito no lado esquerdo. Esse recurso é especialmente útil para instaladores e serviços técnicos, pois facilita a adaptação de automação a diferentes configurações de porta sem ter que recorrer a referências totalmente diferentes.

A Motorline O Lince oferece uma construção preparada para trabalhar ao ar livre, com grau de proteção IP54 e uma gama de temperatura de operação de -25 ºC a 65 ºC. Além disso, incorpora proteção térmica a 120 ºC, que ajuda a preservar o motor contra as condições de trabalho esmagadoras ou exigentes. Esses recursos tornam uma alternativa adequada para portões de balanço instalados em casas, comunidades ou acessos privados onde uma automação durável e resistente é necessária.

Em termos de benefícios, versões de 230v desenvolver um poder de 230 W e uma velocidade de abertura aproximada de 20 mm / seg, enquanto as versões de 24v trabalhar com 60 w e atingir uma velocidade aproximada de 23,5 mm / seg. O manual também especifica uma frequência de trabalho do 25% em 230V e de 55% em 24V, sendo este último especialmente interessante para instalações onde uma maior capacidade de manobra ou uso mais frequente é procurado.

Dependendo da corrida selecionada, o tempo de abertura varia aproximadamente entre 8 e 13 segundos na versão de 300 mm, entre 13 e 18 segundos em 400 mm e entre 20 e 28 segundos nos 600 mm. Isso permite que você escolha o modelo mais adequado não apenas pelo comprimento do caule, mas também pela manobra e pelo comportamento esperado da instalação.

Outra característica importante de Motorline Lynx é o seu sistema de desbloqueio manual por chave, projetado para situações de emergência ou falha de energia. Este desbloqueio permite que você desloque a automação para manobrar a porta manualmente quando necessário, uma função essencial em qualquer instalação de porta de swing profissional.

O fabricante também insiste na importância de uma instalação correta, respeitando a dimensões x, y e w, bem como a altura dos suportes, para garantir a durabilidade do motor e um movimento fluido da porta. Da mesma forma, o uso de pára mecânica na abertura e fechamento, pois ajudam a evitar esforços indevidos no automatismo e melhorar o funcionamento geral da instalação.

Se você estiver procurando por um atuador linear confiável para o seu cancelamento de jogos de azar, o Motorline LYNX É uma excelente opção para o seu equilíbrio entre energia, robustez, disponibilidade em várias tensões e excursões, e facilidade de adaptação a várias configurações. É uma solução especialmente recomendada para profissionais do setor que precisam de um motor de substituição o Uma automação de qualidade linear para integrar com um centro compatível existente

Conteúdo do pacote:

• 1x motor eletromecânico
• 1x condensador
• Suporte frontal 1x
• 1x suporte traseiro
• 1x chave de desbloqueio

Características técnicas Motorline Lynx

Modelos disponíveis 230 VAC

• Motor Lince 300-230 der: Motor 230Vac, lado direito de 300mm.
• Motor Lince 300-230 deixado: Motor 230Vac, 300mm lateral esquerdo.
• Motor Lince 400-230 der: Motor 230Vac, lado direito de 400mm.
• Motor Lince 400-230 deixado: Motor 230Vac, lado esquerdo de 400mm.
• Motor Lince 600-230 der: Motor 230Vac, lado direito de 600mm.
• Motor Lince 600-230 deixado: Motor 230Vac, lado esquerdo de 600mm.

Modelos disponíveis 24 VDC

• Motor Lince 300-24V der: 24VDC motor, lado direito de 300mm.
• Motor Lynx 300-24V à esquerda: 24VDC motor, 300mm lateral esquerdo.
• Motor Lynx 400-24V: 24VDC motor, lado direito de 400mm.
• Motor Lynx 400-24V à esquerda: 24vdc motor, lado esquerdo de 400mm.
• Motor Lynx 600-24V der: 24VDC motor, lado direito de 600mm.
• Motor Lynx 600-24V à esquerda: 24VDC motor, 600mm lateral esquerdo.

Nota: para saber se é certo ou lado esquerdo, teremos que ver o motor dentro da porta.

MANUAIS

• Manual Motorline LYNX
• Vista de pedaços Motorline LYNX

Instalação de vídeo passo a passo

01 - Instalação
----------------------------------------------
00:33 - Fixando os motores
05:50 - Manutenção - Tubos limpos e parafusos de lubrificação
06:58 - Instale as fotocélulas
09:52 - Instale a lâmpada piscando
11:58 - Instale o seletor de chave do SCMV
13:35 - Install Antena Ma4
14:51 - Instale o parafuso mecânico - pare
16:28 - Conecte o cabo ao centro do MC2
----------------------------------------------
02 - Programação - Menu Principal - Obrigatório
----------------------------------------------
22:08 - 1º - Controles Remotos - Código LED
23:52 - 2º - atraso das folhas LED T.RIT.ANTE
25:15 - 3º - Tempo Motor e amolecimento - LED T.Motore
27:47 - Demonstração: Tempo do Motor e Softening + Folhas Atraso
28:49 - 4ª - Força e velocidade dos motores
----------------------------------------------
03 - Rogramming - Menu Principal - Opcional
----------------------------------------------
29:47 - Operação de pedestres - LED código PED
31:06 - Tempo de trabalho de pedestres - LED T.MOT.PED
32:45 - Demonstração: Motor Time + I Ralentí
33:34 - Encerramento automático - LED T. Pause
35:14 - Operação automática / passo a passo - LED AUT / PP
37:33 - A inibição dos comandos - LED INB.CMD.AP
----------------------------------------------
04 - Reiniciar
----------------------------------------------
39:13 - Excluir programação
40:22 - Restaurar todas as configurações de fábrica

Programação de vídeo passo a passo

01 - Menu Estendido 1
----------------------------------------------
00:28 - Ativar o menu estendido 1
01:53 - Novos controles remotos - LED aut / p-p
03:31 - Teste dos fotocélulas - Código LED
04:56 - Pressão dos motores - LED código PED
06:21 - Blow - Ariete - LED INB.CMD.AP
07:47 - Blow - Fechamento - LED T.Motore
09:09 - Dispositivo de segurança / bloqueio - LED T.MOT.PED
----------------------------------------------
02 - Menu Estendido 2
----------------------------------------------
12:25 - Ativar o Menu Extended 2
13:32 - Siga-me - LED aut / p-p
15:15 - Código de Luz de Luz de Piscina / Courtesia
18:07 - Lâmpada piscando durante o tempo de pausa - LED código PED
19:29 - Soft Start - INB.CMD.AP LIDERADO
20:42 - Bloqueio eletrônico em operação de pedestres - LED T.Motore
22:05 - Botão de pressão (PUP e PED) - LED T.MOT.PED
----------------------------------------------
03 - Menu Estendido 3
----------------------------------------------
25:26 - Ativar o Menu Extended 3
26:54 - Força do motor durante ou abrandamento
----------------------------------------------
04 - Resolução de danos
----------------------------------------------
28:58 - Teste de componentes
