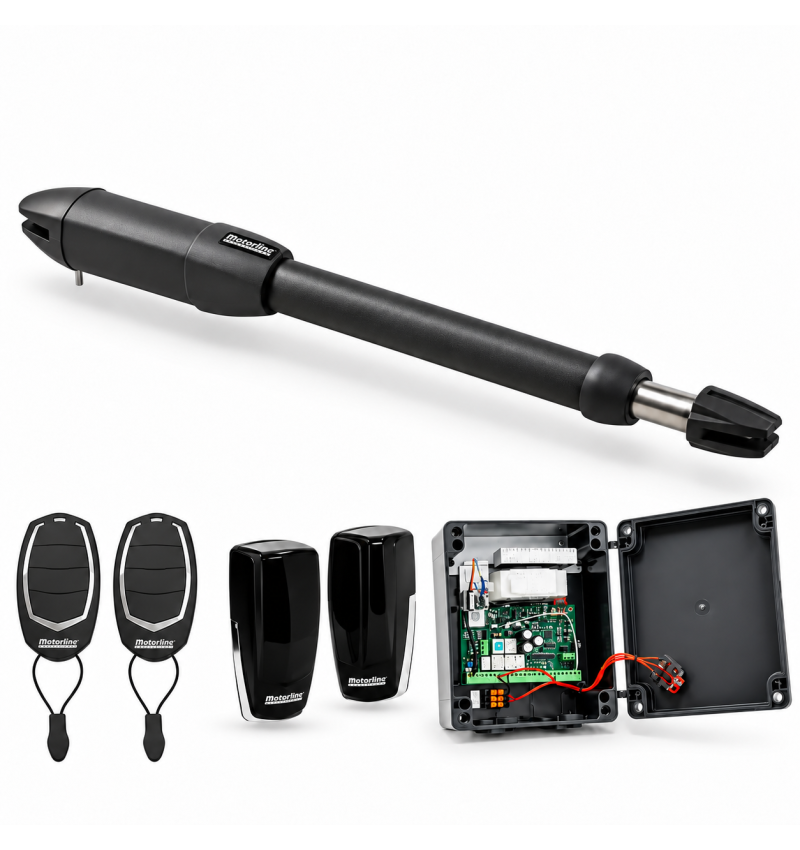

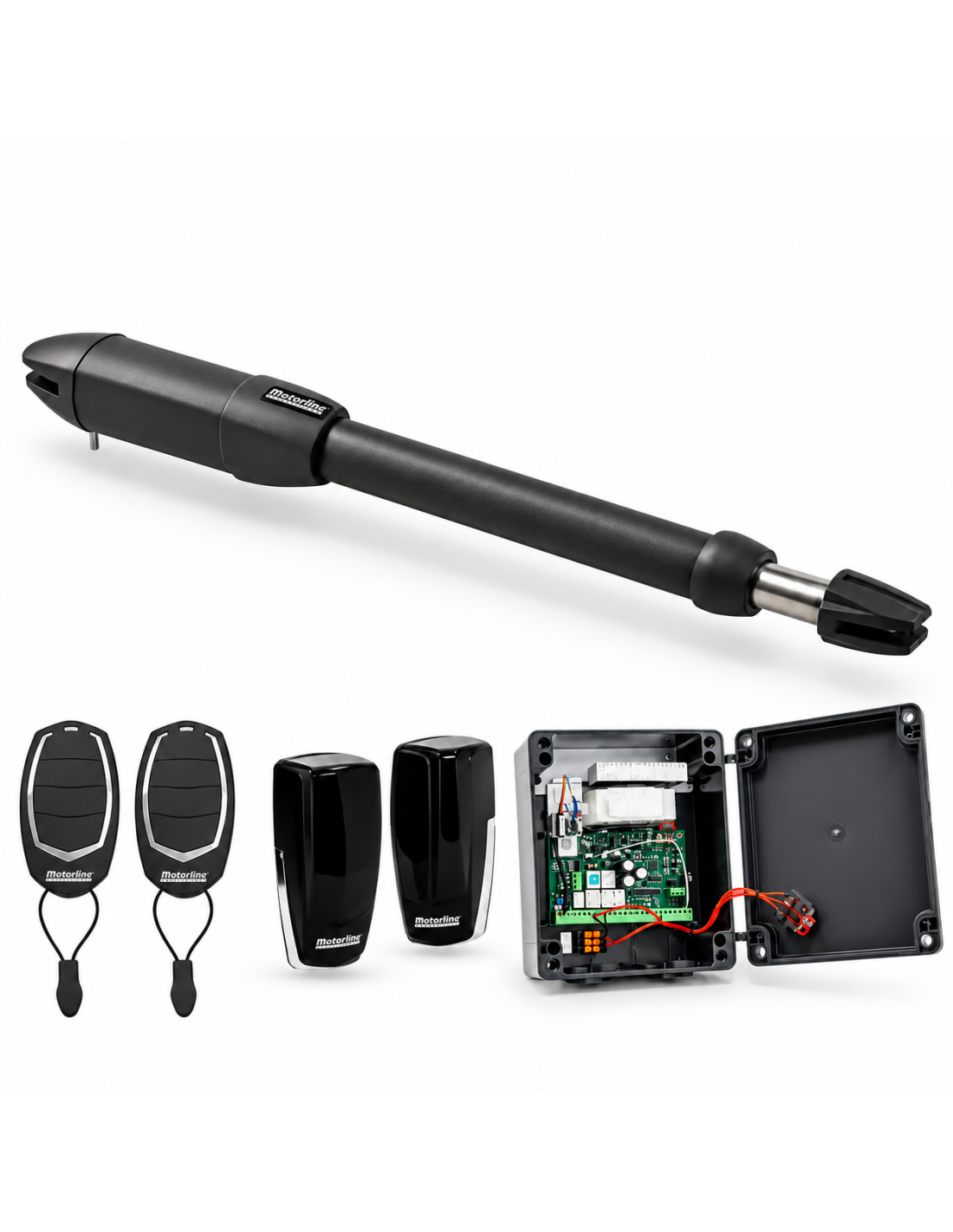

Kit Motorline PUMA 24V pour la porte battante de 1 feuille jusqu'à 1,8 m

Kit Motorline Puma 24V pour la porte battante de 1 feuille

Les Kit Motorline Puma pour 1 feuille est conçu pour l'automatisation de portes résidentielles battantes d'une feuille, à travers un moteur électromécanique 24 VDC.

Les Motorline PUMA combine un design compact avec une structure en aluminium et une consommation réduite de seulement 2 A, offrant une solution efficace et fiable pour la motorisation des portes battantes.

Le moteur développe une puissance nominale de 50 W et a un force de blocage maximale de 2200 N, avec une vitesse d'ouverture de 20 mm / s.

Est indiqué pour feuilles 1 800 mm sans électrobell. Pour 2 000 mm une electrocerradura.

Longueur maximale de la feuille

✓ 1,80 m sans électronisation.

✓ 2,00 m à l'aide de electrocerradura.

Le PUMA utilise une structure compacte avec des composants en aluminium et un bras télescopique conçu pour faciliter son intégration dans différents types de portes battantes résidentielles.

Son design combine le corps du moteur, réducteur planétaire, bras télescopique et fixations avant et arrière.

✓ Moteur électromécanique 24 VDC.

✓ Pouvoir nominal de 50 W.

✓ Consommation nominale de 2 A.

✓ Force de blocage maximale de 2200 N.

✓ Vitesse d'ouverture de 20 mm / s.

✓ Course utile de 400 mm.

✓ Structure compacte et composants en aluminium.

✓ Déverrouillage manuel par clé.

✓ Degré de protection IP54.

✓ Conçu pour usage résidentiel.

Les Motorline Puma a déverrouillage manuel par clé. En cas de besoin, la clé permet de bloquer ou de déverrouiller le moteur de déplacer manuellement la porte.

La longueur totale indiquée par le fabricant est approximativement 1,272 mm, avec une carrière utile de l'actionneur de 400 mm.

Avant d'effectuer l'installation, il est important de vérifier l'espace disponible sur le pilier et sur la feuille et respectez les dimensions indiquées dans le manuel.

Important pour l'installation

L'installation doit être effectuée concernant le x, y et w dimensions indiqués par Motorline atteindre l'angle d'ouverture et de fonctionnement approprié.

Ils doivent être installés ouverture mécanique et butées de fermeture avant que le moteur termine votre carrière.

Avant de connecter l'automatisation, vérifiez manuellement que la feuille se déplace sans heurts et sans obstacles mécaniques.

Consultez le manuel d'installation pour vérifier les dimensions d'assemblage, l'installation, le déverrouillage, la maintenance et les procédures de dépannage.

Voir Manuel d'instructions Motorline PUMA
