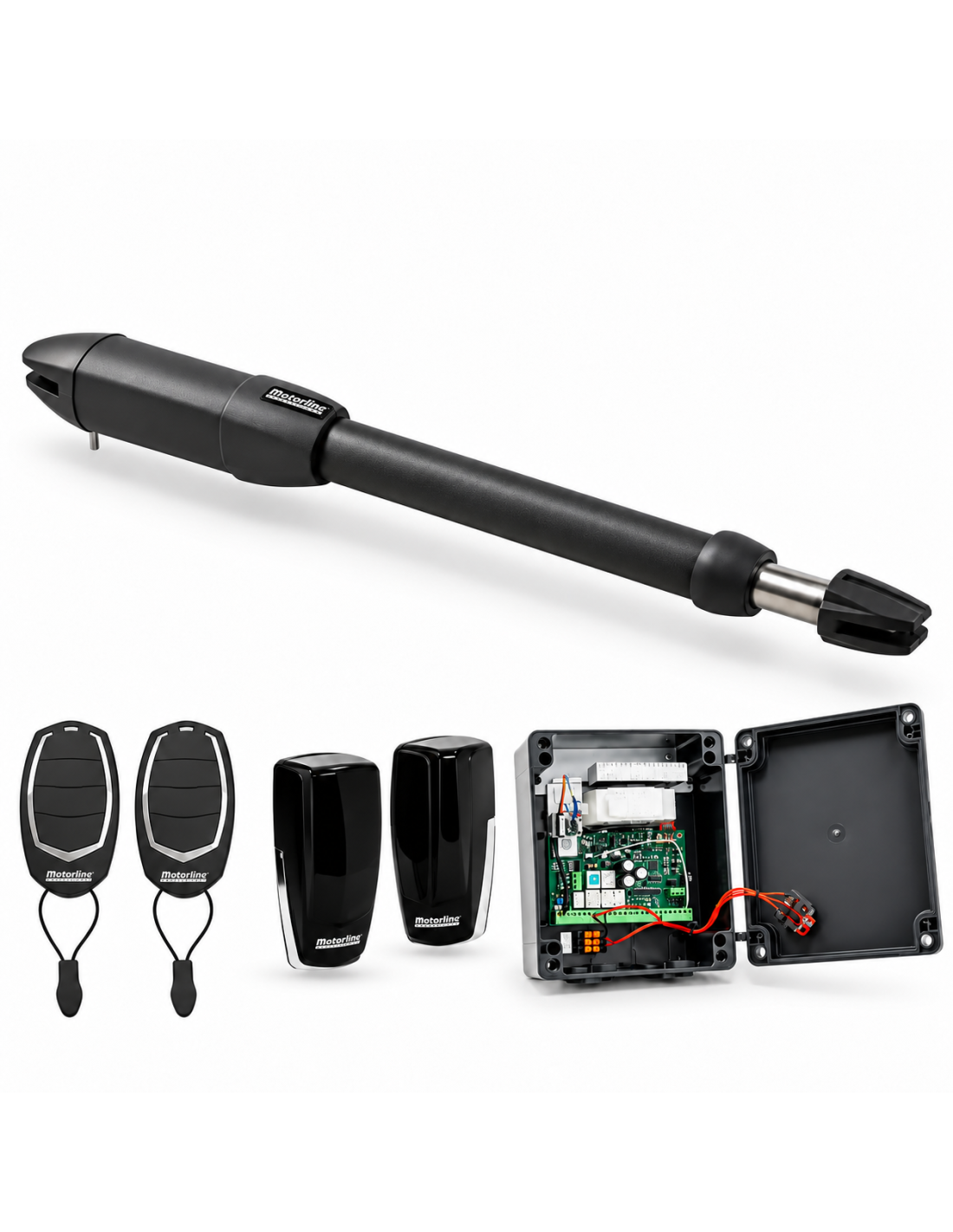

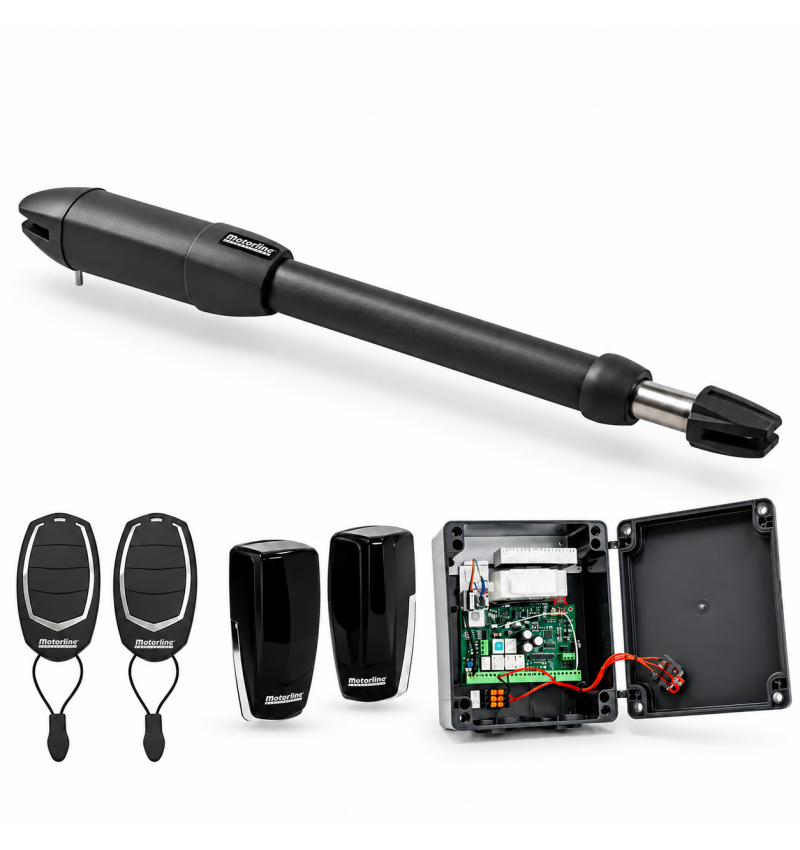

Kit Motorline Puma 24V para porta de balanço de 1 folha até 1,8 m

Kit Motorline Puma 24V para porta de balanço de 1 folha

A Kit Motorline Puma para 1 folha é projetado para automação de portas de batimento residencial de uma folha, através de um motor eletromecânico 24 VDC.

A Motorline Puma combina um design compacto com uma estrutura de alumínio e um consumo reduzido de apenas 2 A, oferecendo uma solução eficiente e confiável para a motorização de portas de balanço.

O motor desenvolve um poder nominal de 50 W e tem um força de bloqueio máxima de 2200 n, com uma velocidade de abertura de 20 mm / s.

É indicado para folhas 1.800 mm sem eletrobell. Por 2.000 mm uma electrocerradura.

Comprimento máximo da folha

✓ 1,80 m sem eletroelement.

✓ 2,00 m usando electrocerradura.

O PUMA usa uma estrutura compacta com componentes de alumínio e um braço telescópico projetado para facilitar sua integração em diferentes tipos de portas de balanço residenciais.

Seu design combina o corpo do motor, o redutor planetário, o braço telescópico e os suportes de fixação dianteira e traseira.

✓ Motor eletromecânico 24 VDC.

✓ Poder nominal de 50 W.

✓ Consumo nominal de 2 A.

✓ Força máxima de bloqueio de 2200 N.

✓ Velocidade de abertura de 20 mm / s.

✓ Corrida útil de 400 mm.

✓ Estrutura compacta e componentes de alumínio.

✓ Manual de desbloqueio por chave.

✓ Grau de proteção IP54.

✓ Projetado para uso residencial.

A Motorline Puma tem manual de desbloqueio por chave. Em caso de necessidade, a chave permite bloquear ou desbloquear o motor para mover manualmente a porta.

O comprimento total indicado pelo fabricante é aproximadamente 1,272 mm, com uma carreira útil do atuador de 400 mm.

Antes de executar a instalação, é importante verificar o espaço disponível no pilar e na folha e respeitar as dimensões indicadas no manual.

Importante para a instalação

A instalação deve ser feita respeitando o dimensões X, Y e W indicadas por Motorline para atingir o ângulo apropriado de abertura e operação.

Eles devem ser instalados abertura mecânica e paradas de fechamento antes que o motor conclua sua carreira.

Antes de conectar a automação, verifique manualmente que a folha se mova suavemente e sem impedimentos mecânicos.

Consulte o manual de instalação para verificar os procedimentos de montagem, instalação, desbloqueio, manutenção e solução de problemas.

Veja Manual de instruções Motorline PUMA
