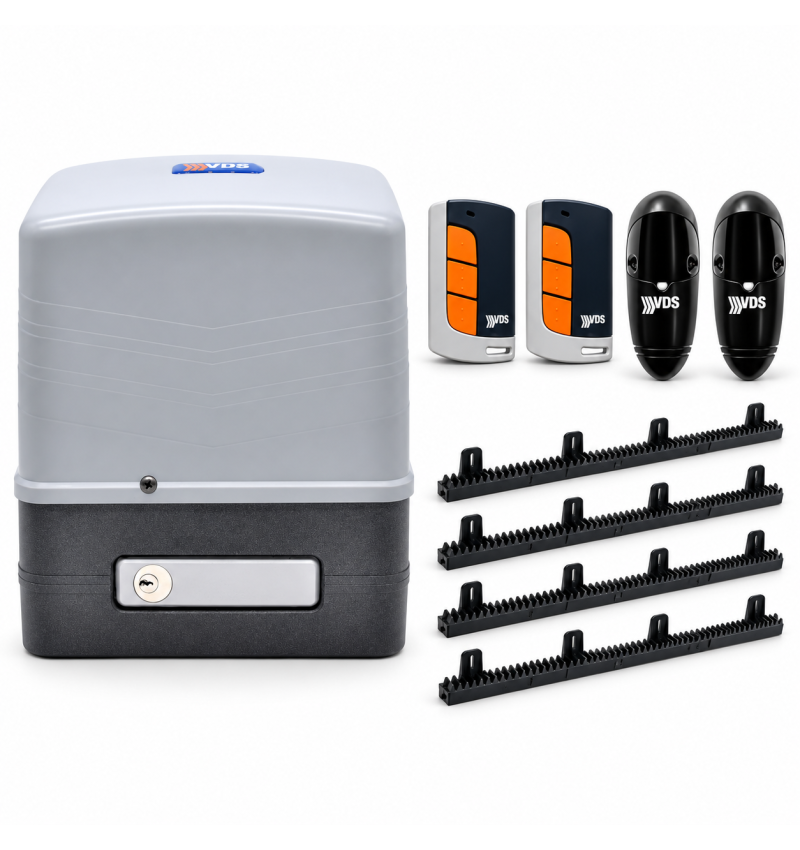

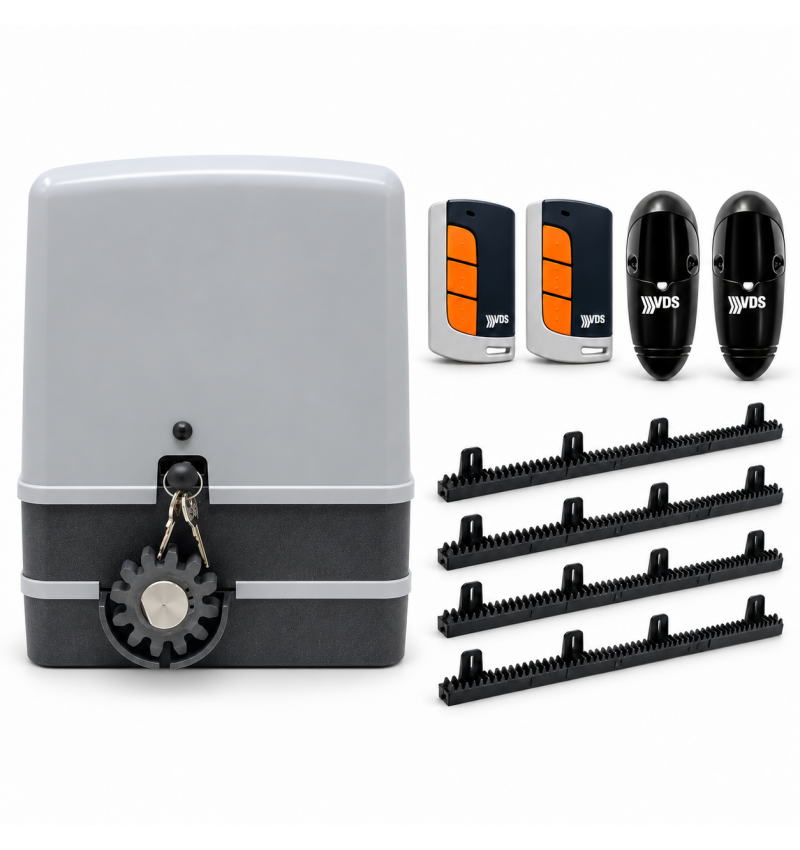

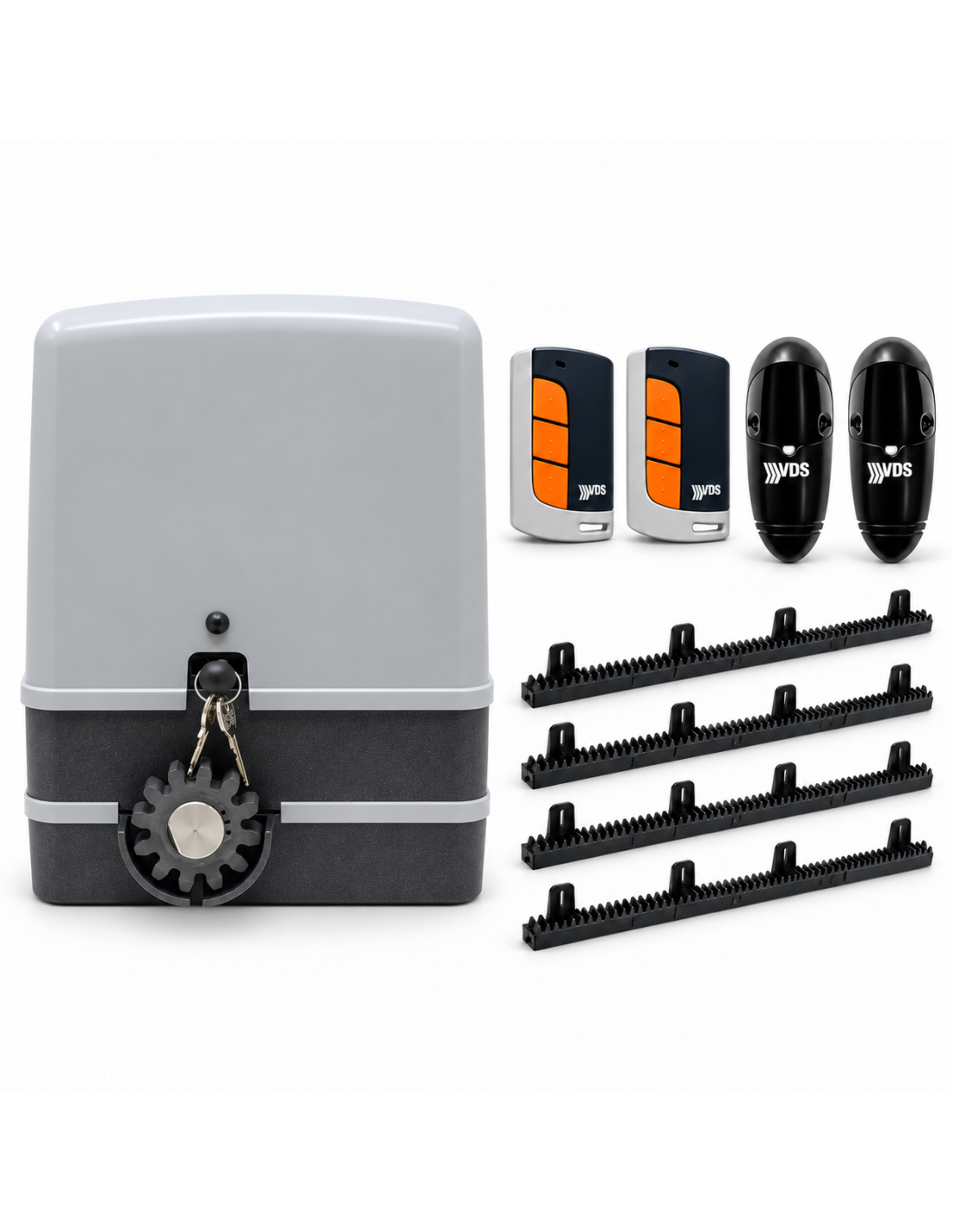

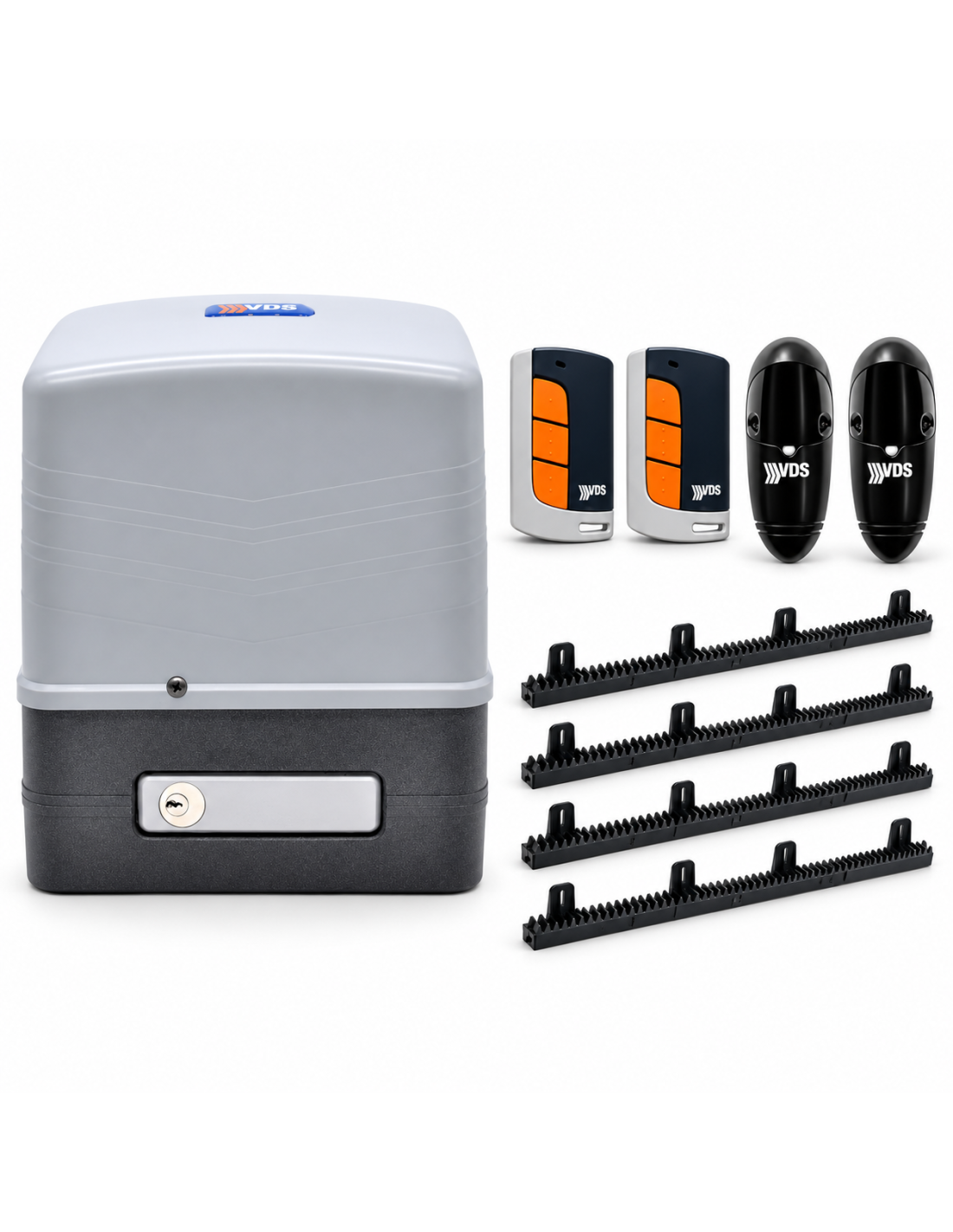

Kit VDS Simplement 600k 230V pour la porte coulissante jusqu'à 600 kg avec fermeture à glissière

Kit VDS Simplement 600k 230V pour les portes coulissantes jusqu'à 600 kg

Les kit VDS SIMPLEMENT 600K est conçu pour l'automatisation de portes coulissantes allant jusqu'à 600 kg, intégrant 230vac, une centrale électronique, deux télécommandes, des photocellules de sécurité et une fermeture à glissière en nylon.

Le moteur VDS SIMPLEMENT 600K travail 230Vac et développe une puissance de 250 W. Incorpore fin de course électromécanique et déverrouillage manuel par clé.

L'électronique est gérée par le centre VDS EURO230M1, conçu pour un moteur 230VAC et équipé de fonctions de fermeture automatique, d'ouverture piétonne, de ralentissement, de régulation de la force et d'entrées pour les dispositifs de sécurité.

Le kit est complété avec 2 contrôles VDS E010 ECO R 433, un jeu de photocellules VDS 12 / T avec portée jusqu'à 50 mètres et 4 sections de nylon 216/1 fermeture à glissière.

Kit complet pour la porte coulissante

✓ VDS Simplement 600k 230VAC.

✓ Pour les portes 600 kg.

✓ Centre électronique EURO230M1.

✓ 2 contrôles E010 ECO R 433.

✓ Photocellules VDS 12 / T jusqu'à 50 m.

✓ 4 sections de nylon 216/1 fermeture à glissière.

Les VDS SIMPLEMENT 600K est un motoréducteur pour les portes coulissantes 600 kg.

Travail 230Vac et a fin de course électromécanique, qui permettent d'établir les points d'ouverture de fin et de fermeture au moyen des cames correspondantes installées sur le rack.

En cas d'absence de courant, le moteur a déverrouillage manuel par clé, vous permettant de libérer l'automatisation et de déplacer la porte manuellement.

Le degré de protection de l'opérateur est IP44, conçu pour une installation extérieure.

Le simplement utilise la plante VDS EURO230M1, conçu pour gérer un moteur 230Vac.

La plante permet de configurer le fonctionnement de l'automatisation et de gérer différents périphériques de contrôle et sécurité.

Il a deux règlements indépendants: T1 pour la force pendant la manœuvre normale et T2 pour la force pendant la phase du ralentissement.

La programmation de la route et des contrôles est effectuée par des procédures d'auto-apprentissage.

✓ 1 moteur 230VAC.

✓ Fonction de fermeture automatique.

✓ Opération communautaire ou étape par étape.

✓ Entrée de ouverture piétonne.

✓ Démarrer la saisie.

✓ Arrêter l'entrée.

✓ Entrée pour la fermeture de la photocellerie.

✓ Entrée pour la bande ou la sécurité en ouverture.

✓ Gestion de la fin de la carrière d'ouverture et de fermeture.

✓ Entrée de codeur.

✓ Fonction de ralentissement / arrêt doux.

✓ Régulation indépendante de la force sur les déplacements et le ralentissement.

✓ Sortie pour la lampe clignotante 230VAC.

✓ Sortie pour la lumière de la courtoisie de 230vac.

✓ Alimentation accessoire 24Vac / 250 mA.

✓ Gestion du code fixe ou du code de roulement.

✓ Mémoire pour 254 contrôles.

Le kit incorpore 2 contrôles VDS ECO R Référence E010 pour le fonctionnement à distance de la porte.

La composition du kit identifie ces émetteurs comme ECO R 433.

Un jeu de photocellules VDS 12 / T avec une plage indiquée de 50 mètres.

La centrale électrique Euro230M1 a une entrée spécifique pour la fermeture de photoscelles; Lorsqu'il est activé pendant la fermeture, le panneau de commande peut investir.

Le kit comprend 4 unités zippées en nylon réf. 216/1.

La fermeture à glissière transmet le mouvement du pignon de moteur à la feuille de porte et doit être installé en laissant le mou approprié entre le pignon et la fermeture à glissière.

Important avant d'installer

La porte doit être déplacée manuellement en forme doux, régulier et sans grenouilles.

Le manuel indique que le statut de la guide inférieur, roues et guide supérieur, en plus d'installer un arrêt de sécurité mécanique qui évite la feuille de quitter leurs guides.

L'installation et la mise en route doivent être effectuées par du personnel qualifié.

■ 1 × moteur VDS Simplement 600k 230VAC Ref. 11010 / 1FG.

■ 1 × electronique Central Euro230M1 intégré.

■ 2 × contrôles VDS ECO R 433.

■ 1 × photoceller jeu VDS 12 / T jusqu'à 50 m.

■ sections à glissière de nylon 4 × nylon VDS 216/1.
