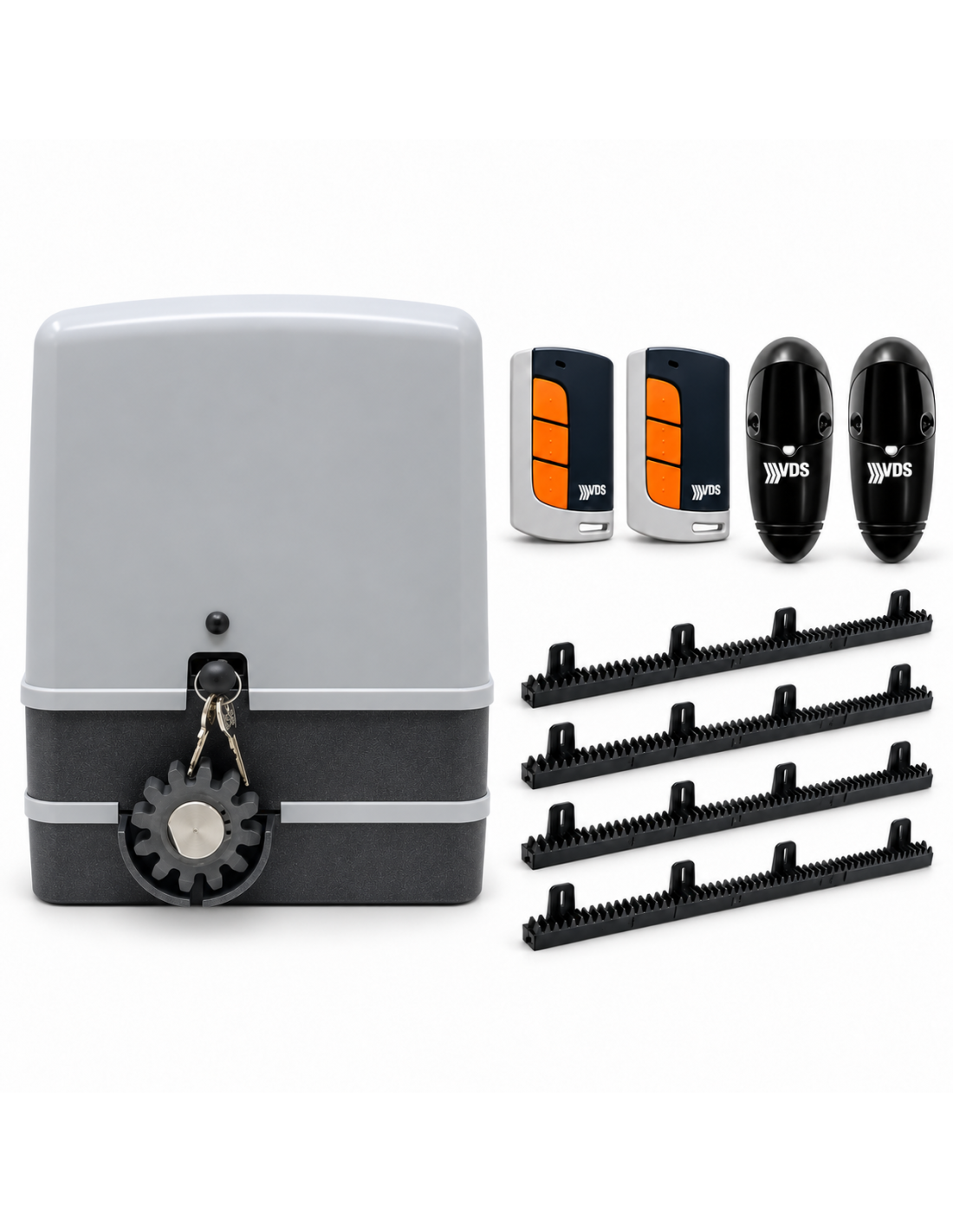

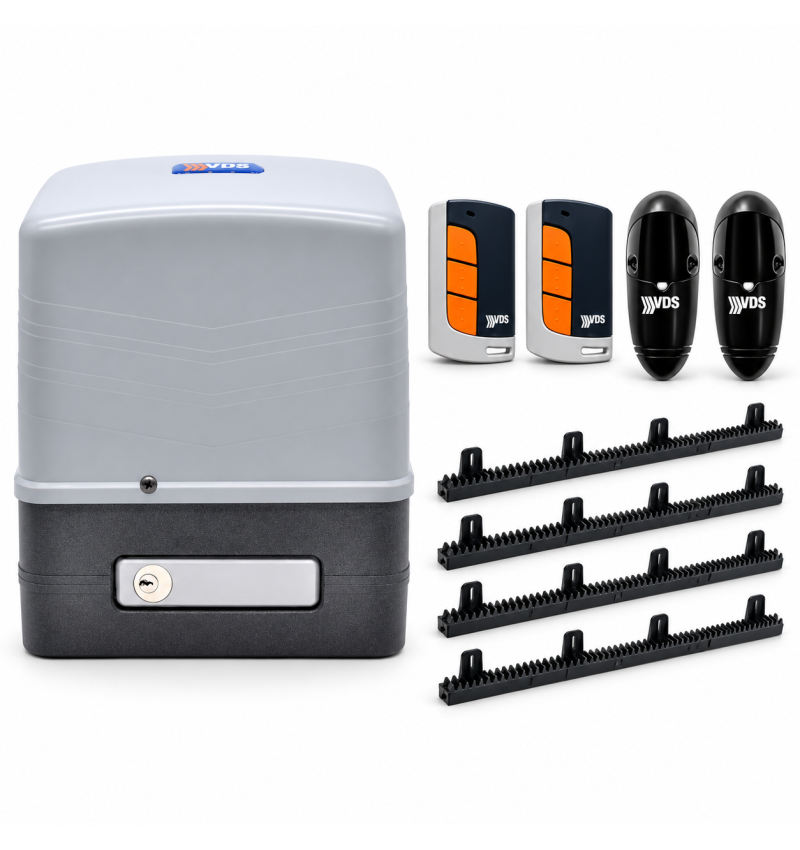

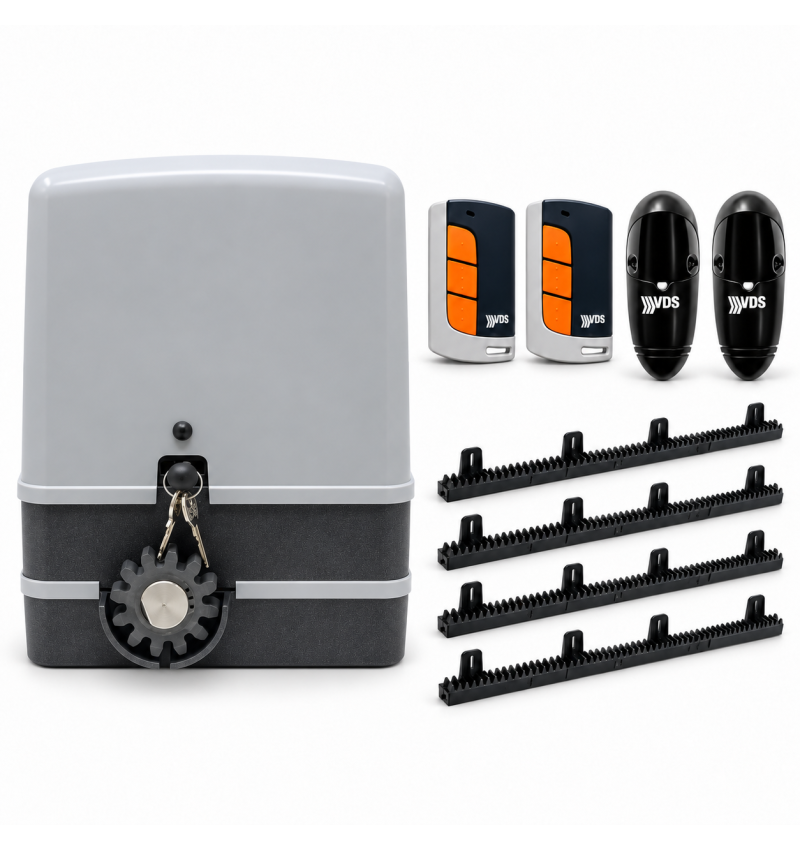

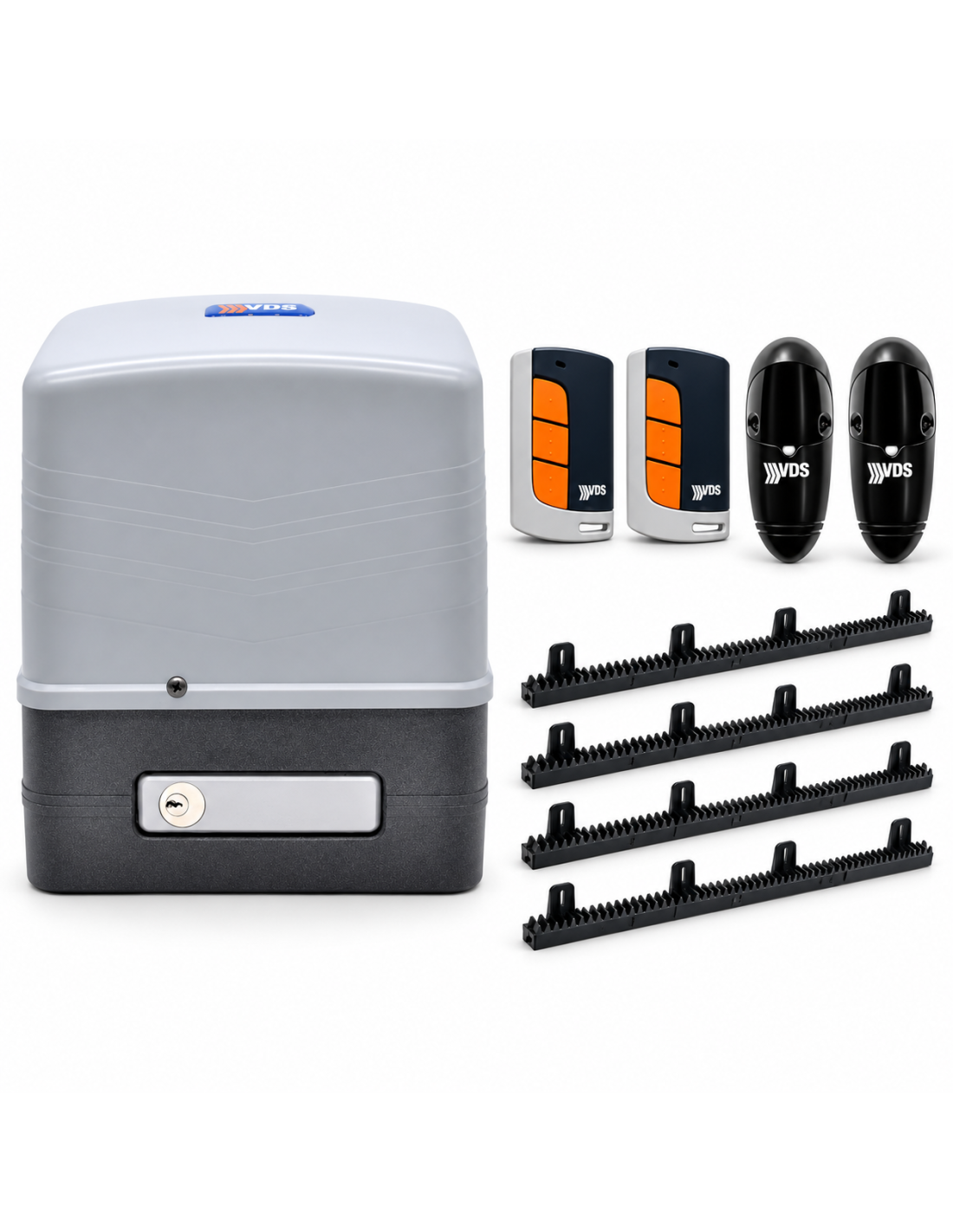

Kit VDS SIMPLY 600K 230V para puerta corredera hasta 600 kg con cremallera
KIT SIMPLY 600K 220V NYLON
245,00 €
Impuestos excluidos
296,45 €
IVA incluido
Kit VDS SIMPLY 600K 230Vac para puertas correderas de hasta 600 kg. Incluye motor SIMPLY con central EURO230M1, 2 mandos ECO R 433, fotocélulas 12/T de hasta 50 m y 4 tramos de cremallera de nylon. Motor de 250 W con finales de carrera electromecánicos y desbloqueo manual con llave.
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
Kit VDS SIMPLY 600K 230V para puertas correderas hasta 600 kg
El kit VDS SIMPLY 600K está diseñado para la automatización de puertas correderas de hasta 600 kg, incorporando motorreductor de 230Vac, central electrónica, dos mandos a distancia, fotocélulas de seguridad y cremallera de nylon.
El motor VDS SIMPLY 600K trabaja a 230Vac y desarrolla una potencia de 250 W. Incorpora finales de carrera electromecánicos y sistema de desbloqueo manual mediante llave.
La electrónica está gestionada mediante la central VDS EURO230M1, diseñada para un motor de 230Vac y equipada con funciones de cierre automático, apertura peatonal, ralentización, regulación de fuerza y entradas para dispositivos de seguridad.
El kit se completa con 2 mandos VDS E010 ECO R 433, un juego de fotocélulas VDS 12/T con alcance de hasta 50 metros y 4 tramos de cremallera de nylon 216/1.
Kit completo para puerta corredera
✓ Motor VDS SIMPLY 600K 230Vac.
✓ Para puertas de hasta 600 kg.
✓ Central electrónica EURO230M1.
✓ 2 mandos E010 ECO R 433.
✓ Fotocélulas VDS 12/T de hasta 50 m.
✓ 4 tramos de cremallera de nylon 216/1.
Contenido del kit
| Cant. | Referencia | Descripción |
|---|---|---|
| 1 | 11010/1FG | Motorreductor VDS SIMPLY 600K 230Vac con electrónica de control. |
| 2 | E010 | Mandos VDS ECO R 433. |
| 1 | 12/T | Juego de fotocélulas de seguridad con alcance de hasta 50 m. |
| 4 | 216/1 | Tramos de cremallera de nylon para puerta corredera. |
Motor VDS SIMPLY 600K
El VDS SIMPLY 600K es un motorreductor para puertas correderas de hasta 600 kg.
Trabaja a 230Vac y dispone de finales de carrera electromecánicos, que permiten establecer los puntos finales de apertura y cierre mediante las correspondientes levas instaladas sobre la cremallera.
En caso de ausencia de corriente, el motor dispone de desbloqueo manual mediante llave, permitiendo liberar el automatismo y desplazar la puerta manualmente.
El grado de protección del operador es IP44, estando diseñado para instalación exterior.
Características técnicas VDS SIMPLY 600K
| Característica | SIMPLY 230V |
|---|---|
| Peso máximo puerta | 600 kg |
| Alimentación motor | 230Vac |
| Potencia motor | 250 W |
| Revoluciones motor | 1.400 rpm |
| Condensador | 12,5 µF |
| Desbloqueo de emergencia | Con llave |
| Temperatura funcionamiento | -20 °C / +55 °C |
| Grado de protección | IP44 |
| Velocidad puerta | 10 m/min |
| Finales de carrera | Electromecánicos |

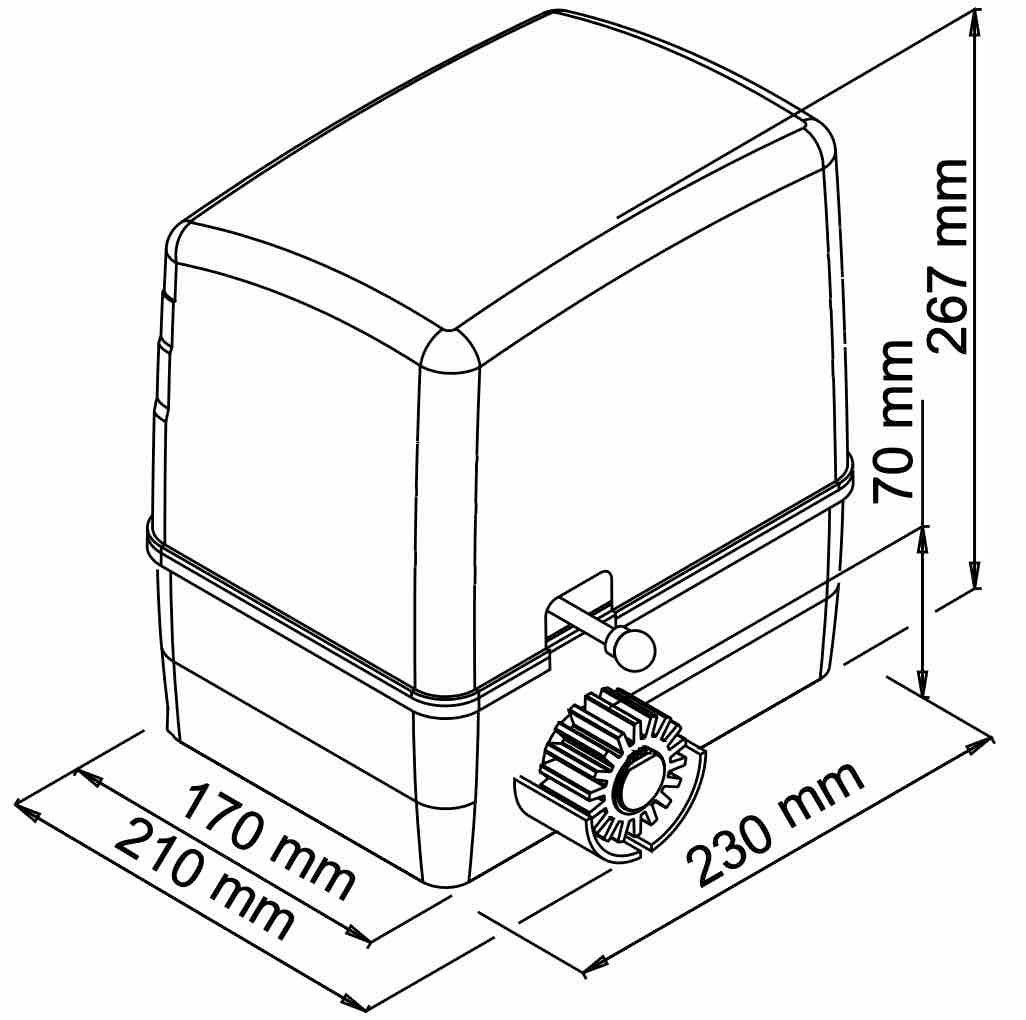

Dimensiones del motor
Central electrónica VDS EURO230M1
El SIMPLY utiliza la central VDS EURO230M1, diseñada para gestionar un motor de 230Vac.
La central permite configurar el funcionamiento del automatismo y gestionar diferentes dispositivos de mando y seguridad.
Dispone de dos regulaciones independientes: T1 para la fuerza durante la maniobra normal y T2 para la fuerza durante la fase de ralentización.
La programación del recorrido y de los mandos se realiza mediante procedimientos de autoaprendizaje.
Funciones principales de la EURO230M1
✓ Central para 1 motor 230Vac.
✓ Función de cierre automático.
✓ Funcionamiento comunitario o paso a paso.
✓ Entrada de apertura peatonal.
✓ Entrada START.
✓ Entrada STOP.
✓ Entrada para fotocélula de cierre.
✓ Entrada para banda o seguridad en apertura.
✓ Gestión de finales de carrera de apertura y cierre.
✓ Entrada para encoder.
✓ Función de ralentización / paro suave.
✓ Regulación independiente de fuerza en recorrido y ralentización.
✓ Salida para lámpara destellante 230Vac.
✓ Salida para luz de cortesía 230Vac.
✓ Alimentación de accesorios 24Vac / 250 mA.
✓ Gestión de mandos de código fijo o Rolling Code.
✓ Memoria para hasta 254 mandos.
Características técnicas EURO230M1
| Característica | Valor |
|---|---|
| Alimentación | 230Vac ±10 % |
| Potencia máxima motor | 550 W |
| Salida accesorios | 24Vac / 250 mA |
| Cierre automático | 5 - 120 s |
| Tiempo maniobra | 3 - 120 s |
| Tiempo ralentización | 2 - 120 s |
| Capacidad radio | 254 códigos |
| Codificación admitida | Código fijo / Rolling Code |
| Frecuencia | 433,92 / 868 MHz |
| Temperatura trabajo | -20 °C / +70 °C |
2 mandos VDS ECO R 433
El kit incorpora 2 mandos VDS ECO R referencia E010 para el accionamiento remoto de la puerta.
La composición del kit identifica estos transmisores como ECO R 433.
Fotocélulas de seguridad VDS 12/T
Se incluye un juego de fotocélulas VDS 12/T con alcance indicado de hasta 50 metros.
La central EURO230M1 dispone de una entrada específica para fotocélula de cierre; cuando se activa durante el cierre, la central puede invertir el movimiento.
Cremallera de nylon incluida
El kit incluye 4 unidades de cremallera de nylon ref. 216/1.
La cremallera transmite el movimiento del piñón del motor a la hoja de la puerta y debe instalarse dejando la holgura adecuada entre piñón y cremallera.
Importante antes de instalar
La puerta debe desplazarse manualmente de forma suave, regular y sin rozamientos.
El manual indica que debe comprobarse el estado de la guía inferior, ruedas y guía superior, además de instalar un tope mecánico de seguridad que evite que la hoja pueda salir de sus guías.
La instalación y puesta en marcha deben ser realizadas por personal cualificado.
Contenido del suministro
■ 1 × motor VDS SIMPLY 600K 230Vac ref. 11010/1FG.
■ 1 × central electrónica EURO230M1 incorporada.
■ 2 × mandos VDS E010 ECO R 433.
■ 1 × juego de fotocélulas VDS 12/T de hasta 50 m.
■ 4 × tramos de cremallera de nylon VDS 216/1.
