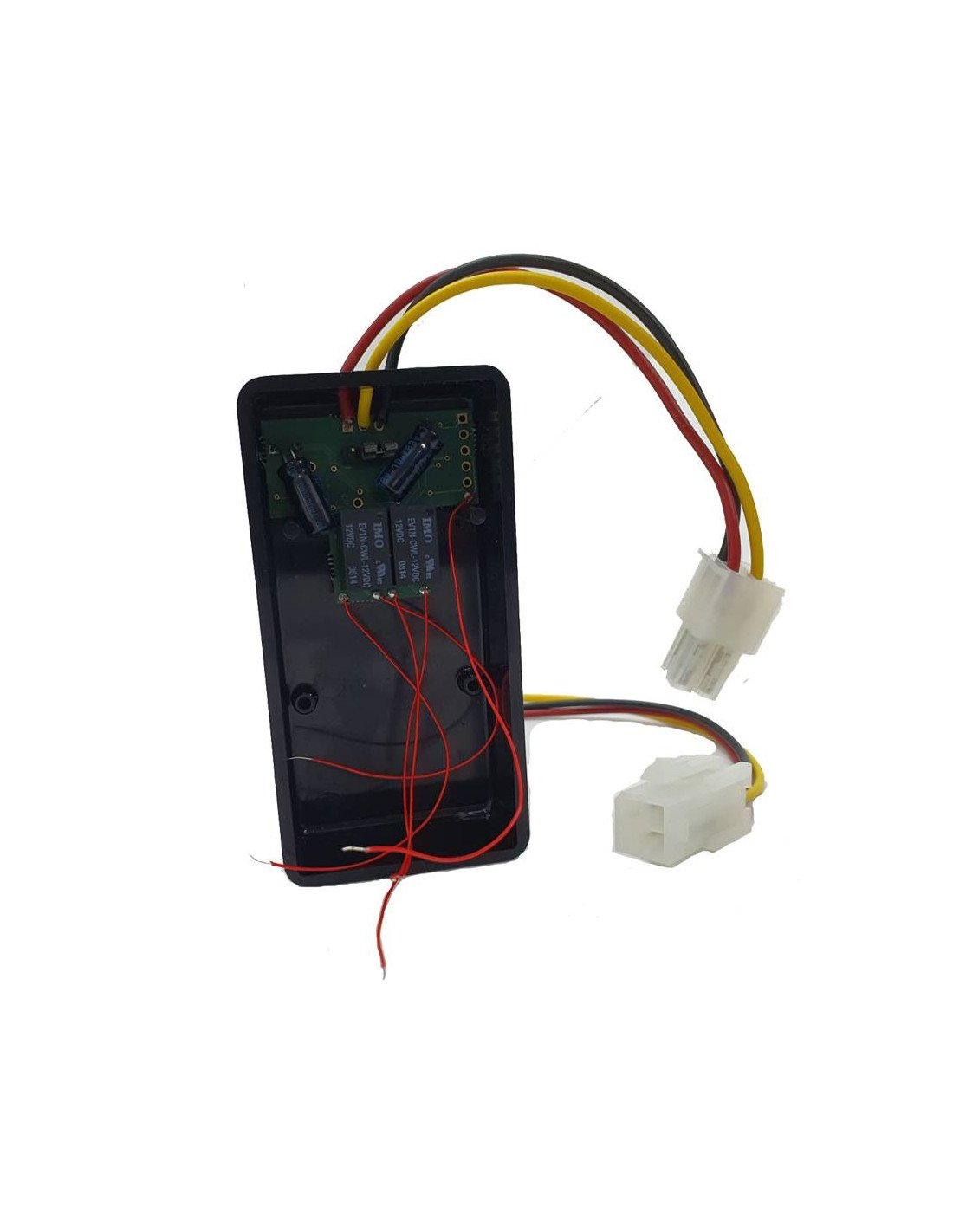

Petit module pour ouvrir la porte du garage à travers un court éclat de lumière, compatible pour les voitures et les motos.

Le module dispose d'un pull pour sélectionner l'entrée de tension en fonction soit positive ou négative. Normalement quand il s'agit de la lumière halogène, il envoie la tension à positive, et pour la lumière Led il envoie la tension à négatif.

COMMENT ÇA ?

Le fonctionnement de ce module est très simple, au moyen de relais et de certains discriminateurs seront responsables de l'envoi du signal au pousseur pour s'émettre avec la commande que nous aurons préalable à insérer dans le module.

Le module est raccordé à 12Vdc dans le véhicule avec un câble positif et un autre négatif, un troisième câble sera relié au câblage de longue rafale. À l'époque, un court éclat de lumière est exécuté dans le module notre commande où nous aurons préalable à souder le contact du pousseur au relais du module. En cas de vouloir déclencher une deuxième porte, nous devons faire deux courts rafales consécutifs.

COMMENT ALLEZ-VOUS ?

Nous avons besoin d'une commande de garage qui fonctionne, cet émetteur devra le démonter et rester uniquement avec la plaque électronique. Ensuite, souder dans le module deux câbles pour alimenter la commande, soit 3V, 6V ou 12V (selon le type de batterie qui porte le contrôleur), puis souder deux câbles du pousseur 1 à relayer 1, dans le cas d'utiliser une autre porte, nous utiliserons deux autres câbles du pousseur 2 à relayer 2 du module.

COMMENT ALLEZ-VOUS AU VÉHICULE ?

Pour installer le module dans une voiture ou une moto, la chose idéale est pour un professionnel de le faire, nous recommandons de l'emmener à un atelier.

Le module est équipé d'un connecteur molex avec 2 câbles électriques (positifs 12V et négatifs) et d'un troisième câble de contact longue durée. Ils doivent être situés dans le véhicule et connectés.

MODEL DISPONIBLES

■ 2 modules de relais pour la lumière du véhicule Halogen ou Led.

■ Module 4 relais pour la lumière du véhicule Halogen ou Led.

MANUAL

Manuel d ' instruction Kit Rafagas
