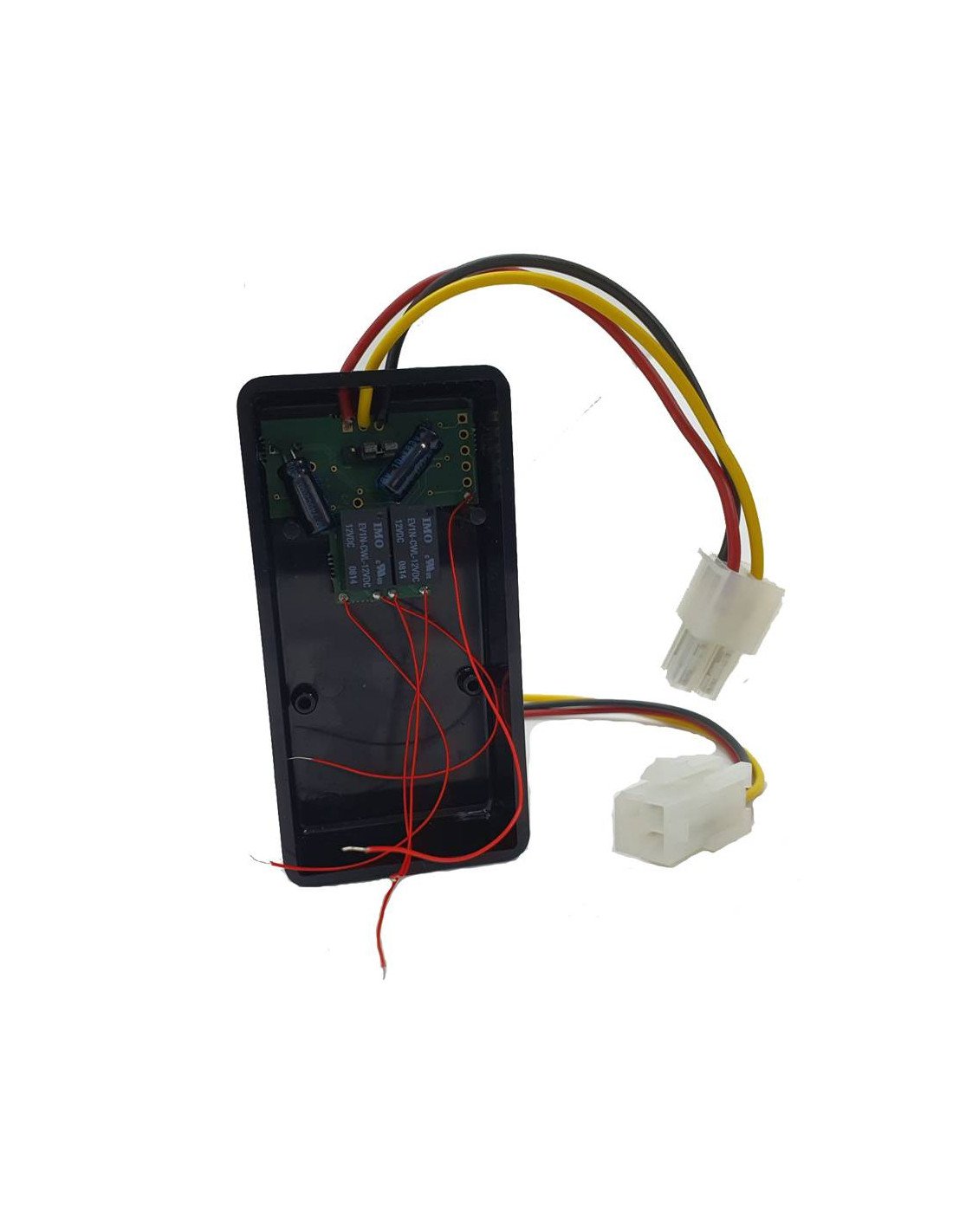

Pequeño módulo para abrir la puerta del garaje mediante una corta ráfaga de luz, compatible tanto para coches como para motocicletas.

El módulo dispone de un jumper para seleccionar la entrada de voltaje según sea por positivo o por negativo. Normalmente cuando se trata de luz halógena envía la tensión por positivo, y para luz Led envía la tensión por negativo.

¿CÓMO FUNCIONA?

El funcionamiento de este módulo es muy sencillo, mediante unos relés y unos discriminadores se encargará de enviar la señal al pulsador para emitir con el mando que previamente tendremos que insertar en el módulo.

El módulo va conectado a 12Vdc en el vehículo con un cable positivo y otro negativo, un tercer cable irá conectado al cableado de ráfagas largas. En el momento que se realiza una ráfaga corta de luz esté accionará en el módulo nuestro mando donde previamente tendremos que soldar el contacto del pulsador al relé del módulo. En el caso de querer accionar una segunda puerta deberemos de hacer dos ráfagas cortas consecutivas.

¿CÓMO SE INSTALA?

Necesitamos un mando del garaje que funcione, este emisor lo tendremos que desmontar y quedarnos solamente con la placa electrónica. A continuación soldaremos en el modulo dos cables para alimentar el mando, ya sea 3V, 6V o 12V (según el tipo de pila que lleve el mando), y posteriormente soldaremos dos cables del pulsador 1 al relé 1, en el caso de usar otra puerta utilizaremos otros dos cables del pulsador 2 al relé 2 del módulo.

¿CÓMO SE INSTALA EN EL VEHÍCULO?

Para instalar el módulo en un coche o motocicleta lo ideal es que lo haga un profesional así que recomendamos llevarlo a un taller.

El módulo lleva un conector molex con 2 cables de alimentación (positivo 12V y negativo), y un tercer cable del contacto de ráfagas largas. Se deberán de localizar en el vehículo y conectarlo.

MODELOS DISPONIBLES

■ Módulo de 2 relés para luz del vehículo Halógena o Led.

■ Módulo de 4 relés para luz del vehículo Halógena o Led.

MANUAL

Manual de instrucciones Kit Rafagas
