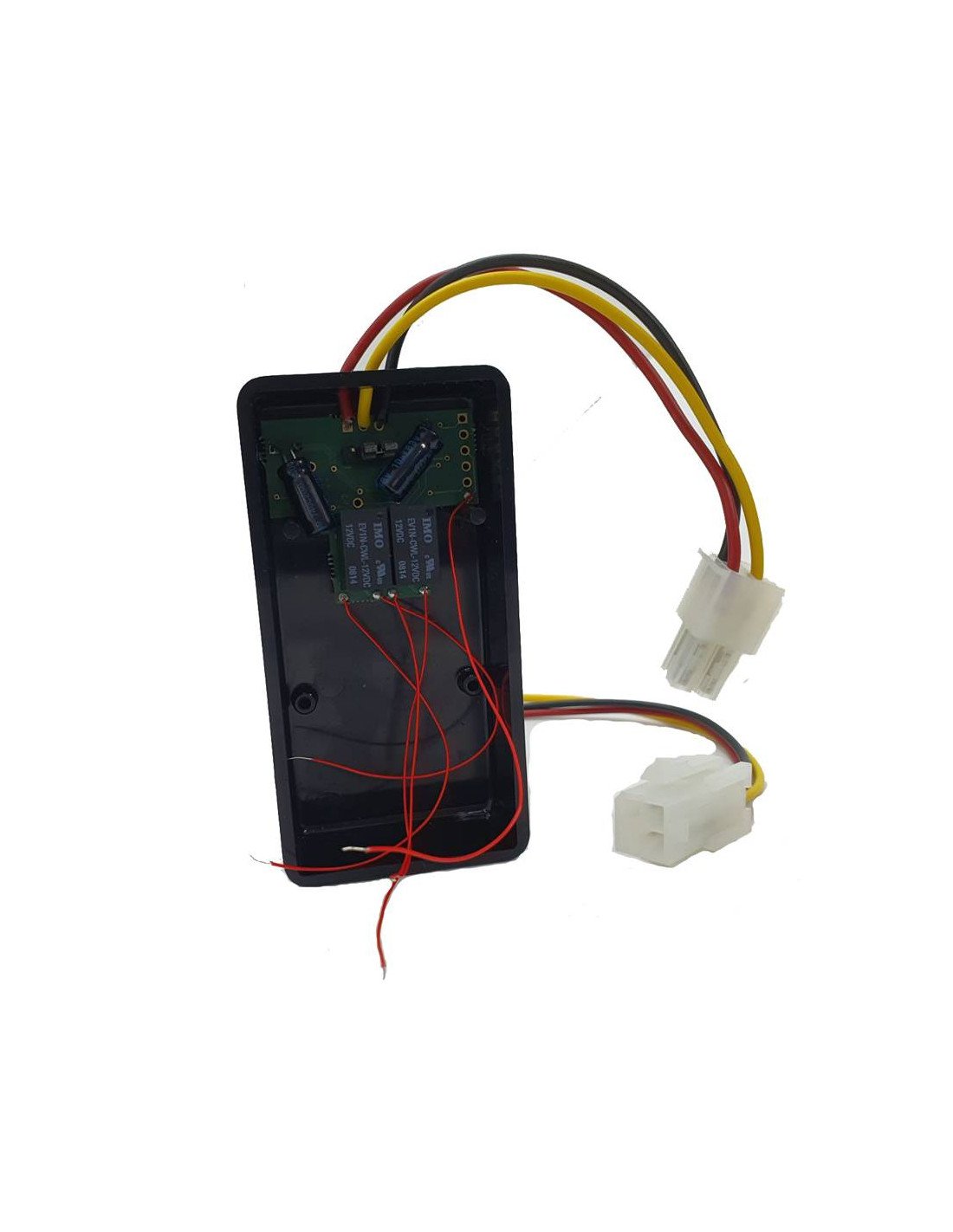

Módulo pequeno para abrir a porta da garagem através de uma pequena explosão de luz, compatível para carros e motocicletas.

O módulo tem um jumper para selecionar a entrada de tensão de acordo com positivo ou negativo. Normalmente quando se trata de luz de halogéneo, envia a tensão para positivo, e para a luz Led envia a tensão para negativo.

COMO?

A operação deste módulo é muito simples, por meio de relés e alguns discriminadores serão responsáveis por enviar o sinal para o empurrador para emitir com o comando que anteriormente teremos que inserir no módulo.

O módulo está conectado a 12Vdc no veículo com um cabo positivo e outro negativo, um terceiro cabo será conectado à fiação de explosão longa. No momento em que uma pequena explosão de luz é realizada no módulo nosso comando onde anteriormente teremos que soldar o contato do empurrador no relé do módulo. No caso de querer disparar uma segunda porta, devemos fazer duas rajadas curtas consecutivas.

COMO É QUE ENTRAS?

Precisamos de um comando de garagem que funcione, este transmissor terá que desmantelá-lo e ficar apenas com a placa eletrônica. Em seguida, soldar no módulo dois cabos para alimentar o comando, 3V, 6V ou 12V (de acordo com o tipo de bateria que carrega o controlador), e então soldar dois cabos do empurrador 1 para relé 1, no caso de usar outra porta usaremos dois outros cabos do empurrador 2 para relé 2 do módulo.

COMO É QUE ENTRAS NO VEÍCULO?

Para instalar o módulo em um carro ou motocicleta a coisa ideal é para um profissional para fazer isso recomendamos levá-lo a uma oficina.

O módulo carrega um conector molex com 2 cabos de alimentação (positivo 12V e negativo), e um terceiro cabo de contato de explosão longo. Devem estar localizados no veículo e ligados.

DISPONIBOS MODELOS

■ 2 módulo de relé para luz do veículo Halogen ou Led.

■ 4 módulo de relé para luz do veículo Halogen ou Led.

MANUAL

Manual de instruções Kit Rafas
