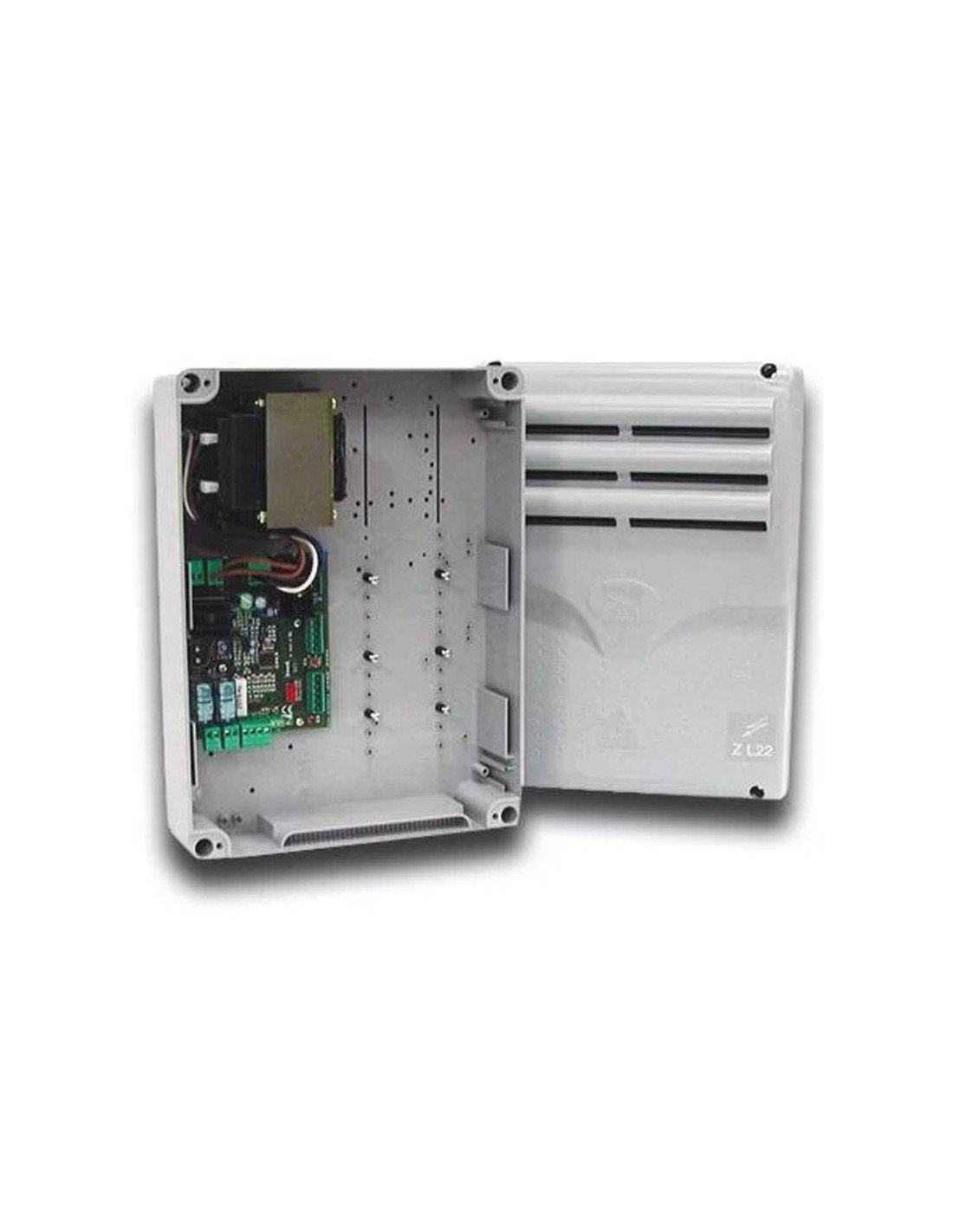

Tableau des manœuvres CAME ZL22N pour une barrière de stationnement 24VDC, pouvant atteindre jusqu'à 4 barrières utilisant 3 cartes LM22N (non incluses).

Description de la boîte de commande

Conçu et fabriqué entièrement par CAME Cancelli Automatici S.p.A., répond aux normes de sécurité existantes.

Cadre électrique pour les réducteurs de moteurs série UNIPARK à courant continu 24V. Alimentation 230V (a.c.) souvent 50/60 Hz sur les terminaux L1-L2, protégés à l'entrée avec un fusible 5A.

Boîtier ABS avec transformateur, équipé de socket pour le recyclage de l'air avec classe de protection IP54.

Garantie de 24 mois, sauf modifications.

Les dispositifs de commande sont à basse tension et sont protégés avec 315m Un fusible. La puissance totale des accessoires 24V, protégés par un fusible 3.15A, ne doit pas dépasser 60W.

Logique de commandement et de sécurité

Le centre est équipé de:

- ouverture et fermeture de courses électriques, obtenues avec système amperimétrique;

- le parachute qui régule la sensibilité de la force développée par le moteur;

- l'adaptation pour l'assemblage du récepteur radio pour la télécommande;

- possibilité d'opérer jusqu'à 4 moteurs (l'installation de plusieurs moteurs est réalisée en connectant la carte LM22 pour chaque moteur).
