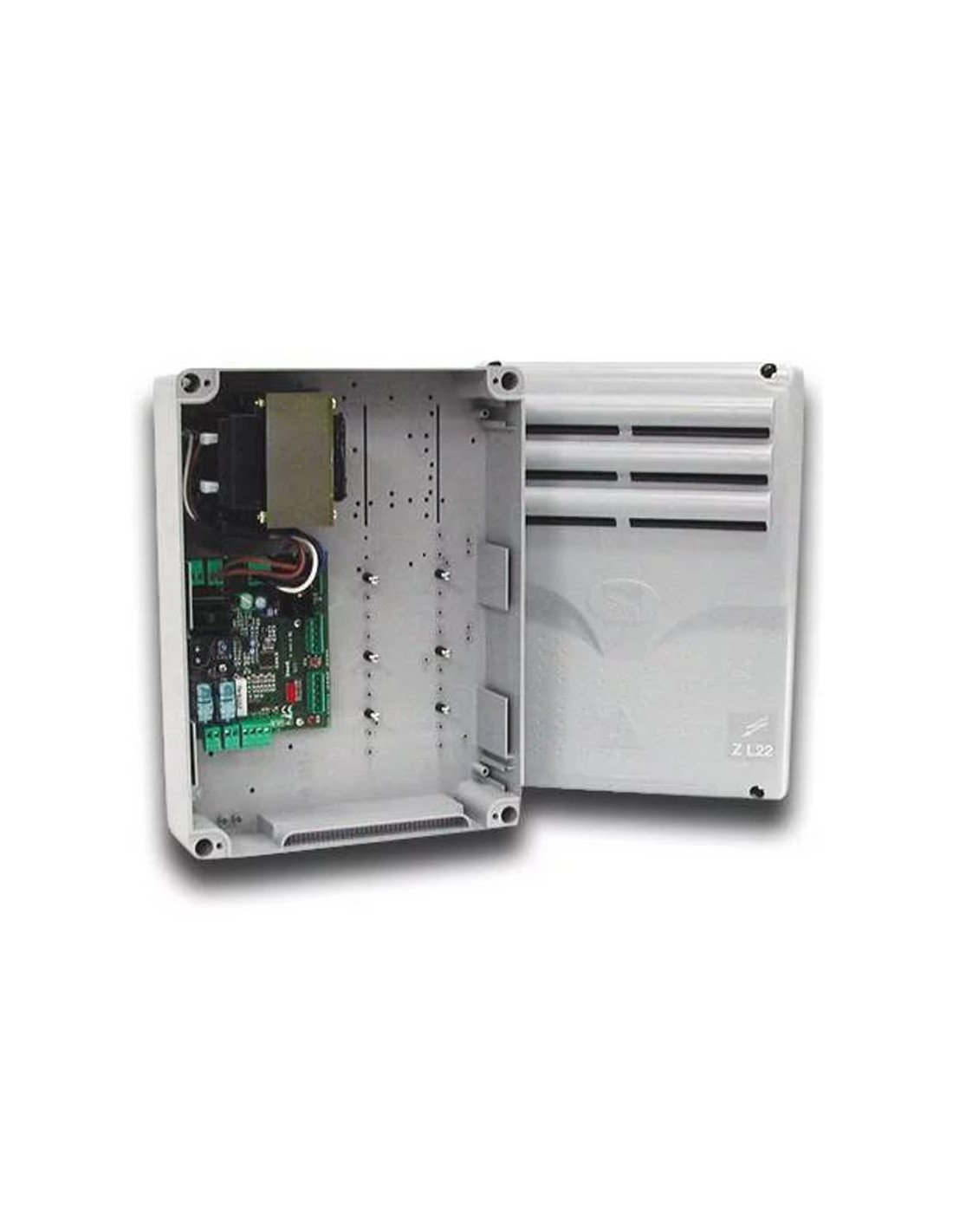

Cuadro de maniobras CAME ZL22N para una barrera salva aparcamiento 24VDC, ampliable a hasta 4 barreras mediante 3 tarjetas LM22N (no incluidas).

Descripción del cuadro de mando

Diseñado y fabricado completamente por CAME Cancelli Automatici S.p.A., responde a las normas de seguridad vigentes.

Cuadro eléctrico para motorreductores serie UNIPARK a corriente continua 24V. Alimentado a 230V (a.c.) con frecuencia 50/60 Hz sobre bornes L1-L2, protegido en entrada con un fusible de línea de 5A.

Caja de ABS con transformador, dotada de toma para recirculación de aire con clase de protección IP54.

Garantía 24 meses salvo alteraciones.

Los dispositivos de mando son de baja tensión y están protegidos con fusible de 315mA. La potencia total de los accesorios a 24V, protegidos por un fusible de 3.15A, non debe superar 60W.

Lógica de mando y seguridad

La central está equipada con:

- fines de carrera eléctricos de apertura y cierre, obtenidos con sistema amperimétrico;

- trimmer que regula la sensibilidad de la fuerza desarrollada por el motor;

- adaptación para el montaje del radiorreceptor para accionamiento a distancia;

- posibilidad de accionar hasta 4 motores (la instalación de varios motores se logra conectando la tarjeta LM22 para cada motor).

MEDIDAS

MANUAL

Manual de instrucciones CAME ZL22N
