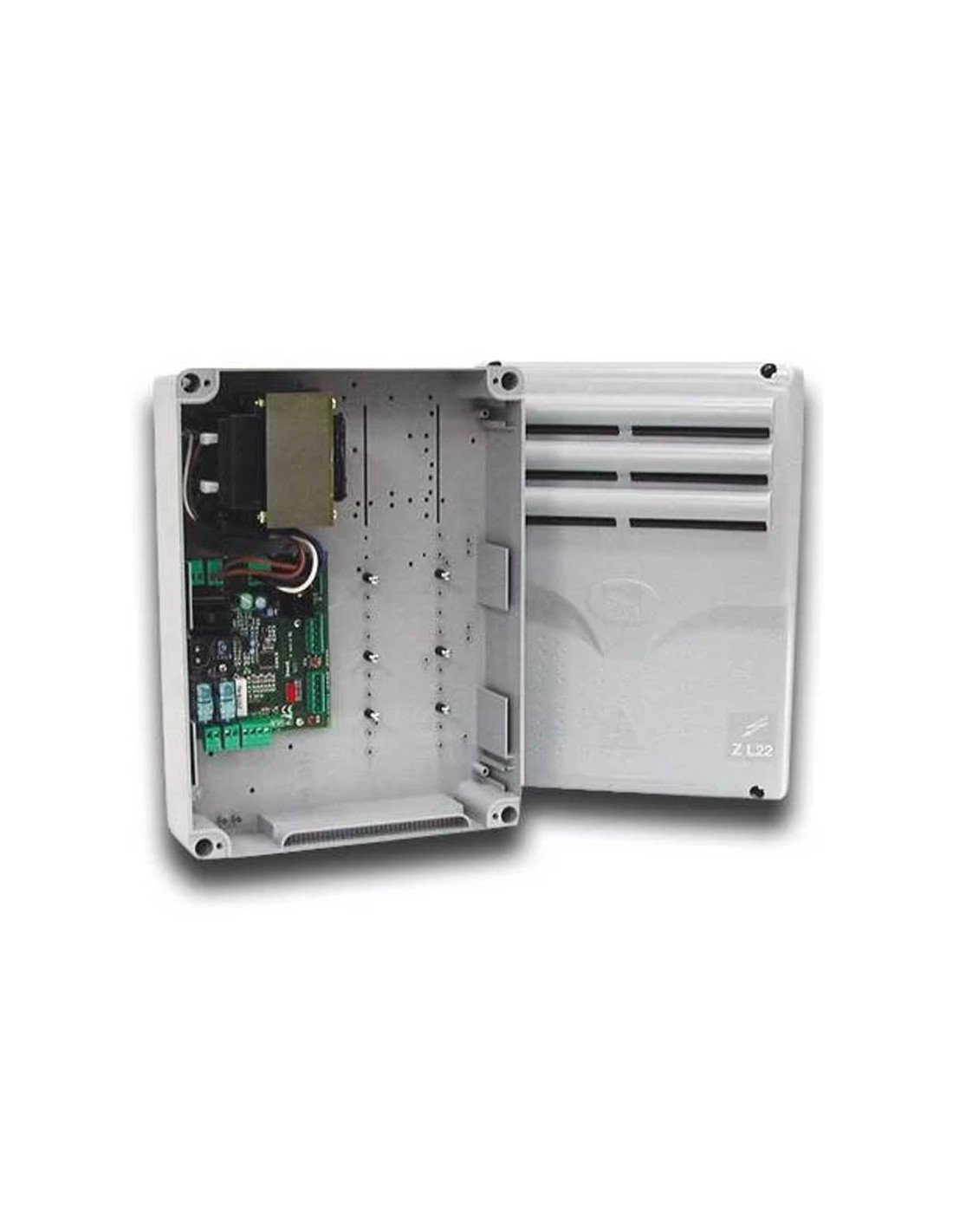

Tabela de manobras CAME ZL22N para uma barreira de estacionamento 24VDC, extensível a até 4 barreiras usando 3 cartões LM22N (não incluídos).

Descrição da caixa de comando

Projetado e fabricado inteiramente por CAME Cancelli Automático S.p.A., responde às normas de segurança existentes.

Quadro elétrico para série de redutores de motor UNIPARK para corrente contínua 24V. Alimentado a 230V (a.c.) frequentemente 50/60 Hz em terminais L1-L2, protegidos em entrada com um fusível de linha 5A.

Caixa ABS com transformador, equipado com soquete para reciclagem de ar com classe de proteção IP54.

Garantia de 24 meses, exceto alterações.

Os dispositivos de controle são de baixa tensão e são protegidos com 315m Um fusível. A potência total de acessórios 24V, protegidos por um fusível 3.15A, não deve exceder 60W.

Lógica de comando e segurança

O centro está equipado com:

- abertura e fechamento de corridas elétricas, obtidas com sistema amperimétrico;

- aparador que regula a sensibilidade da força desenvolvida pelo motor;

- adaptação para a montagem do receptor de rádio para a unidade remota;

- possibilidade de operar até 4 motores (a instalação de vários motores é alcançada conectando o cartão LM22 para cada motor).

ACÇÃO

MANUAL

Manual de instruções CAME ZL22N
