PNG42 manoeuvres FORSA

Pour les Moteurs Basculants ou Battens de 1 ou 2 feuilles à 230Vac

Avantages de la nouvelle boîte de manoeuvre Forsa

✓ Réduction des pertes énergétiques (jusqu’à 15 %)

✓ Adaptation aux développements futurs sans changement de tableau

✓ Respect des règlements européens (EN 61439-1/2)

✓ Économie de temps dans l'installation et l'entretien

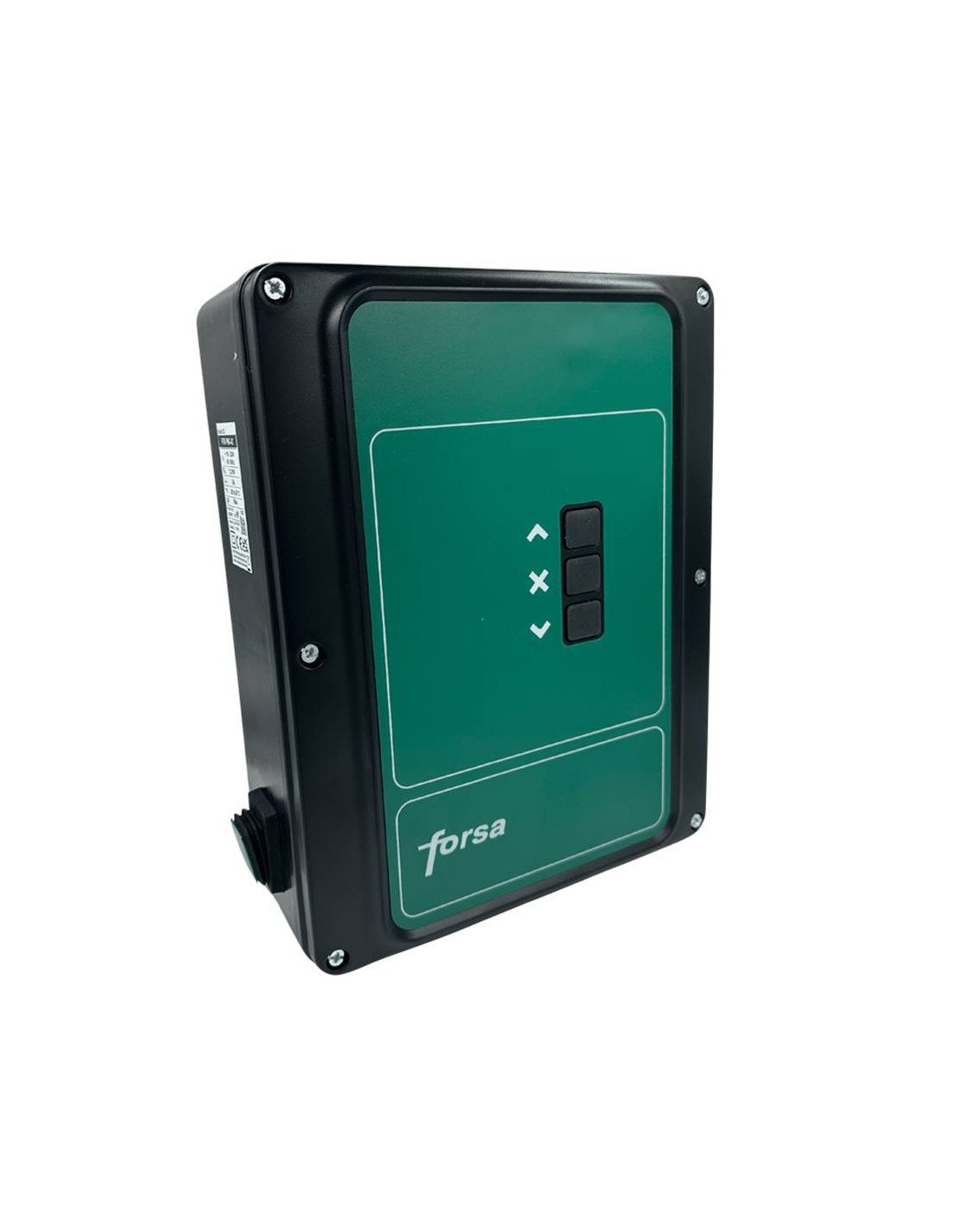

Le nouveau PNG-42 non seulement se distingue pour sa technologie, mais aussi pour son design!

Son logement, élégant et moderne, l'air couleurs d'entreprise Forsa (vert, noir et blanc), renforçant notre identité de marque. Avec des lignes propres et une finition résistante, non seulement est-il fonctionnel, mais ajoute une touche professionnelle à toute installation.

Caractéristiques Forsa PNG42

Conception compacte et modulaire – Optimisation de l’espace sans perte de fonctionnalité.

Augmentation de la sécurité – Protection contre les courts-circuits et les surcharges.

Installation facile – Système Plug-and-play pour une intégration rapide.

Matériaux de haute qualité – Durabilité et résistance dans des environnements exigeants.

Compatibilité accrue – Idéal pour les installations résidentielles, commerciales et industrielles.

Conclusions Forsa PNG42

• Les offres PNG 42 60% plus de capacité, idéal pour les installations exigeantes.
• Technologie intégrée: IoT, encodeur absolu et autotest de sécurité le rendent imperméable.
• Une robustesse accrue: Certification IP44 et gamme thermique étendue (-20°C à +55°C).

Caractéristiques techniques PNG42

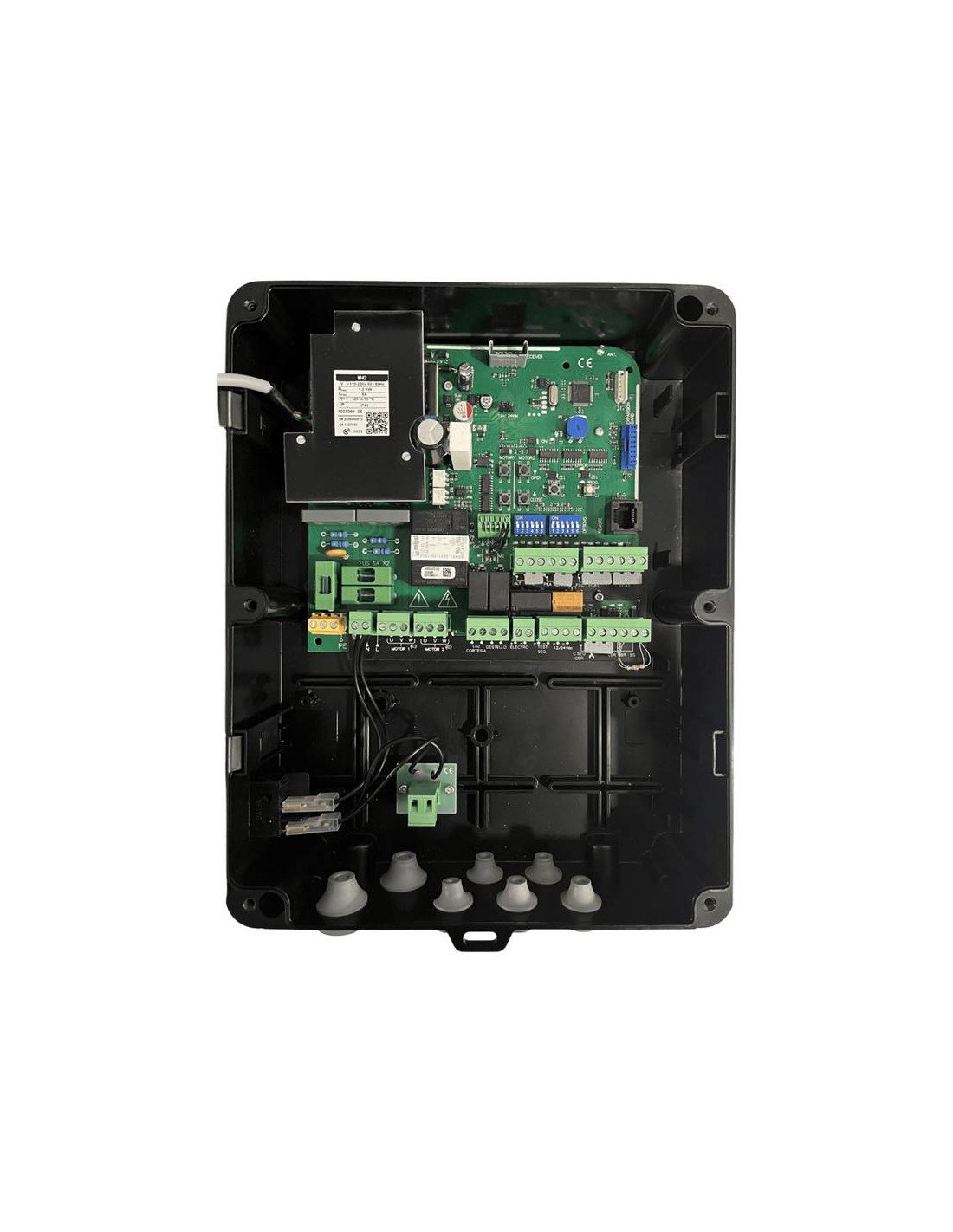

Raccords de la boîte de manœuvre

1. RÉPÈTE. Connexion pour récepteur DTP ou DRT.

2. FORCE MOTEUR.

3. TABLE DES MATIÈRES. Connexion TL-CARD V / RSEC3.

4. ALTERNATIVE PULSER.

5. PULSADOR MANIOBRA PROGRAMME. Temps maximum: 6 min.

6. CONECTEUR DE PROGRAMME. Connexion pour programmeur portable.

7. SELECTEURS D'OPTION.

8. ÉCARTEZ-VOUS. Connexion pour d'autres entrées pushbutton, ouvert, fermé et fin de course.

9. ÉCARTEZ-VOUS. Connexion pour pouls piétons, photocellules et bandes de sécurité.

10. HEALTH 12/24VDC / TEST. Selon le sélecteur 12/24 Vdc (no 23 dans le schéma):

Classement 12Vdc: 11,4V à 12,6V

Rang à 24Vdc: 23.9V à 27.3V

11. ELECTROCERRADURA. Sortie 12Vdc pour électroblocage.

12. LIBRE TENSION. Sorties sans puissance pour la lumière courtoise et la lampe de poche.

13. ALIMENTATION 110V - 230Vac / 50Hz - 60Hz

14. MOTEUR 2:. En mode 2 moteurs, c'est le deuxième à ouvrir.

15. Pour utilisation en 1 mode moteur. En 2 modes moteur, c'est le premier à ouvrir.

16. PROTECTION LAND. Connexion pour l'installation et l'accaparement du moteur.

17. FUSIBLE. Alimentation. 1,25 A / 250 V rapide.

18. FUSIBLES. Moteurs 6 A / 250 V retardés.

19. ÉCARTEZ-VOUS. Encodeur.

20. PUERTAIN PROGRAMME POSITIONERS.

21. LUZ GARAJE. Réplique de la lumière de la courtoisie.

22. EMERGENCY PARO. Retirer le pull pour la connexion NC.

23. SELECTOR 12/24 Vdc. Il permet de sélectionner la tension pour alimenter des éléments externes (photocellules, etc.). Il s'applique également à la sortie TEST pour photocell.
