PNG42 FORSA manobra

Para Basculating Motors ou Battens de 1 ou 2 folhas a 230Vac

Vantagens da nova caixa de manobra Forsa

✓ Redução de perdas de energia (até 15%)

✓ Adaptação a futuras expansões sem alterar tabela

✓ Conformidade com os regulamentos europeus (EN 61439-1/2)

✓ Poupança de tempo em instalação e manutenção

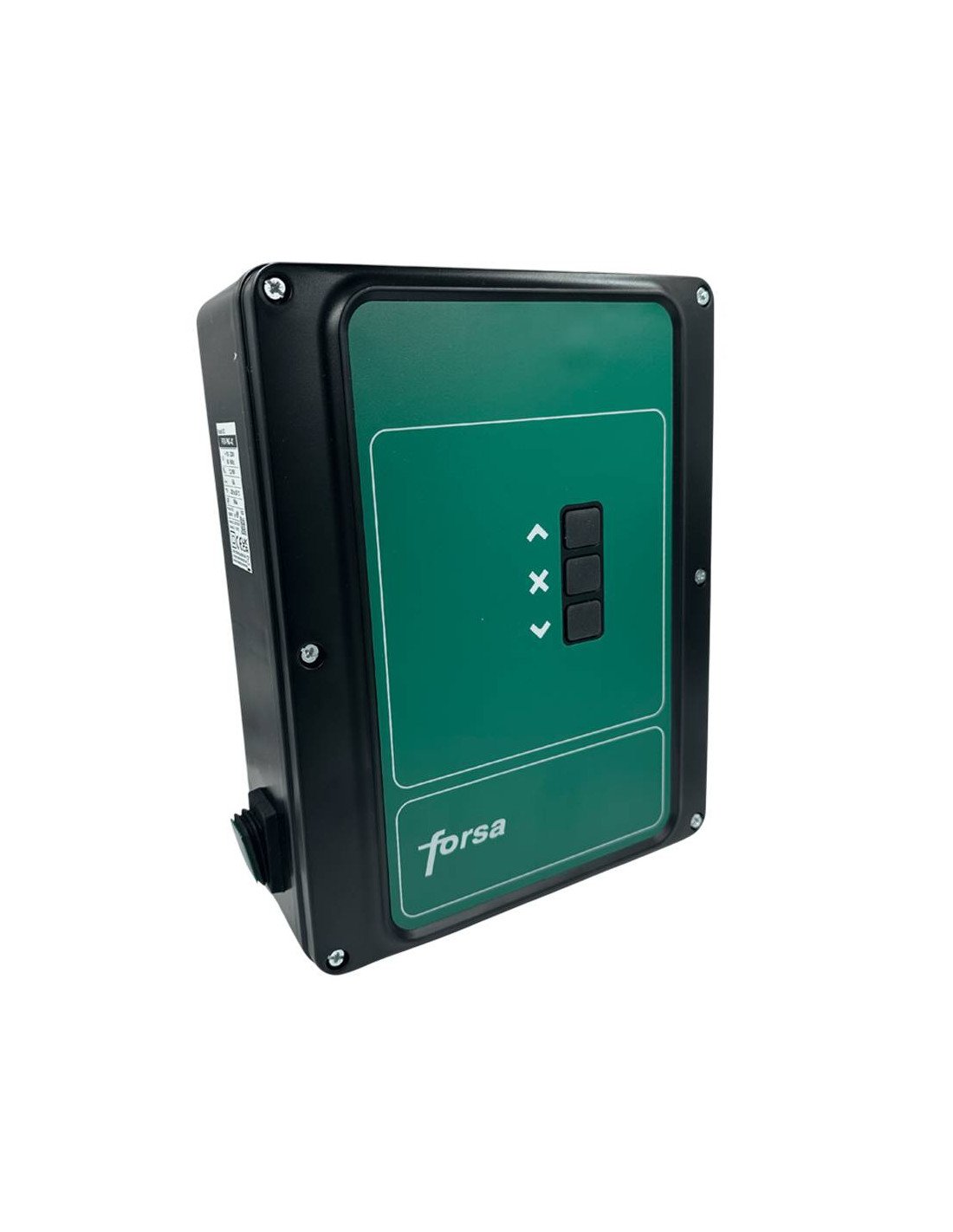

O novo PNG-42 não só se destaca por sua tecnologia, mas também por seu design!

Sua habitação, elegante e moderno, parece cores corporativas Forsa (verde, preto e branco), reforçando nossa identidade de marca. Com linhas limpas e uma acabamento resistente, não só é funcional, mas adiciona um toque profissional a qualquer instalação.

Características Forsa PNG42

▷ Design compacto e modular – Otimização do espaço sem perder funcionalidade.

▷ Maior segurança – Proteção contra curtos circuitos e sobrecargas.

▷ Fácil instalação – Sistema de plug-and-play para integração rápida.

▷ Materiais de alta qualidade – Durabilidade e resistência em ambientes exigentes.

▷ Compatibilidade expandida – Ideal para instalações residenciais, comerciais e industriais.

Conclusões Forsa PNG42

• O PNG 42 oferece 60% mais capacidade, ideal para instalações exigentes.
• Tecnologia integrada: IoT, codificador absoluto e autotest de segurança torná-lo à prova de futuro.
• Maior robustez: certificação IP44 e gama térmica estendida (-20°C a +55°C).

Características técnicas PNG42

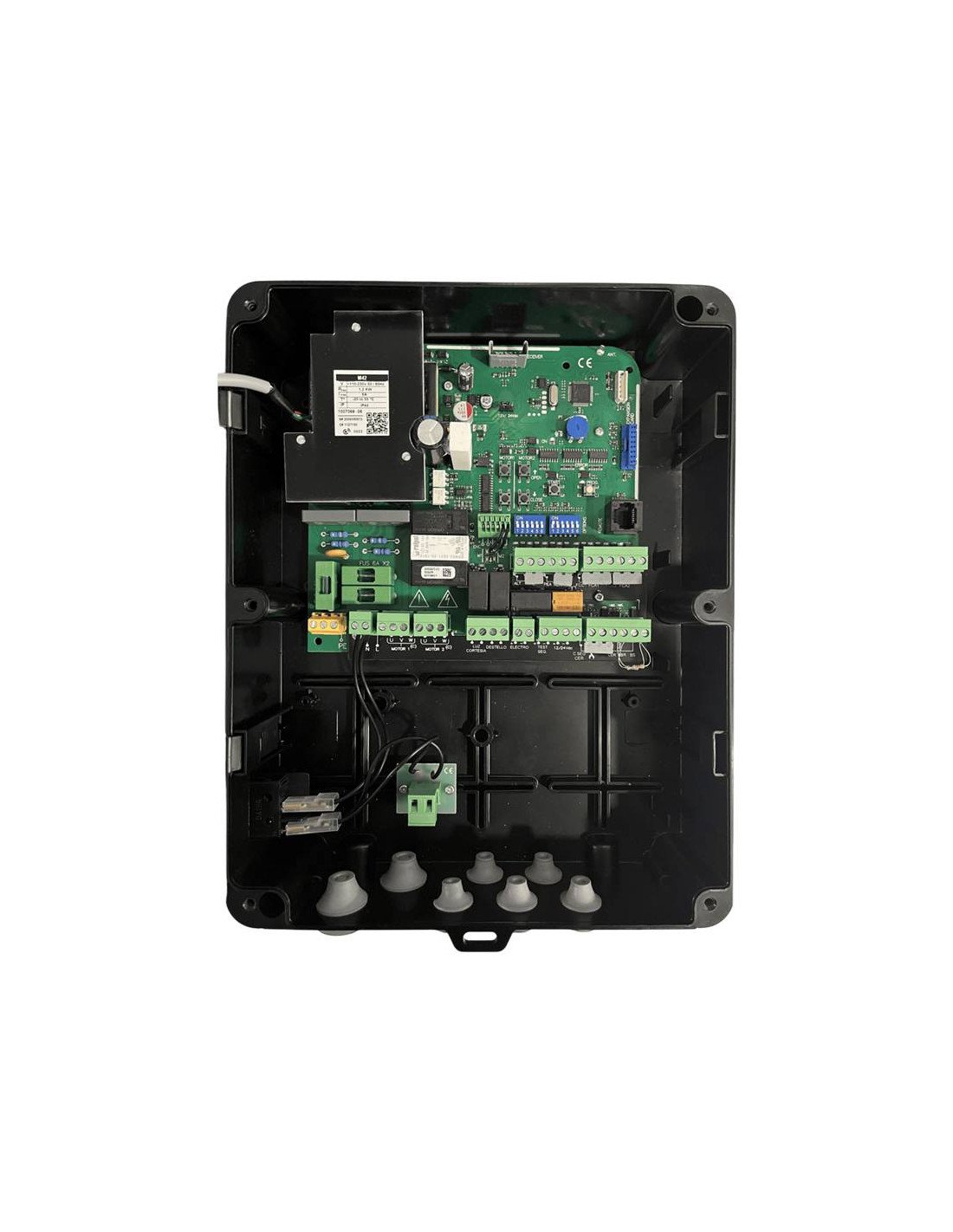

Conexões da caixa de manobra

1. RECEPTOR. Conexão para receptor DTP ou DRT.

2. MOTOR FORCE.

3. QUADRO DE EXPANSÃO. Conexão TL-CARD V / RSEC3.

4. ALTERNATIVO.

5. PROGRAMA PULSADOR MANIOBRA. Tempo máximo: 6 min.

6. CONECTOR DE PROGRAMA. Conexão para programador portátil.

7. SELECTORES DE OPÇÃO.

8. SUBIR. Conexão para entradas de botões alternativos, abertas, próximas e finais de corrida.

9. ACELERA. Conexão para bandas de pulsação, fotocélula e segurança de pedestres.

10. SAÚDE 12/24VDC / TEST. De acordo com o seletor 12/24 Vdc (No 23 no esquema):

Classificação para 12Vdc: 11,4V a 12,6V

Classificação a 24Vdc: 23.9V a 27.3V

11. ELETROCERRADURA. Saída 12Vdc para eletrobloqueio.

12. LIBRE TENSÃO. Saídas sem energia para luz de cortesia e lanterna.

13. ALIMENTOS 110V - 230Vac / 50Hz - 60Hz

14. MOTOR 2:. Em 2 modo de motor, é o segundo para abrir.

15. Para uso em 1 modo motor. Em 2 modo de motor, é o primeiro a abrir.

16. TERRA DE PROTEÇÃO. Conexão para instalação e motor land grab.

17. FUSIBLE. Comida. 1,25 A / 250 V rápido.

18. FUSIBLES. Motores. 6 A / 250 V atrasado.

19. ACELERA. Bilhetes de codificador.

20. PROGRAMA DE PUERTAÇÃO POSIÇÕES.

21. SAÚDE. Replica da saída de luz de cortesia.

22. EMERGÊNCIA PARO. Remova o jumper para a conexão NC.

23. SELECTOR 12/24 Vdc. Permite selecionar a tensão para alimentar elementos externos (fotos, etc.). Também se aplica à saída TEST para fotocélula.
