Motores articulados de braço KIT Erreka CICLON de 230 Vac para portas de banho até 3,5m e 250 kg por folha, ideal para motorizar portas residenciais onde temos espaços reduzidos ou pilares largos.

CAPÍTULO

• Fácil auto-aprendizagem de portas, espaços e velocidades de aminador.
• Pratique o sistema de desbloqueio do motor com a chave personalizada.
• Solução ideal para espaços muito pequenos e portas com grandes pilares.
• Detecção de obstáculos à segurança.
• Possibilidade de sistema de captura anti-codificador.
• Alto grau de protecção contra a água e a sujeira.
• Motor muito poderoso.

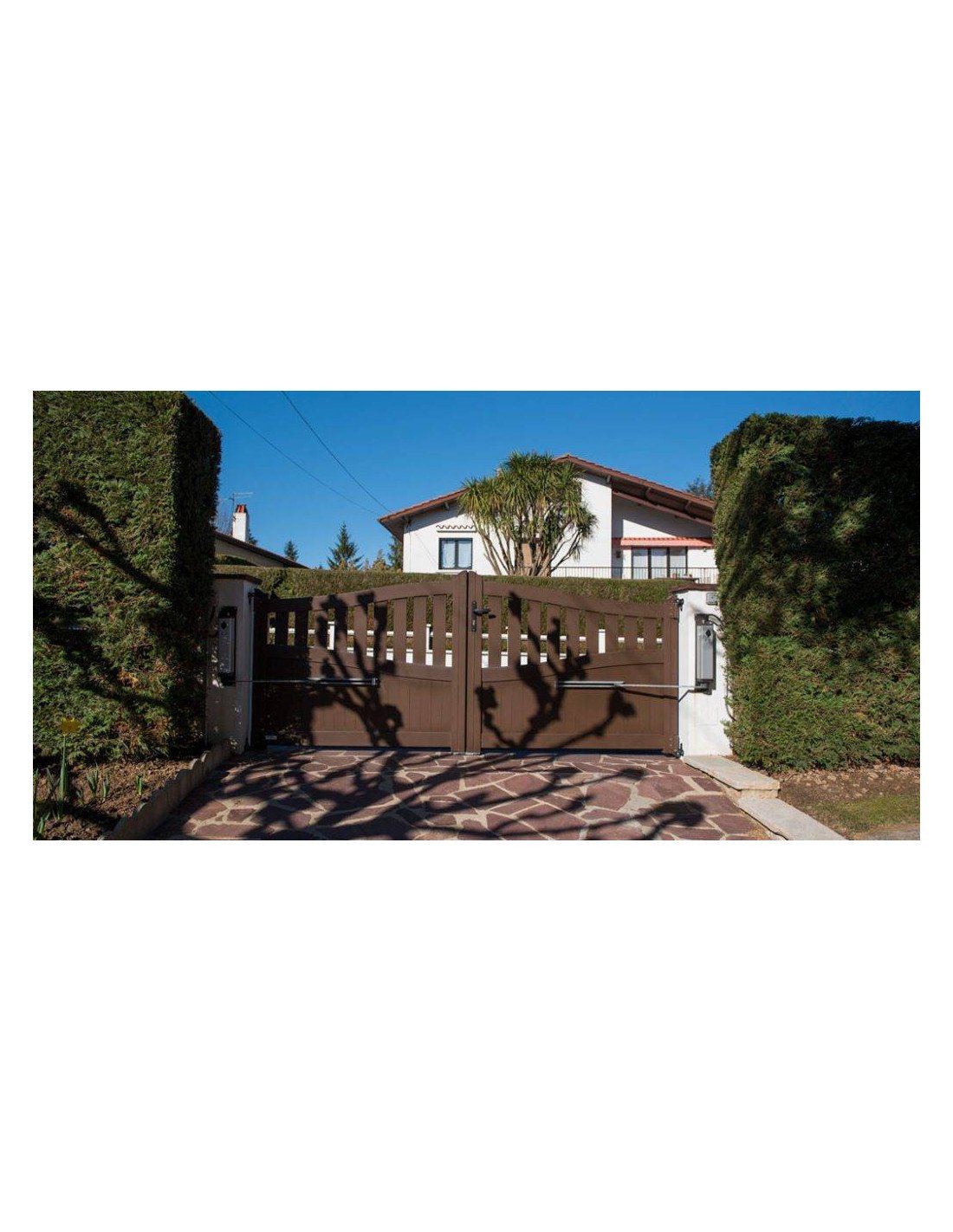

O motor de braço articulado CICLON é projetado para portas residenciais com um comprimento de até 3,5 m por folha e 250 kg de peso.

É um motor 230Vac disponível em modelos com codificador e sem codificador com segurança de detecção de obstáculos e greve macia eletrônica.

CARACTERÍSTICAS TÉCNICAS

• 230 Fonte de alimentação Vac.
• Força 220-500Nm.
• Versões com fechadura e sem fechadura.
• Abertura máxima 130o.
• Versões com / sem encolhimento.
• Grau de protecção IP44.
• Sem fim da corrida.
• Alta utilização.
• Fácil instalação com braço articulado e braço deslizante.
• Possibilidade de montagem de tampas no braço deslizante.
• Utilizável em todos os tipos de temperaturas entre -20/+60.

* O fecho elétrico é obrigatório nos modelos não bloqueados e nos modelos bloqueados quando o comprimento das folhas for superior a 1,80 m.

Com motores CL210, CL21OF e CLS210F, peso máximo de 400kg para portas de até 1,5m.

Com motores CL250, CL250F e CLS250F, peso máximo de 600kg para portas de até 1,5m.

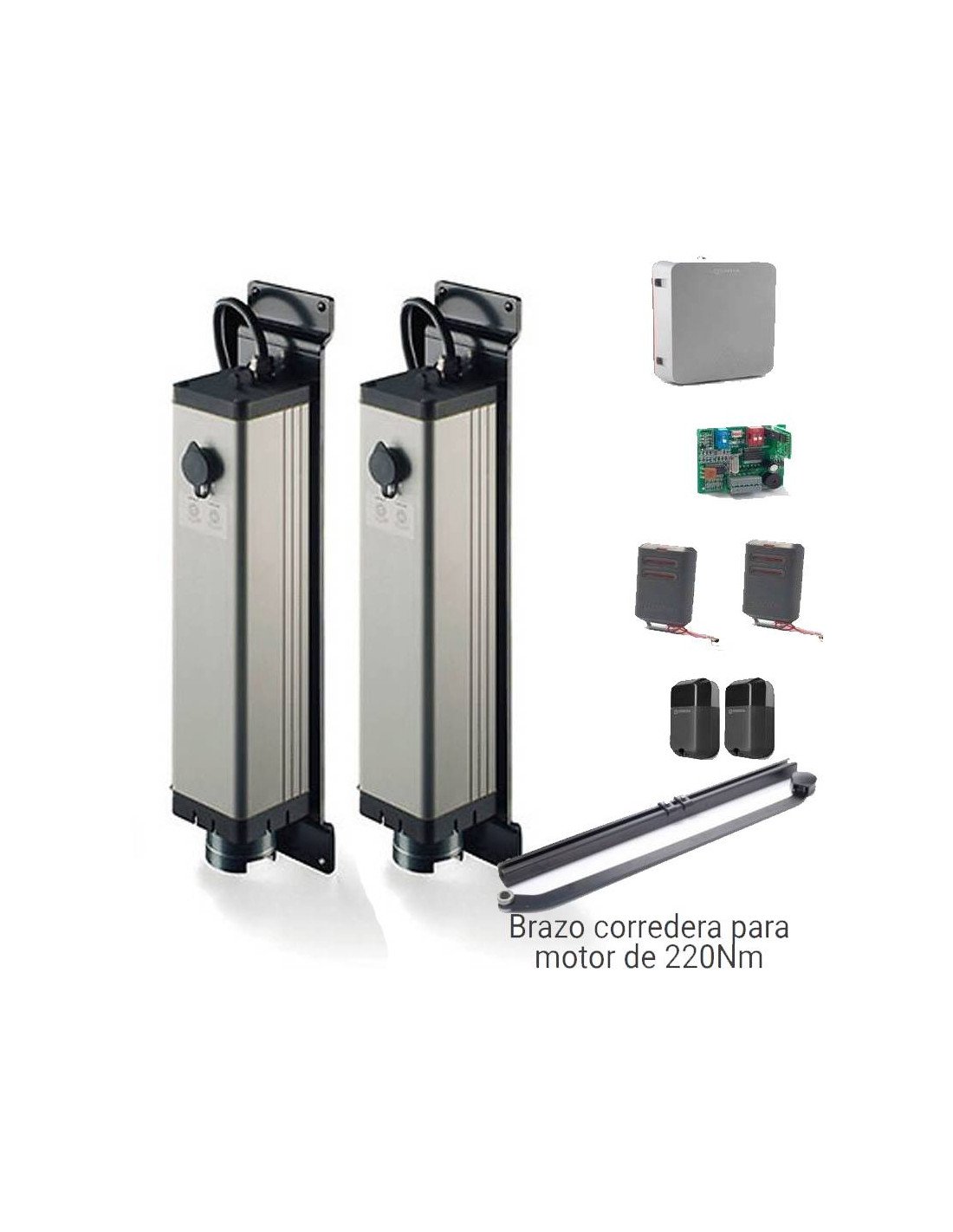

KIT CICLON63 CONTIENE

• 2 unidades CL210: Motor de braço eletromecânico, 220 Nm, reversível.
• 2 unidades ACL06: Correia de motor 220Nm.
• 1 unidade VIVO-M201: Caixa de manobras analógico para motores de 1 ou 2 230Vac.
• 1 unidade IRRE2: Plug-in cartão de recepção FixCode 433 MHz.
• 2 unidades KU02: Emisor FixCode KUMA 2 canais 433 MHz.
• 1 unidade FT06: Par de células fotovoltaicas de segurança emissor-receptor.

KIT CICLON10 CONTIENE

• 2 unidades CL210F: Motor de braço eletromecânico, 220 Nm, bloqueado.
• 2 unidades ACL06: Correia de motor 220Nm.
• 1 unidade VIVO-M204: Caixa de manobra digital para motores de 1 ou 2 230Vac. Cartão de gestão de freio.
• 1 unidade IRRE2: Plug-in cartão de recepção FixCode 433 MHz.
• 2 unidades KU02: Emisor FixCode KUMA 2 canais 433 MHz.
• 1 unidade FT06: Par de células fotovoltaicas de segurança emissor-receptor.

KIT CICLON65 CONTIENE

• 2 unidades CLS250F: Motor de braço eletromecânico com codificador, 500 Nm, bloqueado.
• 2 unidades ACL06: Correia de motor 220Nm.
• 1 unidade VIVO-M202: Caixa de manobras analógico para motores de 1 ou 2 230Vac. Cartão de gestão de freio.
• 1 unidade IRRE2: Plug-in cartão de recepção FixCode 433 MHz.
• 2 unidades KU02: Emisor FixCode KUMA 2 canais 433 MHz.
• 1 unidade FT06: Par de células fotovoltaicas de segurança emissor-receptor.

KIT CICLON7 CONTIENE

• 2 unidades CLS210F: Motor de braço eletromecânico com codificador, 220 Nm, bloqueado.
• 2 unidades ACL06: Correia de motor 220Nm.
• 1 unidade VIVO-M204: Caixa de manobra digital para motores de 1 ou 2 230Vac. Cartão de gestão de freio.
• 1 unidade IRRE2: Plug-in cartão de recepção FixCode 433 MHz.
• 2 unidades KU02: Emisor FixCode KUMA 2 canais 433 MHz.
• 1 unidade FT06: Par de células fotovoltaicas de segurança emissor-receptor.
