KIT's Motores de brazo articulados Erreka CICLON de 230Vac para puertas batientes de hasta 3,5m y 250 kg por hoja, ideal para motorizar puertas residenciales donde tengamos espacios reducidos o pilares anchos.

CARACTERÍSTICAS

• Fácil autoaprendizaje de los recorridos de la puerta, los espacios y las velocidades de aminoración.
• Practico sistema de desbloqueo del motor con llave personalizada.
• Solución ideal para espacios muy reducidos y puertas con pilares anchos.
• Detección de obstáculos para una seguridad.
• Posibilidad de sistema anti atrapamiento por encoder.
• Alto grado de protección al agua y suciedad.
• Motor muy potente.

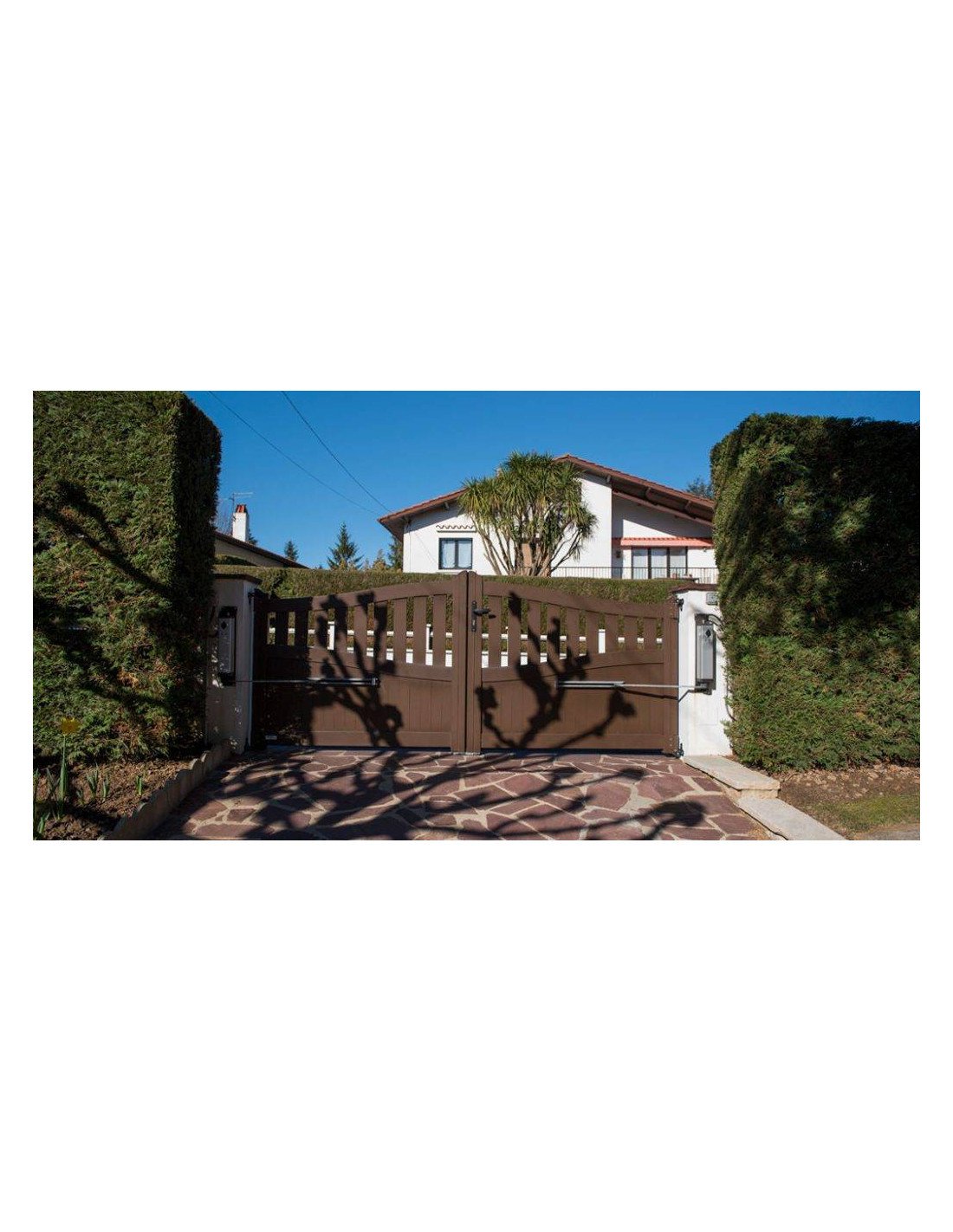

El motor CICLON de brazo articulado está diseñado para puertas batientes residenciales de una longitud de hasta 3,5 m por hoja y 250 kg de peso.

Se trata de un motor 230Vac disponible en modelos con encoder y sin encoder con seguridad de detección de obstáculos y paro suave electrónico.

CARACTERÍSTICAS TÉCNICAS

• Alimentación 230Vac.
• Fuerza 220- 500Nm.
• Versiones con bloqueo y sin bloqueo.
• Apertura máxima 130º.
• Versiones con/sin encoder.
• Grado de protección IP44.
• SIN final de carrera.
• Uso elevado.
• Fácil instalación tanto con brazo articulado como correderas.
• Posibilidad de montaje de topes en el brazo corredera.
• Utilizable en todo tipo de temperaturas entre -20/+60.

* El uso de la electrocerradura es obligatoria en los modelos no bloqueados y en los modelos bloqueados cuando la longitud de las hojas es superior a 1,80m.

* Con motores CL210, CL21OF y CLS210F, peso máximo de 400kg para puertas hasta 1,5m.

* Con motores CL250, CL250F y CLS250F, peso máximo de 600kg para puertas hasta 1,5m.

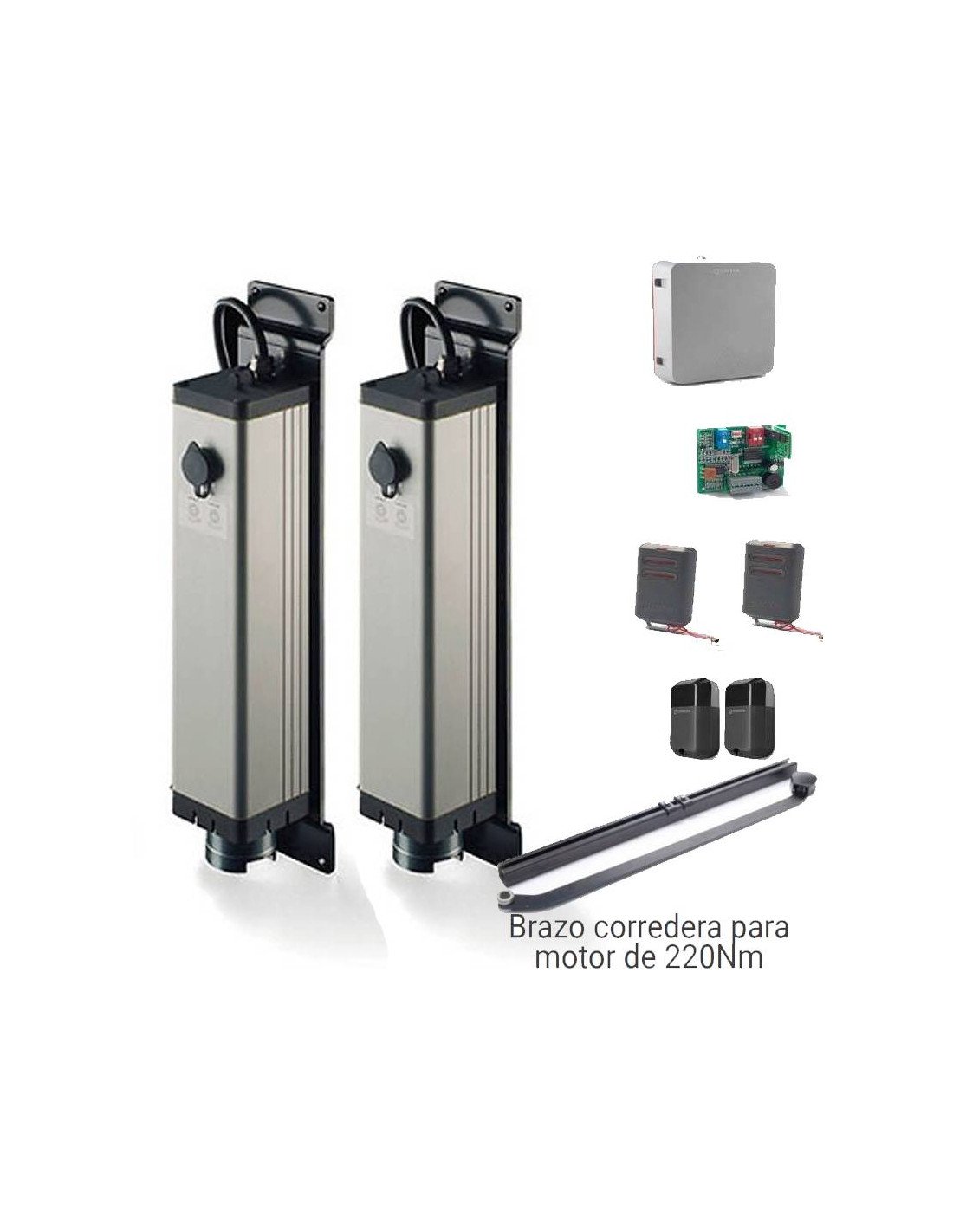

KIT CICLON63 CONTIENE

• 2 unid CL210: Motor electromecánico de brazo, 220 Nm, reversible.
• 2 unid ACL06: Brazo corredera para motor de 220Nm.
• 1 unid VIVO-M201: Cuadro de maniobras analógico para 1 o 2 motores 230Vac.
• 1 unid IRRE2: Tarjeta receptora enchufable FixCode 433 MHz.
• 2 unid KU02: Emisor FixCode KUMA 2 canales 433 MHz.
• 1 unid FT06: Par de fotocélulas de seguridad emisor-receptor.

KIT CICLON10 CONTIENE

• 2 unid CL210F: Motor electromecánico de brazo, 220 Nm, bloqueado.
• 2 unid ACL06: Brazo corredera para motor de 220Nm.
• 1 unid VIVO-M204: Cuadro de maniobras digital para 1 o 2 motores 230Vac. Tarjeta gestión frenos.
• 1 unid IRRE2: Tarjeta receptora enchufable FixCode 433 MHz.
• 2 unid KU02: Emisor FixCode KUMA 2 canales 433 MHz.
• 1 unid FT06: Par de fotocélulas de seguridad emisor-receptor.

KIT CICLON65 CONTIENE

• 2 unid CLS250F: Motor electromecánico de brazo con encoder, 500 Nm, bloqueado.
• 2 unid ACL06: Brazo corredera para motor de 220Nm.
• 1 unid VIVO-M202: Cuadro de maniobras analógico para 1 o 2 motores 230Vac. Tarjeta gestión frenos.
• 1 unid IRRE2: Tarjeta receptora enchufable FixCode 433 MHz.
• 2 unid KU02: Emisor FixCode KUMA 2 canales 433 MHz.
• 1 unid FT06: Par de fotocélulas de seguridad emisor-receptor.

KIT CICLON7 CONTIENE

• 2 unid CLS210F: Motor electromecánico de brazo con encoder, 220 Nm, bloqueado.
• 2 unid ACL06: Brazo corredera para motor de 220Nm.
• 1 unid VIVO-M204: Cuadro de maniobras digital para 1 o 2 motores 230Vac. Tarjeta gestión frenos.
• 1 unid IRRE2: Tarjeta receptora enchufable FixCode 433 MHz.
• 2 unid KU02: Emisor FixCode KUMA 2 canales 433 MHz.
• 1 unid FT06: Par de fotocélulas de seguridad emisor-receptor.

MANUAL

Ficha técnica Erreka Ciclon

Guía de instalación Erreka Ciclon

Manual de instrucciones Erreka Ciclon

VÍDEO INSTALACIÓN ERREKA CICLON
