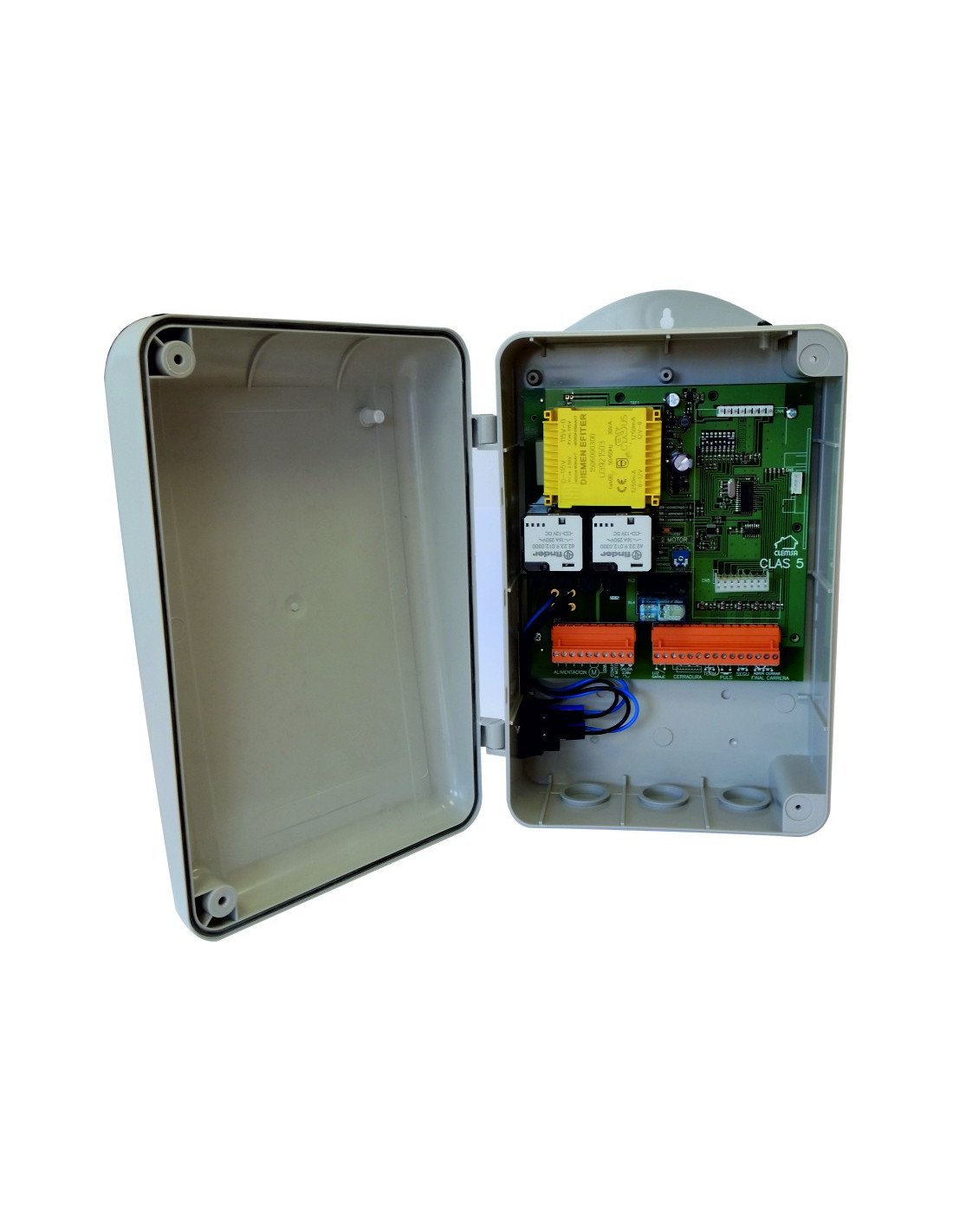

O quadro de controlo Clemsa CLASSE 5 é projetado para governar portas automáticas de de uso intensivo, tipo deslizante, balançador e pára-choques de 1 e 2 folhas, com accionamentos monofásicos e trifásicos de 230 V AC ou 380 V AC e até 1500 W de potência.

FUNÇÕES

• Output a 230 V para ligar acessórios
• Luz de garagem
• Fecho elétrico
• Contacto térmico do motor
• Pulsador alternativo
• Celulas fotovoltaicas e bandas de segurança
• Finais de corrida e golpe de inversão

CARACTERÍSTICAS TÉCNICAS

• Alimentação 230 V AC e 380 V AC com neutro.
• Potência máxima 1500 W.
• Output acessórios 12V/24V AC.
• Fecho elétrico 12V/24V CA Max. 15W.
• Potência máxima a 12V/24V AC 30VA (a potência máxima depende de todos os acessórios opcionais ligados e do consumo do fecho).
• Output para luz de escada livre de potência, para temporizadores de escada (2 segundos de pulsação).
• Entrada para segurança.
• Entrada das Finais de Carreira.
• Conexão para cartão de luz de garagem ou semáforos.
• Ligação para fechadura elétrica.
• Entrada do interruptor térmico

CARTÕES RECEPTORES COMPATÍVEIS

Qualquer Receptor Plug-in da gama CLEMSA, tanto de rádio apenas, como combinado rádio/RFID, com um máximo de 2 leitores RFID (CK 40 / 2000) ou 1 leitor RFID e uma antena externa modelo RET/REM, alguns exemplos:

• - Modelo RNE 248, ligável ao quadro de controlo 433 e 868 MHz, 400 utilizadores.
• Modelo TD 420, Cartão decodificador RFID de 2 canais (conexão 2 CK 40 ou 1 CK 40 + 1 RET).
• Modelo RMV 1, ligado ao painel de controlo de um canal.
• Modelo RMV 2, ligável a um painel de controlo de 2 canais.
• Modelos RMK 1, RFID 1 canal (conexão 2 CK 2000 ou 1 CK 2000 + 1 REM 400).
• Modelos RMK 2, RFID 2 canais (conexão 2 CK 2000).
• Modelos TMK 1, Cartão de decodificação RFID 1 canal (conexão 2 CK 2000).
• Modelos TMK 2, Cartão de decodificação RFID 2 canais (conexão 2 CK 2000).

Cartões de semáforo:

• Modelo TS 3.2, combinado para semáforo de 3 cores com impulso para luz de garagem.
• Modelo TRT.
