Quadro das manobras universais Clemsa Receptor LR integrado CLASS X 230V

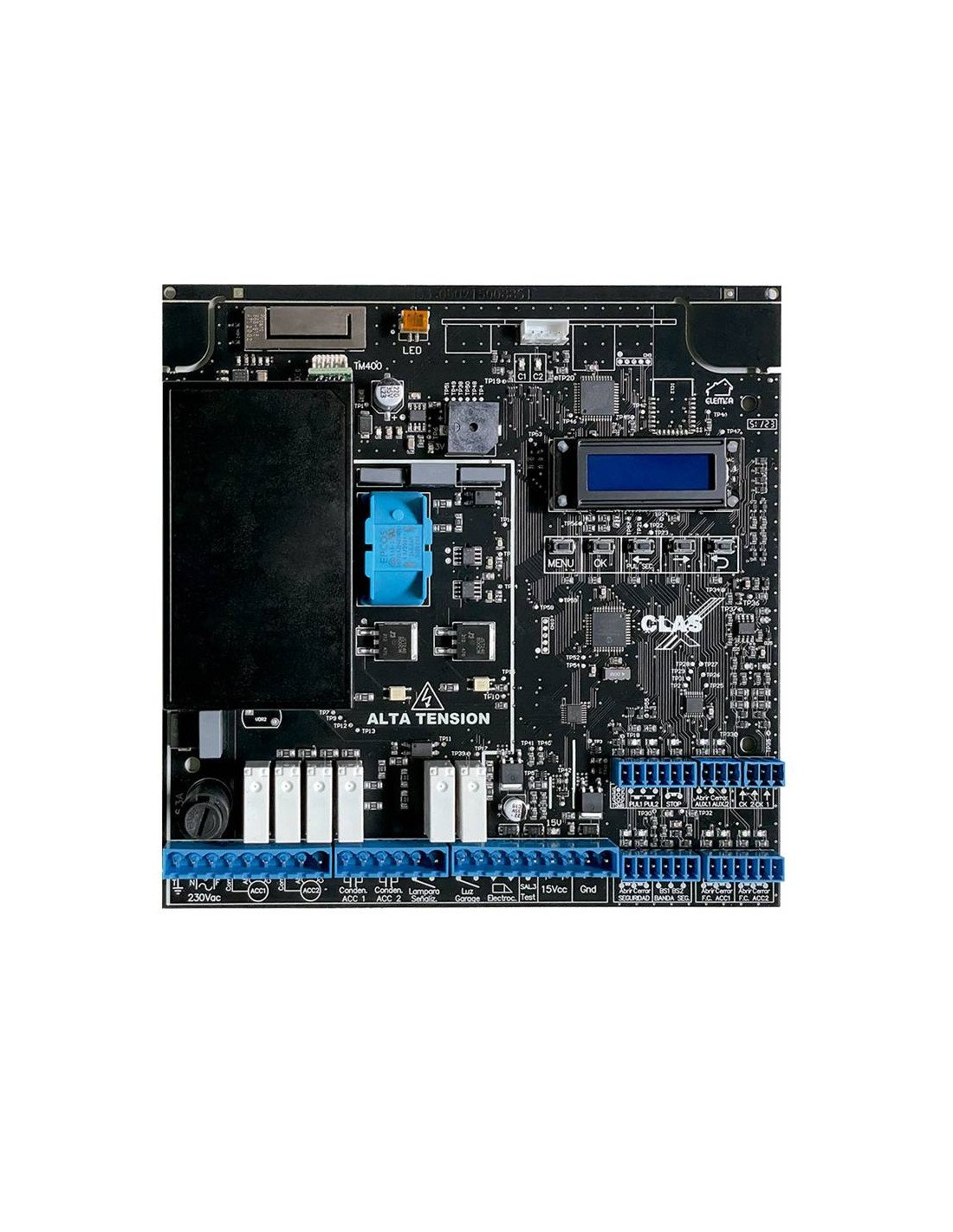

Painel de controle CLAS X Clemsa universal para drives de 230Vac com receptor de longa frequência (LR) integrado.

✓ Painel de controle universal para acionamentos monofásicos de 230Vac

✓ Configuração automática. Gestão avançada de abertura e fechamento individualmente.

✓ Parada suave na abertura e fechamento.

✓ Receptor MUTAN II LR integrado

✓ Entradas para leitores de chaves de proximidade CK40 e CK42.

✓ Entradas de banda antiesmagamento NC/8k2 com configuração individual.

VERSATILIDADE

O Painel de Controle CLAS X possui múltiplas opções como receptor MUTAN II LR integrado, entrada de leitor CK, saída de luz de garagem, lâmpada intermitente, conectividade com placas auxiliares TD e RNE, entradas diretas de segurança e banda, função man-present, entradas configuráveis e botão de parada que permite ser adaptável a diversas instalações e configurações. tanto em portas existentes quanto novas, utilizando qualquer tipo de acionamento de 230 V e em qualquer tipo de porta.

FÁCIL CONFIGURAÇÃO

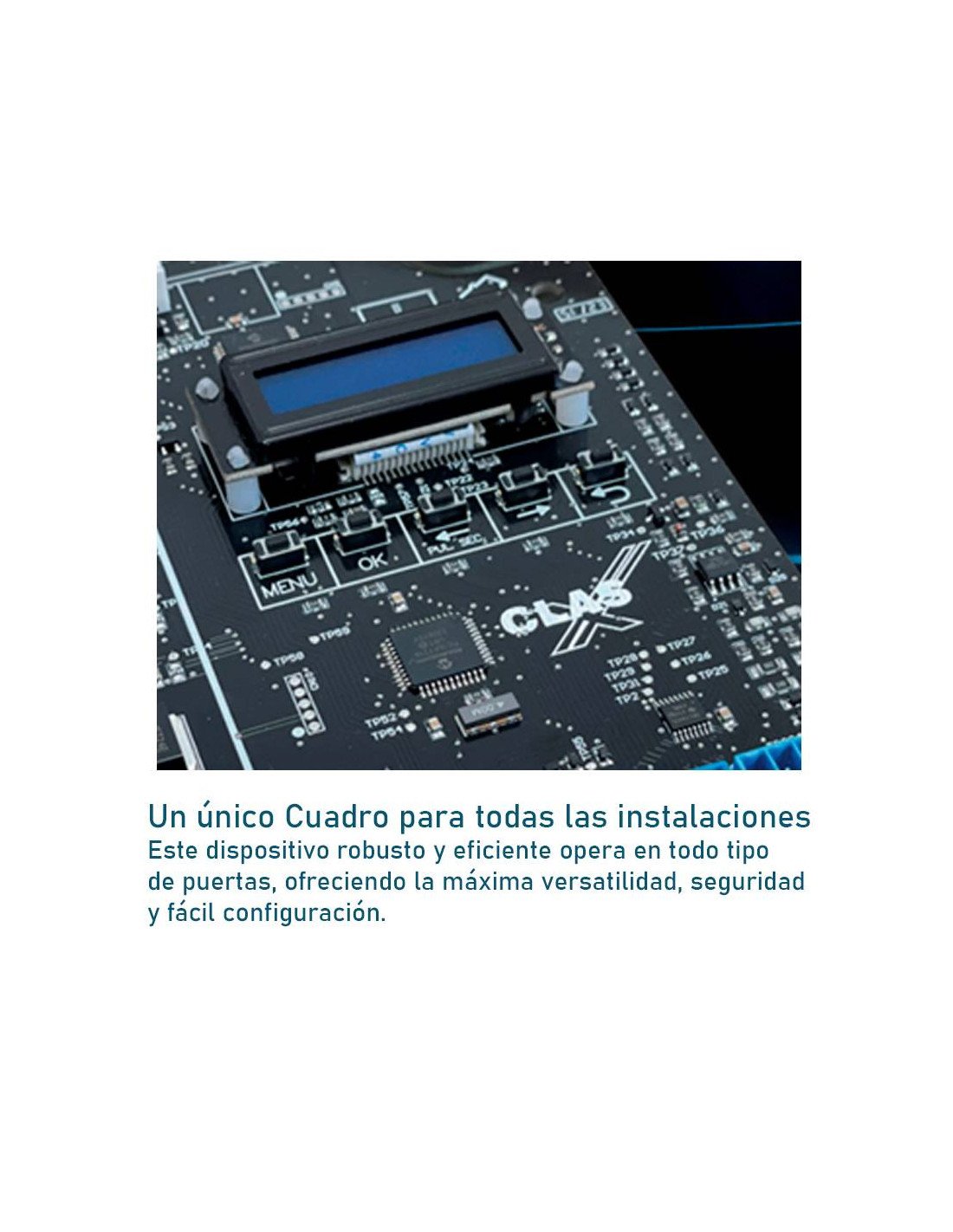

A programação e o ajuste são realizados através do Display, que juntamente com um processo de configuração automática e a possibilidade de ajustar os parâmetros de abertura e fechamento individualmente, garantem uma fácil configuração em questão de minutos.

SEGURANÇA

O Painel de Controle CLAS X possui entradas de segurança ao abrir e fechar, entradas de banda de segurança NC e 8k2, antiesmagamento* ao abrir e fechar, configuráveis individualmente em três opções: reverso, stop ou release.

Possui entradas optoacopladas, fonte de alimentação protegida e saídas isoladas para garantir a máxima segurança e salvaguardar o painel durante a instalação.

CARACTERÍSTICAS TÉCNICAS CLEMSA CLAS X

• Alimentação: 230Vac - 50/60 Hz
• Potência máxima de acionamento: 1000 W
• Fusível de proteção: 6,3 A
• Saída do acessório: 15 Vdc
• Carga máxima do acessório: 1500 mA
• Programação: Display LCD
• Sinalização de status: Display LCD - LED

BILHETES:

• Acionamento de Capacitores 1

• Acionamento de Capacitores 2

• Segurança aberta

• Segurança Fechar

• Banda de Segurança 1 (NC & 8k2)

• Faixa de segurança 2 (NC e 8k2)

• Interruptores de limite de acionamento 1

• Interruptores de limite acionamento 2

• CQ 1

• CQ 2

• Botão 1

• Botão 2

• AUX 1

• AUX 2

• Receptor LR integrado

SAÍDAS:

• Acionamento 1

• Acionamento 2

• Lâmpada de sinalização

• Luz de garagem

• Fechadura elétrica

• Teste de Sal 3

• 15 Vcc

•Gnd

• TSM 6

FUNÇÕES PROGRAMÁVEIS:

• Tipo de acionamento: 1H ou 2H dobrável, deslizante, basculante.

• Lógicas de operação: Automática, manual, semiautomática

ENTRADAS PROGRAMÁVEIS:

• Lasso, ordem direta, homem presente

• Entrada por botão 2: Pedestre, fechar, Não

• Canal 2 Receptor: Pedestre, Fechar, Não

• Interruptor de Limite de Abertura: Soft Stop, Stop

• Chave de limite de fechamento: soft stop, stop Saídas programáveis:

• Saída 1: Lâmpada de sinal: estável, piscando, não

• Saída 2: Luz de garagem, Saída, Não

• Função Luz de garagem: pulso, cronometrado

OPÇÕES DE SEGURANÇA

• Fotocélula verifica abertura, abertura e fechamento

• Abertura de segurança: liberar, reverter, parar

• Fechamento de segurança: liberar, reverter, parar

• Tipo de faixa de segurança: 8k2 e NC

• Abertura da faixa de segurança: liberar, reverter, parar

• Faixa de segurança de bloqueio: liberar, reverter, parar

• Abertura antiesmagamento (somente eletromecânica): Sim/Não

• Fechamento antiesmagamento (somente eletromecânico): Sim/Não

CONFIGURAÇÕES:

• Impacto de investimento

• Potência máxima de partida

• Folha de ponto de abertura 1 - folha 2

• Folha de ponto de deslocamento 1 e folha 2

• Tempo de parada suave abertura 1 e abertura 2

• Tempo de pausa

• Quadro de ponto de fechamento 1 - folha 2

• Fechamento soft stop folha 1 - folha 2

• Tempo de golpe de ariete

• Tempo de eletrotravamento

• Percentual de potência

• Horário de abertura dos pedestres

• Tempo de fechamento de pedestres

• Tempo extra de abertura

• Fechamento por tempo extra
