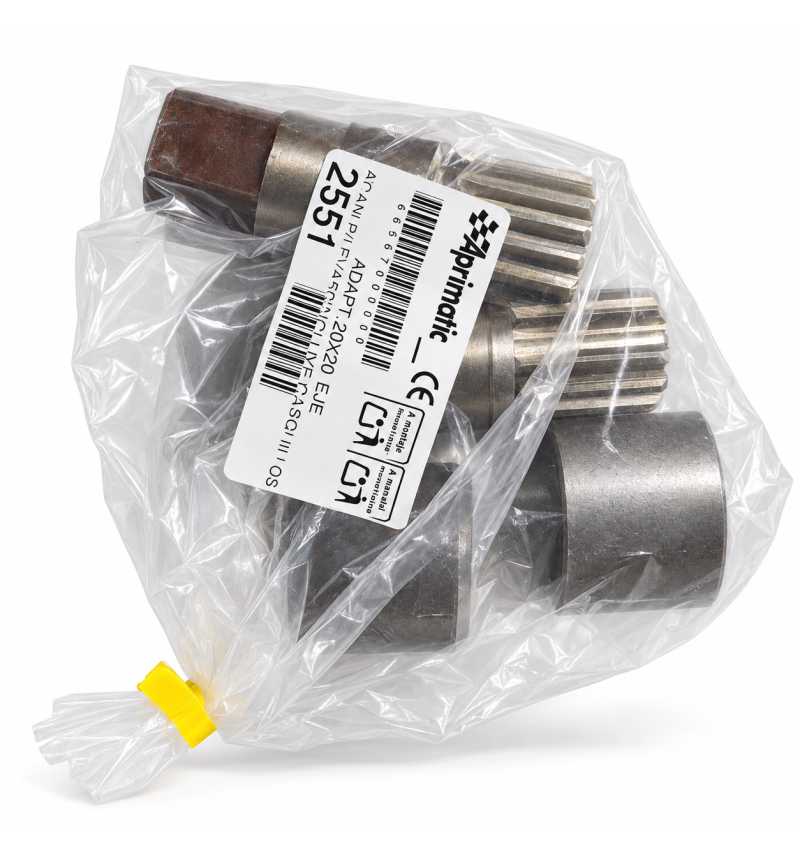

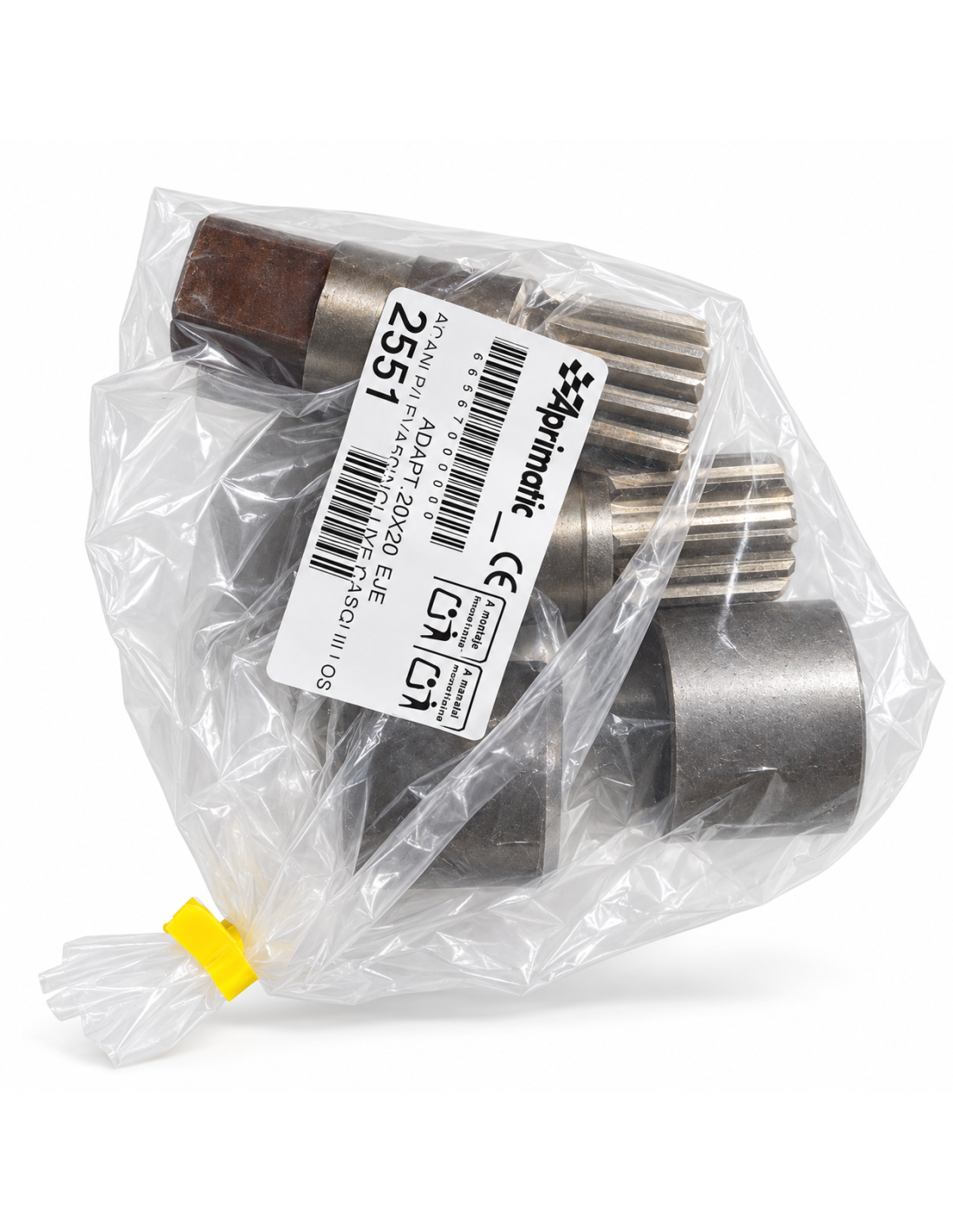

Adaptador 20x20 a eje acanalado Aprimatic LEVA 665670000Q0

Adaptador 20x20 a eje acanalado Aprimatic LEVA

El Aprimatic 665670000Q0 es un adaptador o casquillo acanalado utilizado en los motores basculantes de la gama Aprimatic LEVA.

Su función es permitir la adaptación entre una barra de transmisión de 20 × 20 mm y el eje acanalado del motor basculante.

Este recambio resulta especialmente útil cuando se desea aprovechar las barras de transmisión existentes, soldando el adaptador a la barra para posteriormente acoplarla al eje de rotación del motor.

Compatibilidad

✓ Motores basculantes Aprimatic LEVA que utilicen eje de salida acanalado compatible con la referencia 665670000Q0.

Este casquillo se utiliza como elemento de unión entre el eje acanalado del motor Aprimatic LEVA y la barra de transmisión de la puerta basculante.

Habitualmente se suelda a la barra de transmisión existente para poder reutilizarla y conectarla correctamente al eje de rotación del automatismo.

✓ Adaptador para barra de transmisión 20 × 20 mm.

✓ Interior acanalado / estriado para acoplamiento al eje del motor.

✓ Compatible con automatismos basculantes Aprimatic LEVA.

✓ Referencia Aprimatic 665670000Q0.

✓ Permite reutilizar barras de transmisión existentes.

✓ Indicado para trabajos de reparación, sustitución o adaptación de instalaciones existentes.

Montaje del adaptador

El adaptador se utiliza normalmente soldándolo a la barra de transmisión de 20 × 20 mm.

Una vez fijado a la barra, la parte acanalada permite realizar el acoplamiento con el eje de rotación del motor Aprimatic LEVA. Antes de realizar cualquier soldadura, compruebe la posición, alineación y medida de todos los elementos de la transmisión.

■ Adaptador 20 × 20 mm a eje acanalado Aprimatic LEVA – Ref. 665670000Q0.
